공통 이미터 증폭기의 기본 원리, 전압 바이어스 방식, 이득 특성,출력 특성, 주파수 응답

1. 공통 이미터 증폭기란?

공통 이미터 증폭기는 트랜지스터 증폭기 중 가장 널리 쓰이는 형태 중 하나로, 이름에서도 알 수 있듯이 ‘이미터’ 단자가 공통으로 설정된 증폭기입니다.
주로 전압 증폭 목적으로 많이 사용되며, 작은 입력 신호를 큰 출력 신호로 증폭하는 데 탁월한 성능을 발휘합니다.
공통 이미터 증폭기의 기본 원리를 이해하기 위해서는, 먼저 트랜지스터가 어떻게 동작하는지와 각 단자(베이스, 이미터, 컬렉터)의 역할을 알아야 합니다.

공통 이미터 증폭기의 핵심은 트랜지스터를 이용해 베이스(Base)에 입력 신호를 넣고, 그에 따라 변하는 컬렉터(Collector) 전압을 출력으로 사용하는 구조입니다.
이때, 베이스에 걸리는 작은 변화가 컬렉터에서 큰 전압 변화로 증폭되는 원리로 동작합니다.
즉, 작은 입력 신호가 크게 증폭된 출력으로 전환되며, 그 중심에는 공통 이미터의 역할이 있습니다.

1-1) 공통 이미터의 개념과 역할

“왜 공통 이미터 회로가 이렇게 많이 쓰일까요?”
그 이유는 공통 이미터 회로가 신호를 큰 폭으로 증폭시키는 데 탁월하기 때문입니다.
공통 이미터라는 이름이 붙은 이유는 트랜지스터의 세 단자 중 이미터 단자가 입력과 출력 사이에 공통으로 연결되어 있기 때문입니다.
이 구조는 트랜지스터를 통한 증폭에 이상적인 조건을 만들어주며, 특히 전압 증폭의 효과가 뛰어납니다.

공통 이미터 증폭기의 기본 원리에서는, 베이스 단자가 작은 전류를 받아들이고, 그 작은 전류가 컬렉터 측에서 큰 전류로 증폭되어 나오는 특징이 있습니다.
이미터가 공통으로 연결되어 있기 때문에, 입력과 출력이 이미터를 기준으로 변동하며 증폭이 이루어지게 됩니다.

1-2) 트랜지스터의 기본 구조와 동작 원리

공통 이미터 증폭기를 제대로 이해하기 위해서는 트랜지스터 자체의 구조와 동작 원리를 아는 것이 중요합니다.
트랜지스터는 기본적으로 P형과 N형 반도체가 결합된 형태로, 전자나 정공이 이동하며 전류를 흐르게 하는 반도체 소자입니다.
트랜지스터에는 두 가지 유형, NPN형과 PNP형이 있는데, 공통 이미터 증폭기에서는 주로 NPN 트랜지스터가 많이 사용됩니다.

NPN형 트랜지스터에서 베이스에 소량의 전류가 흐르면, 이미터에서 컬렉터 방향으로 큰 전류가 흐르게 됩니다.
이 과정이 바로 증폭 작용입니다.
작은 입력 신호가 큰 출력 신호로 변환되는 이 메커니즘을 통해, 공통 이미터 증폭기의 기본 원리를 이해할 수 있습니다.

공통 이미터 증폭기의 기본 원리를 정리하자면, 공통 이미터 구조에서 트랜지스터의 특성을 이용해 입력 신호가 크게 증폭되어 출력됩니다.
이 회로는 전압 증폭에 적합하며, 입력과 출력 신호의 위상이 반전되는 특징이 있습니다.
공통 이미터 증폭기는 다양한 전자 기기에서 널리 활용되며, 특히 신호를 효과적으로 증폭해야 하는 경우에 최적의 선택이 됩니다.

• 연관 참조 : 증폭기의 기초, 종류, 특성, 예제1
• 연관 참조 : 공통 소스 JFET 증폭기의 기본 원리,BJT 비교, 특성 곡선
• 연관 참조 : 증폭기 왜곡(Amplifier Distortion), 종류, 최소화 방법

2. 전압, 전류 분배 방식과 역할

공통 이미터 증폭기의 기본 원리는 트랜지스터 내부에서 전압과 전류가 어떻게 분배되고 조정되는지에 있습니다.
공통 이미터 증폭기에서 입력 신호가 증폭되기 위해서는 각 구성 요소가 적절히 배치되어 전압과 전류가 적절히 분배되어야 합니다.

2-1) 전압 분배 (Voltage Division)와 역할

공통 이미터 증폭기에서는 입력 전압을 조정하여 트랜지스터가 원하는 증폭 영역에서 동작하도록 만듭니다.
베이스 저항기와 컬렉터 저항기는 이 역할에 중요한데, 회로에서 이 저항기들이 위치하는 방식에 따라 트랜지스터의 베이스 전압이 설정됩니다.
이 전압 분배는 트랜지스터의 베이스-이미터 전압(V_BE)을 조절하여 트랜지스터가 동작할 수 있도록 하는데, 이렇게 해야 작은 입력 신호 변화에 대해 컬렉터에서 큰 출력 신호 변화를 얻을 수 있습니다.

2-2) 전류 분배 (Current Distribution)와 역할

전류 분배는 공통 이미터 증폭기에서 중요한 원리입니다.
트랜지스터의 베이스 전류가 작게 변화하면, 이 변화가 컬렉터와 이미터 쪽에서 훨씬 큰 전류 변화로 증폭됩니다.
트랜지스터의 베이스 전류가 증가하면, 그와 비례해 컬렉터 전류도 증가하고, 이로 인해 출력 전압이 변하게 됩니다.

공통 이미터 증폭기에서 이미터는 공통 접지로 작용하면서, 이미터 전류가 컬렉터 전류의 변화에 따라 비례적으로 변하도록 만듭니다.
이때 베이스 전류의 변화는 결과적으로 큰 전류 변화를 유도해 증폭된 출력 신호를 생성합니다.

공통 이미터 증폭기의 핵심은 베이스와 컬렉터 사이의 전압, 전류 분배가 신호 증폭에 적합하게 조정되는 것입니다.
베이스 저항기와 컬렉터 저항기는 입력 전압을 안정적으로 유지하며, 트랜지스터 내부의 전류 변화는 이 배치 덕분에 작은 입력 신호를 큰 출력 신호로 증폭하게 만듭니다.

3. 공통 이미터 증폭기에서 사용되는 전압 분배 바이어스 방식

공통 이미터 증폭기의 기본 원리를 제대로 이해하기 위해서는 먼저 이 회로가 어떻게 동작하고, 각각의 구성 요소가 어떤 역할을 하는지 알아보는 것이 중요합니다.
공통 이미터 증폭기의 기본 원리의 핵심은 트랜지스터가 베이스, 이미터, 컬렉터 세 개의 단자를 이용해 입력 신호를 증폭하는 과정에서 ‘전압 분배 바이어스’라는 방식을 활용한다는 점입니다.

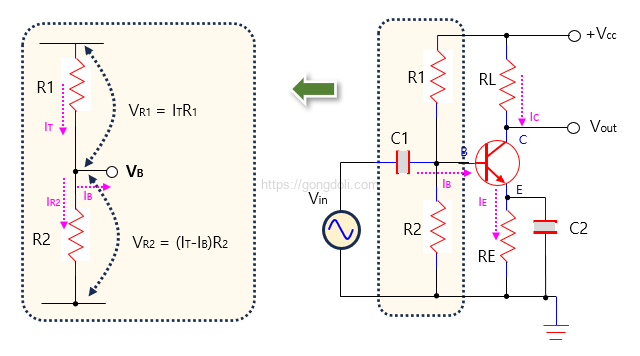

3-1) 전압 분배 바이어스와 베이스 전압

공통 이미터 증폭기 회로에서 전압 분배 바이어스는 베이스 전압을 안정적으로 공급하는 역할을 합니다.
쉽게 말해, 두 개의 저항(R1과 R2)을 이용해 전원 전압(Vcc)을 적절히 나누어 줌으로써 트랜지스터의 베이스에 필요한 바이어스 전압(V_B)을 만들어 내는 것입니다.
이 때 R1과 R2가 직렬로 연결되며, 그 중간 점에서 생성된 전압이 바로 베이스에 공급됩니다.

예를 들어, 회로의 Vcc가 10V이고 R1과 R2가 적절한 비율로 설정되어 있다면, 베이스에 2V와 같은 일정한 전압을 공급할 수 있습니다.
이는 공통 이미터 증폭기의 기본 원리를 이해하는 데 중요한 부분입니다.
왜냐하면, 베이스 전압이 안정적이어야 트랜지스터가 신호를 제대로 증폭할 수 있기 때문입니다.

전압 분배 공식으로 이 값을 쉽게 계산할 수 있습니다.

이 공식에 따라 Vcc와 저항 값만 알면 베이스 전압을 계산할 수 있고, 이를 통해 공통 이미터 증폭기의 기본 원리가 실현되는 것을 볼 수 있습니다.

3-2) 트랜지스터의 베타(β)와 증폭 원리

공통 이미터 증폭기에서 트랜지스터의 핵심 역할은 입력된 작은 베이스 전류(Ib)를 큰 컬렉터 전류(Ic)로 증폭하는 것입니다.
여기서 베타(β)라는 값이 중요한데, 이는 트랜지스터의 증폭 능력을 나타내는 값으로, 베이스 전류가 컬렉터 전류에 미치는 영향을 나타냅니다.
베타가 높을수록 작은 베이스 전류 변화가 큰 컬렉터 전류 변화를 일으키므로, 이 값이 증폭에 큰 영향을 미칩니다.

베타 값은 같은 모델의 트랜지스터라도 조금씩 다를 수 있습니다. 예를 들어 BC547이라는 트랜지스터는 베타 값이 100에서 800 사이일 수 있습니다.
따라서, 공통 이미터 증폭기의 기본 원리를 이해하고 트랜지스터의 특성을 감안한 회로 설계가 필요합니다.

3-3) 이미터 전압과 전류 계산

공통 이미터 증폭기에서 베이스-이미터 접합이 정바이어스(Forward-biased) 상태가 되어야 정상 작동합니다.
즉, 베이스 전압보다 이미터 전압이 약간 낮게 유지되어야 합니다.
예를 들어 베이스 전압이 2V라면 이미터 전압은 약 1.4V가 됩니다.
이 이미터 전압을 알고 있다면 오옴의 법칙을 통해 이미터 전류(Ie)를 다음과 같이 구할 수 있습니다.

여기서 Ic는 대부분 Ie와 거의 동일하다고 간주되며, 이를 통해 공통 이미터 증폭기의 기본 원리에 따라 입력 신호가 증폭되어 출력 신호로 변환됩니다.

이와 같이, 공통 이미터 증폭기의 기본 원리는 전압 분배 바이어스, 트랜지스터의 베타 특성, 그리고 이미터 전류 계산을 통해 이해할 수 있습니다.
이 회로가 안정적으로 동작하려면 각각의 요소가 적절히 설정되어야 하며, 이를 통해 공통 이미터 증폭기의 기본 원리가 구현됩니다.

4. 공통 이미터 증폭기의 이득 특성

공통 이미터 증폭기의 기본 원리에서 중요한 요소 중 하나는 바로 이득입니다.
이득은 입력 신호가 얼마나 증폭되어 출력으로 나오는지를 나타내는 비율로, 주로 전압 이득, 전류 이득, 그리고 전력 이득으로 나눌 수 있습니다.
공통 이미터 증폭기는 전압 이득을 높이기 위해 사용되는 대표적인 증폭기 구조로, 베이스 전류와 컬렉터 전류의 관계를 기반으로 설계됩니다.

4-1) 전압 이득 계산과 주요 요소

전압 이득은 입력 전압에 대해 출력 전압이 얼마나 증가했는지를 나타내며, 일반적으로 다음과 같은 공식으로 계산됩니다.

• 여기서
  A_v​는 전압 이득
  β는 트랜지스터의 전류 이득(일반적으로 100 정도)
  R_C​는 컬렉터 저항
  r_e​는 이미터 저항으로, 소신호 분석에서 트랜지스터 내부의 저항을 의미합니다.

공통 이미터 증폭기의 기본 원리를 이해하기 위해서는 이 전압 이득에 영향을 주는 주요 요소들을 살펴봐야 합니다.

• 컬렉터 저항 (R_C​): 일반적으로 R_C​의 값이 커질수록 전압 이득이 커집니다.
  컬렉터 저항은 출력 전압을 결정하는 중요한 요소로, 적절한 저항값을 선택하는 것이 중요합니다.

• 이미터 내부 저항 (r_e​): r_e​는 트랜지스터의 이미터 단자 내부에서 발생하는 저항으로, 보통 매우 작은 값입니다.
  이 값이 작을수록 전압 이득은 증가하게 되며, rer_ere​는 일반적으로 매우 낮기 때문에 공통 이미터 증폭기의 전압 이득은 상당히 큽니다.

• 베이스 바이어스: 베이스 바이어스 전압은 트랜지스터의 작동 점을 결정하는데, 이는 공통 이미터 증폭기의 기본 원리의 중요한 부분입니다.
  베이스 바이어스를 적절히 설정하지 않으면, 증폭이 비정상적으로 작동하거나 왜곡이 발생할 수 있습니다.
  ​

4-2) 베이스 전류, 컬렉터 전류와의 관계 분석

공통 이미터 증폭기의 기본 원리 중 하나는 트랜지스터의 베이스 전류와 컬렉터 전류 간의 관계입니다.
트랜지스터는 아주 작은 베이스 전류가 큰 컬렉터 전류를 제어하는 방식으로 동작합니다.
이는 트랜지스터의 전류 이득, β (또는 h_FE​)에 의해 결정됩니다.

컬렉터 전류 I_C​는 베이스 전류 I_B​에 전류 이득 β를 곱한 값과 같습니다.

I_C​=β×I_B​

이 공식에 따르면, 베이스에 아주 작은 전류만 흘려도 큰 컬렉터 전류가 흐르게 됩니다.
예를 들어, 베이스 전류가 10μA이고, 트랜지스터의 β가 100이라면 컬렉터 전류는 1mA가 됩니다.
이렇게 작은 신호로 큰 전류 변화를 유도할 수 있기 때문에 공통 이미터 증폭기의 기본 원리에서 베이스 전류와 컬렉터 전류의 관계는 매우 중요합니다.

Q-포인트(Quiescent Point)는 공통 이미터 증폭기의 작동 상태를 안정화하는 데 필요한 기준점입니다.
베이스 전류가 정확하게 설정되어야 Q-포인트가 적절한 위치에 형성됩니다.
Q-포인트가 적절하지 않으면 입력 신호의 일부가 왜곡될 수 있습니다.
따라서 공통 이미터 증폭기의 기본 원리에 따라 트랜지스터의 안정적인 작동을 위해 바이어스 설계가 매우 중요합니다.

즉, 공통 이미터 증폭기의 전압 이득은 컬렉터 저항과 이미터 내부 저항에 따라 결정되며, 작은 베이스 전류가 큰 컬렉터 전류를 제어하는 방식으로 동작합니다.
트랜지스터의 전류 이득, β는 공통 이미터 증폭기의 기본 원리의 핵심 요소로, 적절한 바이어스 설정과 함께 이상적인 증폭 성능을 제공합니다.

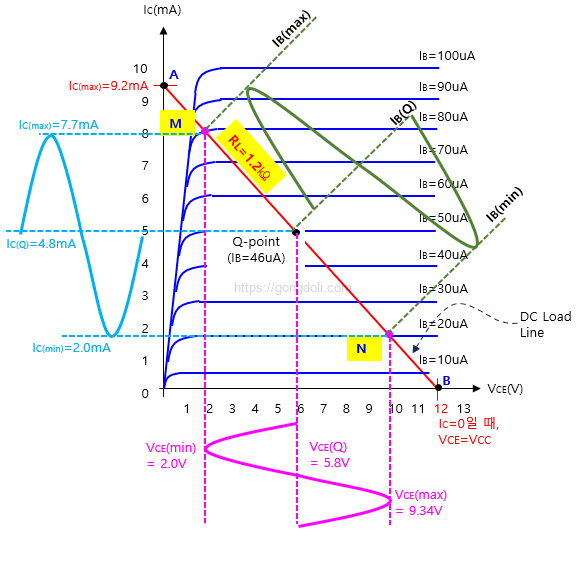

5. 공통 이미터 증폭기의 출력 특성 곡선

공통 이미터 증폭기의 동작 원리를 살펴볼 때, 우리가 만들어낼 수 있는 출력 특성 곡선들이 있습니다.
이 곡선들은 콜렉터 전류 I_C와 콜렉터-이미터 전압 V_CE​ 사이의 관계를 나타내며, 다양한 베이스 전류 I_B​ 값에 따라 달라집니다.
이러한 곡선을 출력 특성 곡선(Output Characteristic Curves)이라고 하며, 공통 이미터 증폭기가 다이내믹 레인지에서 어떻게 동작하는지를 보여줍니다.

먼저, 부하 저항 RLR_LRL​이 1.2kΩ인 상태에서 DC 부하선을 곡선에 그리면, 트랜지스터의 가능한 모든 작동 지점을 볼 수 있습니다.

트랜지스터가 “OFF” 상태일 때는 콜렉터-이미터 전압 V_CE​가 공급 전압 V_CC​와 같아지며, 이 지점은 부하선에서 “B”로 표시됩니다.
반면, 트랜지스터가 완전히 “ON”되고 포화 상태에 있을 때는 콜렉터 전류 I_C가 부하 저항 R_L​에 의해 결정됩니다.
이 상태가 바로 부하선상의 “A” 지점이 됩니다.

이제 공통 이미터 증폭기의 기본 원리에 따라 베이스 전류가 45.8μA일 때, 이 값을 정지점(Q-point)이라 합니다.
Q점은 증폭기에서 입력 신호가 없는 상태에서의 평형 상태를 나타내며, 우리는 편리하게 이 값을 50μA로 반올림하여 사용해도 동작에는 큰 영향이 없습니다.

아래와 같은 출력 특성 곡선을 그리면, Q점을 기준으로 베이스 전류가 변할 때 콜렉터 전류가 어떻게 변화하는지 볼 수 있습니다.
이때 베이스 전류의 최대 및 최소 변화 범위를 파악하여 출력 신호가 왜곡되지 않고 비례하여 변하도록 하는 것이 중요합니다.
부하선을 따라 베이스 전류가 20μA(“N” 지점)에서 80μA(“M” 지점)까지 변할 수 있습니다.
이를 통해 입력 신호가 최대 60μA peak-to-peak(즉, 30μA 피크) 범위 내에서 안정적으로 증폭될 수 있게 됩니다.

만약 베이스 전류가 20μA 이하로 내려가거나, 80μA 이상으로 올라가면 트랜지스터는 차단 영역이나 포화 영역에 들어가게 되어 출력 신호가 왜곡됩니다.
이로 인해 출력 신호에 클리핑(Clipping) 현상이 발생하게 됩니다.
다시 말해, “N” 지점과 “M” 지점 사이에서만 입력 신호가 왜곡 없이 증폭될 수 있습니다.

출력 특성 곡선을 보면, 콜렉터-이미터 전압은 콜렉터 전류와 반대로(180도 반전) 변화합니다.
예를 들어, 베이스 전류 I_B​가 50μA에서 80μA로 증가하면, 출력 전압 V_CE​는 5.8V에서 2.0V로 감소합니다.
이로 인해 공통 이미터 증폭기의 기본 원리에서 설명하는 바와 같이, 공통 이미터 증폭기는 반전 증폭기(Inverting Amplifier)로 동작합니다.
즉, 입력 신호의 상승은 출력 신호의 하강으로 이어지고, 입력이 감소하면 출력이 증가하게 됩니다.

공통 이미터 증폭기의 기본 원리에 따르면, 출력 신호는 입력 신호와 반대로 변하는 특성을 가지고 있습니다.
또한 베이스 전류의 최대 및 최소 변동 범위를 넘지 않도록 신경 써서 입력 신호를 제어하면, 왜곡 없는 증폭을 얻을 수 있습니다.

6. 공통 이미터 증폭기의 주파수 응답

공통 이미터 증폭기는 전압 이득을 높일 수 있는 이상적인 증폭기지만, 입력 신호의 주파수에 따라 그 응답 특성이 달라집니다.
즉, 특정 주파수에서는 좋은 성능을 보이지만 다른 주파수에서는 신호가 왜곡되거나 감쇄될 수 있습니다.
그래서 공통 이미터 증폭기의 기본 원리를 이해하고 설계할 때는 주파수 응답을 고려해야 하며, 특히 낮은 주파수와 높은 주파수에서의 특성 차이를 잘 파악해야 합니다.

6-1) 낮은 주파수와 높은 주파수에서의 응답 특성

6-1-1) 낮은 주파수에서의 응답

낮은 주파수에서 공통 이미터 증폭기의 주파수 응답은 입력과 출력에 있는 커패시터의 영향을 많이 받습니다.
커패시터는 직류 성분을 차단하고 교류 성분만 통과시키는 역할을 하는데, 주파수가 낮아지면 커패시터의 리액턴스(저항) 값이 커지면서 신호가 점점 더 많이 차단됩니다.
즉, 주파수가 너무 낮아지면 커패시터가 신호를 충분히 전달하지 못해 증폭기의 이득이 감소하게 됩니다.

이처럼 공통 이미터 증폭기에서 낮은 주파수에서 발생하는 이득 감소를 “하단 주파수 차단” 현상이라고 하며, 하단 차단 주파수 이하에서는 증폭기의 성능이 저하됩니다.

6-1-2) 높은 주파수에서의 응답

반면, 높은 주파수 영역에서는 다른 문제가 발생합니다.
트랜지스터 자체의 내부 용량과 배선 간에 발생하는 기생 용량이 주파수 응답에 영향을 미칩니다.
높은 주파수에서는 이러한 기생 용량이 낮은 저항처럼 작용해 신호가 손실되고, 고주파 성분이 잘 통과되지 못해 이득이 다시 감소하게 됩니다.
이를 “상단 주파수 차단”이라고 하며, 공통 이미터 증폭기는 이 상단 차단 주파수 이상에서 제대로 증폭하지 못하게 됩니다.

따라서 공통 이미터 증폭기의 기본 원리에서 중요한 부분은 하단 차단 주파수와 상단 차단 주파수 사이의 대역폭을 설계하여 원하는 주파수 대역 내에서 신호가 잘 증폭될 수 있도록 하는 것입니다. 예를 들어, 음악 신호나 음성 신호와 같은 특정 대역폭을 증폭할 때는 이 두 차단 주파수를 잘 조절해 음질 손실을 최소화하는 것이 중요합니다.

6-2) 커패시터의 역할과 주파수에 따른 동작 차이

공통 이미터 증폭기의 기본 원리에서 커패시터는 중요한 역할을 담당합니다.
증폭기 회로에서는 일반적으로 세 가지 주요 커패시터가 사용되며, 각각의 역할이 다릅니다.

• 입력 커패시터 (C1)
  입력 커패시터는 외부 신호가 베이스에 전달될 때 직류 성분이 증폭기에 영향을 미치지 않도록 차단해 줍니다.
  그러나 이 커패시터는 교류 신호만 통과시키며, 주파수가 낮아지면 리액턴스가 커져 신호 전달이 약해집니다.
  따라서 입력 신호의 주파수가 너무 낮으면 증폭기의 입력 이득이 감소하게 됩니다.

• 우회 커패시터 (CE)
  우회 커패시터는 이미터 저항에 병렬로 연결되어, 교류 성분이 이미터 저항을 우회하도록 만듭니다.
  이를 통해 교류 성분이 이미터 저항을 통과하지 않게 하여 전압 이득을 높이는 효과를 줍니다.
  주파수가 낮아지면 우회 커패시터가 신호를 충분히 우회하지 못해 증폭기 이득이 줄어듭니다.

• 출력 커패시터 (C2)
  출력 커패시터는 출력 신호에서 직류 성분을 제거해 다음 회로에 직류 성분이 전달되지 않도록 합니다.
  마찬가지로, 주파수가 낮아지면 리액턴스가 커져 출력 신호의 크기를 감소시키게 됩니다.

6-3) 주파수에 따른 커패시터의 동작 차이

커패시터는 주파수에 따라 저항 성질을 다르게 보입니다.
낮은 주파수에서는 리액턴스가 커지고, 높은 주파수에서는 리액턴스가 낮아져 신호가 쉽게 통과됩니다.
공통 이미터 증폭기의 기본 원리에 따르면, 이와 같은 커패시터의 특성 때문에 낮은 주파수에서는 신호가 제대로 전달되지 않고, 높은 주파수에서는 기생 용량으로 인해 신호가 감쇄되는 현상이 나타납니다.

공통 이미터 증폭기에서 주파수 응답을 최적화하려면 주파수에 따라 각 커패시터와 기생 용량을 고려해야 합니다.
하단 차단 주파수와 상단 차단 주파수를 설정하여 필요한 대역폭 내에서 신호가 왜곡되지 않고 증폭될 수 있도록 해야 합니다.
커패시터의 역할과 주파수 응답 특성을 이해하는 것은 공통 이미터 증폭기의 기본 원리를 완벽히 이해하는 데 필수적입니다.
