1. 개요
2. 다양한 다이오드 종류 및 특징
3. 다양한 다이오드 종류 표

1. 개요

다이오드는 전자 기기에서 중요한 부품으로, 다양한 종류와 특성을 갖고 있습니다.
주요 다이오드 종류로는 PN 접합 다이오드, Zener 다이오드, LED (Light Emitting Diode), Schottky 다이오드, Varactor 다이오드 등이 있습니다.

PN 접합 다이오드는 가장 기본적인 형태로, 반도체 소자의 PN 접합 부분에 기인하여 양방향 전류 흐름을 제어합니다.
Zener 다이오드는 역 전압에서도 일정한 전압을 유지하며 정방향 전류에서는 일반적인 다이오드와 같이 동작합니다.

LED는 전기가 흐를 때 빛을 내는 특성을 가진 반도체 소자로, 색상 다양성과 에너지 효율성으로 널리 사용됩니다.
Schottky 다이오드는 빠른 스위칭 및 저전압 Drop을 특징으로 하며, Varactor 다이오드는 전압에 따라 캐패시터의 용량이 변하는 특성을 가지고 있습니다.

이러한 다양한 다이오드는 전자 회로에서 다양한 용도로 사용되며, 각각의 특성에 따라 다양한 응용 분야를 가지고 있습니다.

2. 다양한 다이오드 종류 및 특징

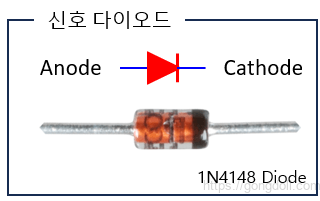

2-1) 신호 다이오드

다이오드 종류 중 신호 다이오드는 전류가 일반적으로 작고 주로 고주파와 낮은 전류 응용에서 사용되는 작고 비례적인 특성을 가진 소형 장치입니다.
라디오 및 텔레비전과 같은 기기에서 사용됩니다.
다이오드를 오염으로부터 보호하기 위해 유리로 봉입되어 있어 유리 통과 다이오드로도 불립니다.
이 유형의 인기있는 다이오드 중 하나는 1N4148입니다.

신호 다이오드는 전원 다이오드와 비교할 때 매우 작습니다.
음극 단자를 나타내기 위해 한쪽 모서리에는 검은색 또는 빨간색으로 표시됩니다.
고주파 응용에서는 신호 다이오드의 성능이 매우 효과적입니다.

다른 기능들에 비해, 신호 다이오드는 일반적으로 작은 전류 운반 능력과 소산 능력을 가지고 있습니다.
전류 운반 능력과 소산 능력은 일반적으로 각각 150mA와 500mW의 범위 내에 있습니다.

신호 다이오드는 실리콘 또는 게르마늄 유형의 반도체 재료로 제작될 수 있지만, 다이오드의 특성은 도핑 재료에 따라 다릅니다.

신호 다이오드는 일반 목적의 다이오드 응용, 고속 스위칭, 파라미터 증폭기 및 기타 다양한 응용 분야에서 사용됩니다.
신호 다이오드의 중요한 특성에는 최대 역 전압(VPR), 역 전류(IR), 최대 순 전압에서의 순 전류(VF at IF) 및 역 회복 시간이 포함됩니다.
역 회복 시간은 역 전류가 순 전류에서 IR로 감소하는 데 걸리는 시간을 나타냅니다.

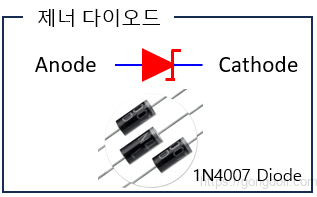

2-2) 제너 다이오드

다이오드 종류 중 제너 다이오드는 주로 전원 공급 및 정류기로 사용되는 반도체 소자입니다.
이 다이오드는 기본적으로 결합된 p-n 접합을 가지고 있으며, 일반적으로 높은 전압과 전류를 다룹니다.

제너 다이오드는 특히 접합에 역전압이 가해질 때 동작합니다.
이런 경우에는 다이오드가 전류를 통과시키지 않습니다.
그러나 접합에서 역전압이 특정 값 이상으로 증가하면, 제너 다이오드는 전류가 흐르도록 허용합니다.
이것은 일종의 전압 과다 상황에서 임계 전압을 넘어가야만 전류가 흐르도록 하는 기능입니다.

제너 다이오드는 일종의 이중 작용 소자로서, 특정한 역전압 이상의 전압을 효과적으로 차단하면서 역전압 이하에서는 전류를 흐르게 합니다.
이러한 특성은 회로에서 정확한 전원 관리를 위해 유용하게 사용됩니다.

또한, 제너 다이오드는 전압 안정화 회로에서 사용되어 안정된 전압을 유지하고 회로의 안정성을 향상시킵니다.
이러한 이유로 다이오드 종류 중에서 제너 다이오드는 전원 공급 및 안정화 회로에서 주로 사용됩니다.

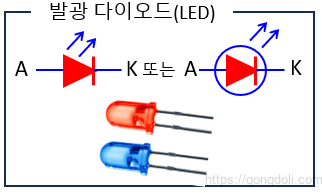

2-3) LED(Light Emitting Diode,발광 다이오드)

다이오드 종류 중 LED는 전기가 흐르면서 빛을 내는 반도체 소자입니다.
LED는 전기적으로 양극성이 있는 소자로, 양극과 음극 사이에 전압이 인가되면 빛을 방출합니다.

LED는 전통적인 백열 전구나 형광등과 달리 적은 전력을 소모하면서도 밝은 빛을 내기 때문에 효율적으로 에너지를 사용합니다.
또한 수명이 길고 내구성이 강한 편이며, 작은 크기와 다양한 색상으로 제공되어 다양한 응용 분야에 사용됩니다.

LED는 주로 조명, 디스플레이, 신호 및 표지판, 광섬유 통신 등의 분야에서 사용됩니다.
빛의 색상은 LED에 사용되는 반도체 소재와 구조에 따라 다르며, 일반적으로 빨강, 녹색, 파랑 등의 색상이 가장 흔합니다.

LED의 작동 원리는 전자가 전기를 통해 발생한 활성 영역을 통과하면서 양공과 음전자가 결합되어 빛을 방출하는 것입니다.
이 과정에서 발생되는 빛의 색상은 반도체 소재의 종류와 활성 영역의 에너지 레벨에 따라 결정됩니다.

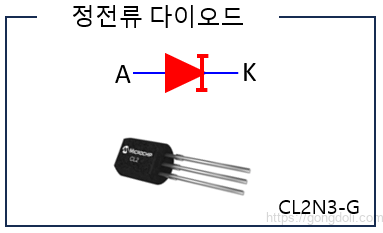

2-4) 정전류 다이오드(Constant Current Diodes)

다이오드 종류 중 Constant Current Diodes는 전류가 일정하게 유지되도록 설계된 반도체 장치입니다.
이 디바이스는 일반적으로 “Current Regulator Diode” 또는 “Current Limiting Diode”로도 알려져 있습니다.

Constant Current Diodes는 전압이 변할 때도 전류가 일정하게 유지됩니다.
이는 일반적으로 다른 부품에 의해 공급되는 전압이 변할 때도 일정한 전류가 유지되어야 하는 회로에서 유용합니다.

이 디바이스의 작동 원리는 일정한 전압 하에서 정확한 전류를 유지하기 위해 내부 전압 차이를 조절하는 것입니다.
이는 전압 변화에 따라 디바이스의 내부 전압 감도를 조절하여 전류를 일정하게 유지함으로써 달성됩니다.

Constant Current Diodes는 LED 조명, 전원 공급 장치, 배터리 충전 회로 등과 같은 다양한 응용 분야에서 사용됩니다.
특히 LED 조명에서는 LED에 일정한 전류를 제공하여 더 일관된 밝기와 효율적인 에너지 사용을 보장하기 위해 널리 사용됩니다.

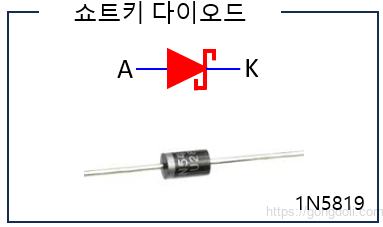

2-5) 쇼트키 다이오드(Schottky Diode)

다이오드 종류 중 쇼트키 다이오드(Shottky Diode)는 반도체 소자로, 금속과 반도체의 접합에서 발생하는 쇼트키 임계전압(Shottky Barrier)을 이용하는 다이오드입니다.
이 다이오드는 일반적인 pn 접합 다이오드와 달리, pn 접합에서 발생하는 이차권계(recombination) 현상을 피할 수 있습니다.

쇼트키 다이오드는 금속과 반도체 사이에서 형성된 낮은 임계전압을 갖기 때문에 빠른 스위칭 속도와 낮은 전압 강하를 가지고 있습니다.
이러한 특성으로 인해 고주파 응용 및 고속 다이오드로 널리 사용됩니다.

쇼트키 다이오드는 반도체 소자 중 하나로, 다이오드를 식별하고 구별하는 데 사용됩니다.
전압 정류기, 반전 보호 및 전원 공급 회로 등 다양한 응용 분야에서 사용됩니다.

간단히 말해, 쇼트키 다이오드는 전류가 한 방향으로만 흐르도록 제어하는 반도체 장치입니다.
이는 전기 회로에서 전압이나 전류의 흐름을 조절하는 데 사용됩니다.
특히 전압 정류기로 사용될 때는 특정한 전압 이상의 전압을 차단하여 회로를 보호하거나 안정화시키는 데 도움이 됩니다.

또한, 반전 보호용으로도 사용됩니다.
이는 전압이 반대 방향으로 흐를 때 다이오드가 역방향 전압을 차단하여 장치를 보호하는 역할을 합니다.
마찬가지로, 전원 공급 회로에서는 안정적인 전원을 제공하고 전압을 조절하는 데 사용됩니다.

요약하자면, 다이오드 종류 중에 쇼트키 다이오드는 전압과 전류를 조절하여 회로를 보호하고 안정화시키는데 사용되는 반도체 소자입니다.

쇼트키 다이오드의 특징적인 특성은

낮은 순방향 전압 드롭
빠른 스위칭 속도
낮은 역전류
높은 온도 안정성

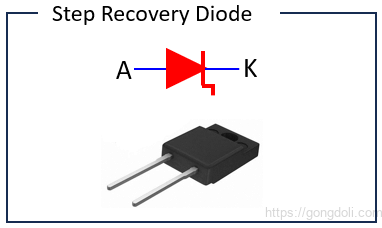

2-6) Step Recovery Diode

다이오드 종류 중 Step Recovery Diode는 고주파 전자 회로에서 주로 사용되는 특별한 종류의 다이오드입니다.
이 다이오드는 빠른 스위칭 속도와 높은 주파수에서 동작할 수 있는 능력으로 알려져 있습니다.

Step Recovery Diode의 주요 특징은 빠른 스위칭 시간과 높은 주파수 응답이며, 이것은 주로 펄스 생성 및 시퀀스 생성 등의 고주파 응용 분야에서 활용됩니다.

이 다이오드의 동작 원리는 다음과 같습니다.
일반적인 다이오드가 정전압에서 동작하는 데 비해, Step Recovery Diode는 정전압에서 빠르게 끊어지는 특성을 갖습니다.
이것은 다이오드가 전기 신호의 급격한 변화에 빠르게 반응하여 단위 시간당 여러 번의 전류 스위칭을 수행할 수 있음을 의미합니다.

주파수 혼합, 펄스 압축, 펄스 형성, 시간 도메인 반사 측정 등 다양한 응용에서 Step Recovery Diode가 사용됩니다.
다이오드 종류 중에서 이 다이오드는 또한 주파수 곱셈기나 특정 종류의 고주파 발진기에서 중요한 구성 요소로 사용될 수 있습니다.

여기서 중요한 점은 Step Recovery Diode가 빠른 스위칭 속도와 높은 주파수 응답을 갖는다는 것입니다.

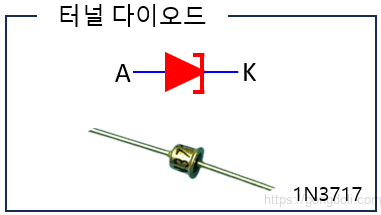

2-7) 터널 다이오드(Tunnel Diode)

다이오드 종류 중 터널 다이오드는 특별한 종류의 반도체 다이오드로, 다른 다이오드와는 달리 음의 저항을 가지고 있습니다.
이 현상은 터널 다이오드의 독특한 동작 원리에서 비롯됩니다.

터널 다이오드는 일종의 이중 장벽 구조를 가지고 있습니다.
이 구조는 산화물 절연체와 금속 접합의 조합으로 이루어져 있습니다. 터널 다이오드는 전압이 특정 임계값 이상으로 올라갈 때 전류가 급격히 증가하는 특성을 갖습니다.
이것은 전자가 에너지 막대를 터널링하여 산화물 절연체를 통과하기 때문에 발생합니다.

터널 다이오드는 정확히 말하면 전자가 에너지 막대를 터널링하는 현상으로 전류가 급격히 증가하는 특성을 갖습니다.
이는 전자가 전자 장벽을 통과하는 것이 아니라 양자 역향 이동을 통해 산화물 절연체의 에너지 막대를 터널링한다는 점에서 발생합니다.
이것이 터널 다이오드의 독특한 동작 원리입니다

이러한 동작 원리는 터널 다이오드가 고주파 응용 분야에서 사용되는 이유 중 하나입니다.
그래서 다이오드 종류 중에 터널 다이오드는 고속 스위치, 고주파 발진기, 믹서 등의 회로에서 주로 사용됩니다.

주요한 터널 다이오드 모델에는 1N3716, 1N3717 등이 있습니다.
이러한 다이오드들은 고속 및 고주파 응용에 널리 사용되며, 특히 고주파 진동 회로 및 광통신에서 활용됩니다.

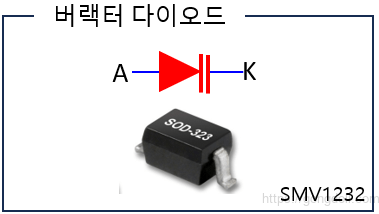

2-8) 버랙터 다이오드(Varactor Diode)

다이오드 종류 중 Varactor 다이오드는 이중 전기 용량 효과를 이용하여 전압에 따라 용량이 변화하는 반도체 소자입니다.
이 다이오드는 역방향 바이어스 상태에서 사용되며, 전압이 증가함에 따라 용량이 감소합니다.
이러한 특성은 주로 주파수 변조, 위상 제어, 주파수 다중화 및 변환, 그리고 필터 응용과 같은 RF 회로에서 사용됩니다.

Varactor 다이오드는 일반적으로 실리콘, 갈륨 아르센화물(GaAs) 등의 반도체 재료로 만들어집니다.
전류-용량 특성은 주로 피크 전압, 용량 비율, 시간 상수 등의 매개 변수를 사용하여 설명됩니다.
또한, Varactor 다이오드는 고주파 응용에서 빠른 응답 속도와 높은 Q값을 가지고 있어서 주파수 제어 및 변조에 매우 유용합니다.

다이오드 종류 중에 버랙터 다이오드는 특히 무선 통신 분야에서 중요한 역할을 합니다.

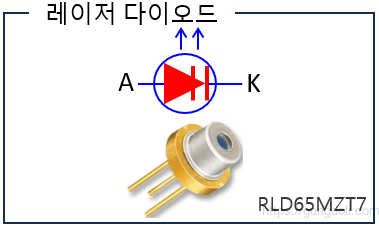

2-9) 레이저 다이오드(Laser Diode)

다이오드 종류 중 레이저 다이오드는 작고 소형화된 반도체 장치로서, 전기 에너지를 광 에너지로 변환시키는 역할을 합니다.
이 작은 장치는 반도체 소자로 구성되어 있으며, 전류가 흐를 때 반도체 내에서 전자와 양자 홀이 재결합하여 광자를 방출합니다.
이 광자는 레이저 광선을 형성하게 됩니다.

레이저 다이오드의 구조는 주로 쌍극 구조나 피부층을 포함한 다층 구조로 이루어져 있습니다.
이 구조는 광자가 효과적으로 생성되고 증폭될 수 있도록 돕습니다.

이러한 레이저 다이오드는 다양한 분야에서 널리 사용됩니다.
광통신에서는 데이터 전송을 위한 빛의 광원으로 사용되고, 의료 분야에서는 레이저 수술 및 진단에 적용됩니다.
또한 자동차 산업에서는 차량 조명과 레이더 시스템에 사용되어 안전성을 향상시키는 데 기여합니다.

레이저 다이오드의 장점은 작고 경량화되어 있으며, 에너지를 효율적으로 사용한다는 것입니다.
이러한 특성은 다양한 응용 분야에서의 사용을 가능케 합니다.
하지만, 레이저 광선은 눈이나 피부에 손상을 줄 수 있으므로 안전에 주의해야 합니다.

레이저 다이오드의 주요 특징은

소형이고 경량입니다.
저전력 소비로 높은 효율을 제공합니다.
빠른 응답 시간을 갖고 있습니다.
레이저 다이오드는 주로 광섬유 통신 및 레이저 기술에서 사용되며, 레이저 스캐너, 레이저 레이더, 광섬유 통신 등 다양한 응용 분야에서 중요한 역할을 합니다.

다이오드 종류 중에 레이저 다이오드는 다양한 파장과 출력 레벨로 제공되며, 다양한 응용 분야에 맞게 선택할 수 있습니다.

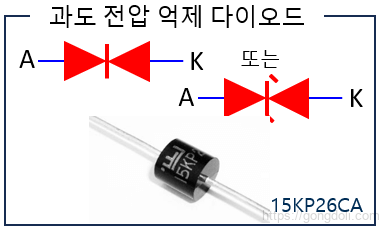

2-10) 과도 전압 억제 다이오드(Transient Voltage Suppression Diode,TVS)

다이오드 종류 중 과도 전압 억제 다이오드(Transient Voltage Suppression Diode)는 전기 회로에서 장치나 시스템을 과전압으로부터 보호하는 데 사용되는 중요한 구성 요소입니다.

이 다이오드는 전압이 급격하게 상승할 때 발생하는 전압 서지를 억제하는 역할을 합니다.
예를 들어, 전원 서지나 번개에 의한 전압 스파이크와 같은 과전압 상황에서 전자 기기나 회로를 보호합니다.

과도 전압 억제 다이오드는 전류가 특정 값 이상으로 증가할 때 전압을 조절하여 일정한 수준으로 유지합니다.
이렇게 하면 연결된 장치나 회로가 과전압으로부터 손상을 받는 것을 방지할 수 있습니다.

주로 TVS 다이오드(TVS Diode)라고도 불리며, 일반적으로 반도체 소자로 만들어집니다.
반도체 재료로는 실리콘이나 카바이드 같은 물질이 사용되며, 다이오드의 특정 지점에서 전압이 기본적으로 저항을 가지고 있기 때문에 전압을 안정화시키는 역할을 합니다.

과도 전압 억제 다이오드는 전기적인 과부하나 스파이크로부터 보호하기 위해 다양한 응용 분야에서 사용됩니다.
전자 제품에서부터 자동차 전자 장비, 통신 장비 등 여러 곳에서 보호 기능을 제공하는 중요한 요소입니다.
이렇게 함으로써 전자 장치의 수명을 연장하고 안정성을 높일 수 있습니다.

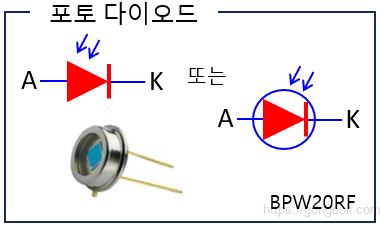

2-11) 포토 다이오드(Photo Diode)

다이오드 종류 중 포토 다이오드(Photo Diode)는 빛의 에너지를 전기적 신호로 변환하는데 사용되는 반도체 장치입니다.

이 장치는 빛이 물체에 닿거나 조명 소스에서 발생한 경우 전류를 생성합니다.
일반적으로 빛이 다이오드의 반도체에 떨어질 때 전자-홀 쌍이 생성되어 전류를 생성합니다.
이러한 원리를 이용하여 포토 다이오드는 주변 환경의 빛을 감지하고 측정하는 데 사용됩니다.

포토 다이오드는 광센서로 사용되어 다양한 응용 분야에 적용됩니다.
주로 광섬유 통신, 광학 측정, 광선 감지 및 광통신 시스템에서 사용됩니다. 또한, 자동차의 조도 센서, 카메라의 라이트 미터링, 자동화된 산업 프로세스 등에도 널리 사용됩니다.

포토 다이오드의 주요 특징은 빠른 응답 속도, 높은 감도, 낮은 소음 수준 등이 있습니다.
또한, 작고 경량이며 신뢰성이 높기 때문에 다양한 응용 분야에 적합합니다.

이 장치는 주로 실리콘 또는 인간 모델을 기반으로 제작됩니다. 다양한 크기와 형태로 제공되며, 필요한 응용 분야에 맞게 선택할 수 있습니다.

총론적으로 포토 다이오드는 빛의 에너지를 감지하고 전기적 신호로 변환하는 데 사용되는 중요한 센서로서, 다양한 분야에서 광 감지 및 측정에 활용됩니다.

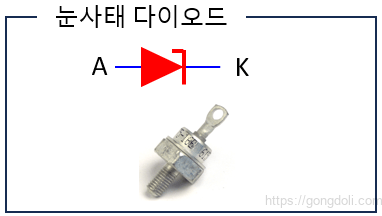

2-12) 눈사태 다이오드(Avalanche Diode)

다이오드 종류 중 눈사태 다이오드(Avalanche Diode)는 반도체 재료를 기반으로 한 다이오드로서, 특정한 전기적 조건에서 발생하는 어러프레다이션(avalanche) 현상을 이용하여 동작합니다.

이 다이오드는 일반적으로 전압이 일정 값 이상으로 올라갈 때 발생하는 어러프레다이션 현상을 활용하여 전류를 증폭시키거나 전압을 안정화하는 데 사용됩니다.

눈사태 다이오드는 일종의 정전압 다이오드로 작동하는데, 정전압이라 함은 어떤 전압이 넘어가면 일정하게 전압을 유지한다는 것입니다. 이러한 특성은 전압 안정화 회로에 유용하게 사용됩니다.

주로 고전압 및 높은 전압 변화율에서 동작하는 회로에 사용되며, 전압 안정화, 전압 증폭, 전압 제어 등의 다양한 응용 분야에서 활용됩니다. 특히, 고전압 장치나 고전력 애플리케이션에서 눈사태 다이오드는 전압 변화에 대한 안정성을 제공합니다.

눈사태 다이오드는 주로 정전압 구간에서 동작하며, 전류가 증폭되고 전압이 일정한 수준으로 유지될 수 있도록 설계되어 있습니다. 이러한 특성은 전원 공급, 전압 안정화 및 전력 제어와 같은 다양한 응용 분야에서 필수적입니다.

총론적으로, 눈사태 다이오드는 고전압 및 높은 전압 변화율에서 안정적인 동작을 제공하여 다양한 전기 및 전자 회로에서 중요한 역할을 수행합니다.

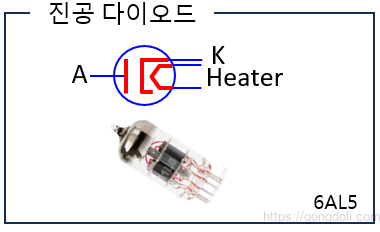

2-13) 진공 다이오드(Vacuum Diodes)

다이오드 종류 중 진공 다이오드(Vacuum Diodes)는 전자 장치의 초기 형태 중 하나로, 진공 상태에서 동작하는 다이오드입니다.

이 다이오드는 일반적으로 두 개의 전극, 즉 캐소드(Cathode)와 아놀드(Anode)로 구성되어 있습니다.
캐소드는 열전자 방출을 유도하기 위해 가열되며, 아놀드는 전자가 이동하는 방향으로 전압이 인가되는 곳입니다.

진공 다이오드의 작동 원리는 열전자 방출과 전기장에 의한 전자 이동을 결합한 것입니다.
캐소드가 가열되면 그에 따라 열전자가 방출되는데, 이들은 아놀드로 향하게 됩니다.
캐소드와 아놀드 사이에는 양전압이 인가되어 있어 전자는 아놀드로 향하는 방향으로 가속되며, 이 과정에서 전류가 흐르게 됩니다.

진공 다이오드는 일반적으로 전력 변환, 라디오 송수신, 레이더 시스템 등의 응용 분야에서 사용됩니다.
그러나 현대에는 반도체 다이오드가 보다 효율적이고 안정적으로 대체되어 더 널리 사용되고 있습니다.

전자 소자의 역사적인 발전에 큰 영향을 끼치며, 전자 기술의 초기 발전을 이끈 중요한 장치 중 하나입니다.

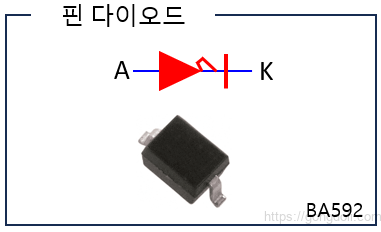

2-14) 핀 다이오드(PIN Diode)

다이오드 종류 중 핀 다이오드(PIN Diode)는 전기적 신호를 제어하거나 변조하는데 사용되는 반도체 장치입니다.
이름에서 알 수 있듯이, 이 다이오드는 일반적인 PN 접합 다이오드와 달리 P, I, N 세 개의 영역으로 구성됩니다.

P-영역(Positive): 양의 도핑이 되어 있는 영역으로, 전극으로부터 양성 전하를 받습니다.
I-영역(Intrinsic): 무도체(Intrinsic) 영역으로, 일종의 절연층 역할을 하며 전하 이동을 촉진하는 역할을 합니다.
N-영역(Negative): 음의 도핑이 되어 있는 영역으로, 전극으로부터 음성 전하를 받습니다.

핀 다이오드는 일반적으로 전압이 적용되었을 때 이 영역들 간의 전도 상태를 제어하여 전기적 신호를 조절합니다.
이때 I-영역의 폭이 중요한 역할을 합니다.
I-영역이 더 넓을수록 다이오드는 더 많은 전력을 처리할 수 있습니다.

주요 용도로는 라디오 주파수(RF) 스위칭, RF 감쇠기, 전압 제어 장치 등이 있습니다.
또한 광통신에서도 사용되며, 광섬유 신호의 감쇠나 변조에 사용될 수 있습니다.

핀 다이오드의 주요 특징은 빠른 응답 속도, 높은 전압 용량, 저손실 및 높은 주파수 응답 등이 있습니다.
이러한 특징은 RF 및 광통신 응용 분야에서 필요한 다양한 요구 사항을 충족시키기 위해 사용됩니다.

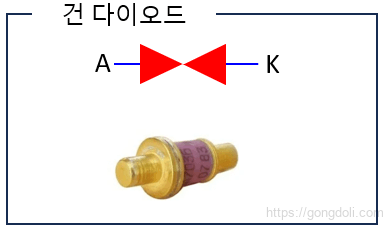

2-15) 건 다이오드(Gunn Diode)

다이오드 종류 중 건 다이오드(Gunn Diode)는 반도체 소자 중 하나로, 마이크로파 주파수에서 진동을 생성하는데 사용됩니다.
이 다이오드는 특정한 전압 및 전류 조건에서 음극성 저항의 음성 저항 영역에서 발생하는 양극성 저항을 이용하여 마이크로파 발진기로 동작합니다.

건 다이오드의 작동 원리는 건 효과(Gunn Effect)에 기반합니다.
일정 전압 이하에서는 다이오드가 음극성 저항을 가지고 있지만, 특정 전압을 넘으면 음극성 저항이 음수가 되어 음성 저항 영역으로 진입합니다.
이 과정에서 전류 밀도가 증가하고, 전자가 진동하면서 마이크로파 주파수를 생성합니다.

이러한 특성으로 인해 건 다이오드는 주로 마이크로파 발진기, 주파수 변환기, 주파수 곱 측정기, 신호 발생기, 레이더 시스템 등의 고주파 응용 분야에서 사용됩니다.
또한, 레이더 시스템, 통신 장비, 무선 네트워크 및 위성 통신 등의 응용 분야에서 높은 주파수 및 전력의 필요성을 충족시키는데 중요한 역할을 합니다.

건 다이오드는 반도체 소자 중에서도 비교적 단순하고 저렴한 장치로서, 고주파 응용 분야에서 중요한 역할을 하고 있습니다.
그러나 건 다이오드는 주로 고주파 응용 분야에서만 사용되며, 일반적인 전자 회로에는 사용되지 않습니다.

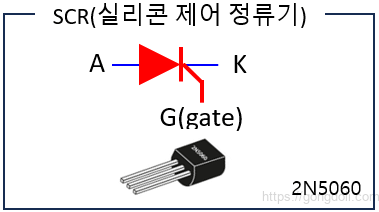

2-16) 실리콘 제어 정류기(Silicon Controlled Rectifier)

다이오드 종류 중 실리콘 제어 정류기(Silicon Controlled Rectifier, SCR)는 반도체 소자 중 하나로, 전류가 한 방향으로만 흐르도록 제어하는데 사용됩니다.
주로 전력 제어 및 전압 조절용으로 사용되며, 주로 고전압 및 고전력 애플리케이션에서 찾아볼 수 있습니다.

SCR은 주로 세 개의 연결된 다이오드로 구성됩니다.
이러한 다이오드 중 가운데 다이오드는 “양극성”이라는 특징을 가지고 있습니다.
이는 주어진 시간에 SCR이 전류를 허용하는지 여부를 결정하는 주요 기능입니다.
SCR은 일종의 “전력 스위치”로서 작동하며, 게이트에 인가된 전류나 전압 신호를 통해 제어됩니다.

SCR이 작동하기 위해서는 “전류 흐름의 유지”가 필요합니다.
이는 SCR에 전류가 흐르고 난 후 게이트에서의 제어 신호를 끊어도 SCR이 계속해서 전류를 유지하는 것을 의미합니다.
이러한 특성으로 인해 SCR은 전원을 끄거나 끄는 데 사용되는 “소프트 스위치”로 알려져 있습니다.

SCR은 주로 교류 전원에서 직류를 얻거나, 전류의 직접적인 제어 및 조절에 사용됩니다.
이러한 특성으로 인해 SCR은 다양한 산업 분야에서 사용되며, 주로 용접기, 전동 기계, 전력 변환기 및 전기 온수기 등의 고전력 애플리케이션에 널리 사용됩니다.

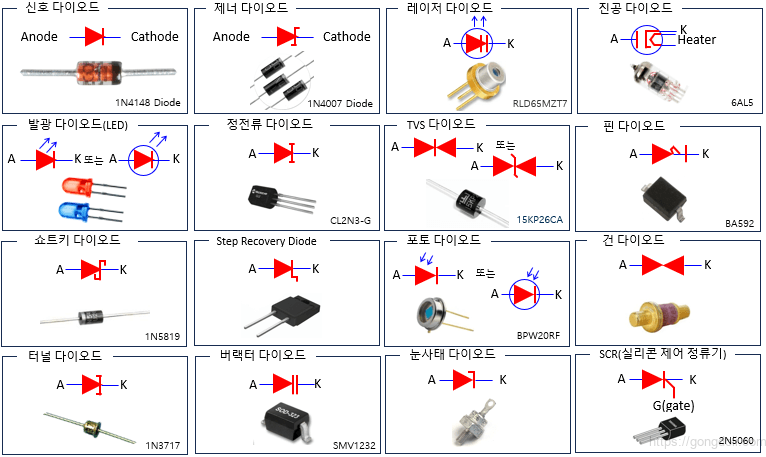

3. 다양한 다이오드 종류 표
