1. 디지털 논리 게이트 개요
디지털 논리 게이트는 현대 전자 공학과 컴퓨터 과학에서 필수적인 구성 요소로, 모든 디지털 시스템의 기본 빌딩 블록 역할을 합니다.
디지털 회로는 신호나 데이터를 처리하고 조작하기 위해 이러한 논리 게이트를 사용하여 다양한 기능을 수행합니다.
1-1) 논리 게이트의 정의와 기본 개념
디지털 논리 게이트는 하나 이상의 입력 신호를 받아들이고, 그에 따라 단일 출력을 생성하는 전자 소자입니다.
이 과정은 논리 연산을 기반으로 하며, 입력 신호와 출력 신호는 일반적으로 0 또는 1의 두 가지 상태 중 하나를 가집니다.
여기서 0은 ‘LOW’ 또는 ‘FALSE’를 의미하고, 1은 ‘HIGH’ 또는 ‘TRUE’를 의미합니다.
논리 게이트는 간단한 전자 회로로 구성될 수 있으며, 주로 트랜지스터, 다이오드, 저항과 같은 기본 전자 부품을 사용합니다.
하지만 실제로는 더 복잡한 집적 회로(IC)에 포함되어 여러 개의 논리 게이트가 하나의 칩 안에 통합되어 있습니다.
예를 들어, AND 게이트는 두 개의 입력이 모두 1일 때만 출력이 1이 됩니다.
이를 간단한 스위치 회로로 비유하면, 두 개의 스위치가 모두 켜져야 전류가 흐르고 전구가 켜지는 상태와 비슷합니다.
반대로 OR 게이트는 입력 중 하나라도 1이면 출력이 1이 됩니다.
이 경우, 두 개의 스위치 중 하나만 켜져도 전류가 흐르는 것과 같습니다.
1-2) 디지털 시스템에서의 역할
디지털 논리 게이트는 디지털 시스템의 심장과도 같은 역할을 합니다.
모든 디지털 장치는 논리 게이트를 사용하여 데이터를 처리하고 의사 결정을 내립니다.
예를 들어, 컴퓨터의 CPU는 수십억 개의 논리 게이트로 구성되어 있으며, 이 게이트들이 협력하여 복잡한 연산을 수행하고 프로그램을 실행합니다.
디지털 논리 게이트는 다양한 응용 분야에서 사용됩니다.
간단한 예로, 전자 시계는 논리 게이트를 사용하여 시간을 계산하고 표시합니다.
더 복잡한 예로, 스마트폰은 논리 게이트를 사용하여 화면을 제어하고, 인터넷 연결을 관리하며, 애플리케이션을 실행합니다.
또한, 자동차의 엔진 제어 장치, 가정용 전자제품, 로봇 제어 시스템 등에서도 논리 게이트가 핵심적인 역할을 합니다.
1-3) 주요 논리 게이트: AND, OR, NOT, NAND, NOR, XOR, XNOR
디지털 논리 게이트는 여러 종류가 있으며, 각기 다른 논리 연산을 수행합니다.
주요 논리 게이트의 기능과 역할을 이해하는 것은 디지털 회로 설계와 분석의 기본입니다.

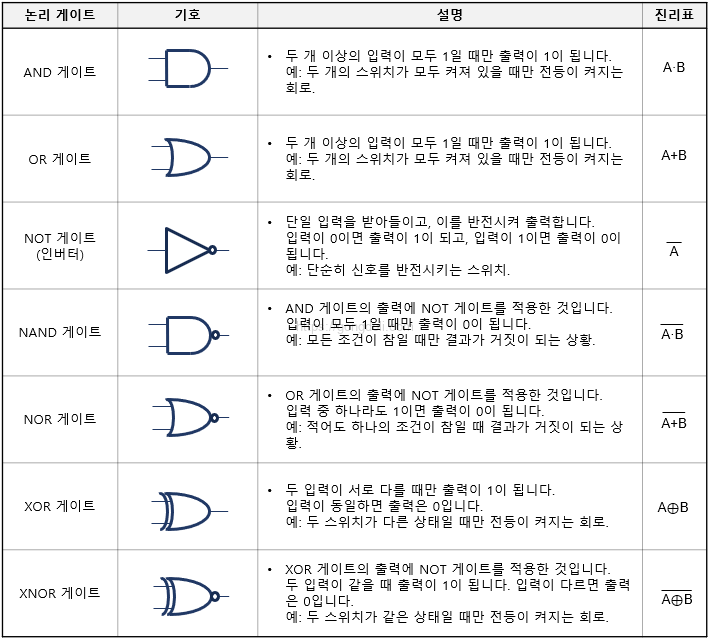

다음은 가장 일반적으로 사용되는 논리 게이트들입니다.
이러한 기본 논리 게이트들은 조합되어 더 복잡한 디지털 회로를 형성할 수 있습니다.
예를 들어, 컴퓨터의 산술 논리 연산 장치(ALU)는 다양한 논리 게이트를 사용하여 덧셈, 뺄셈, 곱셈과 같은 복잡한 연산을 수행합니다.
- 연관 참조 : AND 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
- 연관 참조 : OR 게이트 논리 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
- 연관 참조 : NOT 게이트 논리 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
- 연관 참조 : NAND 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
- 연관 참조 : NOR 게이트 회로, 회로 구성, 특성 및 성능, 장점 3개와 한계
- 연관 참조 : XOR 게이트 회로 설계, 회로 구성, 특성 및 성능, 장점 3개와 한계
- 연관 참조 : XNOR 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
- 연관 참조 : Buffer 회로 설계, 회로 설계의 기본 구성, 설계 고려 사항
2. 논리 게이트의 입력과 출력
디지털 논리 게이트는 전자 회로에서 데이터를 처리하고 변환하는 핵심 요소입니다.
이들은 하나 이상의 입력 신호를 받아 특정 규칙에 따라 출력 신호를 생성합니다.
입력이 어떻게 처리되고 출력이 어떻게 생성되는지 이해하는 것은 디지털 회로 설계의 기본입니다.
2-1) 다중 입력 논리 게이트
대부분의 디지털 논리 게이트는 두 개 이상의 입력을 받을 수 있습니다.
예를 들어, AND 게이트는 두 개 이상의 입력을 받을 수 있으며, 모든 입력이 1일 때만 출력이 1이 됩니다.
이는 AND 연산이 모든 입력이 참(1)일 때만 참(1)이라는 사실을 반영합니다.
다중 입력 논리 게이트는 다음과 같이 다양한 입력 조합을 처리합니다.
- AND 게이트: 입력 A, B, C가 있을 때, A, B, C 모두가 1이어야 출력 Q가 1이 됩니다.
- OR 게이트: 입력 A, B, C가 있을 때, A, B, C 중 하나라도 1이면 출력 Q가 1이 됩니다.
이러한 다중 입력 논리 게이트는 복잡한 논리 연산을 단순화하는 데 매우 유용합니다.
예를 들어, 세 개의 입력을 가진 AND 게이트는 모든 입력이 참일 때만 참을 반환하므로, 특정 조건이 모두 충족되는 경우를 판별하는 데 사용될 수 있습니다.
다중 입력 AND 게이트의 진리표
위의 진리표는 세 개의 입력을 가진 AND 게이트가 어떻게 작동하는지를 보여줍니다.
입력 A, B, C가 모두 1일 때만 출력 Q가 1입니다.
2-2) 논리 게이트의 출력: 단일 디지털 출력 (Q)
디지털 논리 게이트는 보통 하나의 단일 디지털 출력을 생성합니다.
이 출력은 입력 상태에 따라 0 또는 1로 설정됩니다.
디지털 시스템에서 “0”은 보통 낮은 전압 상태를, “1”은 높은 전압 상태를 의미합니다.
이 출력은 다음 단계의 논리 게이트나 다른 회로 요소에 입력으로 전달될 수 있습니다.
단일 출력은 NOT 게이트와 같이 단일 입력을 받아들이고 이를 반전시켜 단일 출력을 생성합니다.
예를 들어, 입력이 1이면 출력은 0, 입력이 0이면 출력은 1이 됩니다.
NOT 게이트의 진리표
논리 게이트의 출력을 이해하는 것은 회로의 동작을 분석하고 설계하는 데 필수적입니다.
출력을 통해 다음 단계의 게이트 또는 장치로 정보가 어떻게 전달되는지를 예측할 수 있습니다.
2-3) 논리 게이트의 조합 및 연결
개별 논리 게이트는 기본적인 연산을 수행하지만, 디지털 회로의 복잡한 기능을 구현하려면 여러 논리 게이트를 조합하여 사용할 필요가 있습니다.
게이트의 조합 및 연결은 보다 복잡한 논리 연산을 수행할 수 있게 합니다.
이를 통해 다양한 입력 조건에 따라 원하는 출력을 생성할 수 있습니다.
2-3-1) 직렬 연결
여러 논리 게이트를 직렬로 연결하여 복잡한 조건을 판별할 수 있습니다.
예를 들어, AND 게이트와 OR 게이트를 결합하여 특정 조건 조합이 충족될 때 출력이 1이 되도록 설계할 수 있습니다.

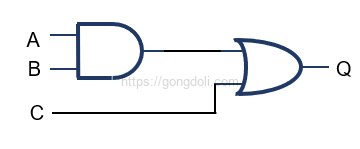

이 회로에서, 첫 번째 AND 게이트는 두 개의 입력(A와 B)을 받고, 두 번째 AND 게이트는 또 다른 입력(C)을 추가로 받아들입니다.
두 AND 게이트의 출력은 OR 게이트로 입력됩니다.
이는 입력 A와 B가 모두 참이거나, 입력 C가 참인 경우에만 최종 출력 Q가 참이 되도록 합니다.
조합 회로의 진리표
2-3-2) 병렬 연결
여러 논리 게이트를 병렬로 연결하면, 각 게이트가 독립적으로 작동하며 여러 조건을 동시에 평가할 수 있습니다.
예를 들어, 두 개의 OR 게이트를 병렬로 연결하고, 그 출력을 AND 게이트로 입력하여, 특정한 조합의 조건이 모두 만족될 때만 출력이 1이 되도록 할 수 있습니다.

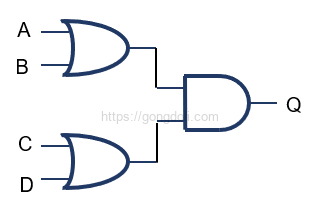

이 회로에서, 첫 번째 OR 게이트는 입력 A와 B를 받고, 두 번째 OR 게이트는 입력 C와 D를 받습니다. 이 두 OR 게이트의 출력은 AND 게이트로 입력됩니다. 최종 출력 Q는 A 또는 B가 참이고, 동시에 C 또는 D가 참인 경우에만 참이 됩니다.

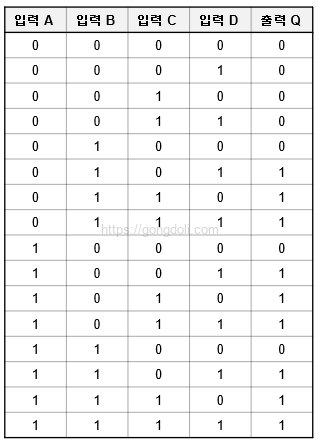

병렬 회로의 진리표
디지털 논리 게이트는 복잡한 시스템을 구축하는 기본 블록입니다.
다중 입력 게이트, 단일 디지털 출력, 그리고 게이트의 조합 및 연결을 통해 우리는 다양한 논리적 요구 사항을 충족하는 복잡한 회로를 설계할 수 있습니다.
이러한 개념을 이해하고 활용하면, 디지털 전자 회로를 효과적으로 설계하고 문제를 해결할 수 있는 능력을 갖추게 됩니다.
3. 디지털 논리 상태 및 전압 레벨
디지털 논리 게이트는 컴퓨터와 전자 장치의 기본 구성 요소로, 다양한 논리 연산을 수행하는 데 사용됩니다.
디지털 논리 게이트가 작동하려면, 그 상태와 전압 레벨을 이해하는 것이 중요합니다.
3-1) 디지털 상태: Logic 1 (HIGH) 및 Logic 0 (LOW)
디지털 논리 게이트는 두 가지 상태, 즉 Logic 1 (HIGH)와 Logic 0 (LOW)로 작동합니다.
이 두 상태는 바이너리 시스템의 기본 요소이며, 모든 디지털 논리 연산의 기초가 됩니다.
- Logic 1 (HIGH)
이 상태는 일반적으로 높은 전압을 의미하며, ‘1’로 표시됩니다.
예를 들어, 5V 전압을 사용하는 시스템에서는 5V가 Logic 1에 해당합니다.
Logic 1은 ‘참’ (TRUE) 상태를 나타내며, 회로에서 전류가 흐르는 상태를 의미할 수 있습니다.
- Logic 0 (LOW)
이 상태는 낮은 전압을 의미하며, ‘0’로 표시됩니다.
같은 시스템에서 0V가 Logic 0에 해당합니다.
Logic 0은 ‘거짓’ (FALSE) 상태를 나타내며, 회로에서 전류가 흐르지 않는 상태를 의미할 수 있습니다.
이 두 가지 상태는 모든 디지털 시스템의 기본입니다. 예를 들어, 스위치를 사용하여 회로를 켜거나 끌 때, 스위치가 켜져 있을 때는 Logic 1, 꺼져 있을 때는 Logic 0 상태로 간주할 수 있습니다.
이러한 방식으로 디지털 논리 게이트는 데이터를 처리하고 전자 신호를 변환합니다.
3-2) TTL 및 CMOS의 입력 및 출력 전압 레벨
디지털 논리 게이트는 일반적으로 TTL(Transistor-Transistor Logic)과 CMOS(Complementary Metal-Oxide-Semiconductor) 기술로 제조됩니다.
이 두 기술은 각각 고유한 전압 레벨과 특성을 가지고 있습니다.
3-2-1) TTL (Transistor-Transistor Logic)
- TTL 논리 게이트는 NPN 및 PNP 트랜지스터로 구성됩니다.
- 입력 전압이 2.0V 이상일 때, TTL 게이트는 이를 Logic 1로 인식합니다.
- 입력 전압이 0.8V 이하일 때, 이를 Logic 0으로 인식합니다.
- 일반적으로, 출력 전압이 2.4V 이상일 때는 Logic 1, 0.4V 이하일 때는 Logic 0으로 간주됩니다.
- TTL 게이트는 빠른 응답 시간과 낮은 전력 소비로 인해 많이 사용됩니다.
3-2-2) CMOS (Complementary Metal-Oxide-Semiconductor)
- CMOS 논리 게이트는 MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)을 사용하여 구성됩니다.
- CMOS 게이트는 넓은 전압 범위를 지원합니다.
예를 들어, 5V 시스템에서 3.0V 이상은 Logic 1, 1.5V 이하는 Logic 0으로 인식합니다. - CMOS 게이트는 TTL에 비해 전력 소모가 적으며, 고전압 및 저전압에서 안정적으로 작동합니다.
이 두 기술의 전압 레벨을 이해하면, 디지털 논리 게이트를 사용할 때 각 기술의 장단점을 잘 활용할 수 있습니다.
3-3) 디지털 노이즈와 게이트의 노이즈 면역성
디지털 시스템에서는 노이즈(Noise)가 큰 문제입니다.
노이즈는 원하지 않는 신호나 간섭을 의미하며, 디지털 논리 게이트의 올바른 작동을 방해할 수 있습니다.
- 노이즈의 원인
외부 전기 간섭(EMI) 또는 전자기 간섭.
전원 공급 장치의 변동.
신호선이나 회로의 인덕턴스 및 커패시턴스.
- 노이즈 면역성
논리 게이트의 노이즈 면역성은 입력 신호에 포함된 노이즈에 대해 논리 게이트가 얼마나 저항할 수 있는지를 나타냅니다.
TTL 및 CMOS 게이트 모두 입력 전압의 작은 변동이나 노이즈에 대해 어느 정도 저항성을 가지고 있습니다.
TTL 논리 게이트는 일반적으로 더 높은 노이즈 면역성을 가지고 있으며, 노이즈로 인해 입력 전압이 잠시 동안 변동해도 안정적으로 작동합니다.
CMOS 논리 게이트는 낮은 전력 소비와 함께 높은 노이즈 면역성을 제공하여, 특히 전원 변동에 민감하지 않습니다.
- 노이즈 면역성 예제
예를 들어, TTL 게이트의 경우 Logic 1으로 인식되는 최소 전압이 2.0V이고 Logic 0으로 인식되는 최대 전압이 0.8V라고 가정합니다.
입력 신호가 1.0V에서 2.0V 사이에 있을 때, 이 범위 내의 노이즈는 게이트의 출력을 변화시키지 않습니다.
CMOS 게이트의 경우, Logic 1으로 인식되는 최소 전압이 3.0V이고 Logic 0으로 인식되는 최대 전압이 1.5V일 때, 1.5V에서 3.0V 사이의 노이즈는 출력에 영향을 미치지 않습니다.
이와 같은 면역성 덕분에 디지털 논리 게이트는 외부 간섭에도 불구하고 안정적으로 작동할 수 있습니다.
또한, 시스템 설계자는 노이즈 문제를 줄이기 위해 필터링 기술이나 적절한 전원 공급 방식을 사용할 수 있습니다.
디지털 논리 상태와 전압 레벨, 그리고 노이즈 면역성에 대한 이해는 고성능 디지털 회로를 설계하는 데 매우 중요합니다.
이를 통해 신뢰할 수 있는 디지털 시스템을 구축할 수 있으며, 다양한 전자 응용 프로그램에서 성공적으로 작동하는 회로를 만들 수 있습니다.
