렌츠의 법칙, 동작 원리, 패러데이 법칙과 차이

1. 개요

렌츠의 법칙은 전자기 유도에 관한 중요한 법칙 중 하나입니다.
이 법칙은 유도된 전류가 자기장의 변화를 저항하는 경향이 있다는 것을 설명합니다.
이를 간단하게 표현하면 “유도된 전류는 자기장의 변화를 막으려 한다”라고 할 수 있습니다.
이 법칙은 19세기의 러시아 물리학자인 하인리히 렌츠에 의해 처음 제시되었습니다.

렌츠의 법칙에 따르면, 유도된 전류는 자기장의 변화를 막으려고 합니다.
즉, 자기장이 증가하면 유도된 전류는 자기장을 생성하여 원래 자기장을 강화하려고 하며, 자기장이 감소하면 유도된 전류는 자기장을 약화시키려고 합니다.

이 법칙은 에너지 보존의 원리와 밀접한 관련이 있습니다.
자기장의 변화로 인한 에너지 손실을 방지하기 위해 유도된 전류가 생성되는 것입니다.

렌츠 법칙은 전자기 기기의 설계 및 운영에 중요한 역할을 합니다.
전기 변압기, 발전기, 전동기 등의 기기에서 자기장의 변화에 따른 유도 전류를 제어하는 데 사용됩니다.

렌츠의 법칙은 전기를 다루는 일상적인 상황에서도 적용될 수 있습니다.
예를 들어, 자동차의 브레이크 시스템에서는 브레이크 패드가 회전하는 타이어의 움직임을 감속시킵니다.
이때 브레이크 패드는 회전하는 타이어에 마찰을 가하여 움직임을 제어하고 속도를 줄입니다.
이는 렌츠 법칙의 원리에 따라 자기장의 변화를 통해 속도를 감속시키는 것과 유사한 개념입니다.

• 연관 참조 : 인덕터 특성, 코어의 종류, 구조와 동작원리, 특성 4가지,선택 주의 사항
• 연관 참조 : 코일의 인덕턴스,예제 2개, 선택 고려 사항
• 연관 참조 : 나선형 코일 인덕턴스 계산기,Helical coil inductance calculator, 사용 방법
• 연관 참조 : 상호 인덕턴스, 원리, 결합 계수, 예제 2개,자기 인덕턴스와 비교
• 연관 참조 : 직렬 인덕터,정의, 예제, 병렬 분류,분류에 따른 예제 2개
• 연관 참조 : 병렬 인덕터, 정의, 공식, 예제 3개
• 연관 참조 : 유도 리액턴스,정의,위상 다이어그램, 주요 문제 및 해결책 4가지
• 연관 참조 : 플레밍의 왼손 법칙과 오른손 법칙, 이해, 차이점
• 연관 참조 : 패러데이 전자기 유도,패러데이 실험, 1법칙, 2법칙, 차이점, 중요성

2. 렌츠의 법칙의 정의

렌츠 법칙은 전자기 유도에 관한 중요한 원리로, 변하는 자기장에 의해 유도된 전류의 방향을 결정합니다.
이 법칙은 Faraday의 전자기 유도 법칙에 근거하여 설명됩니다.
Faraday의 법칙은 변하는 자기장이 전도체에 유도전류를 발생시킨다고 말합니다.
렌츠의 법칙은 이 유도된 전류의 방향을 결정하는 것입니다.

2-1) 렌츠의 전자기 유도 법칙

렌츠의 법칙은 전자기 유도 현상에 대한 방향성을 설명하는데 사용됩니다.
이 법칙은 다음과 같이 정의됩니다

• 전류 방향: 전기적 유도에 의해 도체에 유도된 전류의 방향은 원래 변하는 자기장을 생성한 원래 자기장과 반대 방향입니다.
• 플레밍의 오른손 법칙: 렌츠 법칙은 전기적 유도에 의해 발생하는 전류의 방향을 결정하는 데 사용됩니다.
  이 법칙에 따르면, 만일 우리가 오른손의 엄지, 검지, 중지를 각각 자기장의 방향, 전류의 방향, 유도된 힘의 방향으로 놓는다면, 중지의 방향이 유도된 전류의 방향이 됩니다.

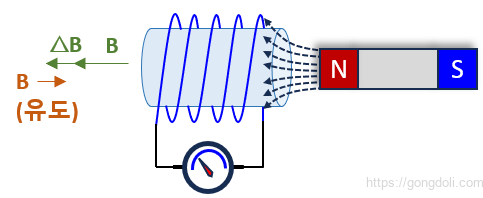

아래 예에서 자기장 “B”가 증가하는 경우 위와 같이 유도 자기장은 반대로 작용합니다.

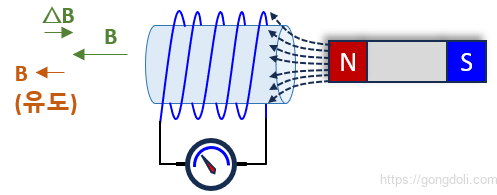

자기장 “B”가 감소할 때 – 위에서 보듯이 – 유도된 자기장은 다시 자기장과 반대로 작용합니다.
하지만 이번 ‘반대로’는 자기장이 감소하는 변화율과 반대이기 때문에 자기장을 증가시키는 작용을 한다는 것을 의미합니다.

렌츠 법칙은 패러데이의 유도법칙에 기초하고 있습니다.
패러데이의 법칙은 변하는 자기장이 전도체에 전류를 유도한다는 것을 알려줍니다.

2-2) 렌츠 법칙의 의미와 예시

렌츠 법칙은 다양한 현상과 응용에서 사용됩니다.
예를 들어, 자동차의 발전기나 전동기, 전기 변압기 등에서는 전기 유도를 통해 전류를 생성하고, 이를 통해 원하는 동작을 수행합니다.

렌츠의 법칙은 다음과 같은 상황에서 적용됩니다

• 자동차의 발전기: 자동차의 발전기는 회전하는 자석을 이용하여 전류를 생성합니다.
  이때 렌츠 법칙에 따라 발전기의 전류 방향이 결정됩니다.
• 전동기: 전동기는 전자기 유도를 통해 회전 운동을 생성합니다.
  렌츠의 법칙은 전동기의 동작 방향을 결정합니다.

2-3) 렌츠 법칙의 수식

렌츠 법칙은 전자기 유도에 관한 중요한 원리 중 하나로, 자기 유도를 설명합니다.
이 법칙에 따르면, 자기 유도로 인해 생성된 전류의 극성은 해당 전류가 생성된 자기장과 반대 방향으로 설정됩니다.
즉, 자기장의 변화로 인해 유도된 전류는 원래 자기장을 막으려는 방향으로 생성됩니다.

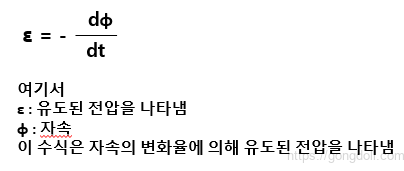

렌츠의 법칙은 다음과 같은 수식으로 표현됩니다.

음수 부호는 렌츠의 법칙에서의 핵심이며, 자기장의 변화와 유도된 전압 사이에 반대 관계를 보여줍니다

이러한 자기장의 변화는 코일 쪽으로 자석을 이동시키거나 코일을 자기장 안으로 이동시키거나 자기장 밖으로 이동시킴으로써 자기장 세기를 변화시키기 때문에 발생할 수 있습니다.

즉, 회로에서 유도되는 EMF의 크기는 자속의 변화 속도에 비례한다고 말할 수 있습니다.

렌츠 법칙은 흔히 다음과 같이 설명됩니다
“유도된 전류는 원래 자기장을 막으려고 한다.”

이를 이해하기 위해 우리는 다음의 예를 살펴볼 수 있습니다.
만약 자기장이 증가한다면, 유도된 전류는 이를 감소시키기 위해 생성됩니다.
반대로, 자기장이 감소한다면, 유도된 전류는 이를 증가시키려고 합니다.

3. 렌츠 법칙과 에너지 보존 법칙

에너지 보존을 준수하기 위해서는 렌츠 법칙에 따라 유도된 전류의 방향이 그것을 생성한 자기장과 반대되는 자기장을 만들어야 합니다.
사실, 렌츠의 법칙은 에너지 보존 법칙의 결과입니다.

만약 그렇지 않다면 어떻게 될까요?

만약 유도된 전류에 의해 생성된 자기장이 원래 자기장과 같은 방향이라면, 이 두 자기장은 결합되어 보다 큰 자기장을 만들 것입니다.
이 결합된 큰 자기장은 차례로 원래 유도된 전류의 두 배 크기의 전류를 유발할 것입니다.
그리고 이는 차례로 또 다른 자기장을 만들어 또 다른 전류를 유도할 것입니다.
그리고 계속해서 반복됩니다.

그래서 렌츠의 법칙이 유도된 전류가 그것을 생성한 자기장과 반대되는 자기장을 만들어야 한다고 규정하지 않는다면, 우리는 끝없는 양의 피드백 루프에 빠지게 될 것입니다.
(사실상 끝없는 에너지원을 만들게 됩니다).

렌츠의 법칙은 또한 뉴턴의 제3 법칙인 모션 법칙도 따릅니다
(즉, 모든 행동에는 반드시 같은 크기의 반대방향 반응이 있습니다).

만약 유도된 전류가 생성된 자기장의 방향과 같고 반대가 되지 않는 자기장을 만들게 되면, 이것만이 그 지역에서 자기장 변화에 저항할 수 있습니다. 이는 뉴턴의 제3 법칙과 일치합니다.

4. 렌츠의 법칙 상세 설명

렌츠의 법칙을 더 잘 이해하기 위해 다음 두 가지 경우를 생각해 보겠습니다

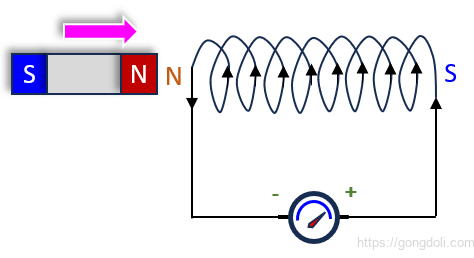

4-1) 첫 번째 : 자석이 코일 쪽으로 이동할 때

이 상황에서 자석이 코일 쪽으로 움직이면, 코일 주변의 자기장이 변화하게 됩니다.
패러데이의 전자기 유도 법칙에 따르면, 자기 플럭스의 변화는 코일에서 전기 유도력(EMF) 또는 전압을 유발합니다.

이제 렌츠의 법칙에 따르면, 코일에서 유도된 전류의 방향은 접근하는 자석에 의한 자기 플럭스의 변화를 반대하는 자기장을 생성합니다.
즉, 유도된 전류는 접근하는 자석의 자기 플럭스 변화를 방해하려는 자기장을 생성합니다.

손에 코일을 든다고 가정해 보겠습니다.
손가락이 접근하는 자석에 의해 생성된 자기장의 방향을 가리킨다고 가정하면, 렌츠의 법칙에 따라 유도된 전류는 생성된 자기장이 접근하는 자석의 자기장을 방해하도록 흐를 것입니다.

결과적으로, 유도된 전류는 접근하는 자석의 속도를 늦추거나 밀어내려는 방향으로 작용할 것입니다.
이는 렌츠의 법칙이 작동하는 예시로, 유도된 전류가 그것을 발생시킨 자기장의 변화에 저항하려고 작용하는 것을 보여줍니다.

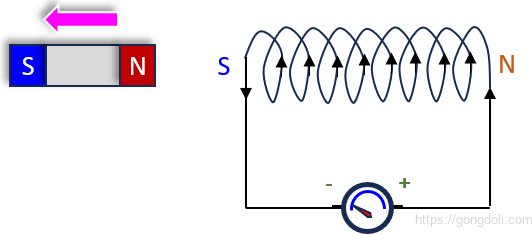

4-2) 두 번째 : 자석이 코일에서 멀어질 때

이 상황에서 자석이 코일에서 멀어지면, 코일 주변의 자기장이 변화하게 됩니다.
패러데이의 전자기 유도 법칙에 따르면, 이러한 자기 플럭스의 변화는 코일에서 전기 유도력(EMF) 또는 전압을 유발합니다.

렌츠의 법칙에 따르면, 코일에서 유도된 전류의 방향은 접근하는 자석에 의한 자기 플럭스의 변화를 반대하는 자기장을 생성합니다.
다시 말해서, 코일에서 유도된 전류는 멀어지는 자석의 자기장에 반대하는 자기장을 생성합니다.

손에 코일을 든다고 가정해 보겠습니다.
손가락이 멀어지는 자석에 의해 생성된 자기장의 방향을 가리킨다고 가정하면, 렌츠의 법칙에 따라 유도된 전류는 멀어지는 자석의 자기장을 반대하는 자기장을 생성할 것입니다.

코일 쪽의 자기 극성을 알면 오른손 규칙을 적용하면 유도 전류의 방향을 쉽게 결정할 수 있습니다.
이 경우 전류는 시계 방향으로 흐릅니다.

자기장 또는 전류의 방향을 찾으려면 오른손 엄지 규칙을 사용합니다. 즉 오른손의 손가락이 전류가 흐르는 방향을 가리키도록 와이어 주위에 놓이면 손가락의 컬링이 와이어에 의해 생성되는 자기장의 방향을 보여줍니다.

5. 렌츠의 법칙과 패러데이의 전자기 유도 법칙 비교

비교	렌츠의 법칙	패러데이의 전자기 유도 법칙
정의	유도된 전류의 방향은 유도된 자기장의 방향을 반대하도록 한다.	자기 플럭스의 변화로 인한 전기 유도를 설명하는 법칙
발견자	하인리히 렌츠	마이클 패러데이
현상	유도된 전류가 반응하는 자기장을 저항하는 방향으로 유도된다.	자기 플럭스의 변화가 코일에 전압을 유도하는 방향
표현	유도된 전류는 자기장의 변화에 반대하는 자기장을 생성한다	자기 플럭스의 변화에 의해 코일 주변에 전기 유도력이 생성된다.

렌츠의 법칙과 패러데이의 전자기 유도 법칙은 전자기 유도 현상을 설명하는 데 사용됩니다.
두 법칙은 서로 보완적이며, 자기장의 변화가 전류를 유도한다는 공통점을 가지고 있습니다.
렌츠의 법칙은 유도된 전류의 방향을 결정하고, 패러데이의 전자기 유도 법칙은 전류가 자기 플럭스의 변화에 어떻게 응답하는지를 설명합니다.
