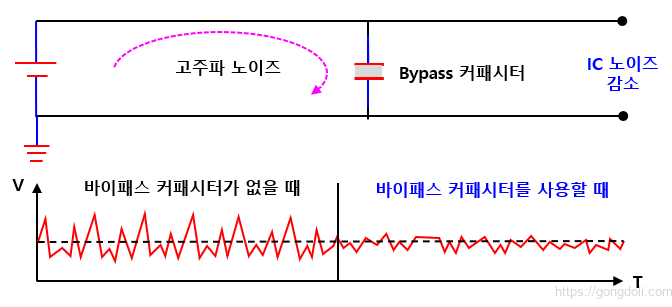

1. 바이패스 커패시터 원리는?
바이패스 커패시터는 전자 회로에서 중요한 구성 요소로, 전력 및 신호의 안정성을 유지하고 전자 장치의 성능을 향상시키는 역할을 합니다.
이 커패시터들은 전력 공급이나 신호 전달 중에 발생하는 잡음을 줄이고, 회로의 안정성을 유지하기 위해 사용됩니다.
바이패스 커패시터 원리는 전기적으로 충전 및 방전이 가능한 커패시터로서, 전류의 흐름을 일시적으로 저장하고 방출하는 역할을 합니다.
이들은 회로 내부의 전압을 일정하게 유지하고, 전원 공급 또는 신호 전달 시 발생하는 잡음이나 전압 변동을 흡수하여 안정화시킵니다.
바이패스 커패시터는 전력 공급 및 신호 전달 시 발생하는 고주파 잡음이나 전압 변동을 흡수하여 회로의 안정성을 유지하는 데 중요한 역할을 합니다.
또한 고주파 노이즈를 제거하고 회로의 성능을 최적화하여 신호의 왜곡을 방지합니다.
- 연관 참조 : 커패시터 원리, 동작, 특징과 장.단점, 선정 및 주의 사항
- 연관 참조 : 커패시터의 종류별 특징,극성 종류, 무극성 종류, 선택과 수명 관리
- 연관 참조 : 커패시터 직병렬, 직렬 예제, 병렬 예제, 직.병렬 예제
- 연관 참조 : MLCC 구조와 원리, SLCC vs. MLCC, 커패시턴스 값 결정, 세라믹 커패시터 특성
- 연관 참조 : AC 회로 커패시터, 동작, Phasor Diagram, 리액턴스, 예제 풀이 2개
- 연관 참조 : 탄탈 커패시터,구조, 종류, vs. 알루미늄 커패시터, vs. 세라믹 커패시터,용량값 읽는법
- 연관 참조 : 필름 커패시터, 구성 및 동작원리,사용되는 유전체와 특징,주요 특성 5가지
- 연관 참조 : 슈퍼 커패시터 원리, 구조, 구조별 종류 3가지, 장.단점 비교,기술 개발 동향
2. 바이패스 커패시터 역활
바이패스 커패시터는 전자 회로에서 핵심적인 역할을 수행하며, 전력 및 신호의 안정성을 유지하는 데 큰 영향을 미칩니다.
이들 커패시터는 주로 고주파 잡음을 제거하고 전원 공급 및 신호 전달 중에 발생하는 전압 변동을 보정하여 회로의 안정성을 유지합니다.
이러한 역할은 바이패스 커패시터 원리와 밀접하게 관련되어 있습니다.
2-1) 전원 회로에서의 역할
전원 회로에서 바이패스 커패시터의 역할은 전력 공급의 안정성을 유지하고 고주파 잡음을 제거하는 것입니다.
- 전력 공급 안정성 유지: 전원 회로에서는 전압이나 전류의 변동이 발생할 수 있습니다.
바이패스 커패시터 원리로 이러한 전압 및 전류의 변동을 보완하여 전원 공급을 안정화시킵니다.
특히 고주파에서 발생하는 노이즈나 스파이크와 같은 잡음을 흡수하여 전원 회로의 안정성을 유지하는 데 중요한 역할을 합니다. - 고주파 잡음 제거: 전원 회로에서는 고주파 잡음이 발생할 수 있습니다.
이러한 잡음은 전원 공급에 불안정성을 초래하고 전자 장치의 성능을 저하시킬 수 있습니다.
바이패스 커패시터 원리로 고주파 잡음을 흡수하여 회로의 안정성을 유지하고 전력 공급의 정확성을 보장합니다.
전원 회로에서 바이패스 커패시터는 전원 공급 선로와 접속되어 있으며, 전압이 불안정할 때 커패시터에 충전된 전하를 방출하여 전원 공급을 안정화합니다.
이는 전원 회로의 전압이 일정하게 유지되도록 하여 전자 장치의 정상 작동을 보장하는 데 중요한 역할을 합니다.
또한 바이패스 커패시터 원리로 인해 고주파 노이즈를 흡수하여 회로에 흡수되는 노이즈를 줄여주는 역할도 합니다.
이로써 전원 회로의 안정성을 유지하고 전자 장치의 신뢰성을 향상시킵니다.
따라서 전원 회로에서 바이패스 커패시터는 전력 공급의 안정성과 신호의 정확성을 유지하는 데 핵심적인 역할을 수행하며, 전자 기기의 성능을 향상시키는 데 기여합니다.
2-2) 신호 회로에서의 역할
신호 회로에서 바이패스 커패시터의 역할은 신호의 안정성을 유지하고 신호의 왜곡을 최소화하는 것입니다.
- 신호의 안정성 유지: 신호 회로에서는 입력되는 신호가 원래의 형태와 정확하게 전달되어야 합니다.
바이패스 커패시터 원리로 인해 신호가 전달되는 동안 발생할 수 있는 잡음이나 고주파 신호를 흡수하여 신호의 안정성을 유지합니다.
이는 신호가 왜곡되거나 손실되지 않고 정확하게 전달되도록 보장하는 데 중요합니다. - 신호의 왜곡 최소화: 신호 회로에서는 신호의 전달 과정에서 발생할 수 있는 왜곡을 최소화해야 합니다.
바이패스 커패시터 원리로 인해 회로 내의 전압 변동을 보정하여 신호의 왜곡을 최소화합니다.
특히 고주파에서 발생하는 노이즈나 잡음을 제거하여 신호의 정확성과 무결성을 유지하는 데 도움이 됩니다. - 신호의 정확한 전달: 바이패스 커패시터는 입력된 신호를 정확하게 전달하기 위해 신호의 주파수 특성을 유지하는 역할도 합니다.
이는 신호의 주파수 대역을 유지하여 정확한 데이터 전달을 보장하는 데 도움이 됩니다.
신호 회로에서 바이패스 커패시터 원리로 인해 일종의 필터 역할을 수행하여 입력되는 신호의 무결성을 유지하고 왜곡을 최소화합니다.
이를 통해 전자 장치나 통신 시스템에서 신뢰성 있는 데이터 전달이 가능해지며, 시스템의 성능을 향상시키는 데 기여합니다.
따라서 바이패스 커패시터는 신호 회로에서 중요한 구성 요소로서, 정확한 데이터 전달과 신호의 무결성을 보장하는 데 큰 역할을 합니다.
2-3) 잡음 제거와 안정화 기능
잡음 제거와 안정화 기능은 바이패스 커패시터 원리 중 중요한 기능 중 하나로, 전원 및 신호 회로에서 발생하는 잡음을 줄이고 전원 공급의 안정성을 유지하는 역할을 합니다.
- 잡음 제거: 회로에서는 다양한 원인으로 인해 잡음이 발생할 수 있습니다.
이러한 잡음은 전력 공급 또는 신호 전달에 방해를 줄 수 있으며, 전자 장치의 성능을 저하시킬 수 있습니다.
바이패스 커패시터 원리를 이용하여 회로에서 발생하는 잡음을 흡수하여 제거함으로써 신호의 정확성을 유지하고 성능을 향상시킵니다.
특히 고주파 잡음을 흡수하는 데 효과적이며, 이는 전원 공급의 안정성과 신호의 무결성을 유지하는 데 중요합니다. - 안정화 기능: 전원 및 신호 회로에서는 전압이나 전류의 변동이 발생할 수 있습니다.
이러한 변동은 전자 장치의 작동을 불안정하게 만들고 신호의 왜곡을 유발할 수 있습니다.
바이패스 커패시터 원리로 인해 회로의 전압이나 전류의 변동을 보정하여 안정화시킵니다.
이는 전자 장치가 안정적으로 작동하고 신호가 왜곡되지 않도록 보장하는 데 중요한 역할을 합니다.
바이패스 커패시터는 회로에서 발생하는 잡음을 흡수하고 회로의 안정성을 유지하는 데 중요한 구성 요소입니다.
이를 통해 전자 장치의 성능을 향상시키고 신호의 정확성을 유지할 수 있습니다.
따라서 바이패스 커패시터 원리를 이용하여 전력 및 신호 회로에서 필수적인 역할을 수행할 수 있으며, 전자 장치의 신뢰성과 성능을 향상시키는 데 중요한 역할을 합니다.
3. 디커플링 커패시터와 커플링 커패시터의 차이

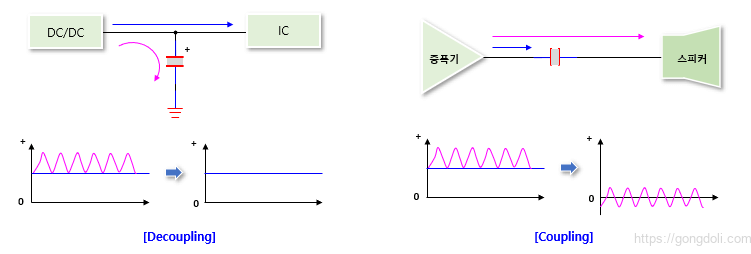

3-1) 디커플링 커패시터와 커플링 커패시터의 개념
- 디커플링 커패시터: 디커플링 커패시터는 전원 공급 회로에서 발생하는 고주파 잡음이나 스파이크와 같은 잡음을 제거하여 회로의 안정성을 유지하는 데 사용됩니다.
주로 전원 공급 회로에서 전력 공급 선로와 그라운드 사이에 연결되어 고주파 잡음을 흡수하고 전원 라인의 안정성을 향상시킵니다. - 커플링 커패시터: 커플링 커패시터는 두 개의 회로 또는 장치 간에 신호를 전달하는 데 사용됩니다.
주로 신호 전달 회로에서 입력 신호를 전달하는데 쓰이며, 고주파 신호의 통과를 돕고 다른 회로로 신호를 전달합니다.
주파수 특성에 따라 신호를 통과시키며, 저주파 또는 고주파 신호를 분리하는 역할을 합니다.

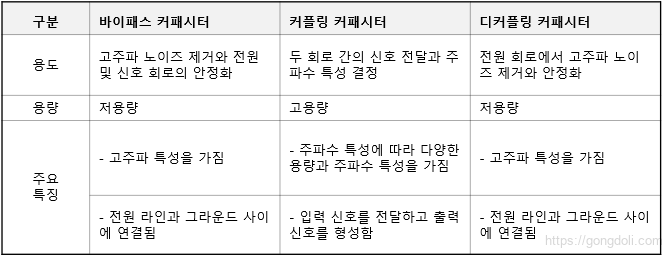

3-2) 각각의 용도와 특징 비교
디커플링 커패시터는 전원 공급 회로에서 고주파 잡음을 제거하여 안정성을 유지하는 역할을 하며, 저용량이고 고주파 특성을 가지고 있습니다.
커플링 커패시터는 두 개의 회로 또는 장치 간에 신호를 전달하고 주파수 특성을 조절하는 역할을 하며, 주로 높은 용량과 저주파 특성을 가지고 있습니다.
이러한 특성과 용도에 따라 디커플링 커패시터와 커플링 커패시터는 전자 회로에서 서로 다른 역할을 수행하고 있습니다
3-3) 위에 비교표를 보면 바이패스 커패시터와 디커플링 커패시터는 동일한거 아닌가요?
바이패스 커패시터와 디커플링 커패시터는 전자 회로에서 서로 다른 목적과 용도를 가지고 있습니다.
이 두 용어는 종종 혼동되기도 하지만, 그들 간에는 명확한 차이가 있습니다.
- 바이패스 커패시터
바이패스 커패시터는 주로 전원 공급 회로에서 사용됩니다.
주요 목적은 전원 라인과 그라운드 사이에 연결하여 고주파 노이즈를 흡수하여 전원 라인의 안정성을 유지하는 것입니다.
주파수 특성이 중요하며, 고주파 노이즈를 흡수하기 위한 것입니다. - 디커플링 커패시터
디커플링 커패시터는 전원 공급 회로에서 사용되며, 주로 IC (통합 회로)와 전원 공급 소스 간의 연결에 사용됩니다.
주요 목적은 전원 공급 회로에서 발생하는 고주파 노이즈를 제거하여 IC의 안정성을 유지하는 것입니다.
전원 공급 회로에서 발생하는 고주파 노이즈를 흡수하여 회로의 안정성을 유지합니다.
요약하자면, 바이패스 커패시터와 디커플링 커패시터는 모두 전원 공급 회로에서 사용되지만, 각각의 목적과 용도는 다릅니다.
바이패스 커패시터는 주로 고주파 노이즈를 제거하여 전원 라인의 안정성을 유지하고, 디커플링 커패시터는 IC의 안정성을 유지하기 위해 고주파 노이즈를 제거합니다.
4. 바이패스 커패시터 종류
4-1) 다양한 바이패스 커패시터의 종류와 특징
- Ceramic 바이패스 커패시터
특징: 높은 주파수 반응 속도와 우수한 고주파 특성을 가지며, 작은 용량에서도 효과적으로 작동합니다.
종류: X7R, X5R, NPO 등이 있으며, 각각의 특성에 따라 선택됩니다. - Aluminum Electrolytic 바이패스 커패시터
특징: 대용량 및 저주파 특성을 가지며, 저렴한 가격으로 제공됩니다.
그러나 고주파에서는 성능이 떨어질 수 있습니다.
종류: 극성이 있는 타입과 극성이 없는 타입이 있습니다. - Film 바이패스 커패시터
특징: 높은 주파수 특성과 안정성을 가지며, 다양한 온도 및 환경에서 작동할 수 있습니다.
종류: 폴리프로필렌 (PP), 폴리에스테르 (PET), 폴리카보네이트 (PC) 등이 있으며, 각각의 재질은 다양한 특성을 가집니다.
4-2) 주로 사용되는 바이패스 커패시터의 재질과 용량
- Ceramic 바이패스 커패시터: 주로 X7R 및 X5R 재질이 사용되며, 일반적으로 수 백 피코패럿 (pF)에서 수 백 나노패럿 (nF)의 용량을 가집니다.
- Aluminum Electrolytic 바이패스 커패시터: 주로 수 밀리패럿 (mF)에서 수 십 마이크로패럿 (μF)의 대용량을 가집니다.
- Film 바이패스 커패시터: 주로 몇 나노패럿 (nF)에서 수 마이크로패럿 (μF)의 용량을 가지며, 주로 PP나 PET 등의 재질이 사용됩니다.
이러한 다양한 바이패스 커패시터는 회로의 요구 사항과 성능 목표에 따라 선택됩니다.
예를 들어, 고주파 특성이 중요한 경우에는 Ceramic 바이패스 커패시터가 적합하며, 대용량이 필요한 경우에는 Aluminum Electrolytic 바이패스 커패시터가 선택될 수 있습니다.
종류와 용량은 회로의 안정성과 성능에 큰 영향을 미치므로 신중한 선택이 필요합니다.
5. 바이패스 커패시터 설계 시 주의 사항
- 주파수 특성 고려: 바이패스 커패시터를 선택할 때는 회로에서 발생하는 고주파 노이즈의 주파수 특성을 고려해야 합니다.
이를 위해 바이패스 커패시터의 고주파 특성이 필요하며, Ceramic 커패시터가 일반적으로 고주파 노이즈를 흡수하는 데 효과적입니다. - ESR과 ESL 고려: Equivalent Series Resistance (ESR)과 Equivalent Series Inductance (ESL)는 바이패스 커패시터의 성능에 영향을 미칩니다.
낮은 ESR과 ESL을 가진 바이패스 커패시터를 선택하여 회로의 안정성을 향상시킵니다. - 적절한 용량 선택: 바이패스 커패시터의 용량은 회로의 요구사항과 주파수 특성에 따라 결정되어야 합니다.
너무 작은 용량은 효과적인 노이즈 제거를 제한하고, 너무 큰 용량은 회로의 안정성을 저해할 수 있습니다.
6. 바이패스 커패시터의 수명과 교체 주기
바이패스 커패시터의 수명과 교체 주기는 여러 요인에 따라 달라집니다.
일반적으로 바이패스 커패시터의 수명은 그 사용 환경, 전압, 온도, 전류 및 커패시터의 재질 등에 따라 다르며, 정확한 수명을 예측하기 어렵습니다. 그러나 몇 가지 주요 요소를 고려할 수 있습니다.
- 사용 환경: 바이패스 커패시터가 사용되는 환경은 그 수명에 큰 영향을 줍니다.
진동, 충격, 습도, 먼지 등의 환경 요인은 커패시터의 성능과 수명을 저해할 수 있습니다. - 전압 및 전류: 바이패스 커패시터가 견딜 수 있는 최대 전압과 전류를 초과하면 수명이 단축될 수 있습니다.
- 온도: 고온은 커패시터의 수명을 줄일 수 있습니다.
고온에서 사용되는 경우, 수명을 예측할 때 이를 고려해야 합니다. - 재질: 커패시터의 재질에 따라 수명이 달라질 수 있습니다.
예를 들어, 알루미늄 전해 커패시터는 수명이 상대적으로 짧을 수 있습니다.
바이패스 커패시터가 고장을 일으킬 때는 전원 공급의 불안정성, 잡음의 증가, 전압 하강 등의 증상을 보일 수 있습니다.
따라서 이러한 증상이 나타날 때 바이패스 커패시터를 확인하고 필요한 경우 교체해야 합니다.
보통 바이패스 커패시터는 다른 전자 부품과 마찬가지로 교체 주기가 없습니다.
대신 시스템의 무결성과 안정성을 유지하기 위해 정기적인 시스템 점검과 유지보수를 수행해야 합니다.
