1. 쇼트키 다이오드 개요
다이오드는 반도체 소자로서 전류의 흐름을 한 방향으로 제어하는데 사용됩니다.
일반적인 PN 접합 다이오드는 p-형과 n-형 반도체를 결합하여 만들어집니다.
이것은 일종의 정류기로 작동하여, 특정 방향의 전압이 적용될 때에만 전류를 허용합니다.

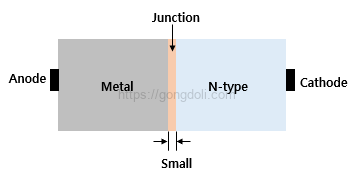

쇼트키 배리어 다이오드( SBD)는 일반 PN 접합 다이오드와는 다르게, p-형 반도체 대신 금속을 사용하여 만들어집니다.
이 금속-반도체 접합은 쇼트키 배리어를 형성하게 되는데, 이는 더 낮은 전압에서도 전류가 흐를 수 있게 합니다.
쇼트키 배리어 다이오드의 구성은 빠른 스위칭 속도와 낮은 전압 강하 특성을 가지며, 이로 인해 많은 응용 분야에서 유용하게 사용됩니다.
전압 강하가 낮기 때문에 쇼트키 다이오드는 전통적인 PN 접합 다이오드보다 더 빠르게 반응할 수 있습니다.
또한, 작은 전압 강하로 인해 전력 손실이 줄어들어 효율적인 에너지 변환을 가능케 합니다.
- 연관 참조 : 파워 다이오드와 반파 정류 회로, 예제, 평활 커패시터있는 반파 정류기
- 연관 참조 : 제너 다이오드 전압 안정화 회로 원리,특성과 항복 전압, 등가 회로,예제 풀이
- 연관 참조 : TVS 다이오드 원리, 극성 2가지, 제너 다이오드와 차이점
- 연관 참조 : 다이오드 클리핑 회로, 동작 원리, 바이어스 클리핑 회로, 제너 클리핑 회로
- 연관 참조 : 발광 다이오드 원리, 구조, 동작, 색상, I-V특성,예제 풀이
- 연관 참조 : 태양광 바이패스 다이오드,기능 5가지, 원리, 태양 전지 구조,필요성
- 연관 참조 : 레이저 다이오드, 발광 원리, 단자, 구조, 광 출력 특성,진동 파장
2. 쇼트키 배리어 다이오드 vs. 다른 다이오드
2-1) 비교
| 특징 | 쇼트키 배리어 다이오드(SBD) | 정류기 다이오드 | 스위칭 다이오드 | FRD (Fast Recovery Diode) |
|---|---|---|---|---|
| 동작 원리 | 금속과 반도체 접합으로 구성됨 | p-n 접합으로 구성됨 | 빠른 스위칭 속도와 높은 반복 주파수 | 고속 회복 속도를 갖음 |
| 전압 강하 | 매우 낮음 | 약 0.7V 이하 | 일반적으로 낮음 | 일반적으로 낮음 |
| 스위칭 속도 | 매우 빠름 | 일반적으로 보통 | 빠름 | 매우 빠름 |
| 주요 응용 분야 | 고주파 응용 및 고속 스위칭 회로 | 정류기, 반전 보호 회로 | 고속 스위칭 회로 | 고주파 응용, 고속 스위칭 회로 |
| 특이 사항 | 전압 강하가 낮고 빠른 스위칭 속도 | 전류가 한 방향으로 흐르도록 제한 | 효율적인 스위칭 작업을 위한 디자인 | 고속 스위칭 및 고주파 응용에 적합 |
3. 쇼트키 배리어 다이오드 순방향 전압
순방향 전압은 다이오드가 전류를 허용하여 특정 방향으로 흐를 때 다이오드의 양쪽 단자 간에 발생하는 전압을 의미합니다.
다이오드의 전류-전압 특성은 확산 장벽(확산 전위)에 의해 결정됩니다.
확산 장벽은 다이오드의 발전과정에서 발생하는 현상으로, 특히 작은 전류 영역에서 순방향 전압은 확산 전위와 비례합니다.
확산 전위는 반도체의 확산과 관련이 있으며, 전형적으로 pn 접합의 경우에는 n형 반도체와 p형 반도체 사이의 전도대 하단 가장자리 사이의 전위 차이로 정의됩니다.
금속-반도체 접합의 경우, 확산 전위는 반도체와 금속 간의 일종의 전위 차이로 나타납니다.

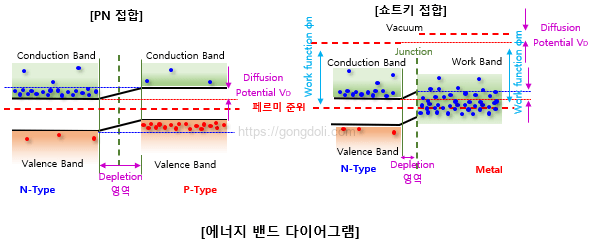

위에 에너지 밴드 다이어그램을 보면 편향되지 않은 pn 접합과 금속-반도체 접합을 보여줍니다.
pn 접합의 경우, 확산 전위는 도핑 농도에 따라 약간 변할 수 있습니다.
그러나 금속-반도체 접합의 확산 전위는 주로 반도체에 사용된 금속의 종류에 따라 결정됩니다.
일반적으로 금속-반도체 접합의 확산 전위는 pn 접합의 확산 전위보다 낮습니다.

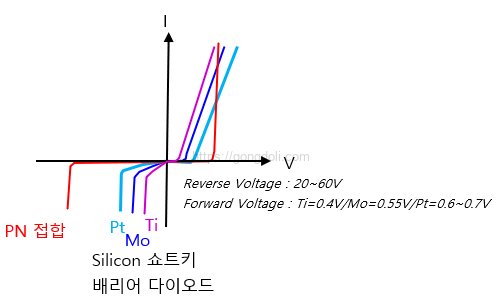

위의 그래프는 다양한 금속을 사용한 금속-반도체 접합의 VF–IF 곡선을 보여줍니다.
다이오드의 순방향 전압-전류 특성을 보여주는 이러한 곡선은 다이오드의 동작을 이해하는 데 도움이 됩니다.

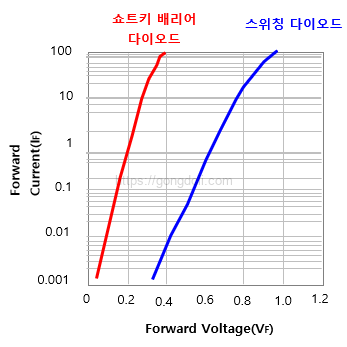

위의 그래프는 1SS427 스위칭 다이오드와 1SS416 쇼트키 배리어 다이오드(SBD)의 VF–IF 곡선을 비교합니다.
여기서 SBD는 동일한 순방향 전압에서 스위칭 다이오드보다 더 큰 순방향 전류를 제공한다는 것을 확인할 수 있습니다.
이러한 비교를 통해 다이오드의 특성과 성능을 평가하고 다양한 응용 분야에 적용할 수 있습니다.
4. 쇼트키 배리어 다이오드 역회복 시간

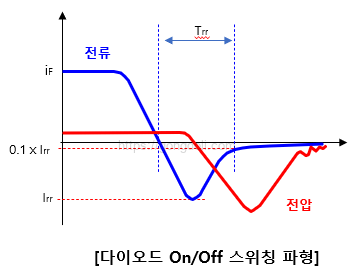

4-1) Reverse Recovery Time
다이오드와 기타 반도체 소자는 전류가 흐르도록 하기 위해 자유 전자와 홀(양의 부재)이 이동합니다.
이들은 접합 또는 기생 커패시터를 통해 생성된 확산 영역에 전기적인 축적을 일으키며, 적게 도핑된 영역에는 초과한 캐리어로 축적됩니다. 이러한 과정을 전도도 조절이라고 합니다.
활성 상태에서 꺼진 상태로 전환될 때, 소자들은 캐패시터와 같이 전자를 방출합니다.
이러한 전자 방출은 반대 방향으로의 전류 흐름으로 나타납니다.
이때의 전압(VF)은 양극이며, 전류(iF)는 제로부터 최대 역 회복 전류(Irr)까지 범위 내에 있습니다.
이 기간 동안에는 주로 확산 영역과 기생 커패시터에 축적된 전기적인 충전이 방출되어 음 방향으로의 전류가 발생합니다.
iF가 Irr에 도달하면, 전도도 조절에 기여한 초과 캐리어(전자와 홀)가 재결합되어 사라집니다.
이러한 재결합에 필요한 시간은 캐리어의 수명에 따라 달라집니다.
전도도 조절은 주로 양극성 소자인 pn 접합 다이오드에서 발생하지만, 단극성 소자인 쇼트키 배리어 다이오드(SBD)에서는 이러한 현상이 이론적으로 발생하지 않습니다.
따라서 SBD는 거의 역 회복 시간이 없습니다.

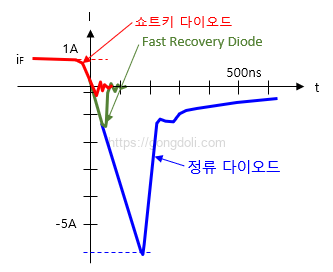

위의 그래프는 정류기 다이오드(VR=400 V, IF=1 A)와 고속 회복 다이오드(VR=600 V, IF=1 A) 및 SBD(VR=40 V, IF=2 A)의 역 회복 특성을 비교한 것입니다.
최대 정격 역 전압이 다르기 때문에 직접적인 비교는 어렵지만, 고속 회복 다이오드는 정류기 다이오드에 비해 훨씬 더 짧은 역 회복 시간을 나타내며, SBD는 역 회복 시간이 거의 없음을 보여줍니다.
5. 쇼트키 배리어 다이오드 장.단점
쇼트키 배리어 다이오드는 전류가 한 방향으로만 흐르는 반도체 장치 중 하나입니다.
이러한 다이오드는 일반적인 PN 접합 다이오드와는 다르게 금속과 반도체 사이에 형성되는 배리어를 이용하여 동작합니다.
5-1) 장점
- 낮은 순방향 전압 드롭: 쇼트키 다이오드는 일반적인 PN 접합 다이오드보다 순방향 전압 드롭이 낮습니다.
이는 전력 손실을 줄여주고, 더 효율적인 회로 운영을 가능하게 합니다. - 빠른 스위칭 속도: 쇼트키 다이오드는 빠른 스위칭 속도를 가지고 있어 고주파 응용에서 유용하게 사용됩니다.
- 낮은 역 회복 시간: 이 다이오드는 역 방향 전압에서 빠른 회복을 제공하여 회로의 성능을 향상시킵니다.
- 작은 크기: 쇼트키 다이오드는 작고 경량이며, 고밀도 집적 회로에서 공간을 절약하는 데 도움이 됩니다.
5-2) 단점
- 높은 비용: 일부 쇼트키 다이오드는 비용이 높을 수 있습니다.
- 역 방향 전압 특성: 쇼트키 다이오드는 역 방향 전압에 민감할 수 있으며, 이를 감소시키기 위해 추가적인 회로나 보호장치가 필요할 수 있습니다.
- 역 방향 특성: 일부 쇼트키 다이오드는 역 방향 전류가 존재할 수 있으며, 이는 특정 응용에서 문제를 일으킬 수 있습니다.
이러한 장단점을 고려하여 쇼트키 배리어 다이오드를 선택할 때는 해당 응용 프로그램의 요구 사항과 제약 사항을 고려해야 합니다.
