1. 슈퍼 메쉬 해석법이란?

전기 회로 분석에서 슈퍼 메쉬 해석법은 중요한 도구로 사용됩니다.
이 방법은 복잡한 회로를 분석하고 이해하는 데 도움이 되며, 특히 대규모 회로에서 유용합니다.
슈퍼 메쉬 해석법은 회로의 복잡성을 감소시키고 해결 과정을 간소화하여 효율적인 분석을 가능하게 합니다.

슈퍼 메쉬 해석법은 전기 회로 분석에서 사용되는 기술 중 하나로, 복잡한 회로를 단순화하고 해결하는 데 도움을 줍니다.
이 방법은 회로를 구성하는 여러 메쉬(루프)를 조합하여 슈퍼 메쉬를 형성하고, 이를 기반으로 전류와 전압을 계산하는 방법입니다.
슈퍼 메쉬는 회로의 여러 부분을 통합하여 단일한 메쉬로 표현함으로써 분석의 복잡성을 줄입니다.

슈퍼 메쉬 해석법(Supermesh Analysis)은 복잡한 회로를 간소화하고 효율적으로 해결하는 데 중요합니다.
대규모 회로에서는 다양한 전압 소스, 전류 소스 및 저항이 복잡하게 연결되어 있을 수 있습니다.
이러한 회로를 전통적인 메쉬 분석법으로 분석하기는 어렵고 복잡할 수 있습니다.
슈퍼 메쉬 해석법은 이러한 복잡성을 감소시키고 회로를 간소화하여 더 쉽게 분석할 수 있도록 도와줍니다.
따라서 슈퍼 메쉬 해석법은 전기 공학 및 회로 이론에서 필수적인 도구로 사용됩니다.

• 연관 참조 : 키르히호프의 회로 법칙, KCL, KVL, 예제, KCL vs. KVL,적용과 한계
• 연관 참조 : 메쉬 전류 분석,Mesh Current Analysis,예제, 장점 3가지, 다른 분석과 비교
• 연관 참조 : 노드 전압 분석, 분석 방법 5단계, 예제, 메쉬 전류 분석과 비교

2. 슈퍼 메쉬 해석법을 사용하는 이유

2-1) 키르히호프의 법칙(KVL)으로 회로 해석

KVL(Kirchhoff’s Voltage Law)은 전기 회로 분석에서 사용되는 중요한 법칙 중 하나입니다.
KVL은 전기 회로에서 폐쇄된 경로(루프)를 따라 전압의 총합이 0이 되어야 함을 나타냅니다.
이것은 에너지 보존의 원리에 근거하여 전압 소스가 제공하는 에너지와 전압 강하가 발생하는 에너지 손실이 일치해야 함을 의미합니다.

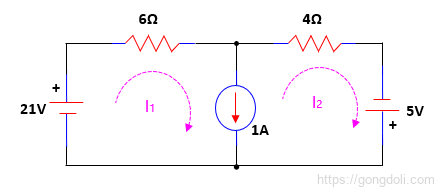

아래 회로에서 메쉬 전류 i₁ 및 i₂를 찾아보겠습니다.

회로를 분석하기 전에 주어진 구성 요소와 회로의 특성을 파악하는 것이 중요합니다.

• 회로에는 두 개의 저항과 두 개의 전압 소스가 이미 제공된 값을 가지고 있음.
• 또한 아래쪽 방향으로 1A 전류를 제공하는 중간 분기에 전류 소스가 있음.

메시 1에서는 21V 전압 소스, 6Ω 저항 및 1A 전류 소스가 포함되어 있습니다.
먼저, 지정된 메쉬 전류 i1 및 i2는 시계 방향으로 흐르는 것으로 가정하겠습니다.

그러면, Kirchhoff의 전압 법칙(KVL)에 따라 회로의 모든 루프에서 전압의 합은 21V와 같아야 합니다.

저항에 대한 전압 강하는 오옴의 법칙을 사용하여 상대적으로 쉽게 계산할 수 있지만, 전류 소스의 경우는 어떻게 될까요?
현재로서는 전류 소스에 대한 정보가 부족하기 때문에 전압 강하를 결정할 수 없습니다.
따라서 우리는 이 문제를 해결하기 위해 전류 소스의 전압 강하가 어떤 값을 가질지 가정할 필요가 있습니다.

이를 V_X라고 가정해 보겠습니다.

이제 전류 소스의 전압 강하를 V_x로 간주하여 메시 1에 KVL을 적용하면,

21-6I₁-V_x=0
V_x=21-6I₁

마찬가지로 메시 2에 KVL을 적용하면

V_x-4I₂+5=0
V_x=4I₂-5

따라서 두 방정식을 정리하면(V_x)

21-6I₁=4I₂-5
21-6I₁-4I₂+5=0

방정식에는 여전히 두 개의 미지수가 있습니다.
i₁ 과 i₂ 따라서 이를 풀기 위해 다른 방정식이 필요합니다.

위 그림에서 메쉬 전류 I ₁은 전류 소스로부터의 1A 전류와 같은 방향으로 흐르고 있지만, I ₂는 전류 소스의 방향과 반대임을 알 수 있습니다.
이 조건을 표현하면

I₁-I₂=1

즉, 위에 2개의 방정식을 풀면 답을 얻을 수 있습니다.

2-2) 슈퍼 메쉬 해석법으로 회로 해석

슈퍼 메쉬 해석법을 사용해서 다시 계산해 보겠습니다.

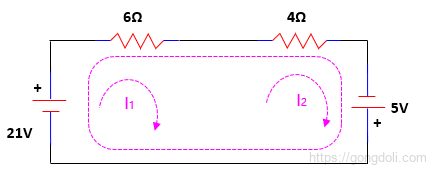

슈퍼 메쉬 해석법에서는 두 메시 간에 공통적인 현재 소스가 포함된 분기를 제거하는 것으로 시작합니다.
메쉬 1과 메쉬 2 사이에 공통적인 중간 분기입니다.
따라서 제거한 후에는 두 메쉬 전류를 모두 포함하는 더 큰 루프가 남습니다.
이를 ‘수퍼 메시’라고 합니다.

이제 이 슈퍼 메시에 대한 KVL 방정식을 작성해 보겠습니다.

21-6I₁-4I₂+5=0

KVL에 비해 더 적은 단계로 동일한 공통 메쉬 방정식을 다시 한 번 얻었습니다.
이것이 슈퍼 메시 해석법을 사용하는 장점입니다.

I₁-I₂=1
I₁=1+I₂

이제 이 I₁ 값을 슈퍼 메쉬 해석법을 사용하여 얻은 일반적인 메시 방정식에 대입하여 필요한 값을 찾을 수 있습니다.

21-6(1+I₂)-4I₂+5=0
21-6-6I₂-4I₂+5=0
20-10I₂=0
10I₂=20
I₂=2A

이제 두 메쉬 전류 사이의 관계를 보여주는 방정식에서 이 I₂ 값을 대체할 수 있습니다

I₁=1+2=3A

위와 같이 메쉬 전류를 최종적으로 구할 수가 있습니다.

3. 슈퍼 메쉬 해석법 예제

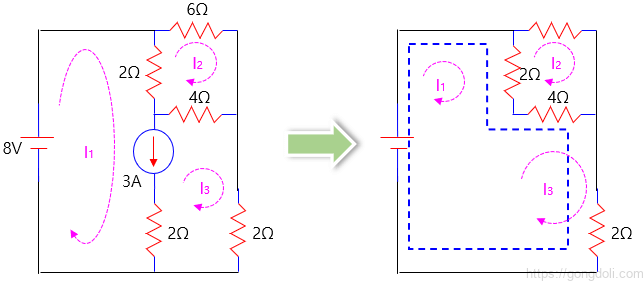

왼쪽 아래 회로의 메쉬 전류 i₁, i₂ 및 i₃을 구해보도록 하겠습니다.

주어진 네트워크에는 3개의 메시가 있습니다.
이 네트워크에는 제공된 저항과 전압 소스 외에도 메시 1과 메시 3 사이에 전류 소스가 공유됩니다.
이런 구성에서는 ‘슈퍼 메시’ 방법을 적용할 수 있습니다.

위쪽 그림 오른쪽처럼 현재 소스가 있는 분기를 제거하여 메시 1과 메시 3을 하나의 ‘슈퍼 메시’로 결합합니다.

메쉬 전류 i2가 흐르는 메쉬 2는 현재 소스와 공통 분기를 공유하지 않기 때문에 그대로 유지됩니다.
이제 ‘슈퍼 메시’에 Kirchhoff의 전압 법칙(KVL)을 적용하여 일반적인 메쉬 방정식을 얻을 수 있습니다.

8-2(I₁-I₂)-4(I₃-I₂)-2I₃=0
8-2I₁+2I₂-4I₃+4I₂-2I₃=0
8-2I₁+6I₂-6I₃=0
8=2I₁-6I₂+6I₃=0

메시 전류 I₂로 메시2에 KVL 적용

-6I₂-4(I₂-I₃)-2(I₂-I₁)=0
-6I₂-4I₂+4I₃-2I₂+2I₁=0
-12I₂+4I₃+2I₁=0
0=-2I₁+12I₂-4I₃

우리가 제거한 분기는 세 번째이자 가장 중요한 방정식인 두 메쉬 전류 간의 관계를 제공합니다.
I₁은 전류원으로 인해 3A 전류의 방향을 지지하고 I₃은 반대 방향이기 때문에 다음과 같이 표현할 수 있습니다.

I₁-I₃=3

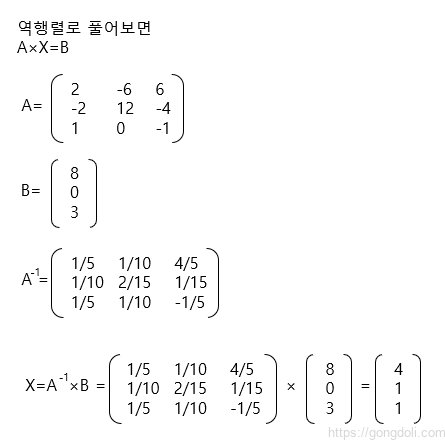

이제 3개의 방정식과 3개의 미지수가 있습니다.

2I₁-6I₂+6I₃=8
-2I₁+12I₂-4I₃=0
I₁-I₃=3

마지막으로, 메쉬 전류의 값을 다음과 같이 구했습니다.

I₁=4A, I₂=1A, I₃=1A

4. 슈퍼 메쉬 해석법의 중요성과 활용성

슈퍼 메쉬 해석법은 회로 분석에서 중요하며 다양한 응용 가능성을 가지고 있습니다.
이 방법은 복잡한 회로를 간단하게 해결할 수 있는 강력한 도구로써 그 중요성이 부각되고 있습니다.

4-1) 중요성

슈퍼 메쉬 해석법은 복잡한 회로에서 메쉬 분석을 효과적으로 수행할 수 있는 방법을 제공합니다.
특히 여러 개의 메쉬(루프)가 상호작용하는 복합적인 회로에서 유용하게 활용됩니다.
이를 통해 복잡한 전기 회로를 더 효율적으로 이해하고 분석할 수 있습니다.

4-2) 활용성

슈퍼 메쉬 해석법은 다양한 전기 공학 분야에서 활용될 수 있습니다.
예를 들어, 아날로그 전자, 제어 시스템, 통신 공학 등 여러 분야에서 회로 분석은 기본이며, 슈퍼 메쉬 해석법은 이러한 분야에서 복잡한 회로 문제를 해결하는 데 유용합니다.

4-3) 미래 발전 가능성

슈퍼 메쉬 해석법은 계속해서 발전 가능성이 높은 분야 중 하나입니다.
전력 전자, 신재생 에너지, 스마트 그리드 등과 같이 미래의 전기 공학 분야에서 슈퍼 메쉬 해석법은 더욱 중요한 역할을 할 것으로 예측됩니다.
새로운 기술 및 시스템의 도입으로 인해 복잡한 회로가 더욱 증가할 것이며, 이에 대응하기 위한 효과적인 해석 도구로서 슈퍼 메쉬 해석법이 더욱 확장될 것으로 기대됩니다.

요약하면, 슈퍼 메쉬 해석법은 현대 전기 공학 분야에서 중요한 분석 기술로 자리매김하고 있으며, 미래에도 더 많은 발전 가능성을 지니고 있습니다.
