1. Signal 다이오드란?
다이오드는 직류 변환기로서 자주 사용되며, 신호를 병합하는 데 mixers로 사용되거나 회로를 여닫는 스위치로 사용됩니다.
mixers에서의 다이오드는 신호를 감지하는 데 사용되며, 이러한 다이오드는 일반적으로 신호 다이오드라고 합니다.
간단하고 전통적인 신호 다이오드 용도는 기본 다이오드 스위치로 동작합니다.
신호 다이오드는 빠른 회복 시간의 장점이 있으며, 신호 처리에 광범위하게 사용됩니다.
신호 다이오드는 디지털 장치에서 클록 기능으로 사용될 수 있으며, 마이크로컨트롤러의 역신호로 인한 손상을 방지하기 위해 함께 사용됩니다.
신호 다이오드는 일반적으로 짧은 지속 시간의 펄스 파형이 일반적으로 클리핑되는 스위칭 및 클리핑 응용에서 사용될 수 있습니다.
일반적으로 작은 신호 다이오드의 PN 접합은 유리로 캡슐화되어 PN 접합을 보호하며, 본체 한쪽 끝에 빨간색 또는 검은색 줄이 있어 어느 쪽이 음극 터미널인지 쉽게 식별할 수 있습니다.
가장 보편적으로 사용되는 유리 캡슐화 신호 다이오드는 흔한 1N4148과 그와 동등한 1N914 신호 다이오드입니다.
작은 신호 및 스위칭 다이오드는 일반적으로 정류기 다이오드와 비교하여 전력 및 전류 등급이 현저하게 낮습니다.
하지만, 고주파 응용에서 우수한 성능을 발휘하며, 짧은 지속 시간 펄스 파형을 다루는 클리핑 및 스위칭과 같은 작업에 능숙합니다.
- 연관 참조 : 반도체 도핑이란?, 에너지 밴드와 도핑 과정,N형 반도체, P형 반도체, N & P형 차이점
- 연관 참조 : PN 접합 다이오드,PN 접합이란?, 이상적인 다이오드,등가회로, 전류-전압 특성
- 연관 참조 : 다이오드 종류, 16개의 종류 및 특성, 심볼
- 연관 참조 : 파워 다이오드와 반파 정류 회로, 예제, 평활 커패시터있는 반파 정류기
- 연관 참조 : 전파 정류 회로, 동작 원리, 출력 파형, 브리지 정류, 평활 커패시터, 장점 3가지와 단점

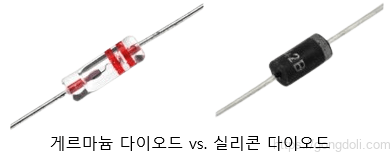

2. 실리콘 vs. 게르마늄 신호 다이오드
실리콘 신호 다이오드와 게르마늄 신호 다이오드는 각각 실리콘과 게르마늄 반도체 소재로 만들어진다는 점에서 기본적인 차이가 있습니다.
2-1) 전기적 특성
실리콘과 게르마늄 다이오드의 전기적 특성에는 몇 가지 중요한 차이가 있습니다.
- 전압-전류 특성 (V-I Characteristics)
실리콘 다이오드와 게르마늄 다이오드는 전압-전류 특성이 다릅니다.
실리콘 다이오드는 보통 더 높은 정방향 전압 드롭을 가지고 있고, 이에 따라 전류-전압 곡선이 더 가파르게 표현됩니다.
반면에 게르마늄 다이오드는 더 낮은 전압 드롭을 가지고 있으며, 그에 따라 전류-전압 곡선이 더 완만하게 표현됩니다. - 전압 드롭 (Forward Voltage Drop)
실리콘 다이오드는 일반적으로 0.6V에서 0.7V 정도의 전압 드롭을 가집니다.
이에 비해 게르마늄 다이오드는 약 0.2V의 더 낮은 전압 드롭을 가집니다. - 역방향 전류 (Reverse Current)
역방향 전류는 게르마늄 다이오드에서 더 높을 수 있습니다.
게르마늄 다이오드는 역방향 전류가 더 큰 경향이 있으며, 이는 역방향 전압이 증가함에 따라 더 많은 전류가 흐르는 것을 의미합니다.
실리콘 다이오드는 역방향 전류가 일반적으로 더 낮습니다. - 회복 시간 (Recovery Time)
게르마늄 다이오드는 일반적으로 실리콘 다이오드보다 빠른 회복 시간을 가집니다.
이는 다이오드가 정방향에서 역방향으로 전환될 때, 다시 정방향으로 동작하기까지 걸리는 시간을 의미합니다.
게르마늄 다이오드의 빠른 회복 시간은 고주파 응용에 유용합니다.
이러한 차이점들은 실리콘과 게르마늄 다이오드가 서로 다른 응용 분야 및 조건에 적합하도록 만들어 줍니다.
선택할 때 이러한 차이점을 고려하여 적절한 다이오드를 선택할 수 있습니다.
2-2) 전압 Drop
실리콘과 게르마늄 다이오드의 전압 Drop(Forward Voltage)은 그 차이가 다이오드의 소자 재료에 의해 결정됩니다.
- 실리콘 다이오드의 전압 Drop
실리콘 다이오드는 전파 밴드 갭이 크기 때문에 상대적으로 높은 전압 Drop을 갖습니다.
일반적으로 실리콘 다이오드의 전압 떨어짐은 약 0.6V에서 0.7V 사이입니다.
이는 다이오드가 정방향 전압을 받았을 때 전압이 떨어지는 양을 의미합니다.
실리콘 다이오드는 주로 높은 전압 및 고전력 응용에 적합합니다. - 게르마늄 다이오드의 전압 Drop
반면에 게르마늄 다이오드는 실리콘보다 작은 전파 밴드 갭을 갖기 때문에 상대적으로 낮은 전압 Drop을 갖습니다.
게르마늄 다이오드의 전압 떨어짐은 보통 약 0.2V 정도입니다.
따라서 게르마늄 다이오드는 실리콘 다이오드보다 낮은 전압에서도 효과적으로 동작하며, 저전력 및 저전압 응용에 적합합니다.
2-3) 용도
실리콘 신호 다이오드는 고성능 응용에 주로 사용됩니다.
고주파 응용이나 디지털 신호 처리와 같은 응용에 적합합니다.
게르마늄 신호 다이오드는 특히 낮은 전압에서의 응용이 필요한 경우에 사용됩니다.
예를 들어, 오디오 앰프나 저주파 신호 감지기 등에 적합합니다.
3. 신호 다이오드 V-I 특성
신호 다이오드의 V-I (전압-전류) 특성은 해당 다이오드가 다양한 전압 및 전류 조건에서 어떻게 동작하는지를 보여줍니다.
3-1) Forward Bias 영역
정방향 편향 영역에서는 다이오드에 가해진 전압이 양수일 때, 신호 다이오드는 비교적 낮은 정방향 전압강하를 나타냅니다.
이는 전압이 증가할수록 다이오드를 통한 전류가 상당히 증가함을 의미합니다.
이 영역에서의 V-I 곡선은 전압이 증가함에 따라 전류가 지수적으로 증가하는 것을 일반적으로 보여줍니다.
3-2) Reverse Bias 영역
역방향 편향 영역에서는 다이오드에 가해진 전압이 음수일 때, 신호 다이오드는 이상적으로 전류 흐름을 차단합니다.
이 영역에서의 V-I 곡선은 이상적으로는 최소한의 역방향 전류만 나타나며, 다이오드가 차단 상태를 유지합니다.
3-3) Breakdown Voltage
신호 다이오드는 역방향 편향 영역에서 무단 도전을 방지하기 위해 높은 붕괴 전압을 갖도록 설계됩니다.
이는 고전압까지 역방향 전압이 증가해도 다이오드가 차단 특성을 유지하는 것을 의미하며, 일정한 임계 전압인 붕괴 전압에 도달하면 다이오드가 붕괴되어 역방향 전류가 흐를 수 있습니다.
3-4) Cut-off 영역
정방향 및 역방향 편향 영역 사이에는 차단 영역이 있습니다.
이 영역에서는 다이오드가 전류를 차단하고 끊는 지점으로, 전압 및 전류에 관계없이 전류가 최소한으로 유지됩니다.
총적으로 신호 다이오드의 V-I 특성은 전자 회로에서 작은 신호 전류를 처리할 수 있도록 설계되어 있으며, 전압 및 전류의 정밀한 제어가 필요한 신호 처리에 효과적으로 사용됩니다. 이러한 특성은 다이오드가 신호를 효율적으로 정류, 감지 또는 변조하는 데 있어 왜곡을 최소화할 수 있도록 합니다.
3. 신호 다이오드 중요 Parameters
신호 다이오드는 전자 회로에서 중요한 구성 요소로서, 다양한 전압 및 전류 등급으로 제공되어 다양한 응용에 맞추어 선택됩니다.
이러한 핵심 매개변수를 이해하는 것은 올바른 선택과 신뢰할 수 있는 동작을 위해 중요합니다.
4-1) 최대 정방향 전류(Maximum Forward Current)
최대 정방향 전류는 다이오드가 정방향으로 작동할 때 안전하게 허용되는 최대 전류를 의미합니다.
다이오드가 양극에 양전압이 가해지면 전류가 다이오드를 통과합니다.
이때 최대 정방향 전류는 다이오드의 내부 구조 및 소재에 따라 결정됩니다.
이전류는 일반적으로 다이오드의 손실을 최소화하고 안전한 작동을 보장하기 위해 제조업체에서 지정된 값으로 정의됩니다.
만약 최대 정방향 전류를 초과하면 다이오드 내부에서 과열이 발생할 수 있으며, 이는 다이오드의 손상과 기능의 감소로 이어질 수 있습니다.
예를 들어, 최대 정방향 전류가 100mA로 지정된 다이오드는 정방향 전류가 100mA를 초과하지 않도록 설계되었습니다.
이러한 정보는 다이오드를 선택할 때 회로의 요구 사항을 충족시키고 다이오드를 안전하게 운영하기 위해 중요한 역할을 합니다.
4-2) 최대 역 전압(Peak Inverse Voltage)
최대 역 전압은 다이오드가 역방향으로 작동할 때 허용되는 최대 전압입니다.
다이오드는 정방향으로 바이어스되었을 때에만 전류를 통과시키며, 역방향 전압이 가해지면 전류가 흐르지 않거나 매우 작게 흐릅니다.
그러나 역전압이 일정 수준 이상으로 높아지면 다이오드의 절연이 깨어지고 전류가 흐르기 시작할 수 있습니다.
이러한 현상은 다이오드를 손상시키고 회로의 신뢰성을 저하시킬 수 있습니다.
따라서 최대 역 전압은 다이오드가 안전하게 동작할 수 있는 역전압의 한계를 나타냅니다.
예를 들어, 최대 역 전압이 50V로 지정된 다이오드는 역전압이 50V를 초과하지 않도록 설계되었습니다.
이러한 정보는 회로 설계자가 다이오드를 선택할 때 역전압 스파이크 또는 역전압이 발생할 수 있는지 여부를 고려할 수 있도록 도와줍니다.
4-3) 총 소비 전력(Total Power Dissipation)
총 소비 전력은 다이오드가 전류를 통과할 때 소비하는 전력의 총량을 나타냅니다.
이는 다이오드의 정방향 전압 드롭과 흐르는 전류에 따라 결정됩니다.
전력은 전압과 전류의 곱으로 계산되며, 다이오드에 인가된 전압과 흐르는 전류를 고려하여 총 소비 전력을 계산할 수 있습니다.
다이오드가 전류를 통과할 때 일정 수준의 전압을 갖게 되고, 이로 인해 일정량의 전력이 소비됩니다.
총 소비 전력은 다이오드가 발생시키는 열의 양과 직접적으로 관련이 있습니다.
따라서 다이오드가 설계된 최대 소비 전력을 초과하는 전류를 통과할 경우, 다이오드는 과열되고 손상될 수 있습니다.
이러한 이유로, 총 소비 전력은 다이오드의 신뢰성과 안정성을 평가하는 데 중요한 요소입니다.
일반적으로 다이오드 제조업체는 다이오드의 총 소득 전력을 명시하며, 이 값은 회로 설계 시 다이오드의 선택과 안전한 운영을 지원하는 데 도움이 됩니다.
4-4) 최대 동작 온도(Maximum Operating Temperature)
최대 동작 온도는 다이오드가 안전하게 작동할 수 있는 최대 온도를 나타냅니다.
온도가 높아지면 다이오드의 전기적 특성이 변화하고, 심지어 다이오드가 손상될 수 있습니다.
따라서 최대 동작 온도는 다이오드가 안정하게 작동하고 전기적 특성이 변형되지 않도록 보장하기 위해 중요합니다.
이 온도는 일반적으로 다이오드의 데이터 시트에 명시되며, 다이오드가 설계된 환경에서 안전하게 작동할 수 있는 온도 범위를 제공합니다.
예를 들어, 다이오드의 최대 동작 온도가 125°C로 명시되어 있다면, 다이오드는 이 온도 이하에서 안정하게 작동할 수 있습니다.
따라서 설계 시에는 다이오드가 최대 동작 온도를 초과하지 않도록 주의해야 합니다.
그렇지 않으면 다이오드의 성능이 저하되거나 손상될 수 있습니다.
일반적으로 최대 동작 온도를 설정할 때는 설계값 대비 약 10%~20% 정도의 마진을 고려하는 것이 일반적입니다.
이는 다이오드가 예상되는 온도 상승 및 환경 조건 변화에 대비하여 안정한 운영을 보장하기 위한 것입니다.
따라서 다이오드의 최대 동작 온도를 선택할 때는 해당 다이오드의 데이터 시트에서 제공하는 값에 10%~20% 정도를 추가하여 안정한 운영을 위한 여유를 확보하는 것이 좋습니다.
이러한 마진을 고려함으로써 다이오드의 신뢰성과 안정성을 보다 효과적으로 유지할 수 있습니다.

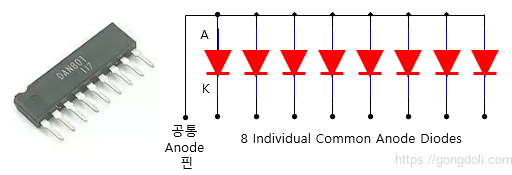

3. 신호 다이오드 배열(Arrays)
Signal Diode Arrays는 하나의 패키지에 여러 개의 신호 다이오드가 포함된 반도체 소자입니다.
다이오드 배열은 다양한 회로 및 시스템에서 사용됩니다.
예를 들어, 주파수 혼합기, 신호 발생기, 무선 통신 시스템, 레이더 시스템 등에서 사용될 수 있습니다.
이러한 다이오드 배열은 전자 장치의 신호 처리 및 관리에 중요한 역할을 합니다.
다이오드 배열을 사용하면 회로 설계를 간소화하고 신뢰성을 향상시킬 수 있습니다.
또한 작은 공간에 여러 다이오드를 통합하여 전자 장치의 크기와 무게를 줄이는 데 도움이 됩니다.
이러한 이유로, 다이오드 배열은 다양한 응용 분야에서 널리 사용되고 있습니다.
신호 다이오드 배열은 전자 회로에서 매우 중요한 역할을 하는데, 이는 고속 데이터 라인이나 입출력 병렬 포트와 같은 핵심 부분을 보호하기 위한 다양한 기능을 제공합니다.
먼저, 신호 다이오드 배열은 고속 데이터 라인이나 병렬 포트와 같은 민감한 회로를 전압 변동이나 정전기 방전 (ESD)로부터 보호하는 데 사용됩니다.
이러한 변동은 회로에 손상을 줄 수 있으므로 이를 방지하는 것은 매우 중요합니다.
다이오드 배열은 두 개의 다이오드를 시리즈로 연결하여 데이터 라인과 공급 레일 사이의 전압을 안정화하는 데 사용됩니다.
이렇게 함으로써 전압의 갑작스러운 변동이나 ESD에 의한 과전압을 효과적으로 제어할 수 있습니다.
또한, 다이오드 배열은 다양한 전압 조절 또는 감소 회로를 형성하는 데 사용될 수 있습니다.
여러 다이오드를 직렬로 연결하면 전압을 합산하여 전압 감소 또는 조절을 달성할 수 있습니다.
이는 전압이나 전류를 정밀하게 제어해야 하는 경우에 매우 유용합니다.
또한, 신호 다이오드 배열은 단일 패키지 내에서 여러 데이터 라인을 보호하는 데 효과적입니다.
한 번의 구성으로 최대 8개의 데이터 라인을 보호할 수 있으므로 회로 설계를 간소화하고 신뢰성을 높일 수 있습니다.
이러한 방식으로, 신호 다이오드 배열은 전자 회로에서 다양한 용도로 사용되며, 안정적인 운영과 데이터 라인의 보호를 위한 중요한 구성 요소로 자리 잡고 있습니다.
