1. 쌍안정 멀티바이브레이터 회로란?
1-1) 쌍안정 멀티바이브레이터의 정의
쌍안정 멀티바이브레이터 회로는 두 개의 안정된 상태, 즉 ‘켜짐(On)’과 ‘꺼짐(Off)’ 상태를 유지할 수 있는 특성을 가지고 있습니다.
그래서 플립플롭(Flip-Flop)이라는 이름으로도 많이 불립니다.
“플립”은 회로가 한 상태에서 다른 상태로 전환될 때 사용되고, “플롭”은 다시 처음 상태로 돌아갈 때를 의미합니다.
이 회로의 중요한 특징은 외부에서 트리거(Trigger) 신호를 받기 전까지는 현재 상태를 유지한다는 것입니다.
1-2) 두 개의 안정 상태 설명
쌍안정 멀티바이브레이터 회로는 이름에서 알 수 있듯이 두 개의 안정된 상태를 가집니다.
여기서 안정된 상태는 전압이 특정 값에 도달한 후 그 상태를 변화 없이 유지할 수 있는 상태를 의미합니다.
예를 들어, 트랜지스터 기반 쌍안정 멀티바이브레이터 회로에서는 하나의 트랜지스터가 켜져 있을 때 다른 트랜지스터는 꺼져 있는 상태가 됩니다.
하나의 안정된 상태는 첫 번째 트랜지스터가 ‘ON’ 상태에 있고 두 번째 트랜지스터가 ‘OFF’ 상태에 있을 때입니다.
두 번째 안정된 상태는 그 반대로, 첫 번째 트랜지스터가 ‘OFF’ 상태에 있고 두 번째 트랜지스터가 ‘ON’ 상태에 있을 때입니다.
이 두 상태를 오가면서 회로가 동작하는 것입니다.
여기서 중요한 점은 외부에서 특정 신호가 들어오기 전까지는 현재 상태를 유지한다는 것입니다.
예를 들어, 전자 장치가 0에서 1로 바뀔 때 (또는 그 반대로) 트리거 신호가 필요하며, 이 신호가 들어올 때만 상태가 전환됩니다.
이를 통해 쌍안정 멀티바이브레이터 회로는 정보 저장이나 상태 변화 제어에 매우 적합하게 됩니다.
1-3) 디지털 회로에서의 중요성
쌍안정 멀티바이브레이터 회로는 디지털 회로에서 매우 중요한 역할을 합니다.
특히 메모리 장치와 카운터에서 핵심적인 역할을 합니다.
데이터 저장, 신호 동기화, 타이밍 제어 등 많은 기능을 수행합니다.
흔히 볼 수 있는 질문 중 하나가 “플립플롭이 컴퓨터 메모리에서 어떤 역할을 하나요?”라는 질문입니다.
이 질문의 답변은 바로 쌍안정 멀티바이브레이터 회로가 각 비트(bit)를 저장하는 핵심 장치라는 것입니다.
쉽게 말해, 컴퓨터 메모리에서 1비트의 정보를 ‘켜짐(1)’ 또는 ‘꺼짐(0)’ 상태로 저장하는 데 쌍안정 멀티바이브레이터 회로가 사용됩니다.
또한 이 회로는 카운터와 레지스터에서도 널리 사용됩니다.
예를 들어, 디지털 시계나 타이머에서 초를 세거나 특정 조건이 충족되었을 때 상태가 변화하는 것을 기록하는 데 사용됩니다.
쌍안정 멀티바이브레이터 회로가 없다면 이런 디지털 장치는 제 기능을 할 수 없을 정도로 중요한 역할을 합니다.
- 연관 참조 : 기본 파형의 종류,사인파, 삼각파, 사각파, 예제1, 각 파형 비교
- 연관 참조 : 비안정 멀티바이브레이터 회로, 동작 원리, 예제2, 주파수 표, 구동 회로
- 연관 참조 : 단안정 멀티바이브레이터 회로, 동작 원리, 트랜지스터 기반 회로, TTL/CMOS 기반 회로
- 연관 참조 : NE555 회로 설계,핀 구성, 5핀 사용 이유, 동작 모드별 설명,
2. 쌍안정 멀티바이브레이터 회로 동작 원리
쌍안정 멀티바이브레이터 회로는 두 가지 상태에서 안정적으로 머물 수 있는 특성을 가지고 있습니다.
이 회로는 두 개의 트랜지스터 중 하나가 ‘OFF’ 상태에 있을 때 다른 하나는 ‘ON’ 상태에 있으며, 그 반대도 가능합니다.

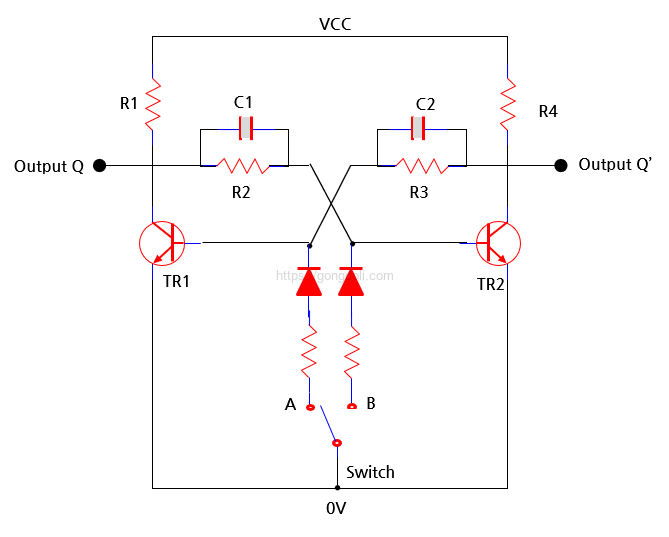

예를 들어, 스위치가 왼쪽, 즉 A 위치에 있다고 가정해 보겠습니다.
이때 TR1의 베이스는 접지되어 차단(cut-off) 상태가 되며, Q 출력이 생성됩니다.
반면, TR2는 R1과 R2 저항을 통해 Vcc에 연결되어 있어 ‘ON’ 상태가 됩니다.
이로 인해 Q 출력은 0이 되고, Q의 반전 출력이 생성됩니다.
이제 스위치를 오른쪽, 즉 B 위치로 이동하면 TR2는 ‘OFF’ 상태로 전환되고, TR1은 R3와 R4 저항을 통해 ‘ON’ 상태가 됩니다.
이때 Q에서 출력이 발생하고, Q는 0이 되어 앞서 설명한 것과 반대 상황이 됩니다.
그러므로 스위치 A 위치에서는 TR1이 ‘ON’ 상태, TR2가 ‘OFF’ 상태인 안정 상태가 존재하고, 스위치 B 위치에서는 TR1이 ‘OFF’ 상태, TR2가 ‘ON’ 상태인 또 다른 안정 상태가 존재하는 것입니다.
쌍안정 멀티바이브레이터 회로는 단안정(multivibrator)과 달리 출력이 RC 시간 상수에 의해 결정되지 않습니다.
대신, 두 개의 트리거 펄스에 의해 출력이 결정되며, 하나는 스위치 A 위치에서, 다른 하나는 스위치 B 위치에서 발생합니다.

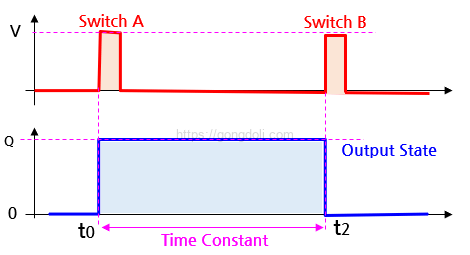

따라서, 쌍안정 멀티바이브레이터 회로는 매우 짧은 출력 펄스를 생성할 수도 있고, 외부에서 주어진 트리거 펄스의 상승 시간에 맞춰 앞 부분이 상승하고, 두 번째 트리거 펄스에 의해 종료되는 직사각형 모양의 긴 출력 파형도 생성할 수 있습니다.
쌍안정 멀티바이브레이터 회로는 두 개의 안정 상태 사이에서 수동으로 전환할 수 있지만, 실제로는 이 방식이 실용적이지 않습니다.
보다 효율적인 방법은 단일 트리거 펄스를 이용하여 두 상태를 번갈아 전환하는 방식입니다.
아래 그림에서 볼 수 있듯이, 이 방식은 하나의 트리거 펄스만으로도 회로를 쉽게 전환할 수 있습니다.
이 쌍안정 멀티바이브레이터 회로는 트리거 펄스가 들어오면 현재 상태에서 반대 상태로 전환되며, 이는 기존의 수동 방식에 비해 훨씬 간편하고 빠른 전환을 제공합니다.
이 회로는 디지털 시스템에서 매우 중요한 역할을 하며, 다양한 응용 분야에서 트리거 신호를 통해 효율적으로 상태 전환이 가능합니다.
따라서 이 회로는 일종의 플립플롭(flip-flop)으로 동작하며, 트리거 입력을 기반으로 상태가 바뀝니다.
트리거 펄스가 들어올 때마다 회로가 새로운 상태로 전환되므로, 복잡한 시스템에서도 간단한 제어로 안정적인 상태 전환을 구현할 수 있습니다.
쌍안정 멀티바이브레이터 회로는 특히 데이터 저장 및 상태 제어와 같은 디지털 회로에서 중요한 요소로 자리잡고 있습니다.
3. 쌍안정 멀티바이브레이터의 유형
쌍안정 멀티바이브레이터 회로는 플립플롭(flip-flop)으로도 알려져 있으며, 두 가지 안정 상태를 가지고 있습니다.
이 회로는 특정 조건에서 상태가 전환되며, 디지털 회로에서 중요한 역할을 합니다.
플립플롭은 다양한 유형이 있는데, 각각의 특성에 따라 다양한 용도로 사용됩니다.
아래에서 가장 일반적인 쌍안정 멀티바이브레이터 회로의 유형들을 살펴보겠습니다.
3-1) SR 플립플롭 (Set-Reset)
SR 플립플롭은 가장 기본적인 형태의 플립플롭으로, ‘Set’과 ‘Reset’이라는 두 입력을 사용해 회로의 상태를 제어합니다.
‘Set’ 신호가 들어오면 회로는 1(또는 HIGH) 상태가 되고, ‘Reset’ 신호가 들어오면 0(또는 LOW) 상태로 전환됩니다.
두 입력을 동시에 HIGH로 설정할 수 없기 때문에 이 부분을 주의해야 합니다.
“SR 플립플롭으로 LED를 켜고 끌 수 있나요?”라는 질문이 자주 합니다.
이는 SR 플립플롭의 대표적인 응용 사례 중 하나입니다.
‘Set’ 입력을 통해 LED를 켜고, ‘Reset’ 입력을 통해 LED를 끄는 방식으로 사용 가능합니다.
3-2) D 플립플롭 (Data Flip-Flop)
D 플립플롭은 SR 플립플롭을 개선한 형태입니다.
SR 플립플롭의 입력 제한(두 입력이 동시에 HIGH가 될 수 없음)을 해결하기 위해 고안되었으며, ‘Data’ 입력으로 간단히 상태를 제어할 수 있습니다.
D 플립플롭은 한 개의 데이터 입력(D)과 클록 입력(CLK)으로 동작하며, 클록 신호가 있을 때 D 입력에 따라 출력 상태가 결정됩니다.
예를 들어, 사용자가 클록 신호를 통해 한 번의 펄스를 발생시킬 때마다 입력된 데이터가 그대로 출력되는 구조로, 클록 신호와 D 입력이 매우 중요한 역할을 합니다.
D 플립플롭은 특히 데이터 전송이나 신호 보관용으로 많이 사용됩니다.
초보자도 쉽게 이해할 수 있는 방식으로 데이터를 기억하고 출력하는 회로이기 때문에, 디지털 회로 학습에 매우 유용합니다.
3-3) JK 플립플롭
JK 플립플롭은 SR 플립플롭의 단점을 해결한 고급 형태의 플립플롭입니다.
SR 플립플롭의 경우, ‘Set’과 ‘Reset’ 입력이 동시에 HIGH가 되면 출력이 불안정해지는 문제가 있는데, JK 플립플롭은 이를 방지하여 더욱 안정적인 동작을 제공합니다.
이 회로는 두 개의 입력(J와 K)을 사용하며, 클록 신호에 따라 상태가 전환됩니다.
JK 플립플롭의 가장 큰 장점은 ‘토글’ 기능입니다.
두 입력(J와 K)이 모두 HIGH일 때, 출력이 이전 상태의 반대값으로 전환됩니다.
예를 들어, 이전 출력이 1이었다면 0으로, 0이었다면 1로 변하게 됩니다.
이는 디지털 회로에서 토글 스위치와 같은 역할을 할 수 있어 매우 유용합니다.
신뢰성이 높고 여러 기능을 포함하고 있어 다양한 응용 분야에서 사용됩니다.
3-4) T 플립플롭 (Toggle Flip-Flop)
T 플립플롭은 가장 단순하지만 매우 중요한 기능을 수행하는 플립플롭입니다.
이 회로는 단일 입력을 기반으로 출력이 계속해서 토글(반전)되는 방식으로 동작합니다.
T 플립플롭에서 ‘T’는 토글(Toggle)의 약자로, 입력 신호가 있을 때마다 출력 상태가 0에서 1, 1에서 0으로 번갈아가며 전환됩니다.
T 플립플롭은 주로 카운터와 같은 회로에서 많이 사용됩니다.
예를 들어, 카운터 회로에서 입력 펄스가 발생할 때마다 출력이 반전되어 수를 세는 기능을 수행하게 됩니다.
이 회로는 매우 간단하면서도 직관적인 특성을 가지고 있어 초보자도 쉽게 이해할 수 있으며, 학습용으로도 많이 사용됩니다.
또한 쌍안정 멀티바이브레이터 회로의 기본 동작 원리를 쉽게 이해할 수 있는 좋은 예시이기도 합니다.
4. 다른 멀티바이브레이터 회로와의 비교
4-1) 비교
단안정 멀티바이브레이터 (Monostable Multivibrator)
단안정 멀티바이브레이터는 두 상태 중 하나에서만 안정된 상태를 유지합니다.
외부에서 트리거 신호가 입력되면, 일정 시간 동안 다른 상태로 전환되었다가 다시 원래 상태로 돌아오는 특성이 있습니다.
쉽게 말해, 단안정 회로는 트리거가 없을 때는 가만히 있다가, 한 번의 트리거에 반응해서 일정 시간만큼 신호를 출력한 뒤 다시 안정된 상태로 돌아가는 구조입니다.
비안정 멀티바이브레이터 (Astable Multivibrator)
비안정 멀티바이브레이터는 안정된 상태가 없고, 두 상태 사이에서 계속해서 진동하는 특성을 가집니다.
즉, 별도의 트리거 신호 없이도 회로 자체가 지속적으로 상태를 변경하면서 진동을 생성합니다.
이 회로는 기본적으로 주기적인 펄스를 생성하는 기능이 있어서 시계 신호 생성기, 주파수 발생기 등의 역할을 할 수 있습니다.
쌍안정 멀티바이브레이터 (Bistable Multivibrator)
쌍안정 멀티바이브레이터는 두 개의 안정 상태를 가지며, 각 상태는 외부 트리거에 의해 전환됩니다.
즉, 트리거 신호가 없으면 그 상태를 계속 유지하는 특징이 있습니다.
플립플롭과 같은 회로에서 주로 사용되며, 메모리 소자나 데이터 저장 같은 역할을 합니다.
4-2) 각 회로의 주요 용도와 장단점
- 단안정 멀티바이브레이터의 용도와 장단점
주요 용도: 타이머, 신호 길이 제어, 펄스 생성기
장점: 트리거가 발생하면 일정 시간 동안 정확한 펄스를 출력하기 때문에 정밀한 시간 제어에 적합합니다.
단점: 외부 트리거에 의존하므로 연속적인 펄스 생성이 어렵습니다. - 비안정 멀티바이브레이터의 용도와 장단점
주요 용도: 오실레이터, 시계 신호 생성기, 펄스 주파수 생성기
장점: 외부 트리거가 필요 없이 자체적으로 주기적인 펄스를 생성합니다.
단점: 안정된 상태가 없어서 특정한 상태를 유지할 수 없습니다. 주기적인 펄스만 발생하므로 정밀한 시간 제어가 어려울 수 있습니다. - 쌍안정 멀티바이브레이터의 용도와 장단점
주요 용도: 플립플롭, 데이터 저장, 기억 장치, 토글 스위치
장점: 두 개의 상태를 안정적으로 유지할 수 있어 기억 장치나 상태 저장에 매우 유리합니다.
단점: 두 개의 트리거 신호가 필요하며, 회로 구성에 더 많은 소자가 필요할 수 있습니다.
