1. 개요
와이 델타 변환은 전기 회로 분석에서 중요한 개념으로, 병렬 연결된 회로 요소들을 삼각형(델타) 연결된 회로로 변환하는 기법입니다.
이 변환은 회로 분석을 간편화하고 복잡성을 줄여주는 역할을 합니다.
변환의 아이디어는 회로 분석의 복잡성을 해결하고자 고안되었으며, 19세기 중반부터 전기공학의 발전과 함께 발전해 왔습니다.
초기에는 복잡한 회로를 간소화하기 위해 고안되었으며, 주로 전기공학 분야에서 회로 분석과 설계에 적용되었습니다.
와이 델타 변환의 주요 목적은 병렬로 연결된 회로 요소들을 삼각형으로 변환하여 회로의 복잡성을 줄이고 분석을 용이하게 하는 것입니다.
이 변환은 병렬로 연결된 저항, 인덕터, 콘덴서 등 다양한 회로 요소들을 효율적으로 다룰 수 있게 해줍니다.
또한, 와이 델타 변환은 전자공학 분야뿐만 아니라 전력 시스템 및 통신 시스템 등 다양한 분야에서도 널리 사용되고 있습니다.
변환된 회로는 원래의 회로와 동일한 특성을 가지고 있으며, 이를 통해 회로의 분석과 설계를 효율적으로 수행할 수 있습니다.
연관참조에 키르흐호프 회로 법칙, 메시 전류 분석 또는 노드 전압 분석 기법을 사용하여 간단한 직렬, 병렬 또는 브릿지 타입의 저항 네트워크를 해결할 수 있습니다.
그러나 균형 잡힌 3상 회로에서는 별 델타 변환 기술을 사용하여 회로의 분석을 간단화하고 수학적 계산을 줄일 수 있습니다.
- 연관 참조 : 키르히호프의 회로 법칙, KCL, KVL, 예제, KCL vs. KVL,적용과 한계
- 연관 참조 : 메쉬 전류 분석,Mesh Current Analysis,예제, 장점 3가지, 다른 분석과 비교
- 연관 참조 : 노드 전압 분석, 분석 방법 5단계, 예제, 메쉬 전류 분석과 비교
- 연관 참조 : 노턴의 등가 회로, 정의, 분석 6단계, 예제, 한계와 주의 사항
- 연관 참조 : 테브난의 정리, 5단계 방법, 예제, 한계와 주의 사항
- 연관 참조 : 밀만의 정리, 등가 회로, 예제,옴의 법칙과 키르히호프 법칙과 비교,한계
2. 와이 델타 변환(스타-델타 변환)
표준 3상 회로 또는 네트워크는 저항이 연결되는 방식을 나타내는 두 가지 주요 형태를 취합니다.
하나는 문자 Y(와이) 기호를 가지는 스타 연결 네트워크라고 하고, 다른 하나는 삼각형(델타) 기호를 가지는 델타 연결 네트워크입니다.
와이 연결에서는 구성 요소들이 모두 하나의 공통 지점에 연결되어 있는 방식으로 연결됩니다.
세 개의 저항이 배열되면 이 스타(와이) 네트워크는 알파벳 Y처럼 보이므로 이 네트워크는 와이 또는 Y 네트워크로도 불립니다.

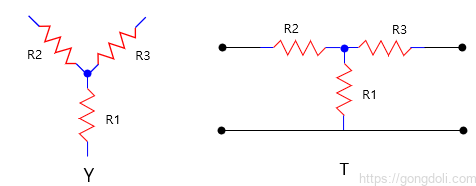

이 와이 연결의 동등물은 아래 그림에 표시된 것처럼 T 네트워크(네 개의 단자 네트워크로)로 다시 그릴 수 있습니다.
대부분의 전기 회로는 이러한 T 형태의 네트워크로 이루어져 있습니다.
델타 연결에서는 각 구성 요소나 코일의 끝점이 다른 구성 요소나 코일의 시작점에 연결됩니다.
세 개의 구성 요소를 연결하여 삼각형을 형성하는 시리즈 연결입니다.
이름은 연결이 알파벳 델타(Δ)처럼 보인다는 것을 나타냅니다.

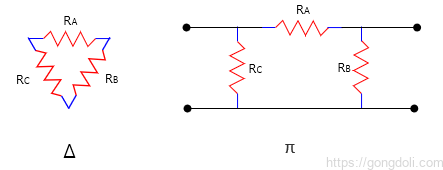

동등한 델타 네트워크는 아래 그림에 표시된 것처럼 파이 기호(또는 네 개의 단자 네트워크)로 다시 그릴 수 있습니다.
따라서 이 네트워크는 파이 네트워크로도 불릴 수 있습니다.
3. 와이 델타 변환(Y-Δ 변환) & 델타 와이 변환(Δ-Y 변환) 방정식

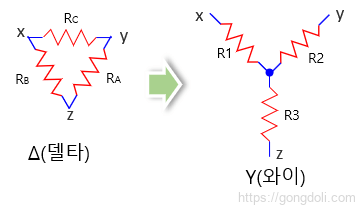

델타와 와이 네트워크를 서로 변환하는데 사용되는 여러 방정식이 있습니다.
이러한 변환 방정식은 전력 공학에서 주로 사용되는 것으로, 3상 교류 전력 시스템에서 빈번하게 나타납니다.
그러나 이 네트워크들은 보통 균형 네트워크이며(모든 저항이 동일한 값으로 일치함), 따라서 한 형태에서 다른 형태로의 변환은 복잡한 계산을 필요로하지 않습니다.
우리는 언제 이러한 방정식을 사용해야 할까요?
실제로, 평균 기술자가 델타와 와이 네트워크 변환 방정식을 사용해야 하는 경우는 드뭅니다.
일반적으로 전기 기술자나 기술 작업자들은 이러한 변환 방정식을 직접적으로 사용하지 않습니다.
대신, 이러한 변환은 전력 시스템 설계 및 분석, 전력 변환 장비 설계 및 유지 보수, 그리고 고급 전력 공학 연구 등 전문적인 분야에서 필요한 경우가 많습니다. 그러나 사실 일상적인 전기 설치 및 유지 보수 작업에서는 이러한 복잡한 변환 방정식을 사용할 필요가 거의 없습니다.
4. 델타 와이 변환(Δ-Y 변환) 예제1
위에 회로를 Y(와이)로 변환해보도록 하겠습니다.

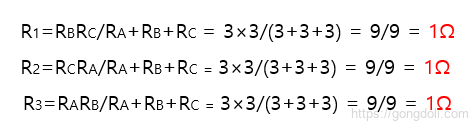

델타 와이 변환 방정식에 대입해서 계산해 보면,
즉, R1, R2, R3 모두 1Ω이 되어 아래처럼 변환이 되는 것을 확인할 수 있습니다.
5. 와이 델타 변환(Y-Δ 변환) 예제2
위의 회로를 델타(Δ)로 변환해 보도록 하겠습니다.

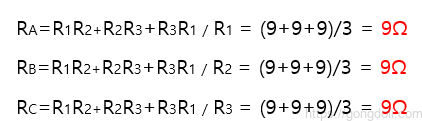

와이 델타 변환 방정식에 대입해서 계산해 보면,
즉, RA, RB, RC 모두 9Ω이 되어 아래처럼 변환이 되는 것을 확인할 수 있습니다.
6. 브릿지 회로의 와이 델타 변환(Y-Δ 변환) 예제3
위의 회로를 와이 델타(Δ) 변환 방정식을 이용해서 풀어 보도록 하겠습니다.

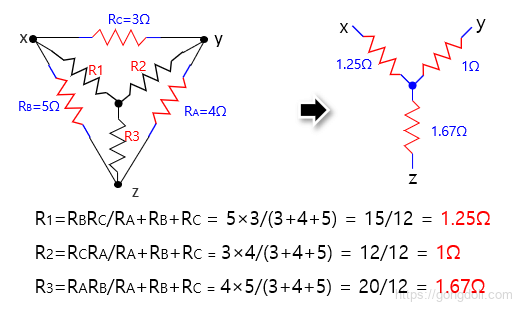

먼저 아래와 같이 변환해 줍니다.
델타 와이 변환 방정식을 이용해서 풀면

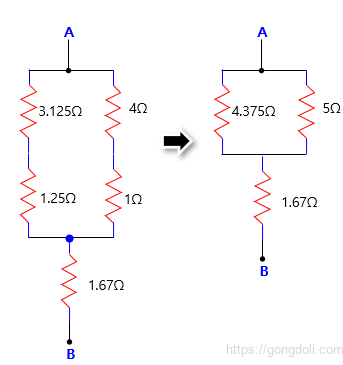

회로를 다시 그리면, 병렬 회로와 직렬 회로로 단순하게 변화가 됩니다.
먼저, 직렬 저항값을 구하면 아래와 같이 더 단순하게 변화가 됩니다.
마지막으로 병렬 저항값을 구하면
4.375||5 = 4.375×5/(4.375+5) = 2.33Ω
이것을 직렬 저항 1.67Ω과 더하면, 4Ω이 됩니다.
7. 델타-와이 및 와이 델타 변환의 실제 활용
델타-와이 및 와이 델타 변환은 주로 전력 시스템 및 전기 네트워크 설계 및 분석에서 활용됩니다.
이러한 변환 기술은 복잡한 회로를 간단하게 변환하여 전력 시스템의 분석과 설계를 용이하게 합니다.
예를 들어, 와이 델타-와이 및 와이 델타 변환의 전력 시스템에서 균형된 3상 회로의 해석을 용이하게 합니다.
3상 시스템에서는 전력을 효과적으로 분배하고 전력 손실을 최소화하기 위해 다양한 회로 형태를 사용합니다.
델타-와이 및 와이 델타 변환은 이러한 회로 형태의 변환을 단순화하여 전력 시스템 엔지니어 및 설계자가 전체 시스템을 효율적으로 설계하고 분석할 수 있도록 도와줍니다.
또한, 델타-와이 및 와이 델타 변환은 전력 변환 장비의 설계와 유지 보수에도 중요한 역할을 합니다.
전력 변환 장비는 다양한 형태의 전력을 변환하고 전력을 효율적으로 제어하는데 사용됩니다.
델타 와이 및 와이 델타 변환은 이러한 장비의 설계 및 분석을 용이하게 하여 전력 공학 기술자들이 실제 운영 환경에서 안정적이고 효율적인 전력 시스템을 구축할 수 있도록 지원합니다.
요약하면, 델타-와이 및 와이 델타 변환은 전력 시스템 및 전기 네트워크의 설계, 분석 및 운영에서 중요한 역할을 합니다.
이러한 변환 기술은 전력 공학 분야에서 기본적인 도구로서 널리 사용되며, 전력 시스템의 효율성과 안정성을 향상시키는 데 기여합니다.
