1. 개요
유도 리액턴스를 이해하기 위해서는 우선 인덕터(Inductor)의 동작 원리를 이해해야 합니다.
인덕터는 전류가 흐를 때 자기장을 발생시키는 요소로, 전기 에너지를 자기 에너지로 저장합니다.
전류가 흐를 때 인덕터는 자기장을 생성하는데, 이때 전류의 변화율에 따라 자기장이 변화하면서 인덕터에 전압이 유도됩니다.
이러한 전압은 전류의 변화를 저항하는데, 이를 유도 리액턴스라고 합니다.
유도 리액턴스는 교류 전기 회로에서 특히 중요한 역할을 합니다.
교류 전류가 흐를 때, 전류의 방향이 주기적으로 변화하면서 인덕터에 유도되는 전압 역시 변화하게 됩니다.
이러한 변화에 의해 유도 리액턴스는 회로에서 발생하는 전류를 제어하고 조절합니다.
유도 리액턴스는 주파수에 따라 변화하는데, 주파수가 증가할수록 유도 리액턴스도 증가합니다.
이는 인덕터에 흐르는 전류의 변화율이 빨라지면서 유도되는 전압도 커지기 때문입니다.
따라서 유도 리액턴스는 회로 설계 및 분석 시에 교류 특성을 고려해야 하는 중요한 요소 중 하나입니다.
- 연관 참조 : 인덕터 특성, 코어의 종류, 구조와 동작원리, 특성 4가지,선택 주의 사항
- 연관 참조 : 코일의 인덕턴스,예제 2개, 선택 고려 사항
- 연관 참조 : 나선형 코일 인덕턴스 계산기,Helical coil inductance calculator, 사용 방법
- 연관 참조 : 상호 인덕턴스, 원리, 결합 계수, 예제 2개,자기 인덕턴스와 비교
- 연관 참조 : 직렬 인덕터,정의, 예제, 병렬 분류,분류에 따른 예제 2개
- 연관 참조 : 병렬 인덕터, 정의, 공식, 예제 3개
- 연관 참조 : 플레밍의 왼손 법칙과 오른손 법칙, 이해, 차이점
- 연관 참조 : 패러데이 전자기 유도,패러데이 실험, 1법칙, 2법칙, 차이점, 중요성
- 연관 참조 : 렌츠의 법칙, 동작 원리, 패러데이 법칙과 차이
2. 유도 리액턴스(Induction reactance)란?
인덕터가 제공하는 유도 리액턴스는 저항기가 제공하는 저항과 유사한 개념입니다.
둘 다 전기적으로 충전된 입자들의 통과를 저항합니다.
저항기를 통과하는 전자들은 충돌로 인해 저항을 제공합니다.
반면에 인덕터에서는 자기장이 전류의 상승과 감소에 저항을 제공합니다.

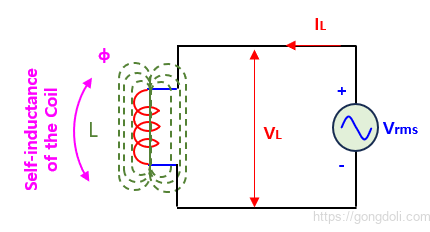

위의 순수 인덕티브 회로에서, 인덕터는 교류 전원 전압에 직접 연결됩니다.
공급 전압이 주파수에 따라 증가하고 감소함에 따라, 자기 유도 역전압도 이러한 변화에 따라 증가하고 감소합니다.
우리는 이 자기 유도 역전압이 코일을 통한 전류의 변화율에 직접 비례하며, 공급 전압이 양 반주기와 음 반주기 사이로 이동할 때(또는 그 반대로) 증가하고 감소한다는 것을 알고 있습니다.
이는 사인파에서 0도와 180도의 위치에서 발생합니다.
결과적으로, 전압의 최소 변화율은 교류 사인파가 최대 또는 최소 피크 전압 수준에서 교차되는 때에 발생합니다.
사이클 내에서 이러한 위치에서는 인덕터 회로를 통해 최대 또는 최소 전류가 흐르고 있음을 보여줍니다.
전압의 최소 변화율은
3. 위상 다이어그램
3-1) 저항만 있는 AC회로의 경우
저항기만 있는 AC 회로는 전류와 전압이 같은 위상임을 보여주며, 이는 전압의 증가가 전류의 증가로 이어진다는 것을 의미합니다
(반대의 경우도 마찬가지입니다)
3-2) 인덕터(L)만 있는 AC 회로의 경우
V = Vosin ωt
i = io cos ωt
= io sin (ωt=-π/2)
즉, 전류가 전압보다 뒤쳐지고 위상차가 π/2입니다.

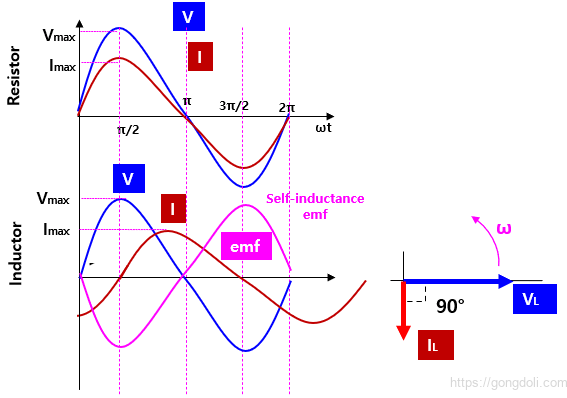

순수 인덕티브 회로의 전압과 전류 파형은 전류가 전압보다 90도 늦게 발생한다는 것을 보여줍니다.
마찬가지로, 전압이 전류보다 90도 앞서 발생한다고도 할 수 있습니다.
어느 쪽이든, 전류가 지연된다는 일반적인 표현은 벡터 다이어그램에서 보여지는대로 전류가 전압보다 90도 뒤쳐지는 것입니다.
여기서 전류 벡터와 전압 벡터가 90도 차이로 이격되어 있습니다.
즉, 전류는 전압보다 늦게 발생합니다.
우리는 또한 이 문장을 VL = 0도 및 IL = -90도로 작성할 수 있으며, 이는 전압 VL에 대해 IL이 90도 뒤쳐진다는 것을 의미합니다.
전압 파형이 사인파로 분류된다면 전류 IL은 음의 코사인으로 분류될 수 있으며, 시간에 따른 전류의 값은 다음과 같이 정의할 수 있습니다:
IL=ImaxSin(ωt–90)
- 여기서,
ω는 초당 라디안 단위
t는 초 단위
순수 인덕티브 회로에서 전류가 항상 전압보다 90도 뒤쳐진다는 점을 고려하면, 전압의 위상을 알면 전류의 위상을 알 수 있습니다.
반대로 전류의 위상을 알면 전압의 위상도 알 수 있습니다.
따라서 만약 VL의 값을 알고 있다면, IL은 90도 뒤쳐집니다.
마찬가지로, IL의 값을 알고 있다면 VL은 90도 앞서야 합니다.
3-3) 유도 리액턴스(XL)
그러면 인덕티브 회로에서 전압 대 전류의 비율은 코일의 유도 리액턴스(XL)를 정의하는 방정식은
위의 식에서 주파수 또는 인덕턴스 중 하나를 증가시키면 전체 인덕티브 리액턴스 값도 증가함을 알 수 있습니다
주파수가 무한대로 증가하면, 인덕터의 리액턴스도 무한대로 증가하여 전류를 차단하는 역할을 강화합니다.
이는 마치 회로에서 연결이 끊긴 것처럼 작동합니다. 즉, 인덕터는 고주파에서는 전류가 흐르지 않게 되어 회로를 열게 됩니다.
그러나 주파수가 제로나 직류에 가까워질수록 인덕터의 리액턴스는 제로에 가까워져 단락 회로처럼 작동합니다.
이는 즉, 유도 리액턴스가 “주파수에 비례”한다는 것을 의미합니다.
다시 말해, 인덕티브 리액턴스는 주파수와 비례하여 증가하며, 이로 인해 낮은 주파수에서는 XL이 작고, 높은 주파수에서는 XL이 높아지는 것을 그래프로 나타낼 수 있습니다.
3-4) 그래프
기울기는 인덕터의 “유도 리액턴스”가 전체 공급 주파수가 증가함에 따라 증가함을 보여줍니다.
따라서 유도 반응성은 주파수와 비례합니다. (XL α ƒ)
그러면 DC에서 인덕터는 리액턴스가 0(단락)이고, 고주파에서 인덕터는 무한 리액턴스(단락)임을 알 수 있습니다.
4. 유도 리액턴스에 대한 주요 문제 및 해결책
유도 리액턴스는 교류 회로에서 발생하는 일반적인 문제 중 하나입니다.
이로 인해 전압과 전류 사이에 위상 차이가 발생하고, 회로의 동작이 복잡해질 수 있습니다.
- 전압과 전류의 위상 차이
유도 리액턴스로 인해 전류가 전압보다 늦게 흐를 수 있습니다.
이는 교류 회로에서 전력 손실을 초래할 수 있습니다.
해결책: 위상 보정을 통해 전압과 전류의 위상 차이를 줄이는 방법을 사용합니다.
적절한 위상 보정 회로를 추가하여 전류와 전압 사이의 위상 차이를 최소화할 수 있습니다. - 고주파에서의 리액턴스 증가
고주파에서는 유도 리액턴스가 증가하여 회로의 동작을 제어하기 어려워질 수 있습니다.
해결책: 고주파에서 발생하는 유도 리액턴스를 감소시키기 위해 회로의 설계를 최적화하거나, 필요한 경우 적절한 필터링을 사용하여 고주파 노이즈를 제거합니다. - 자기간섭
유도 리액턴스로 인해 인접한 회로나 부품 간에 자기간섭이 발생할 수 있습니다.
이는 회로의 안정성과 성능을 저하시킬 수 있습니다.
해결책: 적절한 쉴드링 및 절연을 통해 자기간섭을 최소화하고, 회로의 설계와 배치를 최적화하여 자기간섭을 방지합니다. - 열 문제
유도 리액턴스를 일으키는 인덕터는 전류가 흐를 때 발열될 수 있습니다.
이는 회로의 안정성을 저해하고, 인덕터의 수명을 단축시킬 수 있습니다.
해결책: 적절한 열 관리 방법을 도입하여 인덕터의 온도를 관리하고, 과열을 방지합니다.
또한, 열 방출을 위한 효율적인 회로 설계를 수행합니다.
이러한 문제에 대한 대응 전략은 전자 공학 및 회로 설계에서 중요한 요소로 고려되며, 실제로 이러한 전략을 적용하여 회로의 성능을 향상시키고 안정성을 보장합니다.
