1. 인덕터 특성은?

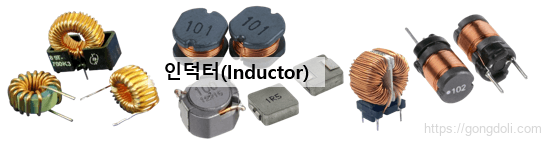

가장 기본적인 형태의 인덕터(Inductor)는 중심에 감겨진 와이어 코일에 불과합니다.
심지어 일반적인 철사조차도 어느 정도의 인덕턴스를 가질 수 있습니다.
대부분의 코일에서는 코일을 흐르는 전류( i )가 이동하는 거리( NΦ )가 이 전기적 전류의 흐름에 비례하는 자기 흐름을 생산합니다.
인덕터, 또는 초크라고도 불리는 것은 와이어 코일을 가지고 있는 다른 종류의 수동적 전기 구성 요소로, 와이어 코일을 통과하는 전류의 결과로 스스로 또는 코일 내부에 자기장을 유도하기 위한 것입니다.
와이어 코일을 인덕터로 형성하면 단순한 와이어 코일에 의해 생성되는 것보다 훨씬 강한 자기장이 생성됩니다.
인덕터는 자기 흐름을 집중시키기 위해 직경이 작은 실린더 모양의 막대나 연속적인 루프 또는 링으로 감겨진 솔리드 중앙 코어 주변에 감겨진 와이어로 형성됩니다.
인덕터의 회로 기호는 와이어 코일의 형상이므로 와이어 코일은 인덕터라고도 할 수 있습니다.
인덕터는 일반적으로 그들이 감겨진 내부 코어의 유형에 따라 분류됩니다.
예를 들어, Air core, 아이온 코어,페라이트 코어 또는 다른 코어 유형은 와이어 코일 옆에 연속적이거나 점선으로 구분하여 구별됩니다.
인덕터를 이해하기 위해서는 기본적으로 2가지 법칙를 기본적으로 이해해야 합니다.
첫번째로 인덕터 특성 중 전류가 철사 도체를 통과한다고 하면, 동일한 도체 주위에 자기 흐름이 발생한다는 것입니다.
이 현상은 도체 주위를 순환하는 자기 흐름의 방향과 동일한 도체를 통과하는 전류의 방향 사이의 관계를 만듭니다.
이것의 전류와 자기 흐름 방향 사이의 관계를 “플레밍의 오른손 법칙”이라고 부릅니다.
인덕터 특성 중 또 하나의 중요한 것은 전류가 와이어를 통과할 때 주변에 자기장을 형성한다는 것입니다.
와이어를 감으면 자기장이 강해집니다.
전기 전류가 코일을 통과하면 자기 플럭스가 지수적으로 증가하고 특정 지점에서 안정화되어 전기 에너지를 자기 에너지 형태로 저장합니다.
전기 공급이 중단되면 자기 에너지가 지수적으로 감소하여 다시 전기 에너지로 변환됩니다.
이로써 임시로 에너지를 저장한다고 할 수 있습니다.
자기장의 변화가 빠를수록 유도된 emf 또는 전압이 커집니다.
전류와 자기 플럭스 관계를 알기 위해서는 렌츠의 법칙을 알아야 합니다.
렌츠의 법칙은 전자기학에서 중요한 개념으로, 변화하는 자기장에 의해 유도된 전류는 그 변화를 억제하려고 시도하는 현상을 설명합니다.
이것은 자기장의 변화에 의해 유도된 전류가 해당 자기장의 방향을 반대로 만들려고 한다는 것을 의미합니다.
따라서 인덕터 특성의 경우, 전류의 방향을 바꾸려는 움직임에 반대하는 자기장이 생성됩니다.
이러한 상호작용은 인덕터가 에너지를 저장하고 변환하는 데 중요한 역할을 합니다.
- 연관 참조 : 코일의 인덕턴스,예제 2개, 선택 고려 사항
- 연관 참조 : 나선형 코일 인덕턴스 계산기,Helical coil inductance calculator, 사용 방법
- 연관 참조 : 유도 리액턴스,정의,위상 다이어그램, 주요 문제 및 해결책 4가지
- 연관 참조 : 상호 인덕턴스, 원리, 결합 계수, 예제 2개,자기 인덕턴스와 비교
- 연관 참조 : 직렬 인덕터,정의, 예제, 병렬 분류,분류에 따른 예제 2개
- 연관 참조 : 병렬 인덕터, 정의, 공식, 예제 3개
- 연관 참조 : 플레밍의 왼손 법칙과 오른손 법칙, 이해, 차이점
- 연관 참조 : 패러데이 전자기 유도,패러데이 실험, 1법칙, 2법칙, 차이점, 중요성
- 연관 참조 : 렌츠의 법칙, 동작 원리, 패러데이 법칙과 차이

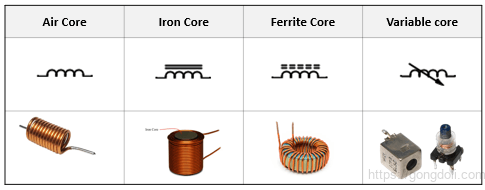

2. 인턱터 심볼 및 코어 종류
인덕터의 코어 종류는 인덕터 특성과 성능에 중요한 영향을 미칩니다.
각 코어의 재료와 구조에 따라 인덕터 특성이 달라지므로, 다양한 환경과 요구 사항에 맞춰 적절한 코어를 선택하는 것이 중요합니다.
- 공기 코어 (Air Core)
공기 코어는 코일 주위에 공기만 존재하는 형태입니다.
자기 손실이 적고 고주파 응답이 뛰어나며, 자기적 상호작용이 적습니다.
주로 무선 통신 및 라디오 주파수 회로에서 사용됩니다. - 철 코어 (Iron Core)
철 코어는 와이어 코일 주위에 철 소재로 만들어진 코어를 갖춘 형태입니다.
높은 자기 퍼머빌리티를 가지므로 낮은 주파수에서 효율적입니다.
주로 저주파 회로 및 전원 변환기에서 사용됩니다. - 페라이트 코어 (Ferrite Core)
페라이트 코어는 페라이트 소재로 만들어진 코어를 가진 형태입니다.
높은 자기 퍼머빌리티와 낮은 자기 손실을 가지므로 고주파 응답이 우수합니다.
주로 라디오 주파수, 전자 장비 및 스위칭 회로에서 사용됩니다. - 가변 코어 (Variable Core)
가변 코어는 자기적으로 변화할 수 있는 재료로 만들어진 코어를 가진 형태입니다.
외부 자기장 또는 전류에 따라 코어의 자기 특성이 변경됩니다.
주로 가변 인덕터와 튜너 회로에서 사용되며, 라디오 및 통신 시스템에서 빈번하게 활용됩니다.
각 코어의 재료와 구조에 따라 인덕터의 특성이 달라지므로, 적절한 코어 선택은 회로의 효율성과 성능에 큰 영향을 미칩니다.
따라서 인덕터를 설계할 때는 환경, 주파수 범위 및 요구 사항을 고려하여 적절한 코어를 선택해야 합니다.
3. 인턱터 구조와 동작원리
인덕터는 전기 회로에서 중요한 역할을 하는데, 이해하기 쉽도록 구조와 동작 원리를 설명해보겠습니다.

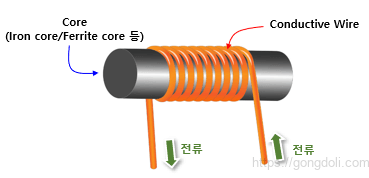

3-1) 인덕터의 구조
인덕터는 주로 코어와 와이어로 구성됩니다.
코어는 주로 철, 페라이트 등의 재료로 만들어진 중심 부분을 말합니다.
코어는 와이어를 감을 때 자기장을 집중시키고 보다 효율적으로 에너지를 저장하는 역할을 합니다.
와이어는 코어 주위에 감겨진 선으로, 전류를 흐르게 하여 인덕터를 동작시키는 역할을 합니다.
3-2) 인덕터의 동작 원리
전류가 와이어를 통해 흐를 때, 주변에 자기장이 형성됩니다.
이 자기장은 전류의 방향에 따라 형성되며, 전류가 흐를 때마다 자기장이 형성됩니다.
인덕터 특성은 이 자기장을 저장하여 에너지로 변환합니다.
즉, 전류가 흐를 때 자기장을 형성하고, 전류가 멈출 때까지 이 자기장을 유지합니다.
이 과정에서 전기 에너지가 자기 에너지로 저장됩니다.
전류가 멈추면, 자기 에너지는 다시 전기 에너지로 변환됩니다.
이러한 과정을 통해 인덕터는 전기 에너지를 저장하고 전기 회로에서 안정성을 유지하는 데 중요한 역할을 합니다.
이렇듯 인덕터는 전류 흐름에 따라 자기장을 형성하고 에너지를 저장하는 구조와 동작 원리를 가지고 있습니다.
이를 통해 전기 회로에서 다양한 용도로 활용됩니다.
4. 인턱터 주요 특성
인덕터는 전기 회로에서 자기 에너지 저장과 전류 제어, 주파수 응답 및 회로 안정성을 제공하여 전기 에너지의 효율성과 안정성을 유지하는 데 필수적인 역할을 합니다.
4-1) 자기 에너지 저장
인덕터는 전류가 흐를 때 자기장을 형성합니다.
이 때 자기 에너지는 인덕터의 코어와 와이어 사이에 저장됩니다.
전류가 흐를 때 코어에 자기장이 형성되면, 와이어 주변의 자기 에너지는 코어에 에너지로 저장됩니다.
이는 전기 에너지의 형태로 변환되며, 전류가 멈출 때까지 유지됩니다.
이러한 자기 에너지 저장은 전력 변환과 에너지 관리에 중요한 역할을 합니다.
예를 들어, 스위칭 회로에서는 인덕터 특성으로 전기 에너지를 저장하여 회로의 효율성을 향상시키는 데 도움을 줍니다.
4-2) 전류 제어
인덕터는 전류의 흐름을 제어하는 데 사용됩니다.
전류가 변화할 때, 인덕터는 이 변화에 저항을 제공하여 전류의 급격한 변화를 제한합니다.
이는 회로 내의 전류를 안정화시키고, 회로의 반응 속도를 조절하는 데 도움을 줍니다.
특히 고주파 회로에서는 인덕터가 전류의 변화율을 감소시켜 회로의 안정성을 유지하는 데 큰 역할을 합니다.
따라서 자기 에너지 저장과 전류 제어는 인덕터 특성의 중요한 기능으로, 전기 회로에서 에너지 효율성과 안정성을 유지하는 데 필수적입니다.
이러한 작용은 다양한 전자 기기와 시스템에서 인덕터가 널리 사용되는 이유 중 하나입니다.
4-3) 주파수 응답
인덕터 특성 중 주파수 응답이 우수한 특성을 가지고 있습니다.
이는 고주파에서 특히 두드러집니다.
고주파에서 인덕터는 자기 에너지를 효율적으로 저장하고 전기 에너지를 관리하는 데 도움을 줍니다.
고주파 신호는 빠르게 변화하므로, 인덕터는 이러한 변화에 빠르게 반응하여 에너지를 효과적으로 저장합니다.
또한, 고주파 신호에서 인덕터는 전기 회로의 인덕턴스 값을 증가시켜 전기 에너지를 더 효율적으로 저장하고 관리합니다.
4-4) 회로 안정성
인덕터 특성으로 인해 회로의 안정성을 유지하는 데 중요한 역할을 합니다.
전류가 변할 때, 인덕터는 이러한 변화에 저항을 제공하여 회로의 안정성을 유지합니다.
특히 스위칭 회로나 고주파 회로에서는 인덕터가 전류의 변화율을 감소시켜 회로의 안정성을 유지하는 데 큰 도움이 됩니다.
이는 회로 내의 전압과 전류의 변동을 완화시켜 다른 부품이나 장치에 불안정성을 줄여줍니다.
즉, 자기 에너지 저장과 전류 제어는 인덕터 특성 중 주요 기능 중 하나입니다.
전류가 흐를 때 인덕터는 자기 에너지를 형성하여 에너지를 저장하고, 전류의 변화를 제어하여 회로 내의 전류를 안정화시킵니다.
이러한 기능은 전기 회로에서 에너지의 효율적인 관리를 가능케 하며, 다양한 전자 기기와 시스템에서 인덕터가 널리 사용되는 이유 중 하나입니다.
주파수 응답 및 회로 안정성은 또 다른 중요한 특성으로, 고주파에서 특히 두드러집니다.
인덕터는 고주파 신호에서 자기 에너지를 효과적으로 저장하고, 전기 에너지의 변동을 완화하여 회로의 안정성을 유지합니다.
이는 전기 회로에서 안정성과 성능을 향상시키는 데 기여하며, 전자 기기와 시스템에서 인덕터 특성으로 인해 광범위한 사용을 가능케 합니다.

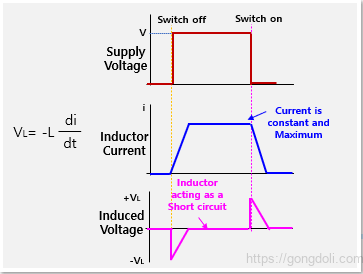

인덕터에 의해 발생하는 유도 전압의 양은 전류 변화율에 따라 결정됩니다.
전자기 유도에 관한 강좌에서 언급된 Lenz의 법칙에 따르면 “유도 전압의 방향은 항상 그것을 일으키는 변화에 대항하는 방향이어야 합니다.”
즉, 유도 전압은 항상 처음에 유발된 변화나 움직임을 반대하려고 합니다.
따라서 전류가 감소함에 따라 전압의 극성은 전원의 역할을 하고, 전류가 증가함에 따라 전압의 극성은 부하의 역할을 합니다.
따라서 코일을 통한 전류 변화율이 동일한 경우, 전압의 크기 변화는 동일할 것입니다.
5. 인턱터 선택 주의 사항
인덕터를 선택할 때는 회로의 요구 사항을 고려하여 적절한 인덕터를 선택해야 합니다.
아래는 인덕터를 선택할 때 고려해야 할 사항과 주의할 점입니다.
- 인덕턴스 값
회로에서 필요한 인덕턴스 값은 인덕터 선택의 가장 중요한 요소 중 하나입니다.
인덕턴스 값은 회로의 주파수 응답 및 전류 제어에 직접적인 영향을 미치므로, 회로의 요구 사항에 맞는 적절한 값의 인덕터를 선택해야 합니다. - 전류 용량 및 전압 등급
인덕터는 회로에서 흐르는 전류에 따라 적절한 전류 용량을 갖추어야 합니다.
또한, 회로의 전압 등급에 맞는 인덕터를 선택하여 안전하고 정확한 동작을 보장해야 합니다. - 주파수 응답
회로의 주파수 응답에 따라 적절한 주파수 범위를 갖춘 인덕터를 선택해야 합니다.
고주파 회로에서는 특히 주파수 응답이 우수한 페라이트 코어 인덕터를 고려해야 합니다. - 자기 에너지 손실
인덕터의 자기 에너지 손실은 회로의 효율성에 영향을 미칩니다.
따라서 자기 에너지 손실을 최소화하는 코어 소재와 설계를 선택하는 것이 중요합니다. - 환경 요소
인덕터가 설치될 환경에 따라 내부 또는 외부용 인덕터를 선택해야 합니다.
또한, 환경 온도, 진동 및 습도 등의 요소를 고려하여 적절한 인덕터를 선택해야 합니다.
인덕터를 선택할 때에는 회로의 요구 사항과 환경 조건을 종합적으로 고려하여 최적의 선택을 할 수 있도록 해야 합니다.
이를 통해 회로의 안정성과 성능을 향상시키고, 전자 기기 및 시스템의 신뢰성을 확보할 수 있습니다.
