1. 임피던스 이해
임피던스 이해를 위해서는 전기 회로에서 전류가 흐를 때 회로가 가하는 “반발”이나 “저항”을 나타내는 개념을 이해해야 합니다.
이는 교류(AC) 회로에서 특히 중요한데, 교류 전류는 시간에 따라 방향이 바뀌기 때문에 회로의 반응이 직류(DC)와는 다릅니다.
임피던스는 이러한 교류 회로의 복잡한 특성을 설명하고 분석하는 데 사용됩니다.
임피던스는 전기 저항과 유사한 개념이지만, 저항보다는 보다 포괄적인 개념으로, 크기와 위상을 모두 가지고 있습니다.
즉, 임피던스는 회로에서 전류의 흐름을 방해하거나 제한하는 정도를 나타내며, 이는 회로의 주파수에 따라 변화합니다.
전기 저항과 달리, 전기 임피던스는 회로의 진동수에 따라 변합니다.
저항은 임피던스의 특별한 경우로, 위상각이 0인 임피던스로 볼 수 있습니다.
요약하자면, 전기 임피던스는 전압이 회로에 가해졌을 때, 회로가 전류에 제한을 가하는 정도를 나타내는데, 이는 전류의 흐름과 전압의 변화에 영향을 미치는 중요한 개념입니다.
임피던스 이해하기 위해서는 가장 중요한 핵심은 임피던스가 전기 회로에서 전류의 흐름을 어떻게 제한하고 반응하는지를 이해하는 것입니다
- 전류와 전압의 상호 작용: 임피던스는 전류와 전압 사이의 상호 작용을 나타냅니다.
즉, 어떤 전압이 회로에 가해질 때, 그에 따른 전류의 흐름을 결정하는데 관여합니다. - 저항, 리액턴스, 위상의 이해: 임피던스는 저항, 리액턴스(인덕턴스와 캐패시턴스), 그리고 위상의 조합으로 나타납니다.
각각의 요소들이 전기 회로에 어떤 영향을 미치는지를 이해하는 것이 중요합니다. - 주파수의 영향: 임피던스는 주파수에 따라 변화합니다. 이는 교류 회로에서 매우 중요한 요소입니다.
주파수가 변화함에 따라 전기 회로의 반응도 변화하므로, 이를 이해하는 것이 중요합니다. - 복소수 형태의 표현: 임피던스는 보통 복소수 형태로 표현됩니다.
이러한 표현을 이해하고 해석할 수 있는 능력도 중요합니다.
이러한 요소들을 이해하고 전체적으로 임피던스 이해하고 개념을 파악하는 것이 임피던스 이해하는 핵심입니다.
- 연관 참조 : AC 회로의 저항, 리액턴스와 차이,예제 2개 풀이
- 연관 참조 : 저항과 저항률(resistivity), 개념, 차이, 예제 풀이,중요성
2. 임피던스와 저항의 차이
임피던스와 저항은 전기 회로에서 전류에 대한 제한을 나타내는 두 가지 다른 개념입니다.
전기 저항은 전도체 내 전자가 전도체의 이온 격자와 충돌하여 전기 에너지가 열로 변환되는 과정으로 인해 발생합니다.
이로 인해 전기 저항은 일종의 ‘전기적 장애물’로 작용하며, 안정된 전류에 대한 저항을 제공합니다.
직류 회로에서 저항은 주파수에 따라 변하지 않는 것으로 간주됩니다.
임피던스는 교류 전기의 ‘성격적인 저항’을 나타냅니다.
이는 인덕터와 캐패시터에 의해 생성되는 교류 전기의 저항을 측정하는 것입니다.
임피던스는 주파수에 따라 변하는데, 이는 회로의 복잡성과 관련이 있습니다.
많은 경우, 리액턴스와 임피던스는 동일한 것으로 간주되고, 둘 사이에서 자유롭게 교환되는 경우가 있습니다.
그러나 반드시 이해해야 할 점은 리액턴스는 인덕터와 캐패시터에 의한 교류 전류의 저항만을 의미하는 반면, 임피던스는 저항과 리액턴스의 합으로 정의됩니다.
| 전기 저항 | 전기 임피던스 | |
|---|---|---|
| 정의 | 전류에 대한 안정적인 전기적 저항 | 교류 전기에 대한 성격적인 저항 |
| 사용되는 회로 | 직류(DC) 회로에 사용됨 | 교류(AC) 회로에 사용됨 |
| 회로에서 표현 | R로 표시됨 | Z로 표시됨 |
| 값 표현 | 실수로 표현 | 실수 및 허수로 표현 |
| 원인 | 전자와 이온 격자의 충돌로 인한 열 발생 | 인덕터와 캐패시터에 의한 교류 전기의 성격적 저항 |
| 주파수 의존성 | 직류 전류에 따라 변하지 않음 | 교류 전류의 주파수에 따라 변화함 |
| 구성 요소 | 전자 및 이온 충돌에 의한 저항 | 리액턴스(인덕턴스 및 캐패시턴스)와 저항의 합 |
| 전자기장에서의 반응 | 전자기장에서는 전력 손실만을 보임 | 전자기장에서는 전력 손실과 저장된 에너지를 모두 나타냄 |
| 위상 및 크기 | 위상 및 크기가 없음 | 위상 및 크기를 모두 가짐 |
| 구성 요소 | 전자 및 이온 충돌에 의한 저항 | 리액턴스(인덕턴스 및 캐패시턴스)와 저항의 합 |
이렇게, 전기 저항과 임피던스는 전류에 대한 저항을 나타내는데 있어서 중요한 개념이지만, 각각의 특징과 차이점을 명확히 이해하는 것이 중요합니다.
3. 다양한 임피던스 종류
다양한 부품이 포함된 회로의 주파수 응답을 분석할 때, 임피던스(impedance, Z )라는 개념을 사용하는 것이 매우 편리합니다.
임피던스는 일종의 ‘전류 흐름에 대한 저항’으로 생각할 수 있습니다.
우리는 저항이 전류에 대한 저항으로 알려져 있지만, 커패시터(capacitor)와 인덕터(inductor)는 이와는 조금 다른 방식으로 전류 흐름을 ‘저항,방해’합니다.
이러한 부품들의 전류 흐름에 대한 저항성을 나타내는 것이 임피던스 이해하는데 중요합니다.
오옴의 법칙은 전류와 전압 사이의 관계를 설명하는데, 이것은 저항뿐만 아니라 임피던스에도 적용됩니다.
즉, 전압은 전류와 임피던스의 곱으로 표현됩니다.
이 관계는 회로에서 전압과 전류 사이의 상호 작용을 설명하는데 사용됩니다.
간단히 말해서, 임피던스는 전류의 흐름을 ‘방해’하는 측면을 나타냅니다.
저항은 이러한 방해를 특정 부품에서 나타나는 것으로 생각할 수 있지만, 커패시터와 인덕터는 시간에 따라 전류의 변화에 따라 방해가 달라집니다.
따라서 임피던스는 다양한 부품들이 포함된 회로의 전체적인 전류 흐름을 설명하는데 사용됩니다.

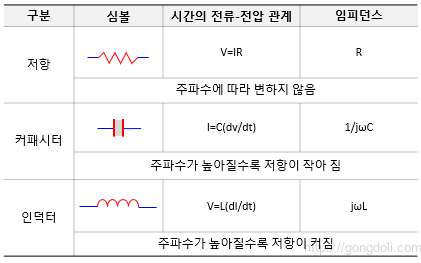

이 표는 다양한 부품의 임피던스 이해하기 위한 형태와 특징을 나타냅니다.
저항은 실수 형태를 가지며 주로 주파수에 따라 변하지 않습니다.
커패시터는 주파수가 높아질수록 저항이 작아지는 허수 형태를 가지고 있으며, 인덕터는 주파수가 높아질수록 저항이 커지는 허수 형태를 가지고 있습니다.
4. 임피던스
4-1) 임피던스
임피던스 이해하기 위해서는 전기 회로에서 전류와 전압 사이에는 시간에 따라 변하는 관계가 있는 것을 인지해야 합니다.
순수한 인덕티브(Inductive) 회로에서는 전류가 전압보다 90도 (전기적으로) 늦게 흐릅니다.
반면에 순수한 커패시터(Capacitive) 회로에서는 전류가 전압보다 90도 (전기적으로) 앞서서 흐릅니다.
그리고 순수한 저항(Resistive) 회로에서는 전류가 전압과 동일한 시간에 흐릅니다.
직류(DC)가 회로를 통과할 때에는 임피던스와 저항의 구분이 없습니다.
실제 회로에서는 자기 리액턴스(Inductive Reactance)와 용량 리액턴스(Capacitive Reactance)가 저항(Resistance)과 함께 존재할 수 있습니다.
이러한 경우 회로의 전류는 리액턴스와 저항의 값에 따라서 전류가 선행하거나 후행할 수 있습니다.
교류(AC) 회로에서는 리액턴스와 저항의 누적 효과를 임피던스(impedance)라고 합니다.
임피던스 이해하면 전기 회로에서 전압과 전류의 관계를 설명하는데 사용할 수 있습니다.

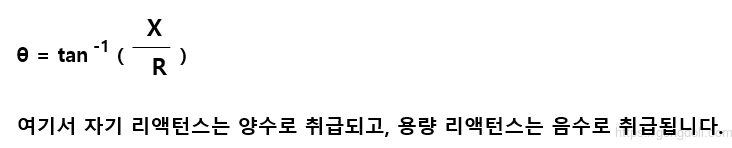

일반적으로 영어로 표기되는 임피던스는 Z입니다. 임피던스의 값은 다음과 같이 표현됩니다.
임피던스는 복소수(complex number) 형태로 표현될 수 있습니다.
복소수 임피던스의 실수 부분은 회로의 저항이고, 허수 부분은 회로의 리액턴스입니다.
4-2) 순수 인덕터에 대해 사인파 전압 Vsin(ωt)을 적용하면
임피던스 이해하기 위해, 순수 인덕터에 대해 사인파 전압 Vsin(ωt)을 적용해 보겠습니다.
인덕터 내부의 자기장 변화로 인한 전류 응답이 유발됩니다.
이 전류는 인덕터 회로에서 전압에 대해 90∘90∘의 위상 각을 가집니다.
인덕터 회로에서 전압, 전류 및 임피던스의 관계는 주파수 영역에서 오옴의 법칙을 사용하여 표현될 수 있습니다
순수 인덕터에 적용된 전압V과 전류I 사이의 관계는 다음과 같습니다
사인파 전압 Vsin(ωt)의 미분은 다음과 같습니다.
이를 인덕터의 오옴의 법칙에 대입하면
여기서 우변은 전압 V에 비례하는 시간의 변화에 대한 전류를 나타냅니다.
전압과 전류 간의 관계를 알고 있으므로, 이를 기반으로 인덕터의 임피던스를 계산할 수 있습니다.
임피던스는 전압과 전류의 비율로 정의됩니다.
Z=V/I
임피던스는 주파수 영역에서 허수로 표현되며, 순수 인덕터의 임피던스는 다음과 같이 주어집니다.
Z=jωL
여기서 j는 허수 단위이고, ω는 각주파수이며, L은 인덕터의 인덕턴스입니다.
따라서 순수 인덕터에 사인파 전압을 적용할 때, 인덕터의 전류 응답은 주파수에 의해 결정되며, 이는 인덕터의 인덕턴스에 비례합니다.
이것이 인덕터의 특성을 나타내는데, 전류가 전압에 비해 90° 만큼 뒤쳐져 있음을 의미합니다.
4-3) 순수 커패시터에 대해 사인파 전압 Vsin(ωt)을 적용하면
임피던스 이해하기 위해, 순수 커패시터에 대해 사인파 전압 Vsin(ωt)을 적용해 보겠습니다.
캐패시터 내부의 전하가 축적되거나 방출되는데, 이는 전류의 흐름을 유발합니다.
캐패시터는 전압이 변할 때 자기장을 축적하므로, 전류는 전압 변화에 반응하여 증가하거나 감소합니다.
이러한 특성을 이용하여 캐패시터에 전압이 가해졌을 때의 상황을 자세히 알아보겠습니다.
캐패시터에 적용된 전압과 캐패시터를 통과하는 전류 간의 관계는 다음과 같습니다.
캐패시터의 전압-전류 관계는 다음과 같이 표현됩니다
I=C(dv/dt)
- 여기서
I는 캐패시터를 통과하는 전류
C는 캐패시터의 캐패시턴스(저장 용량)이며, 패럿(Farad) 단위로 표현
dv/dt는 시간에 따른 전압의 변화율(전압의 미분)을 나타냄
사인파 전압 Vsin(ωt)의 미분은 다음과 같습니다
이를 캐패시터의 전압-전류 관계식에 대입하면
이 식은 캐패시터에 전압이 증가함에 따라 시간에 따라 변화하는 전류를 나타냅니다.
캐패시터의 임피던스는 전압과 전류의 관계를 나타내는데, 이를 통해 캐패시터의 전압에 대한 응답을 살펴볼 수 있습니다.
임피던스는 주파수 영역에서 허수로 표현되며, 순수 캐패시터의 임피던스는 다음과 같습니다.
Z=1/jωC
- 여기서
j는 허수 단위
ω는 각주파수
C는 캐패시터의 캐패시턴스
따라서 캐패시터에 사인파 전압을 적용하면, 캐패시터의 전류 응답은 주파수에 따라 변하며, 이는 캐패시터의 캐패시턴스에 반비례합니다.
순수 캐패시터 회로에서 전류는 전압에 비해 90° 만큼 앞서 있습니다.
4-4) 저항에 대해 사인파 전압 Vsin(ωt)을 적용하면
임피던스 이해하기 위해, 사인파 전압 Vsin(ωt)를 순수 저항 R Ω에 연결해보겠습니다.
저항을 통과하는 전류를 계산해보겠습니다.
오옴의 법칙에 따르면, 전압과 전류는 저항의 값과 관련이 있습니다.
저항에 가해지는 전압과 저항을 통과하는 전류 간의 관계는 다음과 같습니다.
V=IR
주어진 사인파 전압 Vsin(ωt)에 대해, 저항을 통과하는 전류 I를 찾기 위해 오옴의 법칙을 사용할 수 있습니다.
주어진 전압을 미분하면 다음과 같습니다.
이제 오옴의 법칙에 대입하여 전류 I를 구합니다.
V=IR
V=I(t)R
Vsin(ωt)=I(t)R
I(t)=Vsin(ωt)/R
이제 주어진 전압 소스로부터 저항을 통과하는 전류를 찾았습니다. 이는 시간 t에 따라 변화하는 전류를 나타냅니다.
저항 R이 주어진 전압 소스에 대해 적용되는 전류를 결정하는데 중요한 역할을 합니다.
저항이 클수록 전류의 크기는 작아지며, 저항이 작을수록 전류의 크기는 커집니다.
따라서 같은 전압 소스를 순수 저항 R 옴에 연결하면, 주어진 전압에 대한 회로의 응답은 오옴의 법칙에 따라 저항의 크기에 따라 변합니다.
저항이 주어진 전압에 대해 일정한 전류를 유지하는 것을 의미합니다.
5. 자주 묻는 질문(FAQs)
자주 묻는 질문 – FAQs
Q1 전기 저항은 교류 회로에서만 볼 수 있습니까?
아니요, 전기 저항은 교류 및 직류 회로에서 모두 발생할 수 있습니다.
저항은 전류의 흐름에 대한 전반적인 ‘저항’을 나타내며, 회로의 특성과 상관없이 발생합니다.
Q2 임피던스는 어떻게 표현되나요?
임피던스는 전기 회로에서 ‘전체적인’ 전기적 저항을 나타냅니다.
이는 인덕턴스와 캐패시턴스에 의한 교류 전기의 저항을 포함합니다. 이를 ‘Z’라는 알파벳으로 표현합니다
Q3 DC 전류의 주파수가 변경될 때 저항의 값은 변하나요?
DC 전류의 경우, 주파수의 변화에 따라 저항 값이 변하지 않습니다.
저항은 전류의 크기에만 영향을 받으며, 주파수와는 관련이 없습니다.
Q4 저항은 크기와 위상 각을 가지고 있나요?
저항은 크기와 위상 각을 가지고 있지 않습니다.
이는 전류의 흐름에 대한 전반적인 ‘저항’만을 나타냅니다.
Q5 임피던스는 어떻게 변하나요?
임피던스는 교류 전류의 주파수에 따라 변화합니다.
주파수가 변화하면 회로의 전기적 특성도 변화하므로, 이는 임피던스에 반영됩니다.
Q6 임피던스 이해하는 가장 핵심 Point는 무엇인가요?
임피던스 이해하는 핵심은 회로가 교류 전원에 어떻게 반응하는지를 설명하는데 있습니다.
이는 회로의 크기와 위상을 고려하여 전압과 전류의 복잡한 상호작용을 나타내는 개념입니다.
