1. 공통 접지 관리
정전기 접지 관리 방법은 작업장 내에서 발생할 수 있는 정전기 에너지를 신속히 대지(Ground)로 흘려보내 제품 손상과 작업자 감전을 예방하는 핵심 관리입니다.
이를 위해 공통 접지선을 설치하고, 작업대, 인두기, 전동 드라이버, 스크류 피더, 제전 매트, 손목 스트랩 등 주요 설비와 장비를 모두 접지합니다.
1-1) 공통 접지란 무엇인가?
정전기 접지 관리 방법에서 공통 접지는 말 그대로 여러 개의 전기적 장비나 부품들이 공통적으로 연결되는 접지 시스템을 의미합니다.
간단히 말해, 여러 장비들이 하나의 접지선(ground line)을 통해 연결되어 정전기나 전기가 안전하게 땅으로 흘러가도록 만들어주는 방식입니다.
예를 들어, 대규모 공장에서 여러 기계들이 동시에 운영될 때, 각 기계마다 독립적인 접지가 되어 있으면 전류가 흘러가기 어려울 수 있습니다.
반면, 각 기계가 하나의 공통 접지 시스템에 연결되어 있으면, 각 장비에서 발생하는 정전기나 전류가 안전하게 땅으로 빠져나갈 수 있습니다. 이 시스템이 바로 공통 접지입니다.
1-2) 전기 접지와 정전기 접지의 차이
전기 접지와 정전기 접지는 본질적으로 목표는 비슷하지만, 사용하는 방식과 목적은 다릅니다.
쉽게 말해, 두 가지 접지의 차이는 목적과 적용 범위에 있습니다.
1-2-1) 전기 접지 (Electrical Grounding)
전기 접지는 전자기기에서 발생하는 과도한 전압이나 전류가 안전하게 대지(땅)로 빠져나가도록 만드는 시스템입니다.
예를 들어, 전기 제품이 고장나거나 과전류가 흐를 때, 이 전기가 사람에게 해를 끼치지 않도록 방지하는 역할을 합니다
사람과 장비를 보호하는 목적으로 주로 사용됩니다.
고전압 시스템이나 전자기기에서 전류가 안전하게 흐를 수 있도록 해주는 접지입니다.
예를 들면, 가전제품에서 플러그의 3번째 접지 단자, 전력 설비의 접지선이라고 생각하시면 됩니다.
1-2-2) 정전기 접지 (ESD Grounding)
정전기 접지는 정전기 방전(ESD)을 방지하고, 정전기가 쌓이지 않도록 방지하는 접지 방식입니다.
정전기는 매우 작은 전하로 보이지 않지만, 전자기기에 손상을 줄 수 있기 때문에 이를 안전하게 처리하기 위해 접지를 사용합니다.
정전기를 방지하고 안전하게 대지로 흘려보내는 것이 주 목적입니다.
정전기 접지는 전자부품이나 민감한 장비가 있는 작업 환경에서 중요합니다.
예를 들어보면, 전자부품을 다룰 때 사용되는 와이어 스트랩이나 작업대의 정전기 방지 매트가 해당됩니다.

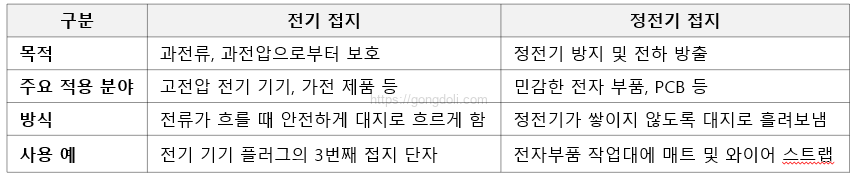

1-2-3) 전기 접지와 정전기 접지의 차이점
정전기 방지 대책에서 공통 접지는 매우 중요한 역할을 합니다.
여러 장비들이 같은 접지선에 연결되어 있을 때, 그들이 발생시키는 정전기가 대지로 안전하게 방출됩니다.
이를 통해 정전기 방지 시스템을 체계적으로 운영할 수 있습니다.
또한, 여러 장비들이 개별적으로 접지되지 않고 하나의 공통 접지에 연결되면 접지 상태를 더 쉽게 관리하고 점검할 수 있습니다.
예를들면, 전동 드라이버, 인두기, 스크류 피더와 같은 장비들이 모두 공통 접지선에 연결되어야 합니다.
이렇게 공통 접지를 설정하면, 작업대에서 발생할 수 있는 정전기가 사람이나 장비에 피해를 주지 않도록 안전하게 관리할 수 있습니다.
이처럼, 정전기 접지 관리 방법은 각기 다른 장비들이 동시에 사용할 수 있도록 설정된 공통 접지 시스템을 통해, 작업장의 모든 장비를 안정적으로 보호하고, 정전기 문제를 예방할 수 있습니다.
이러한 방식은 정전기 발생을 줄이고, 전자 부품의 손상이나 제품 품질 문제를 방지하는 데 중요한 역할을 합니다.
- 연관 참조 : ESD 유형별 차이점,HBM,CDM,MM,HIM 비교, 특징 3가지
- 연관 참조 : ESD EOS Surge 차이, EOS, Surge, 차이점 비교
- 연관 참조 : 정전기 방지 대책,필요 이유,점검 순서,대책 기본 원칙
- 연관 참조 : 정전기 측정 방법, 주요 정전기 측정 장비 및 측정 방법
- 연관 참조 : ESD 보호 부품 선택과 배치,TVS vs 바리스터,저잡음 PCB 설계 27개 주의사항
2. 작업별 접지 작업 수칙
정전기 접지 관리 방법에서 정전기나 전기는 보이지 않지만, 잘못 관리하면 제품 불량이나 심한 경우 화재·감전 사고까지 이어질 수 있습니다.
그래서 정전기 접지 관리 방법은 모든 작업 환경에서 필수입니다.
2-1) 전기 접지 작업 수칙 (공통)
전기 접지란, 위에 설명했듯이 전기로 작동하는 모든 설비와 도구를 안전하게 땅(대지)과 연결해 만약의 사고를 막는 작업입니다.
정전기 접지 관리 방법뿐 아니라, 기본 전기 안전 수칙으로도 매우 중요합니다.

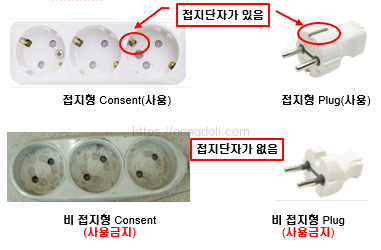

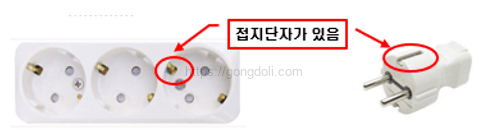

N상 구분 방법이나 접지형/비접지형 구분은 콘센트에 접지 핀이 있는지를 가장 쉽게 확인할 수 있습니다.
2-2) 작업대 공통 접지선 작업 수칙
정전기 접지 관리 방법에서 가장 기본이 되는 것이 공통 접지선 설치입니다.
작업대에서 발생하는 정전기를 한 곳으로 모아 안전하게 땅으로 흘려보내기 위한 필수 작업입니다.

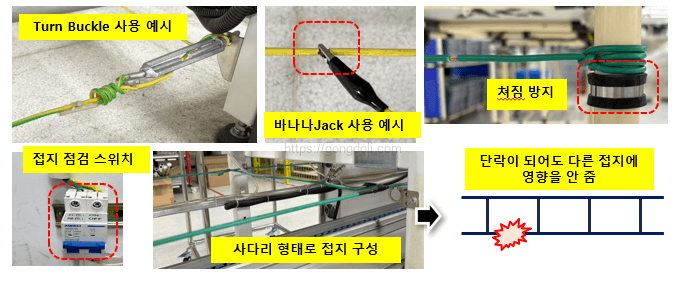

작업대 공통 접지선 설치 요령(실제 케이블 색상은 업체마다 상이할 수 있음)
- HBM용(사람 몸 정전기) 공통 접지선: 작업대 전면에 녹색 단선(2mm 이상)으로 노출 포설합니다.
- 설비 및 CDM용(설비 자체 정전기) 공통 접지선 : 작업대 후면에 노란색 단선(2mm 이상)으로 노출 포설합니다.
끝단 처리할 때, 접지선이 처지지 않도록 Turn Buckle을 이용해 팽팽하게 설치하고, 접지선이 길어지는 경우, 중간에 쳐짐 방지를 넣어주면 더 깔끔하게 정리할 수 있습니다. 마무리는 다른 작업대와 쉽게 연결할 수 있도록 바나나 Jack을 사용하는 것이 좋습니다.
또한 접지 점검 스위치를 중간 중간에 넣어서 접지 점검 시 off 후 원하는 접지만 점검할 수 있고, 접지 문제 발생 시 문제 구간을 더 찾기 용이하므로 가능하다면 중간에 설치하는 것을 추천드립니다.
그리고, 접지 설치 시 사다리꼴 형태로 구성을 한다면 중간에 끝어지더라도 다른 접지선에 영향을 안 주므로 사다리꼴 형태 접지 설치를 추천합니다.
개별 접지선을 공통선에 연결할 때는 악어Clip 또는 바나나Jack을 사용하고, 공동접지선과 연결선은 1.5mm² 연선 사용합니다.
2-3) 설비별 개별 접지 방법
작업대 외에도 다양한 설비들도 각각 접지해야 정전기 접지 관리 방법을 완벽히 적용할 수 있습니다.

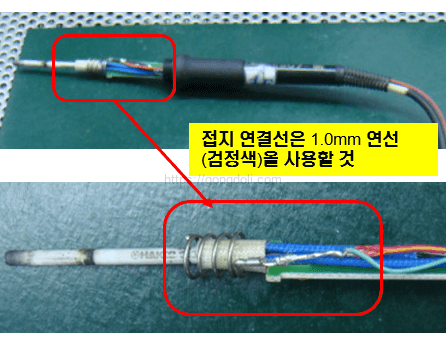

① 인두기 접지
- 인두기 팁 연결 부를 분해합니다.
- 접지선을 전원선 사이로 통과시킵니다.
- 스프링 단자에 납땜합니다.
- 조립 후 접지선 끝단을 악어Clip 또는 바나나Jack으로 처리하여 설비 공통 접지선에 연결합니다.
- 인두팁과 공통접지 간 등전위(OV)를 확인합니다.

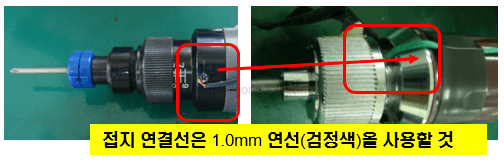

② 전동 드라이버 접지
- 전동 드라이버 팁 고정부의 스크류를 하나 해체합니다.
- 접지선을 연결 후 다시 조립합니다.
- 반대편은 악어Clip 또는 바나나Jack으로 설비 공통 접지선에 연결합니다.
2-4) 제전 MAT 접지
제전 매트(MAT)는 작업자가 이동하거나 작업할 때 발생하는 정전기를 즉시 흡수해 줍니다.
정전기 접지 관리 방법의 핵심 소품입니다.

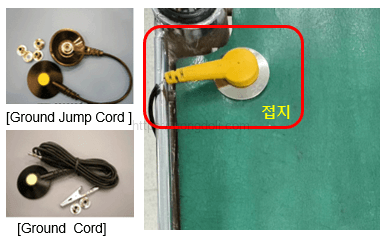

- 제전 MAT에 구멍(Hole)을 뚫고 똑딱이 단추를 삽입합니다.
- Ground Cord를 체결하고 3m 간격으로 추가 체결합니다.
- 작은 MAT를 연결할 때는 Ground Jump Cord를 사용합니다.
- 최종적으로 설비 공통 접지선에 연결합니다.
2-5) Wrist Strap 접지
작업자가 항상 몸에 착용해야 하는 Wrist Strap은 정전기 접지 관리 방법의 1번 기본 아이템입니다.
- 손목에 착용할 때 은색 접지 단자가 피부에 밀착되게 합니다.
- 반대편 끝단은 반드시 HBM용(녹색) 공통 접지선에 연결해야 합니다.
(설비공통접지선에 연결하면 감전 위험이 있습니다.)
작업자는 HBM용 접지선(녹색)에만 연결해야 하며, 설비용 접지선(노란색)에 연결하면 절대 안 됩니다!
2-6) 그 외 개별 접지
정전기 접지 관리 방법을 철저히 하려면 설비 외에도 주변 부속품까지 모두 관리해야 합니다.
- 바닥 제전 타일 접지
- PC 외함 접지
- 전기를 사용하는 지그(JIG) 외함 접지
- 전기를 사용하지 않는 설비도 분산체 제작 후 접지
- 부품 보관 다이, 자재 보관함, 매거진 적치 장소에 제전매트 부착 후 접지
- 제전 비닐 부착 (1MΩ 저항 포함)
- 작업 표준서 보관 장소 등에 정전기 스프레이 사용
- 제전 커튼 설치 및 접지(접지저항 0.75MΩ 이상 ~ 35MΩ 미만 유지)
