1. 증폭기란 무엇인가?

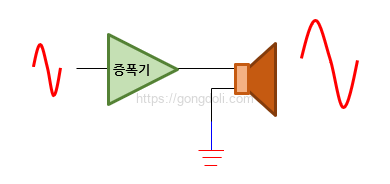

증폭기는 전자 회로에서 매우 중요한 역할을 하는 장치로, 입력 신호를 받아 더 큰 신호로 변환해주는 기능을 합니다.
간단히 말해서, 작은 신호를 크게 키우는 장치라고 할 수 있습니다.
예를 들어, 우리가 소리를 듣는 스피커도 일종의 증폭기입니다.
음악이 흐를 때 아주 작은 전기 신호가 증폭기를 통해 크게 변환되어야 우리가 듣기 좋은 소리로 나오는 것입니다.
증폭기는 다양한 분야에서 사용되지만, 그 기본 개념은 동일합니다.
입력되는 작은 전기 신호를 더 큰 출력 신호로 만들어 주는 것입니다.
이런 기본적인 기능 때문에 증폭기의 기초를 제대로 이해하는 것이 매우 중요합니다.
1-1) 정의와 기본 기능
증폭기의 정의는 매우 간단합니다.
증폭기란 입력 신호의 크기를 키워 더 큰 출력 신호로 변환하는 전자 장치를 말합니다.
여기서 중요한 점은 입력 신호의 성질은 변하지 않으며, 그 크기만 증가한다는 것입니다.
신호의 형태, 주파수 등은 그대로 유지되고, 오직 크기만 변하는 것입니다.
마치 라디오 볼륨을 높이는 것과 유사하다고 할 수 있습니다.
증폭기는 주로 전압, 전류 또는 전력을 증폭하는 데 사용됩니다.
이를테면, 마이크로 입력되는 작은 소리 신호를 스피커에서 크게 들을 수 있게 하려면 증폭기를 거쳐 신호의 전압과 전류를 증폭해야 합니다.
그렇다면, 증폭기의 기본 기능은 무엇일까요?
가장 대표적인 기능은 신호 증폭입니다.
하지만 단순히 입력 신호를 크게 하는 것만이 아니라, 이 과정에서 왜곡이나 손실을 최소화하는 것도 중요한 역할입니다.
실제로 많은 전자 회로에서 증폭기가 사용되는 이유는 정확한 신호 증폭이 필요하기 때문입니다.
이와 같은 이유로 전자 회로를 처음 공부할 때 증폭기의 기초를 확실히 익혀야 이후 복잡한 회로 설계에서도 문제를 덜 겪을 수 있습니다.
1-2) 전자 회로에서 증폭기의 중요성
증폭기는 전자 회로에서 없어서는 안 될 중요한 요소입니다.
왜냐하면 대부분의 전기 신호는 자연적으로 매우 작아서 직접적으로 사용할 수 없기 때문입니다.
예를 들어, 마이크로폰에서 만들어지는 소리 신호는 아주 미세한 전기 신호에 불과하지만, 이 신호를 증폭기 없이 바로 스피커로 전달한다면 거의 들리지 않을 것입니다.
따라서 증폭기는 작은 신호를 더 크고 사용 가능한 형태로 변환해주는 필수 장치입니다.
증폭기의 중요성은 일상생활에서도 쉽게 찾아볼 수 있습니다.
휴대전화, 컴퓨터, TV, 라디오 등 모든 전자 장치에는 증폭기가 들어갑니다.
예를 들어, TV 수신기는 외부 안테나에서 받아들인 약한 전파 신호를 증폭해 화면에 영상을 출력합니다.
이러한 전자 기기들은 모두 증폭기의 기초를 기반으로 설계되어, 신호 증폭의 효율성에 따라 성능이 좌우되기도 합니다.
결국, 증폭기는 전자 회로에서 신호를 처리하고 전달하는 데 필수적입니다.
신호가 미세하면 증폭해서 사용하고, 또 다른 회로로 보내기 전에 증폭기를 거쳐 전달해야만 합니다.
증폭기의 기초적인 이해가 없으면 이런 과정을 제대로 이해할 수 없기 때문에, 초보자라도 이 부분을 명확히 이해해야 합니다.
- 연관 참조 : 공통 이미터 증폭기의 기본 원리, 전압 바이어스 방식, 이득 특성,출력 특성, 주파수 응답
- 연관 참조 : 공통 소스 JFET 증폭기의 기본 원리,BJT 비교, 특성 곡선
- 연관 참조 : 증폭기 왜곡(Amplifier Distortion), 종류, 최소화 방법
2. 증폭기의 종류
증폭기는 여러 가지 종류로 나뉩니다.
모든 증폭기가 작은 신호를 크게 만드는 역할을 하지만, 증폭하려는 대상이 전압이냐, 전류냐, 아니면 전력이냐에 따라 종류가 달라집니다.
이를 이해하는 것이 증폭기의 기초를 탄탄히 다지는 첫걸음입니다.
이번에는 전압 증폭기, 전류 증폭기, 전력 증폭기라는 세 가지 대표적인 증폭기의 종류를 하나씩 살펴보겠습니다.
2-1) 전압 증폭기
먼저, 전압 증폭기는 이름 그대로 입력 신호의 전압을 증폭하는 장치입니다.
간단히 말해서, 작은 전압 신호를 더 큰 전압 신호로 키우는 역할을 합니다.
예를 들어, 마이크에서 수집한 음성 신호는 아주 작은 전압 형태로 나타나는데, 이를 바로 스피커로 보내면 소리가 너무 작아서 거의 들리지 않을 겁니다.
이때 전압 증폭기를 사용해 그 작은 전압을 더 큰 전압으로 만들어줘야 음성 신호가 크게 들리게 되는 것입니다.
“왜 전압 증폭기가 필요한가요?“라는 질문을 자주 볼 수 있습니다.
그 답은 전자 회로에서 미세한 전압 신호를 다루는 경우가 많기 때문입니다.
작은 전압 신호는 외부 환경에 의해 쉽게 손실되거나 왜곡되기 쉬운데, 이를 방지하고 더욱 강력한 신호로 만들어 주는 것이 전압 증폭기의 역할입니다.
전압 증폭기는 흔히 오디오 증폭기나 TV 수신기 등에 사용되며, 작은 신호를 크게 만들기 때문에 우리가 일상에서 경험하는 많은 전자 기기의 핵심 부분을 담당하고 있습니다.
다시 말해, 전자 기기들이 제대로 작동하기 위해서는 이 전압 증폭기와 같은 기술이 매우 중요합니다.
2-2) 전류 증폭기
전류 증폭기는 입력 신호의 전류를 증폭하는 장치입니다.
전압 증폭기가 전압을 증폭하는 데 중점을 둔다면, 전류 증폭기는 전류를 더 크게 만듭니다.
사실, 전류 증폭기는 조금 더 전문적인 회로에서 많이 사용되며, 특히 전자 부품이 정확한 전류를 필요로 할 때 자주 쓰입니다.
전류 증폭기의 좋은 예는 LED 구동 회로에서 볼 수 있습니다.
LED는 일정한 전류가 흘러야만 빛을 내기 때문에, 충분한 전류가 공급되지 않으면 빛이 나지 않거나 매우 약해집니다.
이때 전류 증폭기를 사용하여 LED에 필요한 전류를 증폭해 줍니다.
또한, 트랜지스터가 사용하는 회로에서도 전류 증폭기가 많이 사용되는데, 아주 작은 입력 전류를 통해 큰 출력 전류를 얻을 수 있습니다.
이런 원리를 이해하려면 증폭기의 기초를 잘 이해하고 있어야, 왜 작은 전류로 큰 결과를 만들 수 있는지 명확히 알 수 있습니다.
2-3) 전력 증폭기
마지막으로 전력 증폭기는 이름에서 알 수 있듯이 전력(전압과 전류의 곱)을 증폭하는 역할을 합니다.
전력 증폭기는 주로 높은 출력을 필요로 하는 응용 분야에서 사용되며, 스피커, 라디오 송신기, 안테나와 같은 장치에서 볼 수 있습니다.
전력 증폭기는 입력 전력보다 더 큰 전력을 출력할 수 있도록 만들어집니다.
예를 들어, 라디오 송신기는 아주 작은 전력으로 신호를 송신하는데, 이때 신호가 멀리까지 도달하려면 전력 증폭기가 반드시 필요합니다.
송신기에서 나오는 작은 신호를 더 큰 신호로 증폭해 안테나로 보내면, 멀리 떨어진 수신기가 그 신호를 받을 수 있게 됩니다.
전력 증폭기는 특히 고출력 오디오 시스템에서 매우 중요한데, 우리가 콘서트나 야외 공연에서 듣는 큰 소리는 바로 이런 전력 증폭기를 통해 만들어집니다.
작은 음향 신호가 전력 증폭기를 거쳐 아주 큰 출력으로 변환되어 많은 사람들에게 소리를 전달하는 것이죠.
이처럼 전력 증폭기는 대규모 전자 시스템에서 필수적인 역할을 하며, 그 작동 원리를 이해하려면 증폭기의 기초에 대한 충분한 이해가 필요합니다.
3. 증폭기의 특성
증폭기를 제대로 이해하려면 증폭기의 기초 세 가지 핵심 특성, 즉 이득(Gain), 대역폭(Bandwidth), 임피던스 매칭(Impedance Matching)을 알아야 합니다.
증폭기의 특성은 단순히 신호를 크게 만드는 것 이상으로 중요하며, 그 작동 성능을 결정하는 중요한 요소입니다.
이제 하나씩 자세히 살펴보겠습니다.
3-1) 이득 (Gain)
이득이란 간단히 말해 증폭기가 입력 신호를 얼마나 크게 만드는지를 나타내는 척도입니다.
이득은 증폭기의 기초를 설명할 때 가장 먼저 등장하는 개념인데, ‘Gain’은 입력 신호가 증폭기를 거쳐 얼마나 증가되었는지를 수치로 표현하는 말입니다.
이득은 일반적으로 dB(데시벨) 단위로 표현됩니다.
예를 들어, 어떤 증폭기의 이득이 20 dB라면, 입력 신호의 크기를 약 10배로 증폭해주는 것입니다.
그래서 이득이 높을수록 더 큰 출력 신호를 얻을 수 있지만, 그만큼 신호 왜곡 가능성도 높아지기 때문에 주의가 필요합니다.
이득은 기본적으로 출력과 입력의 비율을 나타내며, 단위가 없는 비율값입니다.
보통 이 증폭 비율을 “A”로 표기하여 증폭도를 나타냅니다.
이득 계산은 “출력 신호 ÷ 입력 신호”로 간단하게 구할 수 있습니다.
“증폭기의 이득이 왜 중요할까요?”
그것은 이득이 증폭기의 성능을 좌우하기 때문에 중요하기 때문입니다.
예를 들어 오디오 앰프의 경우, 마이크가 수집한 작은 음성 신호를 적절히 증폭해주기 위해 충분한 이득이 필요합니다.
그러나 지나친 이득은 신호를 왜곡시킬 수 있어, 이득은 적절히 조정해야 좋은 소리를 들을 수 있습니다.
다시 말씀을 드리지만, 증폭기의 이득(Gain)은 출력 신호와 입력 신호 사이의 관계를 나타내는 중요한 개념입니다.
증폭기는 신호를 증폭하여 더 큰 출력 신호를 생성하는데, 이때 이득은 입력 신호와 출력 신호 사이의 비율을 통해 측정됩니다.
이득은 증폭되는 신호의 종류에 따라 세 가지로 나뉘며, 각각 전압 이득(Av), 전류 이득(Ai), 전력 이득(Ap)으로 구분됩니다.
이제 각 이득의 종류에 대해 자세히 알아보겠습니다.
3-1-1) 전압 이득 (Voltage Gain)
전압 이득은 증폭기의 입력 전압 대비 출력 전압이 얼마나 증폭되었는지를 나타냅니다.
이를 수식으로 표현하면 다음과 같습니다.
여기서 Vout은 출력 전압이고, Vin은 입력 전압입니다.
예를 들어, 입력 전압이 1V이고 출력 전압이 10V라면, 이 증폭기의 전압 이득은 10이 됩니다.
3-1-2) 전류 이득 (Current Gain)
전류 이득은 입력 전류 대비 출력 전류의 증폭 비율을 나타냅니다.
전류 이득 역시 전압 이득과 유사한 방식으로 계산되며, 수식은 다음과 같습니다.
여기서 Iout은 출력 전류이고, Iin은 입력 전류입니다.
만약 입력 전류가 2mA이고 출력 전류가 6mA라면, 이 증폭기의 전류 이득은 3이 됩니다.
3-1-3) 전력 이득
전력 이득은 증폭기의 입력 전력 대비 출력 전력이 얼마나 증폭되었는지를 나타냅니다.
전력 이득은 전압 이득과 전류 이득의 곱과 동일한 값으로 계산되며, 수식은 다음과 같습니다.
여기서 Pout은 출력 전력, Pin은 입력 전력입니다.
전력 이득은 증폭기 성능을 평가하는 데 중요한 지표 중 하나입니다.
3-1-4) 데시벨 (dB)로 표현된 증폭기 이득
증폭기의 이득은 보통 데시벨(dB) 단위로도 표현되며, 이는 로그 스케일로 측정됩니다.
데시벨 단위는 일반적인 비율보다 작은 차이를 더 명확하게 표현할 수 있도록 해줍니다.
- 전압 이득의 데시벨 표현
Av(dB)=20⋅log(Av) - 전류 이득의 데시벨 표현
Ai(dB)=20⋅log(Ai) - 전력 이득의 데시벨 표현
Ap(dB)=10⋅log(Ap)
여기서 중요한 점은, 전력 이득은 10배 로그 스케일로 계산되고, 전압 및 전류 이득은 20배 로그 스케일로 계산된다는 점입니다.
따라서 20 dB가 10 dB의 두 배가 아닌 이유는 로그 스케일의 특성 때문입니다.
또한, 양수의 dB 값은 이득을 나타내고, 음수의 dB 값은 손실을 나타냅니다.
예를 들어, +3dB의 이득은 출력 신호가 두 배로 증가했음을 의미하고, -3dB는 출력 신호가 절반으로 감소했음을 의미합니다.
이때, -3dB는 반출력 지점(half-power point)이라 불리며, 최대 출력 값에서 -3dB만큼 감소한 상태를 나타냅니다.
3-2) 대역폭 (Bandwidth)
대역폭은 증폭기가 얼마나 넓은 주파수 범위의 신호를 제대로 증폭할 수 있는지를 나타내는 지표입니다.
대역폭이 넓을수록 증폭기는 더 넓은 주파수 범위의 신호를 왜곡 없이 증폭할 수 있습니다.
이는 증폭기의 기초에서 꼭 짚고 넘어가야 할 중요한 요소입니다.
대역폭이 좁다면 특정 주파수 이상의 신호는 증폭되지 못하고 잘려 나가거나 왜곡될 수 있습니다.
예를 들어, 오디오 증폭기의 대역폭이 좁다면 특정 고음이나 저음이 제대로 재생되지 않거나 왜곡되어 이상한 소리가 날 수 있습니다.
따라서 대역폭은 증폭기의 출력 품질에 큰 영향을 미치는 중요한 요소입니다.
그럼 “대역폭이 넓은 증폭기가 좋은 걸까요?”
여기서 주파수 대역이 넓을수록 다양한 신호를 정확하게 증폭할 수 있다는 점에서 대역폭이 중요한 요소라고 답변합니다.
다만, 지나치게 넓은 대역폭은 원치 않는 신호나 노이즈를 증폭할 수도 있기 때문에 필요에 따라 대역폭을 적절히 조절하는 것이 중요합니다.
3-3) 임피던스 매칭 (Impedance Matching)
임피던스 매칭은 증폭기가 다른 회로나 부품과 연결될 때 서로 신호 손실 없이 효율적으로 작동하기 위해 필요한 요소입니다.
쉽게 설명하자면, 증폭기와 연결되는 다른 장치와의 저항 값을 조정해 서로 잘 맞게 하는 것입니다.
임피던스 매칭은 전자 회로의 증폭기의 기초에서 매우 중요한 개념으로, 잘못 설정될 경우 신호 손실이 생겨 증폭기의 성능이 저하될 수 있습니다.
예를 들어, 오디오 시스템에서 앰프와 스피커가 연결될 때 임피던스 매칭이 잘못되면 소리가 약해지거나 음질이 저하될 수 있습니다.
그래서 앰프와 스피커의 임피던스가 일치하도록 조정하는 것이 중요합니다.
임피던스 매칭을 잘하면 신호가 거의 손실 없이 전달되므로 증폭기의 효율이 높아지고, 연결된 다른 장치와의 호환성도 높아지게 됩니다.
4. 증폭기의 기초 – 예제풀이
10mV에서 입력 신호가 1mA이고 1V에서 출력 신호가 10mA인 증폭기의 전압, 전류 및 전력 이득을 구하고. 세 가지 이득을 모두 데시벨(dB)로 표현해 보겠습니다.
① 전압 이득 (Av)
전압 이득은 출력 전압(Vout)을 입력 전압(Vin)으로 나눈 값입니다.
= 1V/0.01V = 100
따라서, 이 증폭기의 전압 이득은 100입니다.
전압 이득을 데시벨로 표현하기 위해서는 다음 공식을 사용해 계산해 보면,
Av(dB)=20⋅log(Av)
=20⋅log(100) = 20⋅2 = 40dB
따라서, 전압 이득은 40 dB입니다.
② 전류 이득 (Ai)
전류 이득은 출력 전류(Iout)를 입력 전류(Iin)으로 나눈 값입니다.
= 0.01A/0.001A = 10
이 증폭기의 전류 이득은 10입니다.
전류 이득을 데시벨로 표현하기 위해 다음 공식을 사용해 계산해 보면,
Ai(dB)=20⋅log(Ai)
=20⋅log(10) = 20⋅1 = 20dB
따라서, 전류 이득은 20 dB입니다.
③ 전력 이득 (Ap)
전력 이득은 출력 전력(Pout)을 입력 전력(Pin)으로 나눈 값입니다.
전력은 전압과 전류의 곱으로 구할 수 있으므로, 전력 이득은 다음과 같이 표현할 수 있습니다.
= Vout⋅Iout / Vin⋅Iin
= 0.01W/0.00001W = 1000
이 증폭기의 전력 이득은 1000입니다.
전력 이득을 데시벨로 표현하기 위해 다음 공식을 사용해 계산해 보면,
Ap(dB)=10⋅log(Ap)
=10⋅log(1000) = 10⋅3 = 30dB
따라서, 전력 이득은 30 dB입니다.
