1. 증폭기 왜곡(Amplifier Distortion)이란?
회로에서 신호를 증폭할 때, 원래 입력 신호의 형태가 그대로 커지기만 한다면 얼마나 좋을까요?
하지만 실제로는, 신호가 증폭되면서 왜곡(Distortion)이 생기는 경우가 많습니다.
증폭기 왜곡이란 증폭기 회로에서 신호가 통과하면서 원래의 파형과 다르게 변형되는 현상을 뜻하며, 이는 소리나 영상 신호에서 품질을 저하시킬 수 있는 중요한 문제입니다.
1-1) 증폭기 왜곡의 개요
증폭기 왜곡은 증폭기 회로에서 전압, 전류 또는 주파수의 변화에 따라 발생하는 신호 변형 현상입니다.
증폭기를 통해 출력되는 신호는 일반적으로 입력 신호를 증폭한 형태로 나오게 됩니다.
그러나 회로 특성이나 구성에 따라 출력 신호가 입력 신호와 다른 형태로 나타나는 경우가 있으며, 이러한 변화가 왜곡입니다.
왜곡이 발생하는 원인은 다양합니다.
예를 들어, 회로의 소자 특성이 비선형일 때 왜곡이 생길 수 있습니다. 또한, 증폭기의 작동 범위가 한정되어 있을 때 신호의 진폭이 특정 한계를 넘으면 클리핑(Clipping) 왜곡이 나타날 수 있습니다.
이는 특히 오디오 증폭기에서 자주 발생하는 문제로, 스피커로 전달되는 소리가 깨지거나 찢어지는 느낌을 주게 됩니다.
증폭기 왜곡은 입력 신호와 출력 신호가 다르게 나타나기 때문에 출력 신호의 품질에 직접적인 영향을 미치며, 음악과 같은 아날로그 신호에서는 듣기 불편한 소음을 발생시키기도 합니다.
따라서, 왜곡을 최소화하여 깨끗하고 정확한 신호 증폭을 목표로 하는 것은 증폭기 설계의 중요한 목표입니다.
1-2) 왜곡의 정의 및 발생 원리
증폭기 왜곡이란 간단히 말해, 증폭된 출력 신호가 원래 입력 신호와 다르게 변형되는 현상입니다.
특히, 증폭기에서 원래 파형이 그대로 확대되지 않고 왜곡되면 신호 품질이 저하됩니다.
왜곡이 발생하는 원리에는 몇 가지 중요한 요인이 있습니다.
- 비선형성(Nonlinearity) 모든 전자 소자는 특정 전압 및 전류 범위에서만 선형적인 특성을 유지합니다.
예를 들어, 트랜지스터의 전류 증폭률(β)은 일반적으로 일정한 값을 가지지만, 입력 신호가 너무 커지면 그 특성이 비선형으로 변하면서 왜곡이 발생할 수 있습니다.
이런 비선형 왜곡은 하모닉 왜곡(Harmonic Distortion)으로 나타나며, 신호에 원래 주파수의 배수에 해당하는 새로운 주파수 성분이 추가됩니다. - 클리핑(Clipping) 입력 신호의 진폭이 증폭기의 출력 한계를 초과할 때 나타나는 현상으로, 신호의 윗부분이나 아랫부분이 잘리면서 소리가 찢어지는 듯한 왜곡을 발생시킵니다.
오디오 시스템에서 흔히 볼 수 있는 형태로, 클리핑이 발생하면 출력 파형의 꼭대기 부분이 평평해지며 더 이상 신호가 증폭되지 않습니다.
이렇게 잘린 부분이 원래 파형을 변경하기 때문에, 입력 신호와 출력 신호가 동일하지 않게 됩니다. - 상호 변조 왜곡(Intermodulation Distortion) 입력 신호에 서로 다른 주파수 성분이 포함될 때, 이들이 서로 간섭하여 원래 신호에 없던 새로운 주파수가 생성되는 왜곡 현상입니다.
상호 변조 왜곡은 음악과 같은 복합 신호에서 특히 두드러지며, 여러 개의 주파수 성분이 증폭되면서 각각의 성분이 서로 영향을 미쳐 생깁니다.
이는 음질을 떨어뜨리는 주된 원인이기도 합니다.
이와 같은 왜곡을 줄이기 위해서는 피드백 회로를 이용하여 회로의 안정성을 높이고, 증폭기의 선형 구간을 최대한 활용하는 방법이 주로 사용됩니다.
증폭기 왜곡을 줄여 깨끗한 신호를 출력할 수 있다면, 오디오, 통신 등 여러 응용 분야에서 신호의 품질을 높이는 데 큰 도움이 됩니다.
- 연관 참조 : 증폭기의 기초, 종류, 특성, 예제1
- 연관 참조 : 공통 이미터 증폭기의 기본 원리, 전압 바이어스 방식, 이득 특성,출력 특성, 주파수 응답
- 연관 참조 : 공통 소스 JFET 증폭기의 기본 원리,BJT 비교, 특성 곡선
2. 증폭기 왜곡(Amplifier Distortion)과 그 종류
증폭기 회로에서 발생하는 왜곡의 종류는 주로 트랜지스터가 사용되는 작동 영역, 소자의 리액턴스, 그리고 회로의 구조에 의해 결정됩니다.
이러한 증폭기 왜곡은 증폭기 성능을 저하시킬 수 있으며, 특히 오디오나 통신 시스템에서 신호의 품질에 직접적인 영향을 미칩니다.

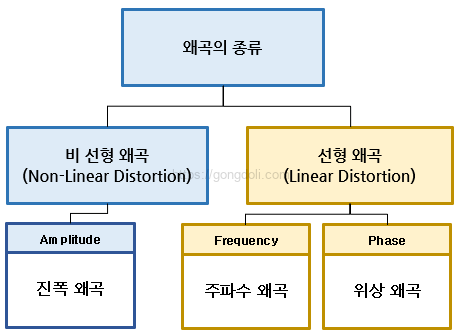

여기서는 증폭기 왜곡을 크게 두 가지로 나눌 수 있으며, 각 왜곡이 어떻게 발생하는지 자세히 알아보겠습니다.
2-1) 비선형 왜곡(Non-linear Distortion)
비선형 왜곡은 증폭기에서 큰 신호 입력이 들어올 때 발생하며, 이로 인해 소자가 비선형 영역에서 동작하게 되는 현상입니다.
크게 진폭 왜곡(Amplitude Distortion)이 여기에 속합니다.
진폭 왜곡은 신호의 피크 값이 잘리거나, 신호의 크기 자체가 감소할 때 나타나는 현상입니다.
이는 주로 바이어싱이 잘못 설정되었거나 클리핑(Clipping)이 발생할 때 발생합니다.
바이어싱이 제대로 설정되지 않으면 입력 신호의 일부가 증폭 과정에서 손실되며, 이는 출력 신호의 왜곡을 초래합니다.
이를 이해하기 쉽게 세 가지 경우로 나누어 설명하겠습니다.

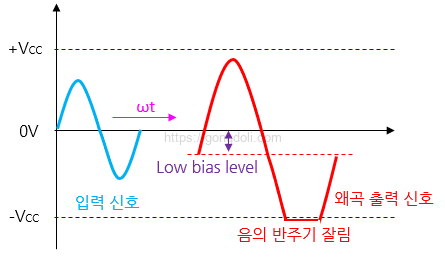

Case 1: 바이어싱이 충분히 설정되지 않은 경우, 즉 “Q 점”이 부하선의 하단부에 있을 때, 입력 신호의 음의 반주기가 잘려나가게 됩니다.
이는 출력에서 왜곡된 신호를 유발하며, 음성에서 “끊김” 같은 왜곡을 경험할 수 있습니다.

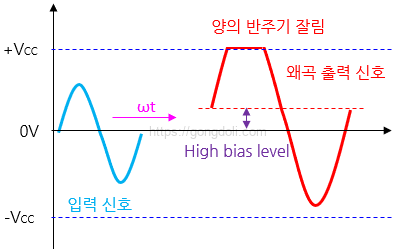

Case 2: 반대로, 과도한 바이어싱이 설정된 경우, “Q 점”이 부하선의 상단부에 위치하게 되어 이번에는 양의 반주기가 잘리게 됩니다.
이 역시 출력에서 원래의 파형을 손실시키는 왜곡을 초래합니다.

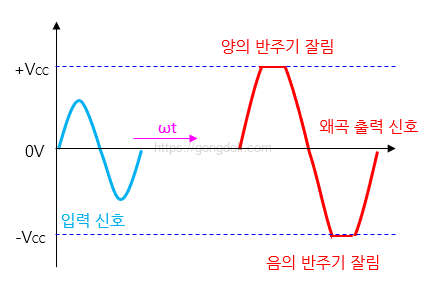

Case 3: 바이어싱이 적절하게 설정되었음에도 불구하고 큰 입력 신호가 들어오는 경우에도 양쪽 반주기가 클리핑됩니다.
이는 클리핑 왜곡으로 알려져 있으며, 너무 큰 입력 신호가 증폭기의 증폭율에 의해 너무 커져 발생하는 현상입니다.
이 경우 출력의 왜곡은 더 크고, 증폭기의 효율도 매우 낮아집니다.
2-2) 선형 왜곡(Linear Distortion)
선형 왜곡은 주로 작은 입력 신호가 소자를 구동하면서 발생하며, 이때 소자가 선형 영역에서 동작합니다.
주파수 특성에 따른 왜곡이 주된 원인입니다.
이에는 주파수 왜곡(Frequency Distortion)과 위상 왜곡(Phase Distortion)이 있습니다.
2-2-1) 주파수 왜곡(Frequency Distortion)

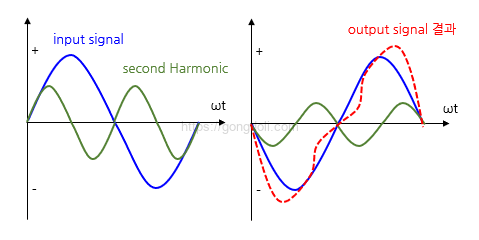

주파수 왜곡은 증폭 과정에서 증폭율이 주파수에 따라 다르게 나타날 때 발생합니다.
실제 증폭기에서 입력 신호는 기본 주파수와 다양한 고조파(harmonics)로 이루어져 있습니다.
그러나 증폭 과정에서 이 고조파의 증폭률이 원래 주파수 대비 약간의 비율로 증폭됩니다.
이러한 고조파 성분의 증폭이 지나치게 커지면 왜곡이 눈에 띄게 나타나게 됩니다.
이는 주로 회로에 포함된 리액턴스나, 트랜지스터의 전극 간 커패시턴스 등으로 인해 발생하며, 특히 높은 주파수 영역에서 증폭기의 성능을 제한할 수 있습니다.
2-2-2) 위상 왜곡(Phase Distortion)

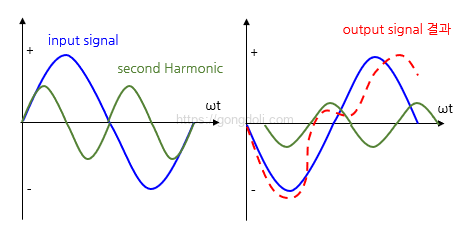

위상 왜곡은 시간 지연, 즉 입력과 출력 간의 위상 차이가 생길 때 발생하며, 지연 왜곡(Delay Distortion)이라고도 합니다.
이는 주로 신호의 주파수에 따른 위상 변화로 인해 발생하며, 여러 주파수 성분이 서로 다른 위상 지연을 겪으면서 발생합니다.
사람의 청각은 위상 왜곡에 민감하지 않기 때문에 오디오 증폭기에서는 큰 영향을 미치지 않지만, 통신 회로에서는 중요한 문제로 작용할 수 있습니다.
증폭기 왜곡은 주로 트랜지스터의 작동 특성, 회로의 리액턴스 성분, 바이어싱에 따라 다르게 나타나며, 각각의 왜곡은 회로의 용도와 구성에 따라 시스템에 중요한 영향을 미칠 수 있습니다. 증폭기 왜곡을 효과적으로 관리하고 최소화하는 것은 고품질 신호 전송과 명확한 소리 및 영상 신호 증폭에 필수적인 요소입니다.
3. 증폭기 왜곡 최소화 방법
증폭기 왜곡을 줄이는 것은 고품질의 신호 증폭에 매우 중요한 요소입니다.
왜곡이 발생하면 증폭기의 출력 신호가 원래 입력 신호와 다르게 변형되기 때문에, 이를 최소화하기 위해 다양한 방법들이 사용됩니다.
특히 피드백 회로와 적절한 바이어스 설정 및 저항 조정은 왜곡을 줄이는 데 중요한 역할을 합니다.
3-1) 피드백 회로의 활용
피드백 회로는 증폭기 왜곡을 줄이기 위해 주로 사용되는 방법 중 하나입니다.
피드백 회로는 출력 신호의 일부를 입력으로 되돌려주는 방식으로, 이를 통해 증폭기 내에서 발생하는 왜곡을 보정할 수 있습니다.
피드백 회로를 통해 왜곡을 줄이는 원리는 약간 복잡하지만, 쉽게 말해 ‘출력을 일정하게 만들어 왜곡을 줄이는’ 효과가 있습니다.
“증폭기에서 피드백을 쓰는 이유가 뭘까요?”
피드백은 증폭기의 출력을 조절하고 안정화시켜 줍니다.
또한, 출력의 일정한 피드백을 통해 왜곡을 줄이고 선형성을 개선함으로써 더 깨끗한 신호 출력을 가능하게 합니다.
특히 negative feedback은 증폭기 왜곡을 효과적으로 감소시켜주는데, 이는 출력 신호의 일부가 반대 방향으로 입력에 돌아가면서 신호의 불필요한 변형을 줄여주기 때문입니다.
피드백 회로의 장점은 다음과 같습니다.
- 선형성 개선: 부정 피드백은 출력 신호의 왜곡을 줄이고 더 선형적인 출력을 제공하여 고품질 신호 전송이 가능합니다.
- 안정성 증가: 피드백 회로는 온도 변화나 기타 외부 요인에 의해 발생할 수 있는 왜곡을 보정하여, 신뢰성 있는 증폭기 작동을 가능하게 합니다.
이러한 이유로 피드백 회로는 증폭기 왜곡을 최소화하는 데 효과적인 방법입니다.
3-2) 바이어스 설정 및 저항 조정
바이어스 설정과 저항의 적절한 조정 또한 증폭기 왜곡을 줄이는 중요한 방법입니다.
바이어스는 증폭기의 동작 지점(Q점)을 결정하는데, 이 Q점이 적절하게 설정되지 않으면 진폭 왜곡과 같은 비선형 왜곡이 발생할 수 있습니다.
- 적절한 바이어스 설정: 바이어스가 정확하게 설정되지 않으면, Q점이 부하선의 상단 또는 하단으로 이동하게 되어, 신호의 음 또는 양의 반주기가 잘려 나가는 클리핑 왜곡이 발생합니다.
바이어스를 정확히 설정함으로써 Q점을 부하선의 중간에 위치시키고, 증폭이 이루어질 때 신호가 왜곡되지 않도록 합니다. - 저항 조정: 회로 내에서 적절한 저항값을 설정하는 것도 매우 중요합니다.
예를 들어, 소스 저항을 조절하면 증폭기의 이득을 제어할 수 있으며, 이를 통해 신호가 필요 이상으로 커져 발생하는 왜곡을 방지할 수 있습니다.
드레인 저항 또한 왜곡에 영향을 미치기 때문에, 이를 조정하여 출력 신호의 안정성을 높일 수 있습니다.
“증폭기의 Q점은 왜 중요한가요?”
이는 입력 신호의 최대 범위를 처리하면서도 왜곡을 줄일 수 있는 위치로, 정확한 바이어스와 저항 설정을 통해 원하는 신호 품질을 유지할 수 있기 때문입니다.
따라서, 증폭기 왜곡을 최소화하기 위해서는 피드백 회로를 통한 선형성 개선과 적절한 바이어스 및 저항 설정이 필수적입니다.
