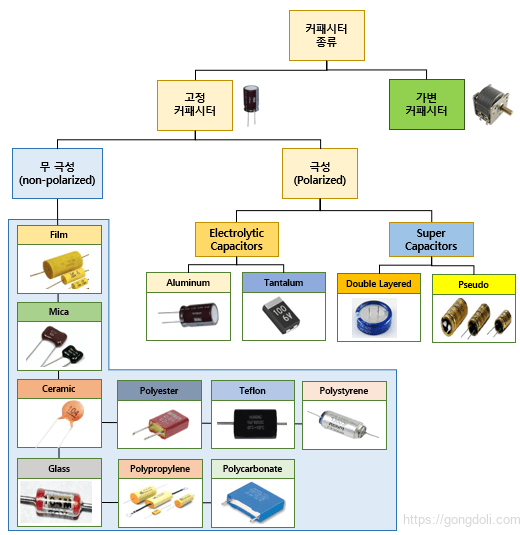

1. 커패시터의 종류별 특징 개요
커패시터는 전자기학의 중요한 부품으로, 전기 에너지를 저장하고 전기 회로에서 다양한 기능을 수행합니다.
커패시터는 전자 기기의 핵심 부품으로 자리를 잡았는데, 텔레비전이나 라디오 등에서부터 현대 전자제품에 이르기까지 광범위하게 사용됩니다.
커패시터의 종류별 특징은 전기적 성질에 따라 고정 커패시터와 가변 커패시터로 구분됩니다.
또한, 구조와 소재에 따라 세라믹, 필름, 알루미늄 전해, 탄탈럼 등으로 나누어집니다.
각각의 커패시터는 특정한 용도와 환경에 적합하게 설계되어 있습니다.
커패시터의 용도는 전력 보정, 노이즈 필터링, 회로 간 결합 등 다양합니다.
전력공학에서는 커패시터를 사용하여 전력 품질을 개선하고, 통신 분야에서는 신호 처리에 활용됩니다.
또한, 커패시터는 에너지 저장장치로서도 사용되며, 최근에는 신재생 에너지와 전기 자동차의 발전에 큰 역할을 하고 있습니다.
커패시터는 전자 공학의 핵심 요소로서, 기술의 발전과 함께 그 활용 영역도 계속해서 확장되고 있습니다.
빠르게 진화하는 전자산업과 함께 커패시터 기술도 계속 발전하고 있으며, 더욱 효율적이고 안정적인 전자기기를 위한 연구가 진행 중에 있습니다.
- 연관 참조 : 커패시터 원리, 동작, 특징과 장.단점, 선정 및 주의 사항
- 연관 참조 : 커패시터 직병렬, 직렬 예제, 병렬 예제, 직.병렬 예제
- 연관 참조 : MLCC 구조와 원리, SLCC vs. MLCC, 커패시턴스 값 결정, 세라믹 커패시터 특성
- 연관 참조 : AC 회로 커패시터, 동작, Phasor Diagram, 리액턴스, 예제 풀이 2개
- 연관 참조 : 탄탈 커패시터,구조, 종류, vs. 알루미늄 커패시터, vs. 세라믹 커패시터,용량값 읽는법
- 연관 참조 : 바이패스 커패시터 원리,역활,디커플링?,커플링?,종류와 특징, 설계 주의
- 연관 참조 : 필름 커패시터, 구성 및 동작원리,사용되는 유전체와 특징,주요 특성 5가지
2. 전기적 성질에 따른 분류
커패시터의 종류별 특징은 전기적 성질에 따라 고정 커패시터와 가변 커패시터로 분류됩니다.
2-1) 고정 커패시터
커패시터의 종류별 특징 중 고정 커패시터(Fixed Capacitors)는 전기적 성질에 따라 일정한 용량을 가진 상태로 제조되며, 사용자가 이 용량을 조절할 수 없는 커패시터를 의미합니다.
이러한 커패시터는 전자 기기의 다양한 회로에서 일정한 용량이 필요한 경우에 사용됩니다.
예를 들어, 세라믹 커패시터나 필름 커패시터는 고정 커패시터에 속합니다.
세라믹 커패시터는 세라믹 소재로 만들어진 것으로서 주로 고주파 회로에서 사용되며, 필름 커패시터는 다양한 용도로 사용되는데, 일반적으로 작은 용량의 고정 커패시터로 많이 활용됩니다.
고정 커패시터는 전자기기의 회로에서 주로 필요한 용량을 제공하고, 전력 공급 안정화, 노이즈 제거, 시그널 캐플링 등 다양한 용도로 활용됩니다.
이러한 커패시터들은 전기적 특성과 안정성을 유지하며, 전자기기의 성능 향상에 기여합니다.
2-2) 가변 커패시터
커패시터의 종류별 특징 중 가변 커패시터(Variable Capacitors)는 전기 회로에서 용량을 조절할 수 있는 커패시터로, 주로 무선 통신 및 라디오 장비에서 사용됩니다.
이 커패시터는 용량을 변화시킴으로써 전기 회로의 주파수를 조절할 수 있습니다.
일반적으로 가변 커패시터는 특정한 형태를 가지고 있는데, 가장 흔하게 볼 수 있는 형태는 트림-커패시터(Trim Capacitor)입니다.
트림-커패시터는 일반적으로 두 개의 금속 판 사이에 전기를 저장하는 디렉트 캐패시터와 유사한 구조를 가지고 있습니다.
그러나 그 중 하나의 판은 회전이 가능하며, 이것이 용량을 조절하는 메커니즘입니다.
회전하는 부분과 고정된 부분 사이에는 변화 가능한 절연물이 있어서 회전하면서 캐패시터의 효율적인 용량을 변화시킵니다.
가변 커패시터의 용량은 회전하는 부분의 위치에 따라 변화합니다.
보통 용량은 트림 또는 튜닝 작업을 통해 조정됩니다.
이것은 무선 통신 장비나 라디오에서 특정 주파수에 맞추기 위해 사용됩니다.
예를 들어, 라디오에서는 가변 커패시터를 튜닝 다이얼과 연결하여 사용자가 원하는 주파수를 선택할 수 있도록 합니다.
가변 커패시터는 무선 통신 및 라디오 장비에서 뿐만 아니라 다양한 전자 회로에서 사용됩니다.
이는 회로의 주파수를 조정하거나 회로의 특성을 조절하는 데 유용합니다.
전자 기기의 설계 및 조정에서 중요한 부품 중 하나로 가변 커패시터가 자리 잡고 있습니다.
3. 극성 커패시터 종류 및 특징
커패시터의 종류별 특징 중 극성 커패시터는 전기적으로 방향성이 있는 커패시터로, 양극성 및 음극성을 구별하여 사용됩니다.
크게 Electrolytic Capacitors와 Super Capacitors로 나뉩니다.
3-1) Electrolytic Capacitors
3-1-1) 알루미늄 Capacitors
- 특징
크기가 작고 용량이 큰 특징을 가지고 있습니다.
저비용으로 생산되며, 다양한 용량과 전압 등급을 제공합니다.
주로 고주파 응용과 필터링에 사용됩니다. - 장점
높은 용량을 가지고 있어서 고용량 필터링 및 정류기로 유용합니다.
비교적 저렴하게 구매할 수 있습니다. - 단점
온도와 시간이 지남에 따라 용량이 변할 수 있습니다.
극성이 있는 커패시터이므로, 연결 방향을 잘못하면 손상될 수 있습니다. - 응용 분야
전력 공급 장치, 전력 변환기, 스위칭 전원 공급 장치 등의 고주파 응용에 주로 사용됩니다. - 주의 사항
전압이 과도하게 가해지면 폭발할 수 있으므로 주의해야 합니다.
정확한 극성 연결이 필요하며, 잘못된 극성 연결은 커패시터를 손상시킬 수 있습니다.
3-1-2) Tantlaum Capacitors
- 특징
작고 가벼우면서도 높은 용량을 제공합니다.
고속 동작 및 고주파 응용에 적합합니다.
안정적이고 정밀한 성능을 가지고 있습니다. - 장점
높은 에너지 밀도를 가지고 있어서 고에너지 응용에 유용합니다.
작은 크기로 공간을 절약할 수 있습니다. - 단점
비교적 높은 가격 대비 용량이 작을 수 있습니다.
가격이 비교적 높을 수 있습니다. - 응용 분야
모바일 기기, 무선 통신 장비, 높은 주파수 응용 등에 주로 사용됩니다. - 주의 사항
정확한 극성 연결이 필요하며, 잘못된 연결은 커패시터를 손상시킬 수 있습니다.
과전압이나 과열에 민감할 수 있으므로 주의가 필요합니다.
두 유형의 전해 커패시터는 각자의 특성에 따라 다양한 응용 분야에서 사용되며, 적절한 선택과 주의가 필요합니다.
3-2) Super Capacitors
커패시터의 종류별 특징 중 Double Layered Capacitors (이중층 커패시터)와 Pseudo Capacitors (가상 커패시터)는 슈퍼 커패시터(Super Capacitors)의 하위 유형으로, 각각의 특징, 장단점, 응용 분야, 그리고 주의 사항을 살펴보겠습니다.
3-2-1)Double Layered Capacitors
- 특징
두 개의 활성 탄소층 사이에 전해질이 존재하는 고에너지 밀도 커패시터입니다.
높은 에너지 밀도와 긴 수명을 가지고 있습니다.
빠른 충전 및 방전이 가능합니다. - 장점
높은 에너지 저장 용량을 가지고 있어서 고에너지 응용에 유용합니다.
긴 수명과 뛰어난 충전/방전 특성을 가지고 있습니다. - 단점
상대적으로 높은 가격이 있을 수 있습니다.
일정 온도 이상에서 사용할 경우 성능이 저하될 수 있습니다. - 응용 분야
무선 통신 장비, 자동차 제어 시스템, 재생 에너지 저장 등의 고에너지 응용 분야에서 주로 사용됩니다. - 주의 사항
과도한 충전 및 방전은 커패시터의 수명을 단축시킬 수 있으므로 주의가 필요합니다.
온도에 따른 성능 변화를 고려하여 설계해야 합니다.
3-2-2) Pseudo Capacitors
- 특징
전기화학적 원리를 기반으로 하는 슈퍼 커패시터로, 이차전지나 전기화학 산업에서 사용됩니다.
금속 산화물, 폴리머 및 전해질 전해질의 결합체로 구성됩니다.
고에너지 밀도와 긴 수명을 가지고 있습니다. - 장점
높은 에너지 저장 용량을 가지고 있어서 재생 에너지 저장 및 이동 전원 공급에 적합합니다.
상대적으로 안정적인 성능을 제공합니다. - 단점
비교적 높은 가격이 있을 수 있습니다.
일정 온도 이상에서 사용할 경우 성능이 저하될 수 있습니다. - 응용 분야
재생 에너지 저장, 전기 자동차, 태양광 및 풍력 발전장치 등의 에너지 저장 및 공급 시스템에서 주로 사용됩니다. - 주의 사항
정확한 용량 및 전압 요구 사항을 고려하여 설계해야 합니다.
충전 및 방전 과정에서 발생할 수 있는 열 및 전압 변화에 주의해야 합니다.
커패시터의 종류별 특징 중 이중층 커패시터와 가상 커패시터는 높은 에너지 밀도를 제공하여 고에너지 응용 분야에서 널리 사용되지만, 적절한 선택과 주의가 필요합니다.

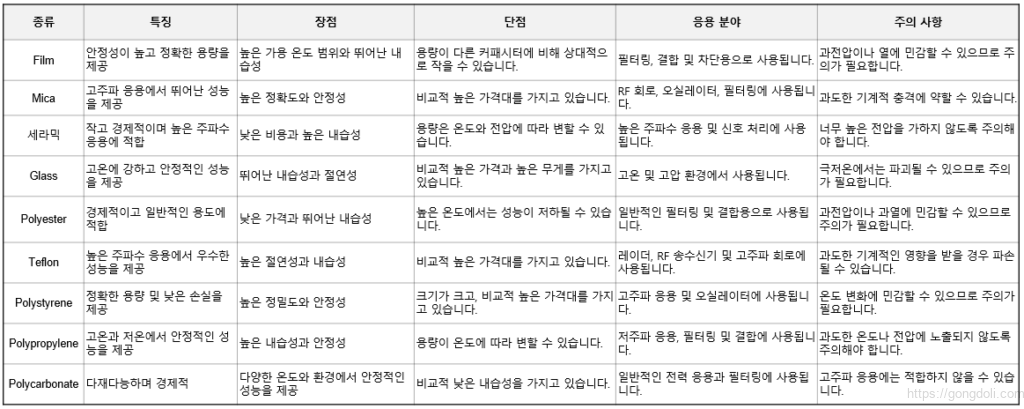

4. 무극성 커패시터 종류 및 특징
커패시터의 종류별 특징 중 무극성 커패시터는 다양한 종류가 있으며, 각각의 특성에 따라 다양한 응용 분야에서 사용됩니다.
그러나 올바른 용량과 전압 요구 사항을 고려하여 설계해야 하며, 과전압이나 과열에 주의해야 합니다.
5. 커패시터 선택과 수명관리
커패시터를 선택하고 관리하는 것은 전기 및 전자 시스템의 안정성과 성능에 중요한 역할을 합니다.
적절한 커패시터 선택 방법, 커패시터의 수명 관리, 그리고 오버보트 및 기타 주의 사항에 대해 알아보겠습니다.
5-1) 적절한 커패시터 선택 방법
5-1-1) 용량 선택
커패시터의 종류별 특징을 보고 선택할 때는 용량, 전압 등급, 그리고 온도 특성을 고려해야 합니다
커패시터의 용량 선택은 시스템이 원활하게 작동하고 안정적으로 동작할 수 있도록 중요합니다.
용량은 커패시터가 저장할 수 있는 전하의 양을 결정하며, 시스템의 요구사항 및 용도에 따라 적절한 용량을 선택해야 합니다.
일반적으로 커패시터의 용량은 패시브 컴포넌트인 다른 부품들과 함께 시스템의 필요한 용량을 결정합니다.
용량은 파형이나 주파수 응용에 따라 다를 수 있습니다.
예를 들어, 필터링 용도의 경우, 커패시터의 용량은 시스템의 주파수 응답을 고려하여 결정됩니다.
저주파수 필터는 높은 용량의 커패시터를 요구하고, 고주파수 필터는 상대적으로 낮은 용량의 커패시터를 요구합니다.
용량(C)은 전하(Q)와 전압(V)의 비율인 다음과 같은 수식으로 나타낼 수 있습니다
C=Q/V
일반적으로, 용량은 파란색 및 금색 막대로 표시되며, 마이크로파란색 및 나노파란색으로 표시됩니다.
이러한 단위는 마이크로파란색(μF)와 나노파란색(nF)로 표시됩니다.
용량 선택 시, 시스템이 필요로 하는 전하의 양과 전압에 따라 적절한 커패시터를 선택해야 합니다.
이를 위해 전압 등급, 주파수 응답, 온도 특성 등을 고려해야 합니다.
5-1-2) 전압 등급 선택
전압 등급 선택은 커패시터가 수용할 수 있는 최대 전압을 고려하여 결정되어야 합니다.
이는 시스템이나 회로에서 발생하는 최대 전압을 초과하지 않도록 하는 중요한 요소입니다.
전압 등급은 커패시터의 안전한 운영을 보장하고 과전압으로 인한 손상을 방지하는 데 결정적인 역할을 합니다.
전압 등급은 커패시터가 견딜 수 있는 최대 전압을 나타냅니다.
이 등급은 커패시터의 외부 측정기로 확인할 수 있으며, 제조사의 데이터 시트에도 명시되어 있습니다.
일반적으로, 전압 등급은 커패시터의 충전 및 방전 과정에서 안전하게 작동할 수 있는 최대 전압을 의미합니다.
커패시터의 전압 등급을 선택할 때 고려해야 할 몇 가지 중요한 점이 있습니다
- 시스템 전압: 시스템이나 회로에서 발생하는 최대 전압을 고려해야 합니다.
커패시터의 전압 등급은 시스템의 전압 이상으로 설정되어야 하며, 안전 마진을 고려하여 선택해야 합니다. - 과전압 및 전압 변동: 시스템에서 발생하는 과전압 또는 전압 변동을 고려하여 전압 등급을 선택해야 합니다.
전압 변동이나 서지 등에 의해 발생하는 과전압으로부터 커패시터를 보호할 수 있도록 충분한 안전 마진을 고려해야 합니다. - 안전 요인: 전압 등급을 선택할 때는 안전을 우선시하여 과거 경험과 신뢰할 만한 제조사의 권장 사양을 고려해야 합니다.
전압 등급을 초과하는 환경에서 커패시터가 작동할 경우 과열이나 손상 등의 위험이 있을 수 있습니다.
따라서, 전압 등급 선택은 시스템의 요구사항과 운영 환경을 고려하여 신중하게 결정되어야 합니다.
안전한 운영을 위해 커패시터의 전압 등급을 과소평가하지 않고, 최대 전압 이상으로 사용하지 않도록 주의해야 합니다.
5-1-3) 온도 특성
커패시터의 온도 특성은 커패시터가 다양한 온도 조건에서 어떻게 작동하는지를 나타내는 중요한 요소입니다.
온도 변화는 커패시터의 용량, 절연 특성, 손실 등에 영향을 미칠 수 있으며, 시스템의 안정성과 성능에 직접적인 영향을 미칠 수 있습니다.
- 용량 변화: 온도가 변화하면 커패시터의 용량이 변할 수 있습니다.
일반적으로, 온도가 상승하면 커패시터의 용량이 감소하고, 온도가 하락하면 용량이 증가합니다.
이는 커패시터 내부의 전해질 물질의 특성에 의한 것입니다. - 절연 특성: 온도가 변화하면 커패시터의 절연 특성도 변할 수 있습니다.
일반적으로, 고온에서는 절연 물질의 절연 성능이 저하되어 절연 불량이 발생할 수 있습니다.
따라서, 고온에서 작동하는 환경에서는 고온에 강한 절연 물질로 만들어진 커패시터를 선택해야 합니다. - 손실: 온도가 변화하면 커패시터의 내부 손실도 변할 수 있습니다.
고온에서는 내부 손실이 증가하여 전력 소비가 증가할 수 있습니다.
이는 시스템의 효율성을 저하시킬 수 있으므로, 고온에서 사용되는 커패시터는 내부 손실을 최소화하는 것이 중요합니다. - 온도 계수: 온도 계수는 커패시터의 용량이나 절연 특성이 온도에 따라 얼마나 변화하는지를 나타냅니다.
이는 온도 변화에 따른 커패시터의 성능 변화를 정량화하는 데 사용됩니다.
따라서, 온도 특성은 커패시터를 선택할 때 고려해야 할 중요한 요소 중 하나입니다.
특히 고온에서 작동하는 환경에서는 온도 특성이 우수한 커패시터를 선택하여 시스템의 안정성과 신뢰성을 보장해야 합니다.
데이터 시트와 제조사의 권장 사양을 확인하여 온도 특성이 고려된 적절한 커패시터를 선택하는 것이 중요합니다.
5-2) 커패시터의 수명 관리
커패시터의 수명을 관리하는 것은 전자 시스템의 안정성과 신뢰성을 유지하는 데 중요합니다.
올바른 수명 관리를 통해 커패시터의 성능을 최적화하고 예기치 않은 고장을 방지할 수 있습니다.
커패시터의 수명을 관리하는 방법은
- 전압 및 온도 관리: 커패시터가 수용할 수 있는 최대 전압을 초과하지 않도록 주의해야 합니다.
또한, 고온 환경에서의 사용을 피하거나 고온에 강한 커패시터를 선택해야 합니다.
과전압 및 고온은 커패시터의 수명을 단축시킬 수 있는 주요 요인입니다. - 정격 용량 사용: 커패시터는 정격 용량 이상으로 사용되어서는 안 됩니다.
정격 용량을 초과하는 경우 커패시터의 성능이 저하되거나 고장이 발생할 수 있습니다.
따라서 정확한 용량을 확인하고 사용해야 합니다. - 오버보트 방지: 커패시터에 과전압이 가해지지 않도록 오버보트 보호 회로를 구성하거나 안정화 회로를 사용하여 보호할 수 있습니다.
이는 커패시터의 안정성을 보장하고 수명을 연장하는 데 도움이 됩니다. - 환경 조건 고려: 커패시터를 설치할 때 주변 환경 조건을 고려해야 합니다.
흔히 발생하는 진동, 충격, 습도 등의 환경 조건은 커패시터의 수명에 영향을 미칠 수 있습니다.
따라서 이러한 환경 요인을 고려하여 적절한 보호나 보강 조치를 취해야 합니다. - 주기적인 점검 및 교체: 오랜 기간 사용된 커패시터는 성능이 저하되거나 고장이 발생할 수 있습니다.
따라서 정기적인 점검을 통해 커패시터의 상태를 확인하고 필요한 경우 교체해야 합니다.
커패시터의 수명을 관리하는 것은 전자 시스템의 안정성과 신뢰성을 유지하는 데 중요한 요소입니다.
위의 방법을 준수하고 적절한 관리를 통해 커패시터의 수명을 최대화할 수 있습니다.
