1. 커패시터(콘덴서)란?
커패시터 원리는 전기 에너지를 저장하고 전기 회로에서 일시적으로 에너지를 공급하는 데 사용되는 전자 부품입니다.
이들은 두 개의 전도성 판 또는 두 개의 전도성 판 사이에 위치한 절연체(유전체)로 구성됩니다.
커패시터는 대부분의 사람들이 알고 있는 콘덴서라고도 불리고,이는 저항기와 같이 수동적인 부품 중 하나입니다.
1-1) 커패시터와 콘덴서는 다른건가요?
커패시터와 콘덴서는 모두 전기적인 용량을 저장하는 장치로, 기본적으로 같은 개념을 가리킵니다.
그러나 이들 용어의 사용은 시간이 지나면서 지리적, 언어적, 문화적인 요인에 의해 다소 다르게 발전해왔습니다.
콘덴서(Condenser)라는 용어는 초기에 사용되었으며, 이 용어는 전기를 저장하는 장치의 능력을 ‘콘덴스(Condense)’한다는 개념에서 비롯되었습니다.
18세기와 19세기에 콘덴서는 전기학과 물리학 분야에서 널리 사용되었습니다.
한편, 커패시터(Capacitor)라는 용어는 20세기 초반에 미국에서 등장했습니다.
이 용어는 “용량을 가지고 있다”는 개념에서 유래되었습니다.
이 용어는 더 간결하고 직관적이라는 점에서 인기를 얻게 되었습니다.
이러한 용어의 사용은 언어 및 지역에 따라 다르게 발전했습니다.
예를 들어, 영국과 일부 유럽 국가에서는 콘덴서라는 용어를 계속 사용하고 있습니다.
반면에, 미국과 일부 다른 국가에서는 커패시터라는 용어를 더 선호합니다.
이러한 역사적인 배경을 통해 커패시터와 콘덴서라는 용어가 같은 개념을 가리키지만 언어적, 지리적, 문화적 차이로 인해 다른 용어로 사용되고 있다는 것을 이해할 수 있습니다.
1-2) 개념
커패시터 원리는 일반적으로 전하를 저장하는 데 사용되고, 그 안에는 전하가 “전기장”의 형태로 저장됩니다.
일반적으로, 커패시터 원리는 서로 연결되어 있지 않은 두 평행한 금속 판으로 구성되어 있습니다.
그 안의 두 판은 절연 매질(비전도성 매질)로 분리되어 있습니다.

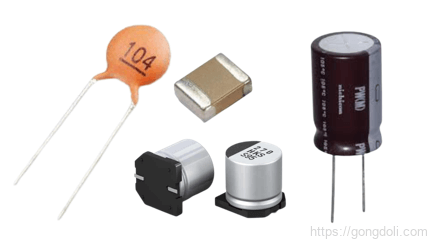

다양한 종류와 모양의 커패시터가 있습니다.
매우 작은 커패시터는 공진 회로에 사용되고, 큰 커패시터는 고압 직류 전송선을 안정화하는 데 사용됩니다.
하지만 모든 커패시터는 전기적인 전하를 저장하는 일을 합니다.
커패시터의 모양은 직사각형, 정사각형, 원형, 원통형 또는 구 형태일 수 있습니다.
저항기와는 달리, 이상적인 커패시터는 에너지를 소모하지 않습니다.

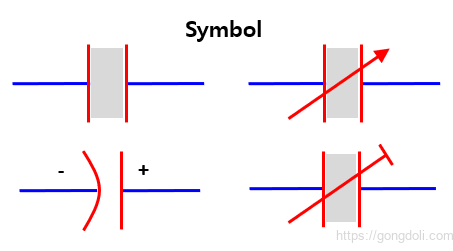

다양한 종류의 커패시터가 있기 때문에 이를 나타내는 다양한 기호들이 있습니다.
1-3) 단위
- Microfarad (μF) 1μF = 1/1,000,000 = 0.000001 = 10-6 F
- Nanofarad (nF) 1nF = 1/1,000,000,000 = 0.000000001 = 10-9 F
- Picofarad (pF) 1pF = 1/1,000,000,000,000 = 0.000000000001 = 10-12 F
- 연관 참조 : 오옴의 법칙 원리, 개념, 예제로 이해하기,전력 구하기,파이 차트
- 연관 참조 : 커패시터 직병렬, 직렬 예제, 병렬 예제, 직.병렬 예제
- 연관 참조 : 커패시터의 종류별 특징,극성 종류, 무극성 종류, 선택과 수명 관리
2. 커패시터 원리
커패시터 원리는 전자 회로에서 중요한 수동 부품 중 하나로, 두 개 이상의 전도체 재료로 이루어진 물질로부터 유전체 물질로 구분된다.
전기 충전을 통해 전기적인 에너지를 저장하는 능력을 갖추고 있으며, 그 결과 전기적인 차이(정전압)가 발생한다.
이는 작은 재충전 가능한 배터리와 유사한 역할을 한다.

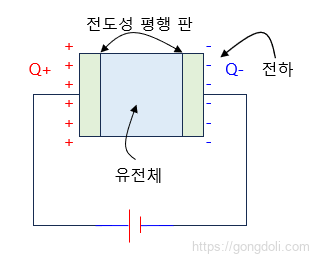

2-1) 동작 원리
커패시터 원리는 전기적으로 양전하(Protons)와 음전하(Electrons)의 두 가지 유형의 전기적인 충전이 존재하는데, 직류 전압이 커패시터에 가해지면, 양전하가 한 판에 빠르게 축적되는 반면, 반대 부호의 음전하가 다른 판에 축적된다.
한 판에 도착하는 각 양전하 입자에 대응하여, 반대 부호의 전하가 다른 판에서 출발한다.
이러한 과정을 통해 두 판 사이에 전하가 중립 상태를 유지하고, 이로 인해 두 판 사이에 전기적인 충전으로 인한 전압 차이가 생성된다.
커패시터가 안정된 상태에 도달하면 전기적인 전류가 회로 자체를 통해 커패시터로 흐르지 않고 판을 분리하는 유전체의 특성으로 인해 회로를 따라 흐를 수 없다.
커패시터에 존재하는 전압 차이의 양은 소스 전압에 의해 판에 충전된 전하의 양과 커패시터의 용량에 따라 달라진다.
이것이 바로 커패시터에 대한 전압의 변경을 저항하는 성질인 용량이다.
커패시터의 판에 전하가 저장되는 것이라고 말했지만, 사실 전하 안에 있는 에너지는 두 판 사이의 “정 전기장”에 저장된다.
전기 전류가 커패시터로 흐를 때, 그것은 충전되어 정전기장이 두 판 사이의 에너지를 더 많이 저장하므로 훨씬 강해진다.
마찬가지로, 커패시터로 흐르는 전류가 감소하면서 충전이 해제되면, 두 판 사이의 전압 차이가 감소하고 정전기장은 판에서 에너지가 빠져 나오는대로 감소한다.
커패시터가 두 판 사이의 전하를 정전기장 형태로 저장하는 성질을 커패시턴스라고 한다.
또한 커패시턴스는 커패시터 원리의 전압 변화를 저항하는 성질이기도 하다.
2-2) 커패시터의 유전체
유전체는 판 사이의 절연 재료 역할을 하며, 세라믹, 왁스 종이, 미카, 플라스틱 또는 일부 액체 겔과 같은 비전도성 물질일 수 있습니다.
유전체는 커패시터 원리의 커패시턴스 값을 결정하는 데 중요한 역할을 합니다.
커패시터의 판 사이에 유전체가 도입됨에 따라 커패시턴스 값이 증가합니다.
다양한 유전체 물질은 서로 다른 유전율을 갖습니다.
그러나 이 값은 항상 1보다 큽니다.
유전체는 두 가지 유형으로 나뉩니다.
- 극성 유전체: 이러한 유전체는 영구적인 유전운동을 갖습니다.
- 비극성 유전체: 이러한 유전체는 임시 유전운동을 갖습니다.
이들은 전기장에 놓여서 이중극 모멘트를 유도받을 수 있습니다.
2-3) 복소 유전율
유전체 물질의 상대 유전율(εr)과 자유 공간의 유전율(εo)의 곱을 “복소 유전율” 또는 “실제 유전율”이라고 합니다.
복소 유전율의 식은 다음과 같습니다.
ε = ε0 * εr
복소 유전율의 값은 항상 상대 유전율과 같습니다.
왜냐하면 자유 공간의 유전율은 ‘1’과 같기 때문입니다.
유전율이나 복소 유전율의 값은 각 절연체 물질마다 다릅니다.
| 물질 | 유전율 (εr) 범위 | 예시 (커패시터 유형) |
|---|---|---|
| 공기 | 1.0005 | – |
| 순수 진공 | 1.0000 | – |
| 미카 | 5~ 7 | 고 안정성 및 저 손실 커패시터 |
| 종이 | 2.5~3.5 | 중간 안정성 및 중간 손실 커패시터 |
| 나무 | 3~8 | 중간 안정성 및 중간 손실 커패시터 |
| 유리 | 3~10 | 중간 안정성 및 중간 손실 커패시터 |
| 금속 산화물 분말 | 6~20 | 고 안정성 및 저 손실 커패시터 |
커패시터는 절연체 또는 유전체 물질의 특성과 특성에 따라 다양한 유형으로 분류됩니다.
위 표에서 제시된 물질들은 각각의 유전율 범위를 갖고 있으며, 해당 물질들을 사용하여 다양한 종류의 커패시터가 만들어집니다.
위 표에서는 각 물질의 유전율 범위와 예시 커패시터 유형을 보여줍니다.
3. 커패시터의 커패시턴스 계산
커패시터가 30cm x 50cm 크기의 두 개의 전도성 금속 판으로 구성되어 있으며, 이 두 판은 서로 6mm만큼 떨어져 있습니다.
이 커패시터는 유일한 유전체 물질로 건조한 공기를 사용합니다. 이 커패시터의 커패시턴스를 계산해보겠습니다.
따라서 공기로 분리된 두 판으로 구성된 커패시터의 값은 0.221nF 또는 221pF로 계산됩니다.
이 예제에서, 우리는 주어진 판의 크기와 판 사이의 거리를 사용하여 커패시턴스를 계산합니다.
이러한 정보를 사용하여 커패시터 원리를 이해하고 전기적 특성을 정확하게 예측할 수 있습니다.
4. 커패시터 특징 및 장.단점
4-1) 커패시터 특징
- 에너지 저장 및 공급: 커패시터 원리는 에너지를 저장하고 필요할 때 회로에 에너지를 공급할 수 있습니다.
이는 전원이 불안정한 경우나 장치가 고전압을 필요로 할 때 유용합니다. - 직류 차단 및 교류 통과: 커패시터 원리는 직류 전류를 차단하고 교류 전류를 통과시킬 수 있습니다.
이러한 특성은 회로의 다양한 부분을 연결하고 전력을 공유하는 데 도움이 됩니다. - 주파수 의존성: 커패시터 원리가 주파수에 따라 반응하기 때문에, 특정 주파수를 증폭하거나 차단할 수 있습니다.
이는 회로에서 원하는 주파수를 강조하거나 제거하는 데 사용될 수 있습니다. - 전류와 전압의 상관 관계: 커패시터 원리가 교류 입력에 적용되면 전류가 전압을 선도하므로, 전력 응용에서 페이로드 전력을 증가시키고 경제적으로 만들 수 있습니다.
- 고주파 통과: 커패시터 원리는 고주파를 통과시키므로, 저주파를 차단하거나 고주파를 수집하는 필터로 사용될 수 있습니다.
- 임피던스 조절: 커패시터 원리의 반응성과 주파수는 반비례 관계이기 때문에, 특정 주파수에서 회로 임피던스를 증가시키거나 감소시킬 수 있습니다.
이는 필터로 사용되거나 회로의 특정 부분을 제어하는 데 유용합니다.
4-2) 커패시터의 장.단점
4-2-1) 장점
- 에너지 저장: 커패시터는 에너지를 저장하고 필요할 때 회로에 공급할 수 있어, 전원 안정성을 향상시키고 순간적인 전력 요구를 충족시킬 수 있습니다.
- 직류 차단 및 교류 통과: 직류를 차단하고 교류를 통과시키는 능력은 회로 설계에서 중요한 역할을 합니다.
- 주파수 의존성: 주파수에 따라 반응하는 커패시터는 필요에 따라 특정 주파수를 강조하거나 차단할 수 있어,
다양한 응용에 유용합니다. - 크기와 가격: 일반적으로 작고 저렴하며, 다양한 용량과 전압 등급으로 제공되어 다양한 응용에 적합합니다.
4-2-2) 단점
- 유출 전류: 이상적인 커패시터는 전기를 완전히 저장하지만, 실제 커패시터는 약간의 유출 전류가 발생할 수 있습니다.
이는 에너지 손실로 이어질 수 있습니다. - 온도 의존성: 온도 변화에 따라 커패시터의 용량이 변할 수 있습니다.
따라서 온도가 변할 때 회로의 성능이 영향을 받을 수 있습니다. - 전압 제한: 커패시터는 일정한 전압을 초과하면 손상될 수 있습니다.
따라서 회로 설계 시 이러한 전압 제한을 고려해야 합니다. - 낮은 에너지 밀도: 커패시터는 에너지를 상대적으로 적은 양만 저장할 수 있습니다.
따라서 대용량 에너지 저장에는 적합하지 않을 수 있습니다.
이러한 장단점을 고려하여 회로 설계 및 응용에 적합한 커패시터를 선택하는 것이 중요합니다.
5. 커패시터 선정 방법과 주의 사항
커패시터를 선정할 때는 다음과 같은 방법과 주의 사항을 고려해야 합니다.
- 최대 전압 등급 확인: 모든 커패시터는 최대 전압 등급을 갖고 있습니다.
커패시터를 선택할 때는 커패시터에 가해질 전압의 양을 고려해야 합니다.
최대 전압을 초과하면 커패시터가 손상될 수 있습니다. - 작동 전압의 이해: 커패시터의 작동 전압은 최대 DC 전압을 나타냅니다.
그러나 교류 전압은 평가되지 않습니다. 따라서 AC 회로에서 사용할 경우, 작동 전압은 최대 AC 전압의 약 50% 이상이어야 합니다. - 유전체 누설 확인: 유전체 누설은 커패시터 내의 누설 전류를 나타냅니다.
과도한 전압이나 온도로 인해 유전체가 손상되면 누설 전류가 증가하여 커패시터가 과열되고 고장할 수 있습니다. - 전압 평가 및 안정성: 커패시터가 사용될 회로에서 예상되는 전압을 고려하여 커패시터를 선택하셔야 합니다.
안전한 운영을 보장하기 위해 전압 등급을 높게 설정하는 것이 좋습니다. - 용도 및 환경 고려: 커패시터의 용도와 환경을 고려하여 적절한 유형을 선택하시면 됩니다.
예를 들어, 고온 환경이나 습기가 많은 환경에서는 적절한 유형의 커패시터를 선택해야 합니다.
커패시터를 선정할 때는 위의 주의 사항을 따르고, 커패시터의 전압 등급과 작동 특성을 정확히 이해하는 것이 중요합니다.
이러한 정보를 고려하면 안정적이고 효율적인 회로를 설계할 수 있습니다.
