1. 태양광 바이패스 다이오드란?
태양광 바이패스 다이오드(Bypass Diode)는 태양 전지판이나 다른 복잡한 전자 장치에서 사용되는 중요한 구성 요소입니다.
이 다이오드는 특정 조건에서 전류의 흐름을 제어하여 장치의 안정성을 향상시키는 데 도움이 됩니다.
태양광 바이패스 다이오드는 일반적으로 병렬로 연결되어 있으며, 장치에 일시적인 문제가 발생할 때 전류를 바이패스하여 장치를 보호합니다.
주로 태양 전지판에서 사용되는데, 하나 이상의 태양 전지 패널이 부분적으로 가려지거나 그림자에 가려질 때 생기는 전압 드롭을 줄이기 위해 사용됩니다.
동작 원리는 태양광 바이패스 다이오드가 저전압에서 역방향 전압에 의해 차단되지만, 장치의 전압이 특정 임계 값 이상으로 상승하면 다이오드가 전류를 통과시키기 시작합니다.
이로 인해 장치에서 발생하는 전압이 과도하게 상승하여 장치를 손상시키는 것을 방지합니다.

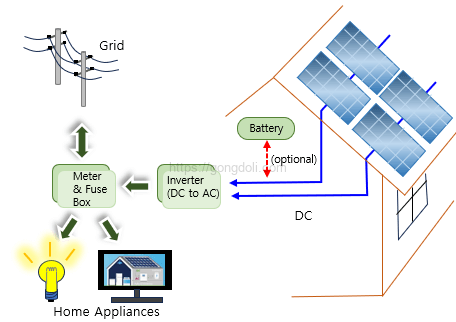

태양광 바이패스 다이오드는 태양 전지판, 발전기, 배터리 충전 장치 등과 같은 다양한 장치에서 사용됩니다.
특히 태양 전지판 시스템에서는 부분적인 그림자나 먼지, 잔뿌리의 영향으로 전체 시스템의 성능을 저하시키는 것을 방지하기 위해 태양광 바이패스 다이오드가 필수적입니다.
- 연관 참조 : 전파 정류 회로, 동작 원리, 출력 파형, 브리지 정류, 평활 커패시터, 장점 3가지와 단점
- 연관 참조 : 제너 다이오드 전압 안정화 회로 원리,특성과 항복 전압, 등가 회로,예제 풀이
- 연관 참조 : TVS 다이오드 원리, 극성 2가지, 제너 다이오드와 차이점 – (gongdoli.com)
- 연관 참조 : 다이오드 클리핑 회로, 동작 원리, 바이어스 클리핑 회로, 제너 클리핑 회로
- 연관 참조 : 발광 다이오드 원리, 구조, 동작, 색상, I-V특성,예제 풀이
- 연관 참조 : 쇼트키 배리어 다이오드, 3종류 다이오드 비교, 순방향 전압, 역방향 회복 시간, 장.단점
- 연관 참조 : 레이저 다이오드, 발광 원리, 단자, 구조, 광 출력 특성,진동 파장
2. 태양광 바이패스 다이오드 기능
바이패스 다이오드는 주로 태양광 패널에 사용됩니다.
태양광 바이패스 다이오드는 태양 전지 모듈 내부에 배선되어 셀이나 패널이 그림자에 가려지거나 고장이 발생할 때 대안으로 전류 경로를 제공합니다. 그로 인해 전력 손실을 방지할 수 있습니다.
바이패스 다이오드는 전류가 흐르는 방향에 따라 저항이 낮아지도록 설계되어 있습니다.
이는 그림자가 있는 부분에서 전류를 통과시켜 전체 패널의 성능을 유지하는 역할을 합니다.
다이오드 자체는 단순히 전류가 한 방향으로 흐를 수 있도록 하는 장치입니다.
그렇기에 태양광 바이패스 다이오드는 이름 그대로 태양 전지 패널 자체를 우회하여 전류를 유도하는 장치입니다.
보통 제조업체에서 모듈에 내장되며, 보통은 매 18-24개의 셀마다 배치됩니다.
명목 12VDC 모듈에는 일반적으로 2개 세트가, 명목 24VDC 모듈에는 3개 세트가 설치됩니다.
이 다이오드는 모듈 접속 상자에 설치되거나 모듈 자체에 통합될 수 있습니다.

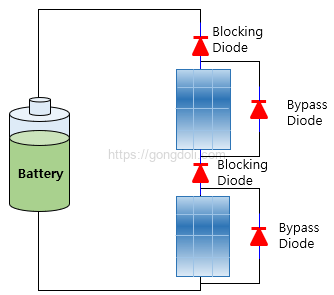

물리적으로 차단 다이오드와 유사하지만, 바이패스 다이오드는 일련으로 연결된 차단 다이오드와 대조적으로 태양 전지 셀이나 패널과 병렬로 배선됩니다.
다시 기능을 정리하면
- 전류의 단일 방향 통제: 다이오드는 전류가 양극에서 음극으로만 흐를 수 있도록 합니다.
즉, 양극에서 음극으로의 전류는 허용되지만 음극에서 양극으로의 전류는 차단됩니다. - 정류기(Rectifier): 다이오드는 교류(AC)를 직류(DC)로 변환하는 데 사용됩니다.
반도체 다이오드를 사용하여 교류 입력 신호를 반만 레벨로 자르고, 이를 정류하여 완전한 양의 반파만을 전달할 수 있습니다. - 보호 기능: 다이오드는 전압이 과다하게 상승하는 것을 방지하여 회로를 보호합니다.
예를 들어, 역전압이 발생할 때 다이오드는 회로를 닫아서 다른 부품이 손상되는 것을 막습니다. - 신호 처리: 다이오드는 전기 신호를 처리하는 데 사용됩니다.
예를 들어, 특정 주파수의 신호를 통과시키고 다른 주파수의 신호를 차단하여 신호를 필터링하는 데 사용될 수 있습니다. - 광학 및 표시: LED(발광 다이오드)와 같은 특수한 종류의 다이오드는 빛을 발생시키거나 표시하는 데 사용됩니다.
3. 태양광 바이패스 다이오드 동작 원리
바이패스 다이오드를 이해하려면 먼저 태양 전지가 무엇이고 어떻게 작동하는지 이해해야 합니다.

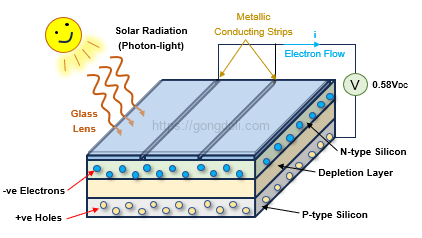

3-1) 태양 전지 구성
PV 셀을 생각하는 가장 간단한 방법은 LED (Light Emitting Diode)를 반대로 생각하는 것입니다.
LED를 통해 전류를 흐르면 빛이 생성됩니다. 태양 전지는 그 반대의 방식으로 작동합니다.
그래서 태양 전지에서 빛을 빼앗겼을 때 (밤이나 그늘막 등) 실제로 빛을 생성하는 대신 전력을 소비합니다.
바이패스 다이오드는 전류를 조절하는 역할을 하며 어레이 내에서 작동합니다.
일반적으로 바이패스 다이오드는 패널의 각 셀 사이에 병렬로 연결됩니다.
이 다이오드는 패널 전체에 걸쳐 동일한 전압을 유지하기 위해 설계되었습니다.
그림자가 발생하면 바이패스 다이오드가 활성화되어, 해당 부분의 전류를 흐르게 하여 전체 패널의 전압을 일정하게 유지합니다.
이는 전력 손실을 최소화하고 전체 시스템의 효율성을 향상시킵니다.
3-2) 동작 원리
태양광(PV) 태양 전지가 태양광에 노출되면 태양광 에너지를 흡수하여 전기 에너지로 변환합니다.
이는 반도체 소자인 태양 전지 내부에서 발생하며, 직류(DC) 전력으로 표현됩니다.
이러한 직류 전력은 전기적 장치나 시스템에 연결하여 전원 공급원으로 사용할 수 있습니다.
태양광 전지의 출력은 일반적으로 “부하가 없는” 상태에서 측정되는 개방 회로 전압(VOUT)으로 표현됩니다.
이것은 전지의 단락 전압(open-circuit voltage)이라고도 합니다.
전자가 외부 회로에 의해 흐르지 않을 때 발생하는 전압이며, 일반적으로 약 0.5 ~ 0.6 볼트입니다.
이 값은 태양광 전지의 특성에 따라 다를 수 있습니다.
하지만 실제로 전력을 공급하려면 외부 부하나 회로에 전지를 연결해야 합니다.
이때 전지에서 흐르는 전류(IO)가 발생하게 되고, 이는 전력의 공급과정을 의미합니다.
외부 부하에 연결될 때 전지의 출력 전압과 전류는 변동될 수 있으며, 이는 외부 환경 조건 및 전지의 특성에 따라 달라집니다.
여러 개의 태양광 전지를 직렬로 연결하면 전체 시스템의 전압을 증가시킬 수 있습니다.
이것은 전자적으로 연결된 전지의 개별 전압을 합산하여 더 높은 전압을 생성하는 것입니다.
따라서 태양광 전지는 배터리와 마찬가지로 병렬 또는 직렬로 연결하여 전력 및 전압을 조절할 수 있습니다.
태양광 전지가 태양광에 노출되면 표면에 떨어지는 태양광의 양에 비례하는 전류(I)를 생성합니다.
태양광 전지가 생성할 수 있는 최대 전류인 단락 전류(ISC)는 전지의 단락된 단자에 발생합니다. 그
러나 이 최대 전류 상태에서는 전압이 제로가 되므로(VOUT = 0), 태양광 전지의 출력 전압은 단락 전류부터 부하 전류(IO)까지의 요구에 매우 의존합니다.
즉, 태양광 전지는 본질적으로 저전압 고전류 장치입니다.
태양광 전지의 전류(및 전력) 출력은 전지 표면에 떨어지는 태양광의 강도에 비례합니다.
예를 들어, 흐린 날씨나 어두운 날은 태양광 전지의 효율성을 감소시키므로 특정 부하에 공급할 수 있는 최대 전류가 낮아지지만, 전지는 여전히 전체 출력 전압을 제공할 수 있습니다.
부하의 전류 요구를 증가시키기 위해서는 더 밝은, 더 많은 양의 태양 복사선이 필요합니다.
그러나 태양의 복사량이 얼마나 강렬하고 밝더라도 단일 태양광 전지가 제공할 수 있는 최대 전류에는 물리적 한계가 있습니다.
이를 최대 전달 전류(IMAX)라고 하며, 이는 전지의 크기(표면적), 직사광선이 전지에 미치는 양, 태양광을 전류로 변환하는 효율, 그리고 전지가 제조된 반도체 재료인 실리콘, 갈륨비소, 카드뮴 황화물 또는 카드뮴 텔루라이드 등에 따라 달라집니다.
바이패스 다이오드는 태양광 패널에서 매우 중요한 역할을 합니다.
그림자가 발생하는 경우, 일부 셀에서 발생하는 전압 감소로 인해 전체 패널의 성능이 저하될 수 있습니다.
따라서 바이패스 다이오드를 통해 그림자가 있는 부분의 전력 손실을 방지하여 시스템의 효율성을 유지하는 것이 중요합니다.
바이패스 다이오드는 태양광 시스템의 성능과 수명을 향상시키는 데 중요한 역할을 하며, 전력 손실을 최소화하여 전체 시스템의 효율성을 높입니다.
3-3) 왜 바이패스 다이오드가 필요한가?
태양광 바이패스 다이오드가 패널에서 필요한 이유에 대해 좀 더 자세히 설명하겠습니다.
- 그림자의 영향 최소화: 태양광 패널은 일부분이 그림자에 가려지면 해당 부분의 전압이 낮아져 전체 패널의 성능을 저하시킬 수 있습니다.
이는 전력 손실을 초래하고 시스템의 효율성을 감소시킬 수 있습니다.
바이패스 다이오드는 그림자가 있는 부분에서 발생하는 전력 손실을 최소화하여 전체 패널의 성능을 유지하는 데 도움을 줍니다. - 전류 유도: 그림자가 있는 부분에서는 전류가 차단되거나 저하될 수 있습니다.
이는 전류의 흐름이 막히면서 해당 부분에서 발생하는 전력이 전체 시스템으로 전달되지 못하게 됩니다.
바이패스 다이오드는 이러한 부분에서 전류의 유도를 통해 전력의 흐름을 유지시키고 전체 시스템의 효율성을 유지합니다. - 셀 보호: 그림자가 있는 부분에서는 셀이 과열될 수 있으며, 이는 셀의 성능을 저하시키거나 손상시킬 수 있습니다.
바이패스 다이오드는 그림자가 있는 부분에서 발생하는 전압 강하를 방지하여 셀의 과열을 방지하고 보호하는 역할을 합니다.
결론적으로, 바이패스 다이오드는 태양광 패널에서 그림자에 의한 전력 손실을 최소화하고 전체 시스템의 효율성을 높이는 데 필수적입니다.
그림자가 있는 경우에도 전력을 최대한 활용하여 시스템의 성능을 유지할 수 있도록 도와줍니다
