1. 개요
플레밍의 왼손 법칙과 오른손 법칙은 전기와 자기의 상호작용을 설명하는 규칙 중 하나입니다.
이 법칙은 전류가 흐르는 도선 주변의 자기장과 그 자기장에 의해 생기는 힘의 방향을 결정하는 데 사용됩니다.
영국의 과학자 애덤스-오크스가 1830년대에 전기적 현상을 연구하면서 왼손 법칙과 관련된 개념을 처음 제안했습니다.
영국의 물리학자 존 플레밍이 19세기 후반, 플레밍은 전류가 흐를 때 발생하는 자기장과 힘의 관계를 설명하는 법칙을 발견하고 발표했습니다. 이후 이 법칙은 플레밍의 왼손 법칙으로 불리게 되었습니다.
간략하게 말하면 플레밍의 왼손 법칙은 전류가 흐를 때, 자기장의 방향과 이 자기장에 의해 작용하는 힘의 방향을 결정합니다.
그리고, 오른손 법칙은 자기장이 변할 때, 그 자기장에 놓인 전류의 방향을 결정합니다.
전기적인 흐름, 즉 전류는 전자가 이동함에 따라 발생하는데, 이러한 전류는 자기장을 발생시킵니다.
또한, 자기장은 전류 주위에 영향을 미치는데, 이것이 플레밍의 왼손 법칙과 오른손 법칙에 관련이 있습니다.
이렇듯, 플레밍의 왼손 법칙과 오른손 법칙은 전기와 자기의 상호작용을 이해하는 데에 있어서 중요한 이론 중 하나입니다.
- 연관 참조 : 인덕터 특성, 코어의 종류, 구조와 동작원리, 특성 4가지,선택 주의 사항
- 연관 참조 : 코일의 인덕턴스,예제 2개, 선택 고려 사항
- 연관 참조 : 나선형 코일 인덕턴스 계산기,Helical coil inductance calculator, 사용 방법
- 연관 참조 : 상호 인덕턴스, 원리, 결합 계수, 예제 2개,자기 인덕턴스와 비교
- 연관 참조 : 직렬 인덕터,정의, 예제, 병렬 분류,분류에 따른 예제 2개
- 연관 참조 : 병렬 인덕터, 정의, 공식, 예제 3개
- 연관 참조 : 유도 리액턴스,정의,위상 다이어그램, 주요 문제 및 해결책 4가지
- 연관 참조 : 패러데이 전자기 유도,패러데이 실험, 1법칙, 2법칙, 차이점, 중요성
- 연관 참조 : 렌츠의 법칙, 동작 원리, 패러데이 법칙과 차이
2. 플레밍의 왼손 법칙과 오른손 법칙의 이해
플레밍의 왼손 법칙과 오른손 법칙은 전기와 자기의 상호작용을 이해하는 데에 사용되는 중요한 개념입니다.
이 법칙은 전류가 흐르는 도선 주변의 자기장과 그 자기장에 의해 생기는 힘의 방향을 결정하는 데에 쓰입니다.

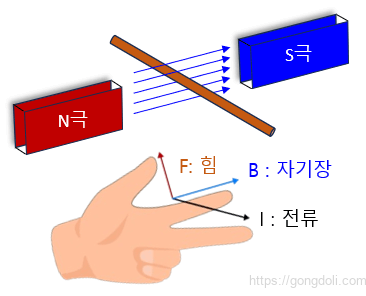

2-1) 전류의 방향 결정을 위한 왼손 법칙
왼손 법칙은 전류가 흐를 때, 전류를 통한 자기장의 방향과 그 자기장에 따른 힘의 방향을 결정하는 규칙입니다.
- 손의 배치: 왼손을 펴서 손바닥을 아래로 향하게 합니다.
- 손가락의 방향
집게손가락이 자기장의 방향을 나타냅니다.
둘째 손가락이 전류의 방향을 나타냅니다.
엄지손가락은 힘의 방향을 나타냅니다. - 방향의 확인
집게손가락은 자기장의 방향을, 둘째 손가락은 전류의 방향을 나타냅니다.
그리고 엄지손가락의 방향은 도체에 작용하는 힘의 방향을 나타냅니다.
예를 들어, 전류가 왼쪽에서 오른쪽으로 흐르는 도선을 생각해 보겠습니다.
왼손을 아래쪽으로 향하도록 하고, 엄지 손가락을 오른쪽으로, 검지 손가락을 위쪽으로 향하게 합니다.
그러면 중지 손가락이 향하는 방향이 힘의 방향이 됩니다.
이렇듯 왼손 법칙을 사용하면 전류가 흐르는 도선 주변의 자기장과 그 자기장에 의해 발생하는 힘의 방향을 예측할 수 있습니다.
2-2) 자기장의 방향 결정을 위한 오른손 법칙
플레밍의 오른손 법칙은 전자기 유도의 현상을 설명하는 중요한 규칙 중 하나입니다.
이 규칙은 전자기장 안에서 운동하는 도체로부터 유도되는 전류의 방향을 결정하는 데 사용됩니다.
플레밍의 오른손 법칙을 이해하는 방법은 다음과 같습니다:
오른손을 펴고 손을 곧게 놓습니다.
엄지, 검지 및 중지를 서로 수직으로 배치합니다.
이제 각 손가락이 나타내는 것은 다음과 같습니다
- 엄지: 운동하는 도체의 운동 방향을 가리킵니다.
- 검지: 자기장의 방향을 가리킵니다.
- 중지: 유도되는 전류의 방향을 가리킵니다.
간단한 예시를 들어보면, 자석 주위에서 도체를 움직이는 경우를 생각해 보겠습니다.
이때, 엄지는 도체의 운동 방향을 가리키고, 검지는 자기장의 방향을 나타내며, 중지는 유도된 전류의 방향을 나타냅니다.
플레밍의 오른손 법칙은 전자기학과 관련된 다양한 문제에서 사용되며, 전기 유도, 전자기 모터 등과 같은 여러 응용 분야에서 중요한 역할을 합니다. 이를 통해 우리는 전자기학의 기본 원리를 이해하고 전자기장에 의해 일어나는 현상을 설명할 수 있습니다.
2-3) 플레밍의 왼손 법칙과 오른손 법칙의 차이점
| 항목 | 왼손 법칙 | 오른손 법칙 |
|---|---|---|
| 사용되는 기기 | 전기 모터 | 전기 발전기 |
| 전기 모터에서 운동과 전류 방향 찾기 | 전기 모터에서 운동 및 전류 방향을 찾는 데 사용 | 전기 발전기에서 유도된 전기력과 전류 방향을 찾는 데 사용 |
| 엄지의 역할 | 힘 또는 운동의 방향을 가리킴 | 자기장에서 도체의 운동 방향을 가리킴 |
| 검지의 역할 | 자기장의 방향을 가리킴 | 자기장의 방향을 가리킴 |
| 중지의 역할 | 전류의 방향을 가리킴 | 유도된 전기력과 전류의 방향을 가리킴 |
| 법칙에 따른 기기 선택 | 전기 모터에 사용됨 | 전기 발전기에 사용됨 |
2-3-1) 플레밍의 왼손 법칙과 오른손 법칙은 힘의 방향이 반대?
- 왼손 법칙: 플레밍의 왼손 법칙은 전자기 유도 현상을 설명할 때 사용됩니다.
이 법칙에 따르면, 힘이 왼쪽으로 작용하며, 이는 전기 모터에서 발생하는 현상을 설명합니다. - 오른손 법칙: 플레밍의 오른손 법칙은 전자기 유도 현상을 설명할 때 사용됩니다.
이 법칙에 따르면, 힘이 오른쪽으로 작용하며, 이는 발전기에서 발생하는 현상을 설명합니다.
따라서 두 법칙은 힘의 방향이 반대되는 점이 그 중요한 차이 중 하나입니다.
이러한 차이는 전기 모터와 발전기의 동작 원리를 이해하는 데 매우 중요합니다.
2-3-2) 왜 굳이 플레밍의 왼손 법칙과 오른손 법칙으로 나눈 이유는 뭘까요?
왼손 법칙과 오른손 법칙은 전기기기의 동작 원리를 설명하는 데 사용되는 두 가지 다른 규칙입니다.
이 두 법칙은 각각 전기 모터와 발전기의 작동 원리를 설명하기 위해 개발되었습니다.
- 물리적인 현상의 차이: 전기 모터와 발전기는 물리적으로 다른 원리에 기반하고 있습니다.
전기 모터는 전류가 자기장에 의해 발생하는 힘을 이용하여 회전운동을 만들어내지만, 발전기는 동력으로부터 전류를 발생시킴으로써 에너지를 변환합니다.
이러한 물리적인 차이로 인해 두 기기의 동작 원리를 설명하는 데에도 서로 다른 법칙이 필요합니다. - 표현의 통일성: 왼손 법칙과 오른손 법칙은 각각 왼손과 오른손을 사용하여 자기장, 운동, 전류의 관계를 표현합니다.
이러한 표현 방식의 통일성은 공학 분야에서의 표준화를 촉진하고, 특히 교육 및 설계 과정에서의 이해를 증진시킵니다. - 혼동 방지: 두 가지 다른 법칙을 사용함으로써, 전기기기에 대한 이해와 설계를 할 때 혼란을 방지할 수 있습니다.
각 법칙은 특정한 용도와 상황에서 적용되는데, 이를 구분함으로써 오해나 혼동을 방지할 수 있습니다.
