1. Colpitts 발진기란?
Colpitts 발진기는 고주파 신호를 생성하는 발진기 중 하나로, 주로 무선 통신과 같은 고주파 응용 분야에서 널리 사용됩니다.
이 발진기의 가장 큰 특징은 LC 공진 회로를 기반으로 하며, LC 회로의 커패시터(C)를 두 개로 나누어 배치한다는 점입니다.
이를 통해 안정적인 발진을 유지하면서도 원하는 주파수를 쉽게 설정할 수 있습니다.
Colpitts 발진기 원리는 주로 커패시터 분할을 통해 신호를 피드백하여 발진을 유지하는 것이 핵심입니다.
Colpitts 발진기는 발진기의 일종으로, 공진 회로에서 발생하는 전기적 진동을 활용해 일정한 주파수를 지속적으로 생성합니다.
이러한 주파수는 무선 통신, 라디오 주파수(RF) 증폭기, 신호 처리 등 여러 분야에서 중요한 역할을 합니다.
1-1) Colpitts 발진기의 기본 개념
Colpitts 발진기의 기본 원리는 LC 공진 회로에서 발생하는 전기적 진동을 이용해 일정한 주파수의 신호를 생성하는 것입니다.
LC 공진 회로는 인덕터(L)와 커패시터(C)로 구성되며, 이들이 서로 에너지를 교환하면서 발생하는 진동이 주파수를 형성합니다.
Colpitts 발진기의 가장 큰 특징은 커패시터를 두 개로 나눠 배치하여 안정적인 주파수를 유지한다는 점입니다.
이 발진기의 구조를 살펴보면, 두 개의 커패시터가 직렬로 연결되어 있고, 이들의 중간 지점에서 피드백이 이루어집니다.
이 피드백을 통해 발진을 유지하면서도 신호가 증폭됩니다.
Colpitts 발진기 원리에서 중요한 부분은 이 피드백 회로가 어떻게 신호의 위상을 조절해 발진이 지속되도록 하는가입니다.
1-2) 역사와 발명자: Colpitts 발진기의 기원
Colpitts 발진기는 1918년 미국의 전기 공학자 에드윈 콜피츠(Edwin Colpitts)가 처음 발명한 발진기입니다.
당시 무선 통신 기술은 빠르게 발전하고 있었고, 고주파 신호를 안정적으로 생성하는 것이 중요한 기술적 도전 과제였습니다.
에드윈 콜피츠는 커패시터를 분할하는 독특한 방식을 통해 발진기의 안정성을 크게 향상시켰고, 그 결과 오늘날까지도 Colpitts 발진기는 다양한 전자 장치에 사용되고 있습니다.
Colpitts 발진기의 발명은 무선 통신의 발전에 크게 기여했습니다.
예를 들어, 라디오 주파수를 안정적으로 생성하고 증폭하는 데 사용되며, 여러 주파수 대역을 필요로 하는 통신 장치에도 핵심적인 역할을 합니다.
Colpitts 발진기 원리는 이와 같은 고주파 응용에 중요한 기초 이론이 되었습니다.
- 연관 참조 : LC 발진기란?, 구성 요소, 공진 주파수 계산, 회로 설계 방법
- 연관 참조 : Hartley 발진기 원리, 동작, 주파수 계산, 예제, 장.단점
- 연관 참조 : RC 발진기 원리, TR을 사용한 기본회로, OP Amp을 사용한 회로, 예제1, 장.단점
- 연관 참조 : Wien 브릿지 발진기 원리,예제 풀이, 장.단점
- 연관 참조 : 수정 발진기 원리,등가회로, 임피던스, 리액턴스, 예제풀이, Q-factor
2. Colpitts 발진기 동작 원리
Colpitts 발진기 원리는 고주파 신호를 안정적으로 생성하는 데 있어서 매우 중요한 개념입니다.
이 발진기는 LC 공진 회로를 기반으로 작동하며, 특히 커패시터의 분할을 통해 주파수를 결정하는 방식이 핵심입니다.

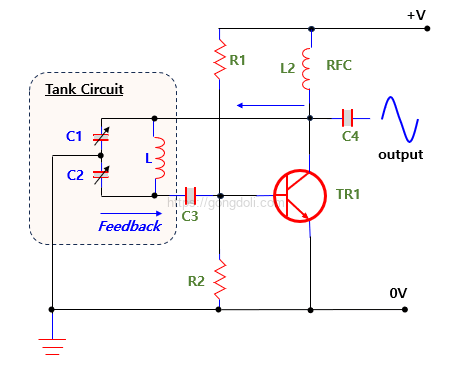

2-1) TR을 이용한 Colpitts 발진 회로
랜지스터의 이미터 단자는 두 개의 커패시터 C1과 C2가 직렬로 연결된 접점에 연결됩니다.
이 커패시터들은 간단한 전압 분배기로 작동해 Colpitts 발진기의 핵심적인 역할을 하게 됩니다.
전원을 처음 인가하면, C1과 C2는 마치 두 개의 물탱크처럼 서로 번갈아 가며 에너지를 충전하고 방전합니다.
이때, 에너지가 코일 L을 통해 흘러가면서 마법처럼 보이는 진동(주파수)이 발생합니다.
이러한 진동이 트랜지스터의 베이스-이미터 접합부에 전달되고, 이 진동이 증폭되어 컬렉터 출력으로 나옵니다.
여기서 저항 R1과 R2는 발진기가 안정적으로 동작하도록 트랜지스터에 적절한 DC 바이어스를 공급합니다.
마치 트랜지스터에게 규칙적인 리듬을 제공해주는 것과 같습니다.
이와 함께 추가로 사용된 커패시터들은 DC 성분을 차단하고 교류만 흐르게 하여, 발진 회로의 동작에 필요한 신호만 정확하게 전달되도록 도와줍니다.
컬렉터 회로에 있는 고주파 초크(RFC)는 발진 주파수에서 높은 리액턴스를 제공하면서, DC 신호에서는 낮은 저항을 유지하는데, 이것이 발진을 시작하는 중요한 역할을 합니다.
쉽게 말해, 고주파 초크는 발진이 안정적으로 시작되도록 도와주는 보조장치라고 할 수 있습니다.
Colpitts 발진기 원리는 양의 피드백을 통한 지속적인 진동입니다.
이 피드백은 C1과 C2 커패시터의 비율에 의해 결정되는데, 이 비율이 마치 조율된 악기처럼 회로의 발진 주파수를 결정짓습니다.
두 커패시터는 서로 연동되어 조정되는데, 한쪽이 변경되면 다른 쪽도 자동으로 따라가서 피드백이 일정하게 유지됩니다.
이를 통해 Colpitts 발진기는 매우 안정적으로 작동하며, 원하는 주파수로 발진이 계속 유지될 수 있게 됩니다.
흥미롭게도, C1과 C2의 비율이 Colpitts 발진기의 특성을 크게 좌우합니다.
예를 들어, 피드백 양이 너무 많으면 회로가 과열될 수 있고, 너무 적으면 발진이 제대로 이루어지지 않습니다.
마치 요리에서 소금을 적절히 넣어야 맛이 나는 것처럼, 피드백도 정확히 맞춰줘야 발진기가 완벽하게 작동합니다.
2-2) Colpitts 발진기 원리의 핵심 요소
olpitts 발진기 원리의 핵심은 피드백과 위상 변화입니다.
발진기의 출력 신호 일부가 입력으로 되돌아가서 회로가 발진을 지속할 수 있도록 피드백을 제공합니다.
Colpitts 발진기의 경우, 이 피드백은 커패시터 분할을 통해 이루어집니다.
회로의 출력 신호가 커패시터를 거쳐 입력으로 돌아오며 위상이 180도 변화되는데, 이를 통해 발진을 유지할 수 있는 조건을 만족하게 됩니다.
Colpitts 발진기의 또 다른 중요한 요소는 Q-팩터입니다.
Q-팩터는 공진 회로의 효율성을 나타내며, 높은 Q-팩터는 회로가 더 오랫동안 에너지를 유지할 수 있음을 의미합니다.
Colpitts 발진기 원리는 이러한 Q-팩터를 최적화하여 발진이 일정한 주파수에서 오래 지속될 수 있도록 설계됩니다.
3. Colpitts 발진기 주파수 계산
Colpitts 발진기의 주파수를 계산하는 것은 매우 중요한 과정입니다.
왜냐하면 발진기의 주파수는 실제로 우리가 원하는 신호를 생성할 수 있도록 조절할 수 있기 때문입니다.
Colpitts 발진기 원리의 핵심 중 하나는 LC 공진 회로에 의해 주파수가 결정된다는 점인데, 이때 사용되는 공식은 매우 간단하지만, 커패시턴스(C)와 인덕턴스(L)의 선택에 따라 큰 영향을 미치게 됩니다.
3-1) 공진 주파수 공식
Colpitts 발진기 공진 주파수의 공식은
- 여기서
- fr는 발진기의 주파수(Hz)
- L은 인덕터의 인덕턴스(H)
- CT는 등가 커패시턴스(F)
Colpitts 발진기에서 두 개의 커패시터 C1과 C2는 직렬로 연결되어 있습니다.
이 두 커패시터의 값은 아래와 같은 공식을 통해 등가 커패시턴스로 계산됩니다.
CT=(C1×C2)/(C1+C2)
따라서, Colpitts 발진기의 주파수는 이 CT와 인덕터 L의 값에 의해 결정됩니다.
이 공식을 통해 우리는 원하는 주파수를 생성할 수 있도록 C1,C2,L 값을 조절할 수 있습니다.
3-2) 커패시턴스 및 인덕턴스 선택에 따른 주파수 변화
Colpitts 발진기 원리의 또 다른 중요한 측면은 커패시터와 인덕터의 값이 어떻게 주파수에 영향을 미치는지에 대한 이해입니다.
예를 들어, C1 ,C2 ,L의 값을 변경하면 공진 주파수가 어떻게 변할까요?
- 인덕턴스(L)의 변화
인덕턴스 L의 값이 커지면, 발진기의 주파수는 감소합니다.
이는 공진 주파수 공식에서 L 값이 분모에 있기 때문에 값이 클수록 주파수는 낮아지게 됩니다.
반대로, L의 값이 작아지면, 발진기의 주파수는 증가합니다. - 커패시턴스(C)의 변화
C1 또는 C2의 값이 커지면, 등가 커패시턴스 CT가 증가하고, 결과적으로 공진 주파수가 낮아집니다.
커패시터의 값이 작아지면, CT가 감소하고, 주파수는 증가합니다.
3-3) 예제 풀이
L=10 μH, C1=100 pF, C2=200 pF일 때, 공진 주파수를 계산해 보겠습니다.
먼저, CT을 계산합니다.
CT=(C1×C2)/(C1+C2) =(100×200)/(100+200) =20000/300=66.67pF
이제 공진 주파수 fr를 계산하면
이처럼 L과 C의 값을 조절하여 원하는 주파수를 만들 수 있습니다.
이러한 과정을 통해 Colpitts 발진기의 주파수를 설계할 때, 필요한 범위에 맞춰 인덕터와 커패시터의 값을 세밀하게 조정할 수 있습니다.
4. Colpitts 발진기 장점 및 설계 시 고려할 점
4-1) 높은 주파수 성능의 장점
Colpitts 발진기 원리는 고주파에서 매우 효과적입니다.
이 발진기는 고주파수 안정성이 뛰어나며, 주파수 범위를 넓게 사용할 수 있다는 점에서 많은 전자 기기와 무선 통신 장비에서 활용됩니다.
주파수 성능이 좋은 이유는, Colpitts 발진기가 커패시터의 분할에 의해 주파수를 생성하며, 이를 통해 피드백의 양을 효과적으로 제어할 수 있기 때문입니다.
간혹 “고주파 발진기를 만들 때 Colpitts 발진기를 사용하는 이유는 무엇인가요?”라고 묻는 사람들이 있습니다.
이 질문에 대한 답은, Colpitts 발진기가 다른 발진기에 비해 고주파에서 매우 안정적이기 때문입니다.
이는 특히 고주파 응용 분야에서 매우 중요한 장점입니다.
Colpitts 발진기는 전자 부품의 수가 적고, 회로가 단순해서 다른 발진기 설계보다 상대적으로 구현이 쉽습니다.
게다가 높은 주파수에서도 잘 동작하므로 무선 송수신 장치, 고주파 증폭기, RF 회로 등에서 널리 사용됩니다.
이러한 특성 덕분에 Colpitts 발진기 원리는 고주파에서 강력한 성능을 발휘하며, 설계 또한 효율적입니다.
4-2) 설계 시 고려할 점
하지만 Colpitts 발진기를 설계할 때는 몇 가지 단점과 주의할 점이 있습니다.
첫 번째로, Colpitts 발진기 원리는 커패시터의 분할에 의해 피드백이 이루어지기 때문에, C1과 C2의 비율이 피드백 양에 직접적인 영향을 미칩니다.
이 값들을 정확히 설정하지 않으면 발진이 불안정해질 수 있습니다.
또한, Colpitts 발진기는 높은 주파수에서 뛰어난 성능을 발휘하지만, C1과 C2의 값이 너무 크거나 너무 작으면, 원하는 주파수 범위를 벗어날 수 있습니다.
따라서 주파수 설정 시에는 커패시턴스와 인덕턴스를 적절히 선택하는 것이 중요합니다.
두 번째로, Colpitts 발진기는 고주파에서 우수한 성능을 보이지만, 낮은 주파수에서는 성능이 제한될 수 있습니다.
특히, 너무 낮은 주파수를 설정하려 할 때 Colpitts 발진기 원리에 기반한 회로가 안정적이지 않을 수 있습니다.
이는 발진기의 피드백 비율과 저항성 요소들에 의해 영향을 받기 때문에, 설계 단계에서 이러한 부분을 고려해야 합니다.
또한, 발진기의 성능을 최적화하려면 Colpitts 발진기에서 사용하는 트랜지스터의 특성, 인덕터와 커패시터의 Q-factor(품질 계수)를 고려하여 고주파 손실을 최소화해야 합니다.
설계 시 외부 전자기 간섭(EMI)에 민감할 수 있기 때문에, 주변 회로와의 전자기적 차폐 역시 고려되어야 합니다.
