D 플립플롭 동작 원리,정의, 구조, 동작 원리

1. D 플립플롭이란?

1-1) D 플립플롭의 정의

D 플립플롭은 디지털 전자 회로에서 가장 널리 사용되는 플립플롭 중 하나로, 데이터 플립플롭(Data Flip-Flop)이라고도 불립니다.
D 플립플롭의 주요 기능은 클럭 신호(Clock Signal)에 따라 입력 데이터를 저장하고 유지하는 것입니다.
이 플립플롭은 단일 데이터 입력(D)과 클럭 입력(Clock)을 사용하여, 클럭 신호의 상승 에지(또는 하강 에지)에 따라 입력된 데이터를 출력으로 전달합니다.
이 동작은 D 플립플롭 동작 원리의 핵심입니다.

D 플립플롭의 구조는 매우 간단합니다.
기본적으로 D 입력과 클럭 입력을 가지며, 클럭 신호의 특정 에지(상승 또는 하강)에 따라 D 입력의 값을 출력 Q에 저장합니다.
이 구조는 순차 논리 회로에서 데이터를 안정적으로 저장하고 처리할 수 있게 합니다.

D 플립플롭의 진리표는 다음과 같습니다.

위 진리표에서 볼 수 있듯이, D 플립플롭은 클럭 신호의 상승 에지에서 D 입력의 상태를 그대로 출력 Q에 반영합니다.
이렇게 함으로써, D 플립플롭은 입력 데이터가 변경되더라도 클럭 신호에 맞춰 정확히 필요한 순간에만 데이터를 캡처하여 출력합니다.
이는 D 플립플롭 동작 원리의 핵심적인 부분으로, 데이터 신호의 불필요한 변동을 방지하고 시스템의 안정성을 높입니다.

1-2) D 플립플롭의 필요성

D 플립플롭은 데이터 저장과 전송의 안정성을 확보하기 위해 순차 논리 회로에서 필수적인 구성 요소로 사용됩니다.

• 데이터 신뢰성
  D 플립플롭은 클럭 신호에 동기화되어 데이터 입력을 캡처함으로써, 시스템에서 데이터의 일관성과 신뢰성을 보장합니다. 즉, 클럭 신호의 특정 에지에서만 데이터가 저장되기 때문에 외부 신호나 간섭에 의해 데이터가 불안정하게 변하지 않도록 합니다. 이는 D 플립플롭 동작 원리의 중요한 부분입니다.
• 동기화 기능
  D 플립플롭은 시스템의 다른 구성 요소와 데이터를 동기화하는 데 필수적입니다. 여러 디지털 회로가 동일한 클럭 신호를 공유하며 데이터를 동기화하므로, D 플립플롭은 시스템 전체의 동작을 일정하게 유지하는 데 도움을 줍니다.
• 간결한 설계
  D 플립플롭은 다른 유형의 플립플롭에 비해 간단한 구조를 가지고 있어, 설계 및 구현이 용이합니다. 특히, D 플립플롭은 RS 플립플롭과 달리 상태 전이에서 발생할 수 있는 불안정한 조건이 없어 더욱 안정적으로 사용할 수 있습니다. 이는 설계의 간결성과 안정성을 동시에 추구하는 현대 디지털 시스템에 있어 큰 장점입니다.
• 다양한 응용
  D 플립플롭은 데이터 저장소, 레지스터, 시프트 레지스터, 카운터 등 다양한 디지털 회로에서 활용됩니다. 이러한 응용에서 D 플립플롭의 역할은 데이터를 적절히 저장하고 전송하는 것으로, D 플립플롭 동작 원리를 바탕으로 다양한 회로의 안정성과 효율성을 높입니다.

이와 같이 D 플립플롭 동작 원리 덕분에 디지털 시스템에서 데이터 처리의 기본 요소로 자리 잡고 있습니다.
이러한 특징은 D 플립플롭 동작 원리가 디지털 회로 설계에 있어 얼마나 중요한지를 보여줍니다.

• 연관 참조 :시프트 레지스터 동작 원리, 정의, 종류 4가지, SISO, SIPO, PISO, PIPO
• 연관 참조 : JK 플립플롭 동작 원리, 구조, 동작 원리, 장.단점, 설계 예시
• 연관 참조 : 순차 논리 회로 설계, 구성, 회로의 종류, 장.단점, 설계 방법,예시

2. D 플립플롭 구조

D 플립플롭은 디지털 회로 설계에서 매우 중요한 구성 요소입니다.
이 플립플롭은 데이터를 안정적으로 저장하고, 클럭 신호에 따라 데이터의 상태를 전이시킵니다.
D 플립플롭 동작 원리를 이해하기 위해, 먼저 그 기본 회로 구성과 진리표를 살펴보겠습니다.

2-1) 기본 회로 구성

D 플립플롭의 기본 회로는 간단하고 직관적입니다.
일반적으로 D 플립플롭은 보통 아래와 같은 요소로 구성됩니다.

• D 입력 (Data Input) : D 플립플롭의 입력으로 들어오는 데이터를 나타냅니다.
  D 입력은 클럭 신호가 작동할 때 플립플롭의 상태를 결정합니다.
• 클럭 입력 (Clock Input) : 클럭 신호는 D 플립플롭의 상태 전이를 제어합니다.
  D 플립플롭 동작 원리에서 클럭 신호는 중요하며, 보통 상승 에지(또는 하강 에지)에서 동작합니다.
• 출력 Q: 현재 D 플립플롭이 저장하고 있는 상태를 나타냅니다.
  출력 Q는 클럭 신호에 동기화된 D 입력의 값을 저장합니다.
• 보조 출력 Q’ : 출력 Q의 반대 상태를 나타냅니다.
  이 출력은 D 플립플롭의 현재 상태의 보수를 제공합니다.

D 플립플롭은 기본적으로 두 개의 래치(latch)로 구성될 수 있습니다.
이 래치는 마스터-슬레이브(Master-Slave) 형태로 연결되어, 클럭 신호의 특정 에지에서만 상태가 전이되도록 합니다.
이 구조는 D 플립플롭 동작 원리를 이해하는 데 있어 중요한 요소입니다.

2-2) 진리표와 상태 전이

2-2-1) 진리표

플립플롭의 진리표는 입력과 출력 간의 관계를 명확하게 보여줍니다.
D 플립플롭의 동작 원리를 이해하는 데 있어, 진리표는 매우 유용합니다.
다음은 D 플립플롭의 진리표입니다.

• 클럭(Clock) : 클럭 신호가 상승 에지에서 동작합니다.
  D 플립플롭 동작 원리에서는 클럭 신호의 상승 에지가 D 플립플롭의 상태 전이를 결정합니다.
• D 입력: 현재 입력 데이터입니다.
  D 입력의 값이 0일 때 출력 Q는 0으로, D 입력의 값이 1일 때 출력 Q는 1로 전이됩니다.
• 출력 Q (이전): 이전 클럭 주기에서의 출력 상태입니다.
• 출력 Q (현재): 현재 클럭 주기에서의 출력 상태입니다.
  이는 클럭 신호의 상승 에지에서 D 입력의 값에 의해 결정됩니다.

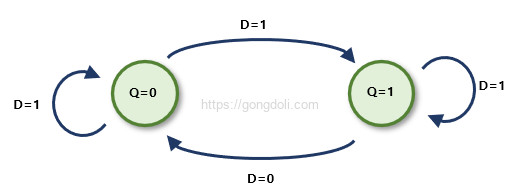

2-2-2) 상태 전이 다이어그램

D 플립플롭의 상태 전이 다이어그램은 플립플롭이 입력에 따라 어떻게 상태를 전이하는지를 시각적으로 보여줍니다.

상태 전이 다이어그램에서, 각 화살표는 클럭 신호의 상승 에지에서 입력 D의 값에 따라 상태가 어떻게 전이되는지를 나타냅니다.

만약 D 입력이 0이라면, 다음 상태는 0으로 유지됩니다.
만약 D 입력이 1이라면, 다음 상태는 1로 전이됩니다.
이러한 상태 전이는 클럭 신호에 따라 입력 데이터를 정확하게 캡처하고 출력으로 반영하는 D 플립플롭 동작 원리의 본질을 설명합니다.

D 플립플롭은 이러한 진리표와 상태 전이 다이어그램을 통해, 데이터 저장과 전송의 신뢰성을 높이며 디지털 회로 설계에서 필수적인 역할을 합니다.
이는 D 플립플롭 동작 원리를 이해하고 응용하는 데 있어 핵심적인 부분입니다.

3. D 플립플롭 동작 원리

D 플립플롭 동작 원리는 클럭 신호와 데이터 입력의 관계를 이해하는 데 있습니다.
이를 통해 D 플립플롭이 어떻게 작동하며, 상태 전이가 어떻게 이루어지는지 알 수 있습니다.

3-1) 데이터 입력과 클럭 신호의 관계

D 플립플롭은 데이터 입력(D)과 클럭 신호(Clock)라는 두 가지 주요 입력을 기반으로 작동합니다.
D 플립플롭 동작 원리는 이 두 입력의 관계에 따라 결정됩니다.

• 데이터 입력 (D)
  D 플립플롭의 D 입력은 저장될 데이터를 제공합니다.
  D 입력의 상태는 클럭 신호의 특정 에지(상승 또는 하강)에 따라 출력 Q에 저장됩니다.
  이는 D 플립플롭 동작 원리에서 가장 기본적인 요소입니다.

• 클럭 신호 (Clock)
  클럭 신호는 D 플립플롭이 데이터를 언제 저장할지를 결정하는 타이밍 신호입니다.
  일반적으로 D 플립플롭은 상승 에지 트리거(Rising Edge Trigger)로 설계되어 클럭 신호가 0에서 1로 변화할 때 D 입력의 상태를 캡처합니다.

클럭 신호와 D 입력 간의 관계는 다음과 같은 방식으로 D 플립플롭 동작 원리에 반영됩니다.

• 클럭 신호가 상승 에지에 도달할 때, D 플립플롭은 D 입력의 현재 상태를 출력 Q에 저장합니다.
• 클럭 신호가 하강 에지 또는 안정 상태에 있을 때, D 플립플롭은 상태를 유지하며, D 입력의 변화를 반영하지 않습니다.

이로 인해 D 플립플롭은 클럭 신호의 특정 순간에만 데이터를 업데이트하므로, 외부 간섭이나 노이즈에 의한 오작동을 최소화할 수 있습니다.
이는 D 플립플롭 동작 원리에서 매우 중요한 부분입니다.

3-2) 상태 전이의 특성

D 플립플롭의 상태 전이 특성은 플립플롭이 어떻게 입력에 따라 상태를 바꾸고 저장하는지를 보여줍니다.
이 특성은 D 플립플롭 동작 원리를 이해하는 데 필수적입니다.

• 상태 저장 및 전이
  D 플립플롭은 클럭 신호의 특정 에지에서만 상태를 전이시킵니다.
  이는 D 플립플롭 동작 원리에서 중요한 특성으로, 입력 신호가 빠르게 변화하더라도 클럭 신호의 상승 에지에서만 새로운 상태를 반영합니다.
  이러한 동작은 데이터가 불필요하게 흔들리거나 변경되지 않도록 보호합니다.

• 결정론적 동작
  D 플립플롭의 동작은 결정론적입니다.
  즉, 주어진 클럭 신호와 데이터 입력 상태에서 항상 동일한 출력 상태를 보장합니다.
  이는 D 플립플롭 동작 원리를 따르는 디지털 시스템에서 매우 중요한 특성으로, 안정적이고 예측 가능한 동작을 보장합니다.

• 보존 특성
  클럭 신호가 없는 상태에서는 D 플립플롭은 현재 상태를 유지합니다.
  이는 상태 보존 특성으로, 전원이 공급되는 동안 데이터를 지속적으로 유지할 수 있게 합니다.
  이 보존 특성은 D 플립플롭 동작 원리의 핵심입니다.
