1. Encoder란?
1-1) Encoder의 정의와 기본 개념
Encoder란 디지털 회로에서 여러 입력 신호를 이진 코드로 변환하는 장치입니다.
예를 들어, 8개의 입력 신호를 3비트 이진 코드로 변환하는 8-to-3 Encoder가 있습니다.
Encoder는 입력이 몇 개인지를 나타내고, 그에 따른 고유한 이진 값을 출력으로 제공합니다.
Encoder 회로 설계는 입력 신호의 조합을 적절한 이진 코드로 변환하는 논리 회로를 구축하는 과정을 포함합니다.
Encoder 회로 설계는 특히 신호의 효율적 전송과 저장에 유용하며, 다양한 디지털 시스템에서 폭넓게 사용됩니다.
1-2) Encoder의 주요 기능과 역할
Encoder는 여러 입력 신호를 효율적으로 이진 코드로 변환하는 주요 기능을 가지고 있습니다.
이를 통해 데이터의 압축과 전송 효율성을 높일 수 있습니다. Encoder 회로 설계의 주요 기능과 역할을 몇 가지로 나눌 수 있습니다:
- 데이터 압축 : 여러 개의 입력 신호를 더 적은 비트 수의 이진 코드로 변환하여 데이터 압축을 가능하게 합니다.
이는 데이터 저장 공간을 절약하고 전송 속도를 높이는 데 기여합니다. - 신호 변환 : 아날로그 신호를 디지털 신호로 변환하거나 여러 신호를 하나의 이진 코드로 변환하여 디지털 시스템에서 처리하기 쉽게 만듭니다.
- 주소 지정 : 메모리 시스템에서 특정 메모리 셀의 주소를 지정하는 데 사용됩니다.
예를 들어, 8개의 메모리 셀 중 하나를 선택하려면 3비트 이진 코드가 필요하며, 이는 Encoder가 제공합니다. - 제어 신호 생성 : 제어 시스템에서 여러 제어 신호를 하나의 이진 코드로 변환하여 제어기에서 처리하기 쉽게 만듭니다.

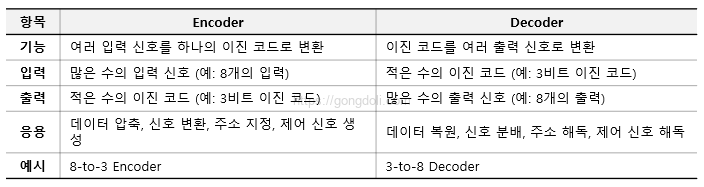

1-3) Encoder와 Decoder의 차이점
이와 같이, Encoder 회로 설계는 입력 신호를 효율적으로 이진 코드로 변환하는 역할을 하며, 다양한 디지털 시스템에서 중요한 기능을 수행합니다. Decoder와의 차이점을 이해하면, 각각의 역할과 응용 분야를 명확히 구분할 수 있습니다.
- 연관 참조 : 이진 감산기 회로 설계, 직렬과 병렬 감산기 비교, 회로 설계 예제 3가지
- 연관 참조 : 비교기 회로 설계, 유형, 회로 설계 방법, 예제, 주의 사항 7가지
- 연관 참조 : 이진 가산기 회로 설계, 회로 설계 방법, 예제 설계 2가지
- 연관 참조 : 2진 디코더 회로 설계, 회로 설계 방법, 예제,설계 문제 4가지
- 연관 참조 : Demultiplexer 회로 설계, 회로 설계 방법, 예제, 흔한 설계 문제 5가지
- 연관 참조 : Multiplexer 회로 설계,유형과 종류,회로 설계 방법, 예제
- 연관 참조 : 조합 논리 회로, 회로 설계, 부울 대수 이용, 카르노 맵 이용,예제1
2. Encoder 회로 설계 방법
2-1) 기본 설계 원리 : 진리표에서 논리식으로
Encoder 회로 설계의 기본 원리는 주어진 입력 신호와 그에 대응하는 출력 신호 간의 관계를 명확히 정의하는 것입니다.
이를 위해 진리표를 작성하고, 이 진리표를 바탕으로 논리식을 도출합니다.
진리표는 입력 신호의 모든 가능한 조합을 나열하고, 각 조합에 대한 출력 값을 지정합니다.

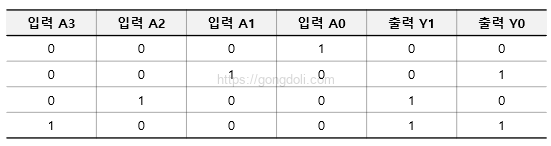

예를 들어, 4-to-2 Encoder의 진리표는 다음과 같습니다.
이 진리표를 바탕으로, 각 출력 Y1, Y0에 대한 논리식을 도출할 수 있습니다.
2-2) Encoder의 논리식 도출 과정
진리표를 바탕으로 논리식을 도출하는 과정은 다음과 같습니다.
먼저, 각 출력 신호에 대한 논리식을 작성합니다.
출력 Y1을 고려해 보겠습니다.
- Y1은 A3 또는 A2가 1일 때 1입니다.
- 따라서, Y1 = A3 + A2.
출력 Y0을 고려해 보겠습니다:
- Y0은 A3 또는 A1이 1일 때 1입니다.
- 따라서, Y0 = A3 + A1.
따라서, 4-to-2 Encoder의 논리식은 다음과 같습니다.
- Y1 = A3 + A2
- Y0 = A3 + A1
이와 같이 Encoder 회로 설계는 진리표에서 논리식을 도출하는 과정을 통해 이루어집니다.
2-3) 우선순위 Encoder의 설계
우선순위 Encoder 회로 설계는 여러 입력 신호 중에서 우선순위가 가장 높은 신호를 인식하고 이를 이진 코드로 변환합니다.
우선순위 Encoder 회로 설계는 일반적인 Encoder 설계와 유사하지만, 우선순위가 가장 높은 신호를 선택하는 추가적인 논리가 필요합니다.

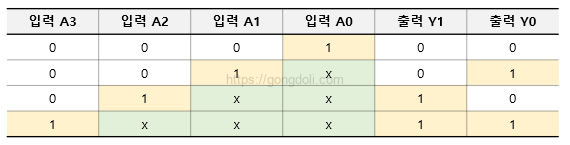

예를 들어, 4-to-2 우선순위 Encoder의 진리표는 다음과 같습니다.
여기서 ‘x’는 무시되는 입력을 의미합니다.
이 진리표를 바탕으로 논리식을 도출하면 다음과 같습니다.
- Y1 = A3 + A2
- Y0 = A3 + A1′
이와 같은 방식으로, Encoder 회로 설계에서 우선순위 Encoder는 우선순위 논리를 포함하는 추가적인 설계를 필요로 합니다.
2-4) Encoder 회로의 최적화 기법
Encoder 회로의 최적화는 논리식을 간소화하고, 회로의 복잡성을 줄여 효율성을 높이는 과정입니다.
다음과 같은 최적화 기법을 사용할 수 있습니다:
- 카르노 맵(Karnaugh Map) : 논리식을 시각적으로 단순화할 수 있는 도구입니다.
카르노 맵을 사용하여 불필요한 항을 제거하고, 최소한의 논리 게이트로 표현할 수 있습니다. - 부울 대수(Boolean Algebra) : 논리식을 수학적으로 단순화하는 방법입니다.
부울 대수의 법칙을 이용하여 논리식을 최소화할 수 있습니다. - 다중 입력 게이트 사용 : AND, OR, NOT 게이트 대신 NAND, NOR 게이트와 같은 다중 입력 게이트를 사용하여 회로의 복잡성을 줄일 수 있습니다.
- 공유 논리 사용 : 여러 출력 신호가 공통으로 사용하는 논리 부분을 하나로 통합하여 회로를 간소화할 수 있습니다.
예를 들어, 4-to-2 Encoder의 논리식을 최적화하면 다음과 같습니다.
- Y1 = A3 + A2
- Y0 = A3 + A1′
최적화된 회로는 최소한의 논리 게이트로 구성되며, 효율적으로 작동합니다.
이와 같이, Encoder 회로 설계는 진리표에서 논리식을 도출하고, 우선순위 Encoder와 같은 특별한 설계를 포함하며, 최적화 기법을 통해 효율성을 높이는 과정을 포함합니다.
3. Encoder 회로 설계 예제
3-1) 4-to-2 Encoder 회로 설계 단계별 설명

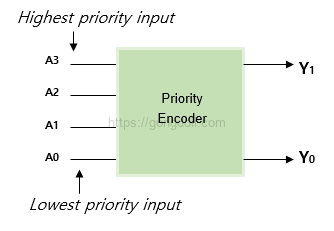

4-to-2 Encoder는 4개의 입력을 2개의 이진 출력으로 변환하는 회로입니다.
설계 과정은 다음과 같습니다.
1단계: 입력과 출력 정의
- 입력 : A3, A2, A1, A0
- 출력 : Y1, Y0
여기서 A3가 가장 높은 우선순위를 가지며, A0이 가장 낮은 우선순위를 가집니다.

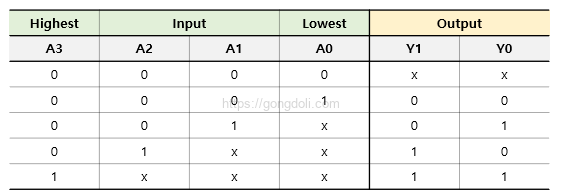

2단계: 진리표 작성
‘x’는 해당 입력이 무시된다는 의미입니다.
3단계: 논리식 도출
- Y1 = A3 + A2
- Y0 = A3 + A1
4단계: 논리 회로 구성 및 회로도 그리기
위에서 도출한 논리식을 바탕으로 논리 게이트를 사용하여 회로를 구성합니다.
AND, OR, NOT 게이트를 사용하여 입력 신호를 출력 신호로 변환하는 회로를 만듭니다.
논리식을 사용하여 각 논리 게이트를 연결합니다.
3-2) 8-to-3 Encoder의 진리표와 회로 구현

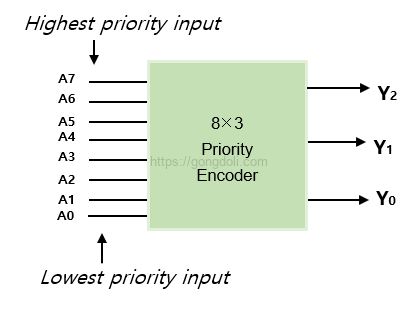

8-to-3 Encoder는 8개의 입력을 3개의 이진 출력으로 변환하는 회로입니다.
설계 과정은 다음과 같습니다.
1단계: 입력과 출력 정의
- 입력: A7, A6, A5, A4, A3, A2, A1, A0
- 출력: Y2, Y1, Y0

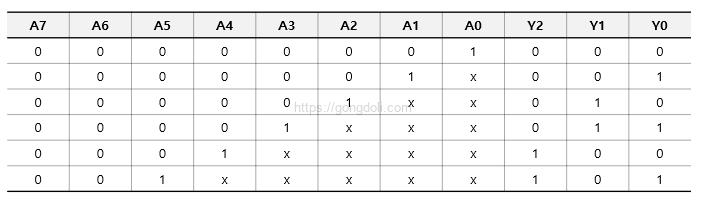

2단계: 진리표 작성
3단계: 논리식 도출
- Y2 = A7 + A6 + A5 + A4
- Y1 = A7 + A6 + A3 + A2
- Y0 = A7 + A5 + A3 + A1

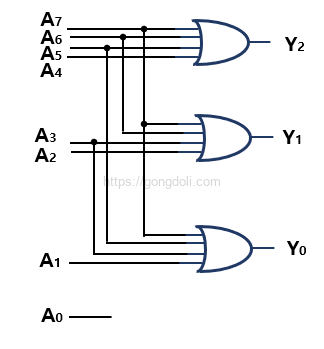

4단계: 논리 회로 구성 및 회로도 그리기
3-3) Encoder를 활용한 실제 응용 예제
- 데이터 전송
Encoder는 데이터 전송 시스템에서 중요한 역할을 합니다.
다중 입력 신호를 이진 코드로 변환하여 전송하면, 데이터 전송 속도가 향상되고 오류 검출이 용이해집니다.
Encoder는 데이터 전송 시스템에서 중요한 역할을 합니다.
다중 입력 신호를 이진 코드로 변환하여 전송하면, 데이터 전송 속도가 향상되고 오류 검출이 용이해집니다. - 메모리 주소 지정
메모리 시스템에서 특정 메모리 셀의 주소를 지정할 때 Encoder를 사용하여 주소를 이진 코드로 변환합니다.
이는 메모리 접근 속도를 높이고, 시스템의 효율성을 증가시킵니다. - 제어 시스템
여러 센서 입력을 하나의 제어 신호로 변환하여 제어 시스템에서 사용합니다.
예를 들어, 공장 자동화 시스템에서 다양한 센서 데이터를 이진 코드로 변환하여 중앙 제어 시스템에서 처리할 수 있습니다. - 산업 자동화
산업 자동화 시스템에서 여러 입력 신호를 이진 코드로 변환하여 효율적으로 처리합니다.
이는 생산 라인의 제어와 모니터링에 유용합니다.
이와 같이, Encoder 회로 설계는 다양한 디지털 시스템에서 핵심적인 역할을 하며, 신호의 효율적 변환과 처리를 가능하게 합니다.
각 유형의 Encoder는 특정 응용 분야에서 중요한 역할을 수행하며, 정확한 설계를 통해 시스템의 성능을 향상시킬 수 있습니다.
4. Encoder 흔한 설계 문제와 해결 방법
4-1) 신호 충돌 문제
신호 충돌은 Encoder 설계에서 여러 입력 신호가 동시에 활성화될 때 발생할 수 있는 문제입니다.
이는 잘못된 출력을 초래할 수 있습니다.
예를 들어, 우선순위 Encoder에서 높은 우선순위를 가진 입력 신호가 동시에 활성화될 경우, 원하는 출력을 얻지 못할 수 있습니다.
해결 방법
- 충돌 회피 로직 설계 : 각 입력 신호에 대해 충돌을 방지할 수 있는 로직을 추가합니다.
예를 들어, 우선순위 Encoder에서는 높은 우선순위 신호가 활성화되면 낮은 우선순위 신호를 무시하는 방법을 사용할 수 있습니다. - 출력 강제 설정 : 충돌이 발생할 경우 출력을 강제로 설정하여 명확한 결과를 얻을 수 있도록 합니다.
- 디바운싱 회로 사용 : 입력 신호가 충돌하는 것을 방지하기 위해 디바운싱 회로를 사용하여 입력 신호를 안정화할 수 있습니다.
4-2) 입력 신호의 타이밍 문제
Encoder 설계에서 입력 신호의 타이밍이 중요한 요소입니다.
입력 신호가 정확한 시점에 샘플링되지 않으면 잘못된 출력을 초래할 수 있습니다.
이는 클럭 신호의 주기와 입력 신호의 변화 시점과 관련이 있습니다.
해결 방법
- 동기화 : 클럭 신호를 기반으로 입력 신호를 동기화하여 정확한 타이밍으로 샘플링할 수 있도록 합니다.
- 클럭 신호 필터링 : 클럭 신호를 필터링하여 잡음이나 왜곡을 줄이고 정확한 타이밍을 유지합니다.
- 시계 신호 배율 조정 : 입력 신호와 클럭 신호의 배율을 조정하여 타이밍 문제를 해결할 수 있습니다.
4-3) 잡음 민감도 문제
Encoder 회로는 잡음에 민감할 수 있습니다.
특히 환경 잡음이나 전원 공급의 변동이 출력에 부정적인 영향을 미칠 수 있습니다.
이는 특히 고주파 신호에서 더 크게 나타날 수 있습니다.
해결 방법
- 잡음 필터링 : 입력 신호와 출력 사이에 잡음을 제거할 수 있는 필터 회로를 추가합니다.
- 전원 안정성 개선 : 안정화된 전원 공급을 제공하여 회로의 전력 안정성을 유지합니다.
- 실드드 케이블 사용 : 입력 신호가 잡음에 민감할 경우, 실드드 케이블을 사용하여 외부 잡음의 영향을 최소화합니다.
4-4) 전력 소모 문제
Encoder 회로는 대개 고속 처리와 복잡한 논리 게이트를 사용하기 때문에 전력 소모가 큰 문제가 될 수 있습니다.
특히 이는 대규모 Encoder에서 더 많이 나타날 수 있습니다.
해결 방법
- 저전력 IC 사용 : 저전력 특성을 가진 통합 회로(IC)를 사용하여 전력 소모를 줄입니다.
- 동적 전력 관리 : 필요할 때만 회로를 활성화하고 비활성화하여 전력 소모를 최적화합니다.
- 저전압 설계 : 낮은 전압에서도 동작할 수 있는 회로를 설계하여 전력 소모를 낮춥니다.
