1. Hartley 발진기란?
1-1) Hartley 발진기의 기본 개념 및 역사
Hartley 발진기는 1915년 Ralph Hartley에 의해 발명된 전자 회로로, LC 회로를 이용해 특정 주파수에서 발진(oscillation)하는 장치입니다.
Hartley 발진기 원리를 이용해 전자기기에서 주파수를 생성하거나 신호를 증폭하는 용도로 널리 사용됩니다.
이는 주로 라디오 주파수 신호를 생성하거나 증폭할 때 유용하게 사용됩니다.

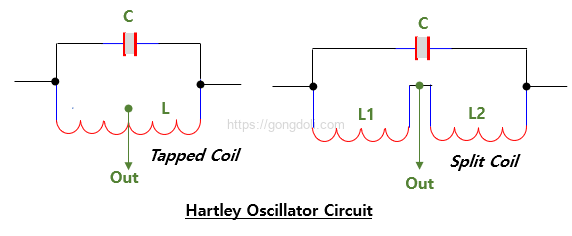

Hartley 발진기 원리는 LC 공진 회로의 인덕턴스와 커패시턴스를 이용해 공진 주파수를 생성하는 것으로, 인덕터의 양쪽에서 피드백이 발생해 발진을 유지하게 됩니다.
핵심적인 설계 요소는 인덕터를 두 개로 나누는 점인데, 이러한 구조 덕분에 인덕터 비율을 통해 발진 주파수를 쉽게 조정할 수 있습니다.
1-2) 다른 LC 발진기와의 차이점
Hartley 발진기는 여러 가지 LC 발진기 중 하나로, 특히 콜피츠 발진기와 비교되곤 합니다.
두 발진기의 기본 원리는 LC 공진 회로를 이용해 발진을 생성하는 것이지만, 피드백을 제공하는 방식에서 차이가 있습니다.
Hartley 발진기 원리에서 중요한 것은 인덕터를 두 개로 나누어 피드백을 제공하는 것입니다.
반면, 콜피츠 발진기는 커패시터를 두 개로 나누어 피드백을 제공합니다.
즉, Hartley 발진기에서는 인덕터가 피드백 역할을 하고, 콜피츠 발진기에서는 커패시터가 이 역할을 담당합니다.
이러한 차이로 인해, Hartley 발진기는 주파수를 쉽게 조정할 수 있으며, 특히 낮은 주파수 대역에서 효율적입니다.
반면에 콜피츠 발진기는 고주파 대역에서 더 안정적인 성능을 발휘합니다.
따라서 사용 용도와 필요한 주파수 대역에 따라 두 발진기 중 적절한 것을 선택하게 됩니다.
“왜 Hartley 발진기를 사용하고 콜피츠 발진기를 사용하지 않나요?”
두 발진기가 발진을 유지하는 방식과 주파수 대역에서의 성능 차이 때문이라는 것이라고 설명할 수 있습니다.
Hartley 발진기는 상대적으로 간단한 구조와 넓은 주파수 범위에서 유연한 설계가 가능하다는 장점을 갖고 있어 특정 용도에서 선호됩니다.
- 연관 참조 : LC 발진기란?, 구성 요소, 공진 주파수 계산, 회로 설계 방법
- 연관 참조 : Colpitts 발진기 원리, 동작, 발진 회로, 주파수 계산, 예제1, 장.단점
- 연관 참조 : RC 발진기 원리, TR을 사용한 기본회로, OP Amp을 사용한 회로, 예제1, 장.단점
- 연관 참조 : Wien 브릿지 발진기 원리,예제 풀이, 장.단점
- 연관 참조 : 수정 발진기 원리,등가회로, 임피던스, 리액턴스, 예제풀이, Q-factor
2. Hartley 발진기의 동작 원리
Hartley 발진기는 간단한 구조로 주파수를 생성하며, 특히 LC 공진 회로에서 에너지가 전환되는 과정이 매우 재미있습니다.
인덕터를 두 부분으로 나누어 피드백을 제공하는 독특한 방식은 Hartley 발진기의 중요한 특징 중 하나입니다.
2-1) LC 공진 회로에서의 에너지 전환
LC 발진 회로의 핵심은 인덕터(L)와 커패시터(C) 사이에서 에너지가 지속적으로 전환된다는 점입니다.
어떻게 이런 일이 일어나는지 쉽게 생각해 보겠습니다.
우선, 커패시터에 전하가 저장된다고 상상해 보시기 바랍니다.
처음에는 커패시터가 꽉 찬 상태로 시작됩니다.
그 후에, 커패시터에 저장된 전하가 인덕터를 통해 흐르기 시작하면, 전하의 흐름은 인덕터에 자기장을 만듭니다.
이렇게 커패시터에 있던 에너지가 인덕터로 옮겨가며, 인덕터가 자기장에 에너지를 저장하게 되는 것입니다.
이때 전하가 모두 소모되면, 자기장에 저장된 에너지가 다시 커패시터로 돌아옵니다.
이렇게 에너지가 커패시터와 인덕터 사이에서 계속해서 전환되면서 진동이 발생하게 됩니다.
“왜 LC 회로에서 에너지가 계속해서 전환되나요?”
에너지가 커패시터에 전기장 형태로, 인덕터에 자기장 형태로 저장되며, 이들이 서로 교환되기 때문이라는 설명으로 이해할 수 있습니다.
2-2) 인덕턴스 분할에 의한 주파수 생성 메커니즘
Hartley 발진기 원리에서 중요한 요소는 바로 인덕턴스 분할입니다.
일반적인 LC 발진기와는 달리, Hartley 발진기는 하나의 인덕터를 두 개의 부분으로 나누어 사용합니다.
그렇다면, 왜 굳이 인덕터를 나누어 사용할까요?
Hartley 발진기에서는 인덕터가 두 부분으로 나뉘며, 이 두 인덕터 사이에서 피드백이 이루어집니다.
이러한 피드백은 주파수를 생성하는 핵심 요소인데, 피드백이 없으면 발진을 유지할 수 없기 때문입니다.
예를 들어, 피드백이 없으면 LC 회로에서 에너지가 점차 소모되면서 발진이 멈추게 됩니다.
인덕터를 두 개로 나누어 피드백을 제공하는 방식은 발진기의 주파수를 쉽게 조정할 수 있는 유리한 점을 제공합니다.
인덕터 두 개의 비율을 조정하면 발진 주파수가 바뀌기 때문입니다.
이를 통해 다양한 주파수를 간단하게 설정할 수 있습니다.
2-3) Hartley 발진기 원리
이제 Hartley 발진기의 동작 원리를 종합적으로 살펴보겠습니다.
Hartley 발진기 원리는 LC 공진 회로의 에너지가 인덕터와 커패시터 사이에서 전환되며, 인덕터의 두 개 부분을 통해 피드백을 제공함으로써 지속적인 발진을 가능하게 하는 것입니다.
구체적으로, 발진이 시작되면 커패시터에 저장된 전하가 인덕터로 이동하며 자기장을 형성하고, 이 과정에서 전류가 흐르게 됩니다.
인덕터의 분할된 두 부분은 서로 다른 전압을 생성하고, 이 전압 차이에 의해 피드백이 제공되어 발진이 유지됩니다.
이러한 과정이 매우 빠르게 반복되며, 결과적으로 고정된 주파수로 발진하는 회로가 되는 것입니다.
"Tank 회로"라고 부르는 이유는, 회로가 에너지를 저장하고 주기적으로 방출하는 특성 때문입니다.
이 과정은 물이 탱크 안에서 채워졌다가 배출되는 것과 유사하기 때문에 "Tank 회로"라는 이름이 붙었습니다.

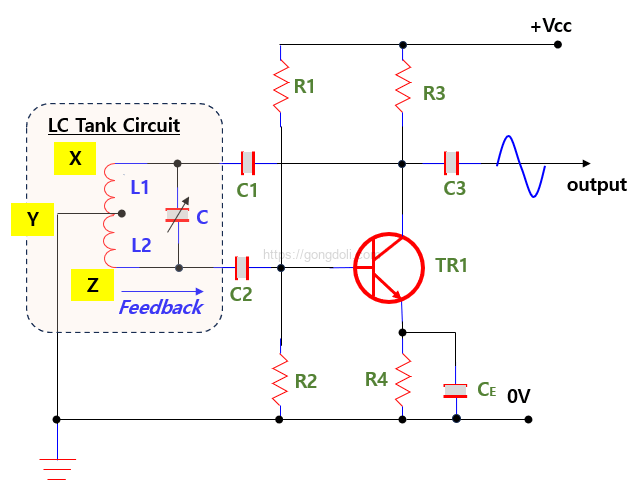

구체적으로, Tank 회로는 인덕터(L)와 커패시터(C)로 구성된 LC 공진 회로를 의미합니다. 아래 회로에서 진동 중일 때, X 지점(컬렉터)의 전압은 Y 지점(이미터)에 대해 180도 위상차가 있으며, Z 지점(베이스)의 전압 역시 Y 지점에 대해 위상이 다릅니다.
진동 주파수에서, 컬렉터 부하의 임피던스는 저항성을 띠며, 베이스 전압이 증가하면 컬렉터 전압은 감소합니다.
따라서, 베이스와 컬렉터 사이의 전압에는 180도의 위상 변화가 발생하고, 피드백 루프에서 추가로 발생하는 180도 위상 변화와 더불어 진동을 유지하기 위한 올바른 양의 피드백 위상 관계가 형성됩니다.
피드백 양은 인덕터의 탭 위치에 따라 결정됩니다.
탭이 컬렉터에 가까울수록 피드백 양이 증가하지만, 컬렉터와 접지 사이에서 출력이 감소합니다.
반대로 탭이 멀어지면 피드백은 감소하지만 출력은 증가합니다.
저항 R1과 R2는 트랜지스터의 DC 바이어스를 안정화시키는 역할을 하며, 커패시터는 DC를 차단하는 역할을 합니다.
Hartley 발진기 원리는 그 간단한 구조 덕분에 낮은 주파수부터 높은 주파수까지 넓은 범위에서 사용될 수 있으며, 이러한 특징은 통신 장비나 신호 처리 장치 등 다양한 전자기기에서 유용하게 적용됩니다.
Hartley 발진기 원리는 LC 회로의 특성을 이용해 발진을 유지하는 피드백을 제공하는 것이며, 이를 통해 주파수를 제어할 수 있다는 설명으로 요약할 수 있습니다.
3. Hartley 발진기의 주파수 계산
3-1) 공진 주파수 공식 및 설계 시 고려 사항
Hartley 발진기 원리는 LC 공진 회로를 사용하여 특정 주파수에서 진동을 생성하는 발진기입니다.
공진 주파수는 공식은
- 여기서,
f는 공진 주파수
Leq는 회로에서의 등가 인덕턴스
C는 커패시턴스
Hartley 발진기 원리에서 중요한 점은 Leq가 인덕터의 분할로 인해 계산된다는 것입니다.
Hartley 발진기는 하나의 인덕터 대신, L1과 L2라는 두 개의 직렬 인덕터를 사용합니다.
그러므로, 등가 인덕턴스(L_eq)는 다음과 같이 계산됩니다
Leq=L1+L2
공식을 보면 알 수 있듯이, 인덕턴스와 커패시턴스가 어떻게 설계되느냐에 따라 공진 주파수가 결정됩니다.
주파수 설계 시에는 다음과 같은 요소들을 고려해야 합니다
- 정확한 주파수 설정 : 목표로 하는 진동 주파수에 맞게 L1, L2, C 값을 적절히 선택해야 합니다.
예를 들어, 10 MHz에서 진동하는 발진기를 설계하고자 한다면, 공진 주파수 공식에 맞게 인덕터와 커패시터 값을 조정해야 합니다. - 부품의 정확도: 인덕터와 커패시터의 공차(오차)가 너무 크면 실제 주파수가 설계값과 차이가 나기 때문에, 정밀한 부품을 선택하는 것이 중요합니다.
- 온도에 따른 변화: 온도가 변화하면 커패시턴스와 인덕턴스가 변할 수 있으므로, 온도 특성이 우수한 부품을 사용하는 것도 고려해야 합니다.
3-2) 인덕터와 커패시터 선택에 따른 주파수 변화
Hartley 발진기 원리에 따르면, 주파수는 인덕턴스(L)와 커패시턴스(C)에 의해 결정됩니다.
만약 커패시터의 용량이 커지면, 주파수는 낮아지고, 인덕터의 값이 커지면 주파수도 감소합니다.
이를 반대로 생각하면, 커패시터의 용량이 작거나 인덕터의 값이 작아지면 주파수는 높아집니다.
예를 들어, “주파수가 높아지면 인덕터나 커패시터는 어떻게 설계해야 할까요?”
이 질문에 대한 답변은 간단합니다.
만약 주파수를 높이고 싶다면, 커패시터의 값(C)을 줄이거나 인덕터의 값(L)을 줄여야 합니다.
Hartley 발진기 원리에서 가장 중요한 것은 주파수의 정확한 제어입니다.
각 부품의 값이 매우 미세한 변화만 있어도 결과적으로 발진 주파수에 큰 영향을 미칠 수 있기 때문에, 부품의 선택은 매우 중요합니다.
마지막으로, 설계 시 발생할 수 있는 노이즈나 진동 불안정성을 방지하기 위해서는 고품질(Q-factor)의 인덕터를 사용하는 것이 좋습니다.
이렇게 하면 주파수의 안정성이 높아지고 발진 회로의 성능도 개선됩니다.
3-3) 주파수 계산 예제
인덕턴스 L1 = 10 μH, L2 = 5 μH의 직렬 인덕터가 있고, 커패시턴스 C = 100 pF인 Hartley 발진기가 있다고 가정합니다.
이 회로의 공진 주파수를 계산해 보겠습니다.
Leq 계산 : Leq= L1+L2 = 10μH+5μH = 15μH =15×10−6H
공진 주파수 공식 적용하면
즉, 공진 주파수는 4.11 MHz입니다.

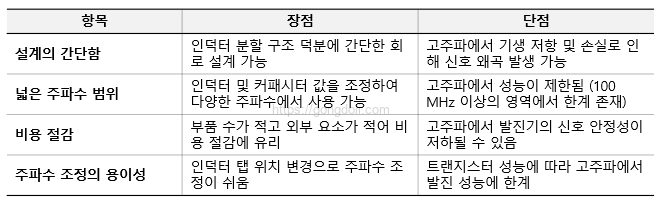

4. Hartley 발진기의 장.단점
- 설계의 간단함
Hartley 발진기 원리는 단순한 구조를 가지고 있어, 초보 설계자들도 쉽게 회로를 구성할 수 있습니다.
인덕터를 분할하여 사용하는 방식은 설계를 간소화하면서도 기능적으로 매우 효율적입니다.
특히, 트랜지스터를 이용한 간단한 증폭 회로와 결합하여 발진기를 만들 수 있다는 점에서 효율적입니다. - 넓은 주파수 범위
Hartley 발진기 원리는 인덕터와 커패시터의 조합으로 주파수를 결정하는데, 이러한 구조 덕분에 낮은 주파수부터 높은 주파수까지 폭넓게 응용이 가능합니다.
예를 들어, 무선 통신 기기에서 주파수 조정이 필요한 경우, Hartley 발진기는 적합한 선택이 될 수 있습니다. - 비용 절감
부품 수가 적기 때문에 Hartley 발진기는 비용 면에서도 효율적입니다.
인덕터와 커패시터 외에 트랜지스터와 몇 개의 기본 소자로 구성할 수 있어 생산 비용을 줄일 수 있습니다.
이는 대량 생산되는 전자 기기에서 큰 이점으로 작용할 수 있습니다. - 고주파에서의 성능 한계
그러나, Hartley 발진기는 고주파 영역(약 100 MHz 이상)에서 기생 저항과 손실로 인해 성능이 저하될 수 있습니다.
이러한 기생 성분들은 주파수가 높아질수록 더 큰 영향을 미치게 되며, 신호 왜곡이 발생할 가능성이 있습니다.
또한, 트랜지스터의 주파수 대역폭이 한계에 도달하면 발진기의 성능 역시 저하될 수 있습니다.
따라서 저주파 및 중주파 응용에서 매우 유용하지만, 고주파 영역에서는 콜피츠 발진기와 같은 다른 발진기가 더 적합할 수 있습니다.
