1. JK 플립플롭이란?
JK 플립플롭(JK Flip-Flop)은 디지털 전자 회로에서 사용되는 중요한 순차 논리 소자 중 하나로, 메모리 셀의 기능을 수행하며 다양한 입력 조건에 따라 상태를 전이하는 능력을 갖추고 있습니다.
JK 플립플롭은 RS 플립플롭의 개선된 형태로, 입력의 제한 사항을 극복하고 보다 안정적인 동작을 제공합니다.
여기서는 JK 플립플롭 동작 원리를 상세히 설명하고, RS 플립플롭과 비교하여 그 차이점을 명확히 이해할 수 있도록 설명하겠습니다.
1-1) JK 플립플롭의 정의
JK 플립플롭은 두 개의 입력과 두 개의 출력으로 구성된 순차 논리 소자로, 각각의 입력을 J와 K로 나타냅니다.
JK 플립플롭의 가장 큰 특징은 JK 플립플롭 동작 원리에 따라 입력 조건에 따라 상태를 제어하고 전이할 수 있다는 점입니다.
-. JK 플립플롭의 기본 구조
- 입력
J (Set 입력): 플립플롭의 상태를 1로 설정하는 역할을 합니다.
K (Reset 입력): 플립플롭의 상태를 0으로 설정하는 역할을 합니다. - 출력
Q: 현재 상태를 나타내는 주 출력.
Q’: Q의 보수를 나타내는 보조 출력.

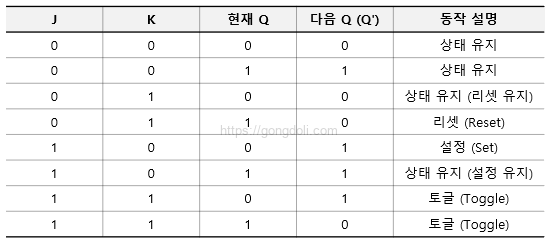

-. JK 플립플롭의 진리표
JK 플립플롭 동작은 다음의 진리표로 설명할 수 있습니다.
- 동작 설명
J=0, K=0: 현재 상태를 유지합니다.
즉, JK 플립플롭 동작 원리에서 아무 변화도 일어나지 않으며, 플립플롭은 현재 상태를 계속 유지합니다. - J=0, K=1: 리셋 상태로 전이됩니다.
플립플롭의 상태 Q는 0으로 설정됩니다. - J=1, K=0: 설정 상태로 전이됩니다.
플립플롭의 상태 Q는 1로 설정됩니다. - J=1, K=1: 토글 상태로 전이됩니다.
플립플롭의 상태는 현재 Q의 보수로 전환됩니다.
즉, 0은 1로, 1은 0으로 변화합니다.
이는 JK 플립플롭 동작 원리에서 가장 독특한 특성으로, 토글 기능을 활용하여 다양한 응용 회로를 설계할 수 있습니다.
1-2) RS 플립플롭과의 비교
JK 플립플롭은 RS 플립플롭을 기반으로 개선된 소자로, RS 플립플롭의 단점을 극복하고 보다 유연한 동작을 제공하도록 설계되었습니다.
RS 플립플롭과의 비교를 통해 JK 플립플롭의 우수성을 이해할 수 있습니다.

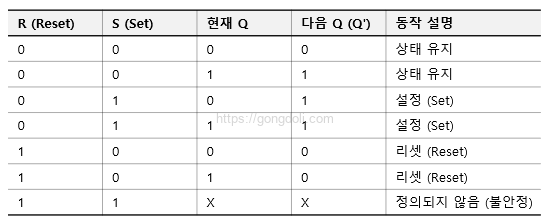

-.RS 플립플롭의 한계
RS 플립플롭(RS Flip-Flop)은 가장 기본적인 플립플롭 형태로, Set 및 Reset 입력에 의해 상태가 전이됩니다.
그러나 RS 플립플롭은 입력 조합이 R=1, S=1일 때 출력이 정의되지 않는 문제점을 가지고 있습니다.
-.JK 플립플롭의 개선점
- 불안정 상태 해소: RS 플립플롭에서는 R=1, S=1 상태가 정의되지 않지만, JK 플립플롭은 이 상태를 토글 동작으로 해석하여 유용하게 사용할 수 있습니다.
이는 JK 플립플롭 동작 원리에서 가장 중요한 개선 사항 중 하나입니다. - 토글 기능: JK 플립플롭은 J=1, K=1 입력 조건에서 출력 상태를 반전시킵니다.
이 기능은 JK 플립플롭을 카운터나 시계 동작 등의 응용에 유리하게 만듭니다. - 범용성: JK 플립플롭은 다양한 입력 조합에 대한 명확한 상태 전이를 제공하여, 순차 논리 회로 설계에서 다양한 응용이 가능합니다.
- 연관 참조 :시프트 레지스터 동작 원리, 정의, 종류 4가지, SISO, SIPO, PISO, PIPO
- 연관 참조 : D 플립플롭 동작 원리,정의, 구조, 동작 원리
- 연관 참조 : 순차 논리 회로 설계, 구성, 회로의 종류, 장.단점, 설계 방법,예시
2. JK 플립플롭의 구조
2-1) 기본 회로 구성
JK 플립플롭의 기본 회로 구성은 두 개의 입력(J와 K)과 두 개의 출력(Q와 Q’)으로 이루어져 있으며, 내부적으로는 NAND 게이트나 NOR 게이트를 사용하여 설계됩니다.
JK 플립플롭 동작 원리를 제대로 이해하기 위해서는 이러한 구성 요소들이 어떻게 상호작용하는지를 이해하는 것이 중요합니다.

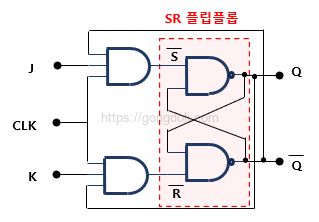

2-1-1) NAND 게이트 기반 JK 플립플롭
일반적으로 JK 플립플롭은 4개의 NAND 게이트와 클럭 신호(Clock Signal)를 사용하여 구현됩니다.
기본 회로의 구조는 다음과 같이 구성됩니다.
- 입력
J (Set 입력): Q 출력 상태를 1로 설정하는 역할.
K (Reset 입력): Q 출력 상태를 0으로 설정하는 역할. - 출력
Q: 플립플롭의 주 출력. 현재 상태를 나타냅니다.
Q’: Q의 보수 출력. Q의 반대 값을 나타냅니다. - 클럭 신호 (Clock)
클럭 신호는 플립플롭의 동작을 제어하며, 클럭의 상승 에지에서 입력 상태에 따라 출력이 전이됩니다.
JK 플립플롭 동작 원리는 클럭 신호의 상승 에지에서만 입력 J와 K가 유효하며, 상태 전이를 발생시킵니다.
이 구조는 RS 플립플롭의 불안정한 입력 상태를 해결하고 명확한 상태 전이를 제공하도록 설계되었습니다.
NAND 게이트 기반의 JK 플립플롭 동작 원리는 아래와 같이 동작합니다.
- J=0, K=0: 현재 상태를 유지합니다.
클럭 신호가 발생해도 출력 상태는 변하지 않습니다. - J=0, K=1: 리셋 동작을 수행합니다.
Q는 0으로 설정됩니다. - J=1, K=0: 설정 동작을 수행합니다.
Q는 1로 설정됩니다. - J=1, K=1: 토글 동작을 수행합니다.
Q는 현재 상태의 반대로 전이됩니다.
이처럼, JK 플립플롭의 기본 회로 구성은 NAND 게이트의 특성을 활용하여 다양한 입력 조건에 따라 안정적인 상태 전이를 제공합니다.

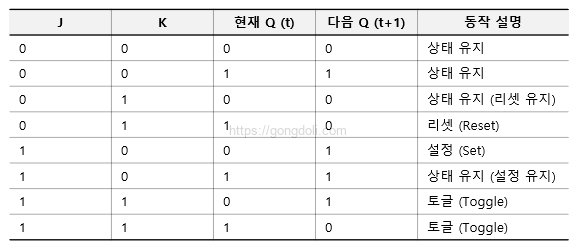

2-2) 진리표와 상태 전이
K 플립플롭 동작 원리를 이해하는 데 있어 진리표와 상태 전이는 매우 중요한 요소입니다.
이를 통해 입력과 클럭 신호에 따른 출력 상태 변화를 명확하게 이해할 수 있습니다.
JK 플립플롭의 진리표는 입력과 출력 간의 관계를 설명하며, JK 플립플롭 동작 원리를 체계적으로 설명합니다.
상태 전이란 현재 상태에서 입력 조건에 따라 다음 상태로 전이되는 과정을 의미합니다.
JK 플립플롭 동작 원리에서 상태 전이는 다음과 같은 특성을 가집니다.
- 상태 유지: J와 K 모두 0인 경우, JK 플립플롭은 상태를 유지합니다.
이로 인해 불필요한 상태 전이가 방지됩니다. - 설정(Set): J=1, K=0인 경우, 플립플롭은 설정 동작을 수행하며 Q를 1로 만듭니다.
이는 다음 클럭 에지에서 확실하게 상태를 전이시킵니다. - 리셋(Reset): J=0, K=1인 경우, 플립플롭은 리셋 동작을 수행하여 Q를 0으로 만듭니다.
- 토글(Toggle): J와 K 모두 1인 경우, 플립플롭은 토글 동작을 수행합니다.
이는 현재 출력 상태를 반전시키는 과정을 의미하며, JK 플립플롭의 가장 독특한 특성 중 하나입니다.

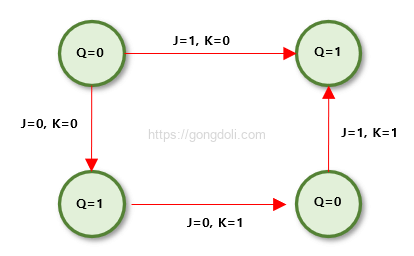

상태 전이 다이어그램은 상태 간 전이를 시각적으로 표현하며, JK 플립플롭 동작 원리를 쉽게 이해할 수 있도록 돕습니다.
아래는 JK 플립플롭의 상태 전이 다이어그램입니다.
- 상태 Q=0에서의 전이
J=0, K=0: 상태가 유지됩니다. 즉, Q=0을 유지합니다.
J=1, K=0: 상태 전이가 발생하여 Q=1로 변경됩니다.
J=0, K=1: 상태가 유지됩니다 (Q=0).
J=1, K=1: 상태가 반전되어 Q=1로 전이됩니다. (토글)
- 상태 Q=1에서의 전이
J=0, K=0: 상태가 유지됩니다. 즉, Q=1을 유지합니다.
J=1, K=0: 상태가 유지됩니다 (Q=1).
J=0, K=1: 상태 전이가 발생하여 Q=0으로 변경됩니다.
J=1, K=1: 상태가 반전되어 Q=0으로 전이됩니다. (토글)
- 즉,
J=0, K=0: 상태 유지
J=1, K=0: 상태 전이 0 -> 1 (Set)
J=0, K=1: 상태 전이 1 -> 0 (Reset)
J=1, K=1: 상태 반전 (Toggle)
3. JK 플립플롭 동작 원리
3-1) 입력 조건에 따른 상태 변화
K 플립플롭은 두 개의 입력(J와 K)과 하나의 클럭(Clock) 신호를 사용하여 상태를 제어합니다.
이 플립플롭은 다양한 입력 조합에 따라 상태가 전이되며, 그 동작 원리를 통해 디지털 회로에서 메모리 셀, 카운터 등으로 활용될 수 있습니다.
JK 플립플롭 동작 원리를 이해하기 위해서는 입력 조건에 따른 상태 변화를 명확히 파악해야 합니다.
3-1-1) 입력 조건과 상태 변화
J=0, K=0
이 경우에는 현재 상태가 유지됩니다.
즉, 입력 조건이 모두 0이면 JK 플립플롭은 현재 상태를 그대로 유지하여 다음 클럭 사이클까지 아무런 변화를 주지 않습니다.
J=0, K=1
이 입력 조합에서는 리셋(Reset) 동작이 발생합니다.
현재 상태가 1이라면, 상태는 0으로 변경됩니다.
플립플롭은 출력 Q를 0으로 설정하여 다음 클럭 신호까지 상태를 유지합니다.
J=1, K=0
이 조건에서는 설정(Set) 동작이 발생합니다.
현재 상태가 0이라면, 상태는 1로 변경됩니다.
플립플롭은 출력 Q를 1로 설정하여, 이를 유지합니다.
J=1, K=1
가장 중요한 동작 중 하나인 토글(Toggle) 상태입니다.
이 경우 현재 상태의 보수(complement)로 전이됩니다.
즉, 현재 상태가 0이면 1로, 1이면 0으로 반전됩니다.
이 토글 기능은 JK 플립플롭 동작 원리에서 가장 독특하고 유용한 특징 중 하나로, 카운터나 기타 Sequential Logic 설계에 활용됩니다.
3-1-2) 상태 변화 예시
현재 상태(Q)가 0일 때
- J=0, K=0: 다음 상태는 0 (상태 유지).
- J=0, K=1: 다음 상태는 0 (상태 유지, 이미 리셋).
- J=1, K=0: 다음 상태는 1 (설정).
- J=1, K=1: 다음 상태는 1 (토글).
현재 상태(Q)가 1일 때
- J=0, K=0: 다음 상태는 1 (상태 유지).
- J=0, K=1: 다음 상태는 0 (리셋).
- J=1, K=0: 다음 상태는 1 (상태 유지, 이미 설정).
- J=1, K=1: 다음 상태는 0 (토글).
3-2) 상태 전이의 특성
JK 플립플롭의 상태 전이는 특정한 특성을 가지고 있으며, 이는 디지털 회로 설계에서 중요한 역할을 합니다.
JK 플립플롭 동작 원리를 이해하기 위해 상태 전이의 특성을 잘 파악하는 것이 필요합니다.
클럭 신호와 동기화를 위해 JK 플립플롭은 클럭 신호의 상승 에지(rising edge)에서만 상태 전이를 발생시킵니다.
이는 입력 신호가 언제 상태 변화를 일으키는지를 명확하게 제어할 수 있도록 하며, 다른 순차 논리 회로와 동기화되어 동작합니다.
동기식 설계 방식은 불필요한 상태 전이를 방지하고 시스템의 예측 가능성을 높입니다.
상승 에지에서의 상태 전이는 클럭 신호의 상승 에지에서만 입력(J와 K)이 상태 전이를 유발합니다.
이는 디지털 시스템에서 중요한 동기화를 제공하며, 회로가 예상치 못한 전이를 방지하도록 설계됩니다.
JK 플립플롭의 토글 기능는 JK 플립플롭의 독특한 특성으로, 입력이 모두 1일 때 상태를 반전시킵니다.
이 기능은 카운터 설계 시 특히 유용하며, 플립플롭의 상태를 주기적으로 반전시키는 데 사용됩니다.
예를 들어, 2진수 카운터에서는 JK 플립플롭의 토글 기능을 활용하여 숫자를 순차적으로 증가시키거나 감소시킬 수 있습니다.
토글 기능은 플립플롭이 다음 상태로 어떻게 전이할지를 명확하게 정의합니다.
JK 플립플롭은 RS 플립플롭에서 발생할 수 있는 불안정한 상태, 즉 R=1 및 S=1의 조건에서 발생할 수 있는 글리치(glitch)와 레이스 조건(race condition)을 방지합니다.
이러한 안정성은 다양한 디지털 회로 설계에서 JK 플립플롭을 더욱 신뢰성 있는 선택으로 만들어줍니다.
즉, JK 플립플롭은 모든 입력 조건에 대해 명확한 상태 전이를 제공하여, 시스템의 예측 가능성과 안정성을 향상시킵니다.

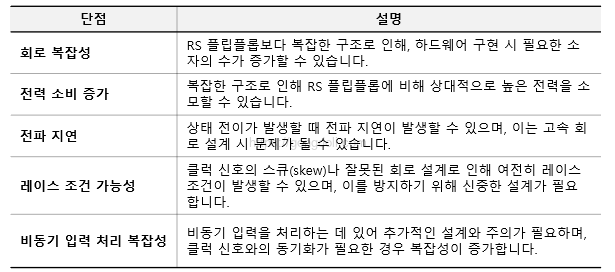

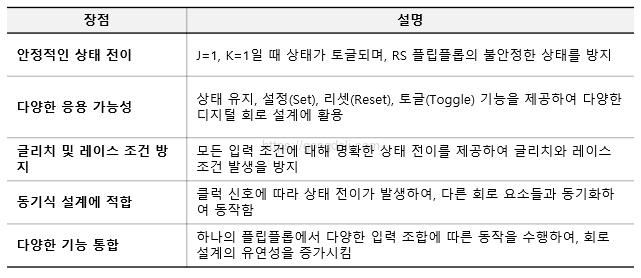

4. JK 플립플롭의 장.단점
JK 플립플롭은 디지털 회로 설계에서 매우 유용한 소자이며, 안정성과 유연성을 제공하지만, 회로 복잡성과 전력 소비 등의 문제를 고려해야 합니다.
이러한 장단점을 이해하고 설계에 적절히 활용하면, JK 플립플롭 동작 원리를 이용하면 다양한 응용 회로에서 효과적으로 사용할 수 있습니다.
5. JK 플립플롭 설계 예시
실제 회로 설계 예시를 통해 JK 플립플롭 동작 원리에 대한 이해를 깊게 해보겠습니다.
5-1) 회로 설계 예시
JK 플립플롭을 설계하고 구현하는 과정은, 디지털 회로의 근본적인 이해를 요구합니다.
기본적으로 JK 플립플롭은 클럭 신호에 따라 입력 J와 K의 조합에 따라 출력을 제어합니다.
이를 통해 다양한 응용 회로를 설계할 수 있습니다.

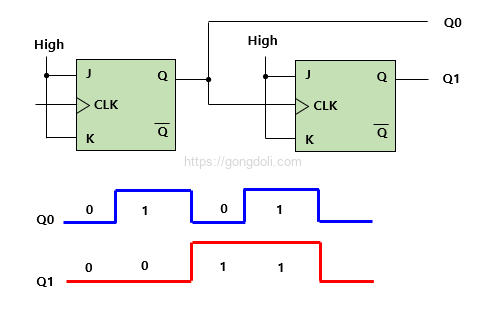

2비트 업 카운터는 두 개의 JK 플립플롭을 사용하여 2진수로 0부터 3까지 증가하는 카운터를 설계해 보겠습니다.
5-1-1) 회로 다이어그램
플립플롭 1 (FF1)
- J=1, K=1: 항상 토글 모드로 설정되어, 클럭의 상승 에지마다 상태가 반전됩니다.
- FF1은 카운터의 최하위 비트를 제어하며, 매 클럭 주기마다 상태가 0에서 1, 1에서 0으로 토글됩니다.
플립플롭 2 (FF2)
- J=Q1, K=Q1: Q1의 상태에 따라 토글됩니다.
- Q1=1인 경우 FF2의 상태가 토글되며, FF1의 상태가 0에서 1로 바뀔 때마다 FF2가 반전됩니다.

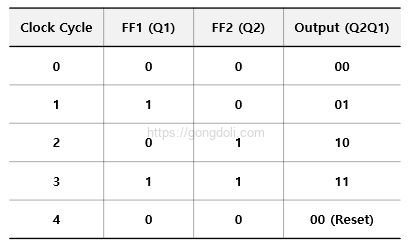

5-1-2) 상태 전이 테이블
카운트 시퀀스 : 00 → 01 → 10 → 11 → 00 …
5-1-3) 동작 원리 및 구현 시 고려 사항
- 동작 원리
클럭 신호가 상승 에지일 때마다 FF1은 매주기 상태를 반전시킵니다.
FF2는 FF1의 출력(Q1)이 1이 될 때마다 토글되어, 두 플립플롭을 함께 사용하여 2비트의 카운터 기능을 수행합니다.
- 구현 시 고려 사항
클럭 신호의 품질: 모든 플립플롭이 동일한 클럭 신호로 동작해야 함을 보장하여, 상태 전이가 정확히 이루어지도록 해야 합니다.
전력 소비: 두 개의 플립플롭을 사용하기 때문에 전력 소비에 주의하여야 하며, 필요한 경우 전력 관리 회로를 추가할 수 있습니다.
디바운싱: 클럭 신호가 깨끗하고 잡음이 없도록 디바운싱 필터를 사용할 수 있습니다.
