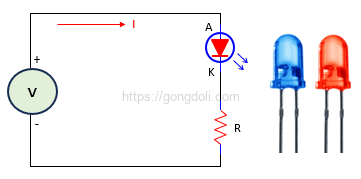

1. LED 직렬 저항값 계산기란?
LED를 직렬로 연결할 때 필요한 저항값을 계산해주는 편리한 도구입니다.
LED를 직렬로 연결할 때는 공급 전압과 LED의 순방향 전압 및 순방향 전류를 고려하여 적절한 저항값을 설정해야 합니다.
LED 직렬 저항값 계산기를 사용하면 LED를 안전하게 사용할 수 있는 저항값을 쉽게 계산할 수 있습니다.
1-1) 계산 수식
LED 직렬 저항값(R)은 다음과 같이 계산됩니다
R=(Vs−Vf )/If
여기서,
R은 저항값(Ω)
Vs는 공급 전압(V)
Vf는 LED의 순방향 전압(V)
If는 LED의 순방향 전류(mA)
LED 직렬 전력(P)은 다음과 같이 계산됩니다
P=(Vs−Vf)×If/1000
여기서,
P는 전력(W)
Vs는 공급 전압(V)
Vf는 LED의 순방향 전압(V)
If는 LED의 순방향 전류(mA)
계산 결과에서, 저항값은 올림으로 나타내며, 전력은 소수점 둘째 자리까지 표시됩니다.
만약 전력이 정수인 경우 소수점 이하 값은 생략됩니다.
- 연관 참조 : 발광 다이오드 원리, 구조, 동작, 색상, I-V특성,예제 풀이
- 연관 참조 : 부피 및 질량 변환 계산기,Mass conversion calculator, 사용 방법
- 연관 참조 : 무게 변환 계산기,Weight conversion calculator, 사용 방법
- 연관 참조 : dBm-W 변환 계산기,dBm-W conversion calculator,사용 방법
- 연관 참조 : 압력 변환 계산기,Pressure conversion calculator,사용 방법
- 연관 참조 : 힘 단위 변환 계산기,Force Unit conversion, 사용 방법
LED 직렬 저항값 계산기
2. 제너 다이오드 계산기 사용방법
사용 방법
- 공급 전압(V): LED를 연결할 전원의 전압을 입력합니다.
이 값은 LED가 작동할 전압을 나타냅니다.
대부분의 LED는 2V에서 4V 사이의 전압에서 작동합니다. - 순방향 전압(V): 사용하는 LED의 순방향 전압을 입력합니다.
LED의 순방향 전압은 LED가 작동하기 위해 필요한 최소 전압을 나타냅니다.
이 값은 LED의 제품 사양서나 데이터 시트에서 확인할 수 있습니다. - 순방향 전류(mA): LED의 순방향 전류를 입력합니다.
이 값은 LED가 작동할 때 흐르는 전류를 나타냅니다.
대부분의 LED는 5mA에서 20mA 사이의 전류를 요구합니다. - 계산하기 버튼: 입력한 값들을 기반으로 LED 직렬 저항값 및 전력이 계산됩니다.
계산 결과는 자동으로 표시됩니다.
주의 사항
입력한 값들이 올바른지 확인하세요.
잘못된 값이 계산에 사용되면 부정확한 결과가 나올 수 있습니다.
LED의 특성에 따라 계산된 저항값이 변할 수 있습니다.
필요한 경우 계산된 결과를 조정하여 LED를 안전하게 동작 시키세요.
계산 결과에서 소수점 이하 값은 전력과 함께 표시됩니다.
전력은 LED가 소비하는 전력을 나타내며, 적절한 열 관리를 위해 이 값을 고려하세요.
LED는 잘못된 전류나 전압으로 인해 손상될 수 있으므로, LED의 특성을 잘 이해하고 적절한 전원 및 저항값을 설정하세요.
