NPN이란?, NPN 트랜지스터 동작 원리, 구성, 예제 2문제, 장.단점

1. 개요

NPN 트랜지스터 동작 원리를 이해하는 것은 전자 기기 및 회로 설계에 중요합니다.
NPN 트랜지스터는 현대 전자 기기 및 회로에서 가장 널리 사용되는 중요한 반도체 장치 중 하나입니다.
이러한 트랜지스터는 Bipolar Junction Transistor (BJT)의 한 유형으로, 주로 증폭 및 스위칭 회로에서 사용됩니다.

이러한 트랜지스터는 공통 Emitter 구성에서 특히 널리 사용되며, 다양한 응용 분야에서 찾아볼 수 있습니다.
이 구성은 증폭기 및 스위치 회로에서 특히 효과적으로 작동하며, 전자 기기의 다양한 부분에서 중요한 역할을 합니다.

NPN Bipolar Transistor를 사용하여 트랜지스터의 구성과 전류 흐름 특성을 예제를 통해 자세히 살펴보겠습니다.
이를 통해 NPN 트랜지스터 동작 원리에 대한 이해를 높일 수 있습니다.
또한 트랜지스터가 어떻게 동작하며 왜 공통 Emitter 구성이 많이 사용되는지에 대한 깊은 이해를 얻을 수 있습니다.

• 연관 참조 : 바이폴라 트랜지스터란?, BJT 원리,심볼, 구조, 구성 3가지, 비교표
• 연관 참조 : PNP 트랜지스터 원리, 심볼, 구성, 회로, 단자 저항값 비교
• 연관 참조 : 트랜지스터 스위칭 회로,동작 원리, NPN, PNP 스위칭 회로,예제2, 달링턴 회로,설계 주의
• 연관 참조 : JFET 동작 원리,심볼,구조,출력 특성 곡선(V-I)
• 연관 참조 : MOSFET 동작 원리, 트랜지스터 분류,구조, N-ch 동작 원리,특성

2. Bipolar NPN 트랜지스터 구성

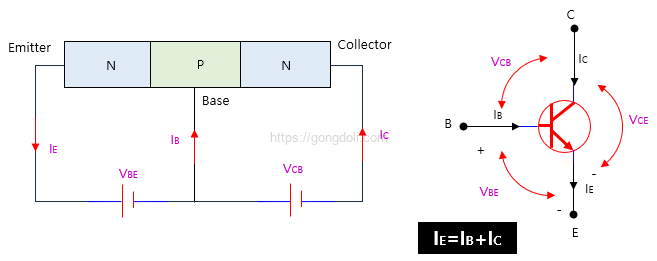

위의 그림은 Bipolar NPN 트랜지스터의 구조와 단자 전압을 보여줍니다.
이 트랜지스터는 일반적으로 증폭기 및 스위치 회로에서 사용되며, 특히 전자 기기 및 통신 시스템에서 널리 사용됩니다.

NPN 트랜지스터 동작 원리 중 주요 특징 중 하나는 Base와 Emitter 사이의 전압(V_BE)입니다.
이 전압은 NPN 트랜지스터 동작 원리에서 중요한 역할을 합니다.
NPN 트랜지스터의 경우에는 Base가 Emitter에 비해 양극성이기 때문에 Base에서 양극성이고 Emitter에서 음극성입니다.

또한, Collector 공급 전압(V_CE)도 중요한 요소입니다.
이 전압은 Emitter에 비해 양극성이어야 합니다.
따라서 NPN 트랜지스터가 올바르게 동작하려면 Collector는 항상 Base와 Emitter 단자 모두에 대해 양극성이어야 합니다.

이러한 설정은 트랜지스터가 전류를 효과적으로 제어하고 신호를 증폭할 수 있도록 보장합니다.

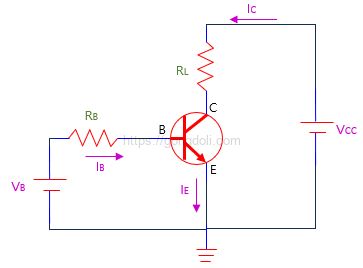

NPN 트랜지스터에 전원원이 연결되는 방식은 다음과 같습니다.
Collector는 부하 저항 R_L을 통해 공급 전압 V_CC에 연결됩니다.
이 부하 저항은 트랜지스터를 통과하는 최대 전류를 제한하는 역할을 합니다.
즉, R_L은 트랜지스터의 작동을 안정화시키는 역할을 합니다.

Base 공급 전압 V_B는 Base 저항 R_B에 연결됩니다.
이 Base 저항은 최대 Base 전류를 제한하는 데 사용됩니다.
Base에 연결된 V_B는 트랜지스터가 적절하게 작동하고 전류를 통제할 수 있도록 하는 중요한 요소입니다.

NPN 트랜지스터 동작 원리에서 전자는 기본 영동 영역을 통해 이동합니다.
이러한 이동 가능한 전자는 Collector와 Emitter 회로 사이의 연결을 제공합니다.
이 연결은 입력 및 출력 회로 간의 중요한 링크 역할을 합니다.
증폭 특성은 Base가 Collector와 Emitter 전류에 가하는 제어에서 비롯되며, 트랜지스터의 동작을 특징짓는 중요한 부분입니다.

3. Bipolar NPN 트랜지스터 동작 원리

트랜지스터의 동작 원리를 이해하기 위해서는 우선 트랜지스터의 구성부터 살펴보아야 합니다.
NPN 트랜지스터의 경우, 콜렉터(Collector), 베이스(Base), 그리고 에미터(Emitter)라는 세 개의 주요 단자로 이루어져 있습니다.

트랜지스터는 전류를 조작하는 전자 장치로, 전류의 흐름을 제어하여 입력 신호를 출력 신호로 변환하는 역할을 합니다.
이때, NPN 트랜지스터 동작 원리를 이해하기 위해서는 먼저 Base 단자로 흐르는 작은 바이어싱 전류가 관련되어 있습니다.

Base 단자로 흐르는 이 작은 바이어싱 전류는 트랜지스터의 작동을 시작시키는 역할을 합니다.
이 작은 전류는 Collector와 Emitter 사이를 통과하는 전자의 흐름을 통제하고, 이는 결국 트랜지스터의 출력인 Collector 전류를 제어합니다.

즉, NPN 트랜지스터의 경우 Base 단자로 흐르는 작은 전류가 Collector와 Emitter 사이에서 자유롭게 흐르는 전자의 흐름을 제어함으로써 트랜지스터의 동작을 결정합니다.

이러한 NPN 트랜지스터 동작 원리에 기반하여 NPN 트랜지스터의 직류 전류 이득인 베타(Beta)는 측정됩니다.
베타는 Collector 전류와 Base 전류 사이의 비율로 정의되며, 이 값이 클수록 트랜지스터가 더 큰 출력을 생성할 수 있습니다.

또한, 트랜지스터의 다른 특성 중 하나로는 알파(Alpha)가 있습니다.
알파는 Collector와 Emitter 사이의 전류 이득을 나타내며, 일반적으로 거의 1에 가까운 값입니다.
이것은 트랜지스터가 Collector 전류를 효과적으로 증폭하는 데 도움이 되는 중요한 특성입니다.

알파(α)와 베타(β)의 관계는 NPN 트랜지스터 동작 원리 및 성능 특성을 이해하는 데 중요합니다.

• 알파(α): 알파는 NPN 트랜지스터에서 Collector 전류(Ic)와 Emitter 전류(Ie)의 비율을 나타냅니다.
  수학적으로, α = Ic / Ie입니다.
  Emitter 전류(Ie)는 Base 전류(Ib)와 Collector 전류(Ic)의 합이므로, α는 보통 α = Ic / (Ic + Ib)로 표현될 수 있습니다.
  알파는 일반적으로 0.950에서 0.999 사이의 값으로, 트랜지스터가 Collector 전류가 Emitter로 들어오는 총 전류에 비해 얼마나 효과적으로 허용되는지를 나타냅니다.

• 베타(β): 베타는 NPN 트랜지스터에서 Collector 전류(Ic)와 Base 전류(Ib)의 비율을 나타냅니다.
  수학적으로, β = Ic / Ib입니다.
  베타는 DC 전류 이득으로도 알려져 있으며, 트랜지스터의 증폭 능력을 측정하는 지표입니다.
  표준 트랜지스터의 경우, β는 상대적으로 높을 수 있으며, 200 이상이 될 수 있습니다.
  이것은 Collector 전류가 Base 전류에 비해 얼마나 증폭되는지를 나타냅니다.

알파와 베타 사이의 관계는 다음과 같이 표현될 수 있습니다

β = α / (1 – α)

이 관계는 베타가 알파에 의해 결정되고 그 반대도 마찬가지임을 보여줍니다.
알파가 일치에 가까워질수록(1), 베타는 매우 커져서 더 높은 증폭 능력을 나타냅니다.
반대로, 알파가 감소하면 베타도 그에 따라 감소합니다. 따라서 알파와 베타는 서로 관련되어 있으며, 트랜지스터의 증폭 특성 및 전체적인 성능을 결정하는 데 중요한 역할을 합니다.

4. NPN 트랜지스터 예제

NPN 트랜지스터 동작 원리에 대한 이해를 높일 수 있게 예제를 통해 알아보도록 하겠습니다.

4-1) 예제 1

양극성 NPN 트랜지스터의 DC 전류 이득 (베타) 값이 200이라고 가정하고, 저항성 부하가 4mA인 경우에 필요한 베이스 전류 (I_B)를 계산해 보겠습니다.

β=​I_C / I_B​​

• 여기서
  β (베타)는 DC 전류 이득
  Ic는 콜렉터 전류이며
  I_B는 베이스 전류입니다

I_B​=I_C / β = 4mA/200 = 0.00002A = 20μA

​​따라서, 4mA의 저항성 부하를 스위치하는 데 필요한 베이스 전류 (I_B)는 20μA입니다.

반도체 NPN 트랜지스터에 대해 기억해야 할 또 다른 중요한 점은 Collector 전압(Vc)이 Emitter 전압(Ve)보다 더 크고 양극성이어야만 트랜지스터를 통한 전류가 Collector-Emitter 접합 사이를 통해 흐를 수 있다는 것입니다.
또한, 실리콘 소자의 경우 NPN 트랜지스터의 입력 특성은 정방향 바이어스 다이오드와 유사하여 Base와 Emitter 사이의 전압 감소가 약 0.7V(1개의 다이오드 전압 감소와 동일)입니다.

따라서 NPN 트랜지스터의 Base전압(Vbe)은 이 0.7V보다 커야만 합니다.
그렇지 않으면 Base 전류가 주어져도 트랜지스터가 전류를 전달하지 않습니다.

• 여기서
• I_B는 기저 전류
• V_B는 기저 바이어스 전압
• V_BE는 기저 에미터 전압 강하(0.7v)
• R_B는 기저 입력 저항

I_B가 증가하면 V_BE는 0.7V까지 천천히 증가하지만 I_C는 기하급수적으로 증가합니다.

4-2) 예제 2

NPN 트랜지스터의 DC 베이스 바이어스 전압인 V_B가 10V이고 입력 베이스 저항인 R_B가 100kΩ인 경우, 트랜지스터로 흐르는 베이스 전류의 값은 얼마인지 계산해 보겠습니다.

오옴의 법칙을 사용하여 베이스 전류 I_B​를 계산할 수 있습니다.

I = V / R

주어진 값은

• 베이스 바이어스 전압 (V_B) = 10V
• 베이스 저항 (R_B) = 100kΩ

이를 사용하여 베이스 전류 (I_B)를 구할 수 있습니다

I_B = V_B / R_B = 10V / 100kΩ = 0.0001A = 100μA

따라서, 트랜지스터로 흐르는 베이스 전류의 값은 100μA입니다.

5. NPN 트랜지스터 장.단점

NPN 트랜지스터는 다양한 장단점을 가지고 있습니다.

5-1) 장점

고전압 및 고전력 애플리케이션에 적합: NPN 트랜지스터는 고전압 및 고전력 요구 사항을 충족시키는 데 효과적입니다.
이러한 특성은 전력 변환 및 고성능 애플리케이션에 매우 유용합니다.
NPN 트랜지스터는 증폭기, 스위치, 논리 회로 및 다른 전자 회로에서 널리 사용됩니다.
이러한 다양한 응용 분야에서 효과적으로 작동하여 다양한 기능을 수행할 수 있습니다.

5-2) 단점

기술적인 제약과 한계점: NPN 트랜지스터는 전류 및 전압 등의 기술적인 제약과 한계점을 가지고 있습니다.
이러한 제약은 특히 고전력 및 고주파 응용 분야에서 중요하며, 적절한 설계 및 사용이 필요합니다.
이러한 장단점을 고려하면 NPN 트랜지스터가 다양한 응용 분야에서 중요한 역할을 하는 동시에 기술적인 제약과 한계점을 고려해야 함을 알 수 있습니다.
NPN 트랜지스터 동작 원리를 이해하는 것은 이러한 장단점을 극복하고 효율적으로 사용하는 데 도움이 될 수 있습니다.
