1. 개요
PN 접합 다이오드는 반도체에서 가장 기본적인 장치 중 하나로, P 타입과 N 타입의 반도체 재료가 결합된 구조를 가지고 있습니다.
P 타입 반도체는 양의 캐리어(홀)를 가지고 있으며, N 타입 반도체는 음의 캐리어(전자)를 가지고 있습니다.
이러한 PN 접합은 두 가지 주요 기능을 수행합니다.
첫째, 그것은 양자 전자공 쌍을 생성하고, 둘째, 양자 전자공의 자유 이동을 통해 전류의 흐름을 허용하거나 차단합니다.
PN 접합 다이오드의 작동 원리는 이러한 반도체 재료의 특성에 의해 결정됩니다.
PN 접합 다이오드는 전기적으로 양전압을 적용할 때 전류가 흐르게 되며, 이는 다이오드가 활성화되는 상태입니다.
그러나 전류가 역방향으로 흐를 때에는 다이오드가 비활성화되어 전류가 차단됩니다.
이러한 작동 원리로 인해 PN 접합 다이오드는 다양한 전기 회로에서 사용됩니다.
그 중 일반적인 용도는 전류의 방향을 제어하는 것입니다. 또한 저항, 정류기, 클램프 등의 다양한 전기적 기능을 수행할 수 있습니다
- 연관 참조 : 반도체 도핑이란?, 에너지 밴드와 도핑 과정,N형 반도체, P형 반도체, N & P형 차이점
- 연관 참조 : 다이오드 종류, 16개의 종류 및 특성, 심볼
- 연관 참조 : 신호 다이오드, 실리콘vs.게르마늄, V-I 특성, 중요 매개변수 4가지, Array Diode
- 연관 참조 : 파워 다이오드와 반파 정류 회로, 예제, 평활 커패시터있는 반파 정류기
- 연관 참조 : 전파 정류 회로, 동작 원리, 출력 파형, 브리지 정류, 평활 커패시터, 장점 3가지와 단점
2. PN 접합이란?

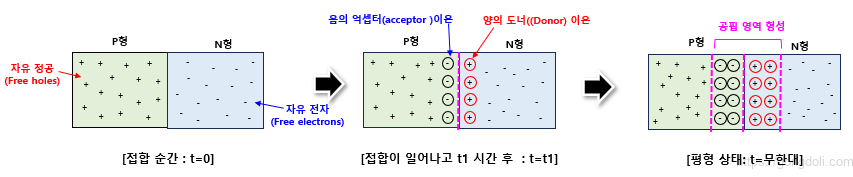

2-1) PN 접합부(공핍영역)는 어떻게 형성될까요?
PN 접합은 반도체 재료의 특정 부분에서 일어나는 중요한 현상으로, 전기 및 전자 기기에서 기본적인 구성 요소 중 하나입니다.
먼저, PN 접합은 P 형과 N 형 반도체 재료가 만나는 지점을 가리킵니다.
P 형 반도체는 양공(홀)을 많이 가지고 있으며, N 형 반도체는 자유 전자를 많이 가지고 있습니다.
이 두 가지 반도체 재료는 도핑 과정을 통해 만들어집니다.
P 형 반도체는 전자를 수용할 수 있는 불순물을 도핑하여 형성되고, N 형 반도체는 추가 전자를 제공하는 불순물을 도핑하여 형성됩니다.
PN 접합에서, P 형 물질과 N 형 물질이 만나면 발생하는 주요 현상 중 하나는 확산입니다.
이는 P 형 영역의 양공과 N 형 영역의 자유 전자가 서로 이동하려는 경향을 의미합니다.
양 공은 전자를 끌어들이고, 자유 전자는 양 공으로 이동하려고 합니다.
이러한 이동은 전자와 양 공의 밀도 차이로 인해 발생합니다.
또한, PN 접합에는 소진 영역이라고하는 특별한 영역이 있습니다.
이 영역은 매우 얇으며, 주로 캐리어(전자 또는 홀)가 없는 상태입니다.
소진 영역은 PN 접합 주변의 영역으로, 접합에서 캐리어가 이동하여 사라지면서 형성됩니다.
공핍 영역의 이온화 된 원자들에 의해 공핍 영역에 발생되는 전위치를 고유 전위 장벽 또는 고유 전위라고 합니다.
평형 상태에서 PN 접합에 발생되는 고유 전위는 N영역과 P영역의 도핑 농도와 관계가 있습니다.
여기서,
NA와 ND는 각각 P영역에 도핑되니 억셉트 농도, N영역에 도핑된 도너 농도입니다.
ni는 진성 반도체의 캐리어 농도, VT=KT/q는 열 전압입니다.
PN 접합은 반도체 다이오드의 기본적인 원리를 이해하는 데 중요합니다.
다이오드는 전류가 한 방향으로만 흐를 수 있도록 하는 역할을 합니다.
PN 접합을 통해 다이오드는 전류가 흐르는 방향과 반대 방향의 전압에 대해 다른 반응을 보이게 됩니다.

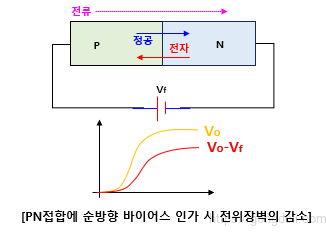

2-2) PN 접합-순 방향 바이어스
순방향 바이어스는 PN 접합 다이오드의 양극에 양전압(+)을 가하는 것을 의미합니다.
즉, P 층에 양전압을 인가하고 N 층에 음전압(-)을 인가합니다.
이렇게 하면 P 층과 N 층 사이의 전기장이 감소하고, PN 접합이 전류를 통과할 수 있는 상태가 됩니다.
순방향 바이어스가 적용되면 P 층의 양전압으로 인해 P 층의 양공이 N 층으로 이동하고, N 층의 음전압으로 인해 N 층의 전자가 P 층으로 이동합니다.
이것은 PN 접합을 가로지르는 전류를 생성합니다. 양공과 전자가 서로 이동하면서 전류가 형성됩니다.
양공과 전자의 이동은 외부 회로를 통해 전류로 흐릅니다.
양극(+)에서는 전자가 들어오고, 음극(-)에서는 양공이 들어오므로 전류가 순방향으로 흐릅니다.
PN 접합 다이오드에는 전위 장벽이 있습니다.
이 장벽을 외부 전원이 제공하는 전압이 PN 접합을 통과할 수 있도록 극복합니다.
순방향 바이어스가 적용되면 외부 전원이 이 장벽을 극복하여 전류의 흐름을 유도합니다.
순방향 바이어스가 적용되면 PN 접합 다이오드는 전류를 통과할 수 있는 상태가 되며, 이는 다이오드가 유용한 전기 소자로서 작동하는 데 필수적입니다.

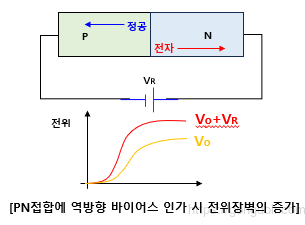

2-3) PN 접합-역 방향 바이어스
역방향 바이어스는 PN 접합 다이오드의 양극에 음전압(-)을 가하는 것을 의미합니다.
즉, P 층에 음전압을 인가하고 N 층에 양전압(+)을 인가합니다.
이렇게 하면 P 층과 N 층 사이의 전기장이 증가하고, PN 접합이 전류를 통과하지 못하는 상태가 됩니다.
역방향 바이어스가 적용되면 P 층의 음전압으로 인해 P 층의 양공이 P 층으로 이동하고, N 층의 양전압으로 인해 N 층의 전자가 N 층으로 이동합니다.
이로 인해 PN 접합에는 전류가 생성되지 않습니다.
양공과 전자는 접합 영역에서 합쳐지며, 전류 흐름이 발생하지 않습니다.
PN 접합 다이오드에는 역방향 바이어스가 적용될 때도 전위 장벽은 존재합니다.
그러나 이전과는 반대로 역방향 전압은 장벽을 더 높게 만들어 전류가 흐르지 않도록 방해합니다.
장벽은 PN 접합을 통과하는 전류를 차단하는 역할을 합니다.
역방향 바이어스 상태에서는 PN 접합 다이오드는 전류가 흐르지 않는 상태로 유지됩니다.
이것은 다이오드가 회로에서 저항으로 작동하고, 전류가 흐르지 않음을 의미합니다.
역방향 바이어스 상태에서는 PN 접합 다이오드는 전류가 흐르지 않는 상태를 유지하며, 이것은 다이오드가 회로에서 여러 가지 용도로 사용되는 데 중요한 역할을 합니다.
3. 이상적인 PN 접합 다이오드
3-1) 이상적인 다이오드 모델

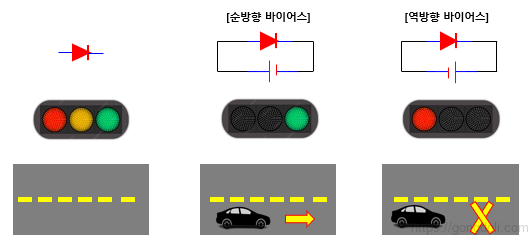

이상적인 다이오드 모델을 이해하는 데 신호등 비유를 사용할 수 있습니다.
신호등은 차량 운전자에게 신호를 제공하여 도로를 안전하게 이동할 수 있도록 합니다.
녹색 신호는 진행을 허용하고, 빨간 신호는 정지를 나타냅니다. 이상적인 다이오드는 전기 회로에서 전류의 흐름을 제어합니다.
다이오드는 전류가 한 방향으로만 흐를 수 있도록 하고, 역방향 전류를 차단합니다.
녹색 신호가 켜지면, 차량은 전진할 수 있습니다.
이것은 이상적인 다이오드가 순방향 전압을 갖고 전류가 흐를 수 있음을 의미합니다.
그러나 빨간 신호가 켜지면, 차량은 멈춰야 합니다.
이것은 다이오드가 역방향 전압을 갖고 전류가 차단됨을 의미합니다.
신호등의 색깔은 차량 운전자에게 도로 상황을 알려줍니다.
마찬가지로, 다이오드의 전류-전압 특성은 전기 회로의 동작을 알려줍니다.
신호등이 도로 교통을 제어하는 것처럼, 다이오드는 전기 회로에서 전류의 흐름을 제어하여 장치의 안정성을 유지합니다.
3-2) 이상적인 다이오드의 등가 회로
이상적인 다이오드의 등가 회로는 실제 다이오드 동작을 단순화하여 전기 회로에서 다이오드의 역할을 이해하는 데 도움이 됩니다.
등가 회로에서 이상적인 다이오드는 두 가지 주요 특성을 가집니다
- 순방향 전압하에서 저항이 없음: 순방향 전압하에서 다이오드는 거의 저항이 없는 것으로 가정됩니다.
즉, 전압이 양쪽으로 전달될 때 전압 강하가 발생하지 않습니다.
이는 순방향 전류가 제한되지 않고 거의 제한 없이 흐를 수 있음을 의미합니다. - 역방향 전압하에서 절대적으로 차단됨: 역방향 전압하에서 이상적인 다이오드는 완전히 차단됩니다.
즉, 역방향 전압이 적용되면 전류가 흐르지 않습니다.
이상적인 다이오드를 대체하기 위해 등가 회로에서는 다음과 같은 요소를 사용합니다
- 순방향 전압에서는 전압원으로 대체: 순방향 전압에서 다이오드의 동작은 거의 저항이 없으므로 전압원으로 대체됩니다.
- 역방향 전압에서는 단락 회로로 대체: 역방향 전압에서 다이오드는 차단되므로 단락 회로로 대체됩니다.
이는 전류가 흐르지 않는다는 것을 나타냅니다.
이상적인 다이오드의 등가 회로는 전기 회로를 단순화하여 분석을 용이하게 하지만, 실제 다이오드는 이상적인 특성을 완벽하게 따르지 않을 수 있습니다.
따라서 정확한 분석을 위해서는 실제 다이오드의 특성을 고려해야 합니다.

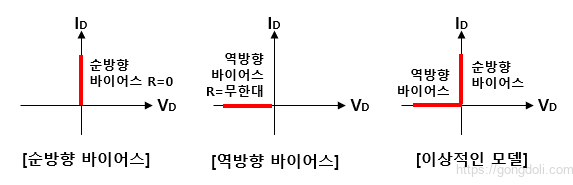

3-3) 이상적인 전류-전압 특성
이상적인 다이오드의 전류-전압 특성은 다음과 같이 설명됩니다
- 순방향 전압하에서: 이상적인 다이오드는 순방향 전압하에서 전류를 허용하고 거의 저항이 없습니다.
이것은 다이오드가 순방향 전압하에서 일종의 전압 강하를 겪지 않고 전류가 자유롭게 흐를 수 있음을 의미합니다.
이것은 다이오드의 특성 중 하나로, 특히 정상 작동 조건에서 사용될 때 전류-전압 특성을 정의합니다. - 역방향 전압하에서: 이상적인 다이오드는 역방향 전압하에서 완전히 차단됩니다.
역방향 전압하에서는 전류가 흐르지 않으며 다이오드는 전압 차단 상태에 있습니다.
따라서 역방향 전압하에서는 전류가 거의 없습니다.
이상적인 다이오드의 전류-전압 특성은 이러한 순방향 및 역방향 조건에서의 다이오드의 기본적인 동작을 설명합니다.
