1. PNP 트랜지스터 원리?
PNP 트랜지스터는 양극성 접합 트랜지스터(BJT)의 한 유형으로, 반도체 재료인 P형 반도체와 N형 반도체가 번갈아 배열된 구조를 갖습니다.
이러한 구조에서는 N형 반도체로 이루어진 에미터와 P형 반도체로 이루어진 콜렉터 사이에 P형 반도체로 이루어진 베이스가 위치합니다.
즉, PNP 트랜지스터는 N-P-N 순서로 층이 쌓인 구조를 가지며, 이 구조는 두 개의 PN 접합 다이오드로 이루어진 것과 유사합니다.
PNP 트랜지스터 원리는 NPN 트랜지스터와 상당히 유사하지만 전류의 흐름 방향이 반대입니다.
PNP 트랜지스터는 베이스에 양의 전압을 가할 때 동작하며, 이로 인해 베이스와 에미터 사이에 역방향 전압이 생성됩니다.
이러한 역방향 전압은 전류의 흐름을 유발하고, 컬렉터에서 에미터로 전류가 흐를 수 있게 합니다.
PNP 트랜지스터는 주로 NPN 트랜지스터와 비교하여 회로 설계에서 사용되는데, 특히 고전력 애플리케이션에서 유용합니다.
또한 특정한 전류 및 전압 조건에서 작동하는 데 적합하며, 적절한 회로 구성을 통해 다양한 응용 분야에 사용될 수 있습니다.
간단히 말해, PNP 트랜지스터 원리는 양의 전압을 가하면서 전류를 제어하는 반도체 장치로, 다양한 회로 및 전자 장치에서 사용되어 전원 공급, 신호 증폭 및 스위칭 등의 기능을 수행합니다.

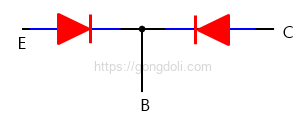

PNP 트랜지스터의 등가 회로는 아래 그림과 같이 나타납니다.
- 연관 참조 : 바이폴라 트랜지스터란?, BJT 원리,심볼, 구조, 구성 3가지, 비교표
- 연관 참조 : NPN이란?, NPN 트랜지스터 동작 원리, 구성, 예제 2문제, 장.단점
- 연관 참조 : 트랜지스터 스위칭 회로,동작 원리, NPN, PNP 스위칭 회로,예제2, 달링턴 회로,설계 주의
- 연관 참조 : JFET 동작 원리,심볼,구조,출력 특성 곡선(V-I)
- 연관 참조 : MOSFET 동작 원리, 트랜지스터 분류,구조, N-ch 동작 원리,특성

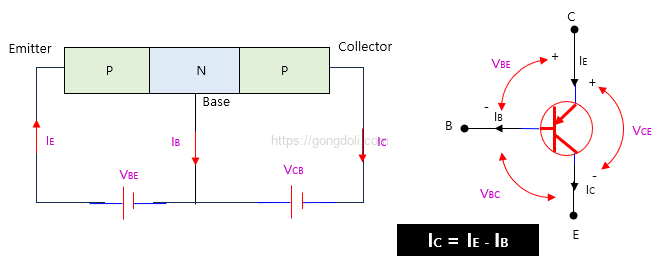

2. PNP 트랜지스터 기호와 구성
PNP 트랜지스터는 Bipolar Junction Transistor (BJT)의 한 유형으로, 전자 공학 및 전자 회로에서 널리 사용되는 반도체 장치입니다.
이러한 트랜지스터는 주로 전류를 제어하고 신호를 증폭하는 데 사용됩니다.
PNP 트랜지스터의 구성은 세 개의 층으로 이루어져 있습니다.
중간에 위치한 층은 N형 반도체이며, 이를 베이스라고 합니다.
두 개의 외부 층은 P형 반도체로, 좌측 층은 에미터이고 우측 층은 콜렉터입니다.
에미터와 콜렉터 층은 베이스 층과 비교하여 과도하게 도핑되어 있습니다.
이는 에미터와 콜렉터 사이의 접합 부근에 더 깊게 침투되는 고강도의 고갈 영역을 형성합니다.
반면에 베이스 층은 가벼운 도핑이 되어 있으며 너비가 매우 작습니다.
PNP 트랜지스터의 동작은 베이스 단자를 통해 흐르는 작은 전류에 의해 제어됩니다.
베이스와 에미터 사이의 전압이 특정 임계값보다 크면 트랜지스터가 동작하여 콜렉터와 에미터 사이에 전류가 흐르게 됩니다.
트랜지스터의 기호는 에미터에서 콜렉터로 향하는 화살표로 표시되며, 전류의 흐름 방향을 나타냅니다.
PNP 트랜지스터는 일반적으로 전류가 에미터에서 콜렉터로 향하는 것으로 표현됩니다.
3. PNP 트랜지스터 원리
전압 소스의 양극성이 PNP 트랜지스터 원리에 의해 어떤 영향을 미치는지 알아보겠습니다.
에미터-베이스 결합과 콜렉터-베이스 결합을 설명하는 이 문장은 기본적으로 PNP 트랜지스터의 원리를 설명하는데 중요한 역할을 합니다.
- 에미터-베이스 결합
전압 소스의 양극성(V_EB)이 PNP 트랜지스터의 에미터(양전하가 주요한 P-형)와 베이스(전자가 주요한 N-형) 사이에 연결됩니다.
이로써 에미터-베이스 결합은 전압 소스가 트랜지스터를 전진 편극 상태로 만듭니다. - 콜렉터-베이스 결합
다른 전압 소스의 양극성(V_CB)이 베이스와 콜렉터(양전하가 주요한 P-형) 사이에 연결됩니다.
그 결과 콜렉터-베이스 결합은 역편극 상태가 됩니다.
이렇게 설정된 전압 소스는 PNP 트랜지스터 안에 있는 두 부분을 서로 다르게 동작하도록 만듭니다.
양극성 전압(V_EB)은 에미터와 베이스를 연결하여 둘 사이에 전기가 잘 흐를 수 있도록 합니다.
반면, 다른 전압 소스의 양극성(V_CB)는 베이스와 콜렉터를 연결하여 역방향으로 전기가 흐를 수 없게 막습니다.
이렇게 설정된 전압 소스는 PNP 트랜지스터의 중요한 부분을 각각 활성화시키는데 도움이 됩니다.
이 설정은 트랜지스터가 올바르게 동작하는 데 필수적이며, 전압 소스의 양극성이 PNP 트랜지스터 원리를 결정합니다.

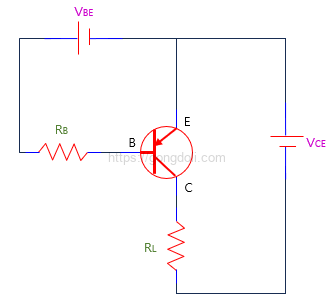

3. PNP 트랜지스터 회로
PNP 트랜지스터의 회로를 NPN 트랜지스터와 비교하면 전압의 극성과 전류의 방향이 반대로 작용합니다.
즉, PNP 트랜지스터는 NPN 트랜지스터와는 전압 및 전류의 흐름이 거꾸로 되어 있습니다.
PNP 트랜지스터 원리를 이해하기 위해서는 먼저 양극성 트랜지스터의 기본 구조와 동작 방식을 이해해야 합니다.
PNP 트랜지스터는 세 개의 터미널을 가지고 있으며, 각각 Collector(C), Emitter(E), Base(B)로 불립니다.
이 트랜지스터는 두 개의 P형 반도체 사이에 N형 반도체가 삽입된 형태로 구성되어 있습니다.
이러한 구조로 인해 전압 및 전류가 NPN 트랜지스터와는 반대 방향으로 흐릅니다.
이제 PNP 트랜지스터 원리를 살펴보겠습니다.
PNP 트랜지스터를 전원에 연결하면 베이스와 에미터 사이를 베이스 전류가 흐릅니다.
이 베이스 전류는 트랜지스터를 통해 에미터에서 콜렉터로의 대량의 전류 흐름을 제어합니다.
다만, 이런 제어가 가능하려면 베이스 전압이 에미터 전압보다 더 낮아야 합니다.
만약 베이스 전압이 에미터 전압보다 더 높다면, 전류는 트랜지스터를 통해 흐르지 않습니다.
따라서 이러한 제어를 위해서는 반전 편극 상태에서 0.7 V 이상의 전압이 필요합니다.
회로에는 일반적으로 최대 전류량을 제한하기 위해 두 개의 저항(RL과 RB)이 연결됩니다.
또한, 키르히호프 전류 법칙(KCL)에 따르면, 에미터 전류는 베이스 전류와 콜렉터 전류의 합으로 구성됩니다.
4. PNP 및 NPN 트랜지스터의 단자 저항 값
PNP 및 NPN 트랜지스터의 단자 저항 값은 트랜지스터 모델, 바이어싱 조건 및 운영 환경 등 다양한 요소에 따라 달라집니다. 그러나 일반적인 개요를 제공할 수 있습니다.
| 단자 | PNP 트랜지스터 | NPN 트랜지스터 |
|---|---|---|
| 에미터(Emitter) | 높음 | 낮음 |
| 베이스(Base) | 상대적으로 낮음 | 상대적으로 낮음 |
| 콜렉터(Collector) | 낮음 | 높음 |
| 기생성(Parasitic) | 변동 가능 | 변동 가능 |
PNP 및 NPN 트랜지스터 모두 물리적 레이아웃 및 연결 리드로 인한 기생 저항이 발생할 수 있습니다.
기생 저항은 트랜지스터 구조와 연결된 전기적 요소들로 인해 발생하는 추가 저항을 의미합니다.
이러한 저항은 주로 반도체 소자의 작동 중에 발생하는 것으로, 트랜지스터의 소자 내부와 외부의 복잡한 구조로 인해 발생합니다.
기생 저항은 트랜지스터의 고주파 성능과 안정성에 영향을 미칩니다.
고주파 신호가 트랜지스터를 통과할 때, 기생 저항은 전기적 신호에 대한 응답 속도를 감소시키고, 신호의 정확성을 저하시킬 수 있습니다.
또한 기생 저항은 트랜지스터의 작동 온도, 주변 환경 조건 및 사용되는 소자의 특성에 따라 다를 수 있습니다
