1. 풀업 저항이란 무엇인가?

디지털 회로에서 안정적인 신호 처리는 매우 중요합니다.
신호가 불안정하거나 ‘떠다니는(floating)’ 상태라면, 회로는 예기치 못한 동작을 하거나 오류를 발생시킬 수 있습니다.
이런 문제를 해결하기 위해 Pull-up 저항이 사용됩니다.

1-1) Pull-up 저항의 기본 개념

풀업 저항(Pull-up Resistor)은 디지털 회로에서 입력 신호를 일정한 논리 상태로 유지하는 역할을 하는 중요한 구성 요소입니다.
구체적으로, 풀업 저항은 회로의 입력 핀이 연결되지 않은 상태에서 논리적 ‘HIGH’ 상태를 유지하도록 도와줍니다.
이때 ‘HIGH’ 상태는 전압이 높은 상태를 의미하며, 일반적으로 회로의 전원 전압(Vcc)과 같습니다.

Pull-up 저항의 동작 원리는 다음과 같습니다.

• 스위치가 열려 있을 때 : 입력 핀이 외부 회로와 연결되지 않았을 때, Pull-up 저항은 입력을 Vcc(전원 전압)와 연결하여 ‘HIGH’ 상태를 유지하게 합니다.
  이 상태에서는 입력이 안정적으로 HIGH를 유지합니다.
• 스위치가 닫혀 있을 때 : 입력 핀이 외부 회로(예: GND 또는 논리적 ‘LOW’ 상태)와 연결되면, 전류가 저항을 통해 흐르게 되므로, 입력 핀은 ‘LOW’ 상태로 전환됩니다.

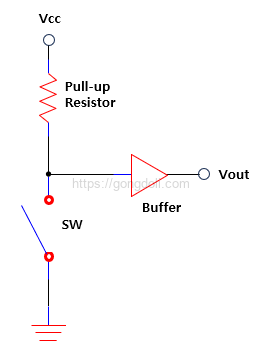

예를 들어, 아래 그림은 스위치와 풀업 저항이 포함된 기본 회로를 보여줍니다.

이 회로에서 스위치가 열려 있을 때는, Pull-up 저항이 입력 핀을 +Vcc에 연결하여 ‘HIGH’ 상태를 유지합니다.
반면, 스위치가 닫히면, 입력 핀은 GND에 직접 연결되어 ‘LOW’ 상태가 됩니다.

1-2) 풀업 저항이 필요한 3가지 이유

Pull-up 저항이 중요한 이유는 디지털 회로에서 발생할 수 있는 불안정한 상태를 방지하기 때문입니다.
입력 핀이 공중에 떠 있는(floating) 경우, 전압이 예측할 수 없는 상태로 변동할 수 있습니다.
이는 논리 회로가 안정적인 동작을 하지 못하게 하여 오류를 유발할 수 있습니다.

다음은 풀업 저항이 필요한 몇 가지 상황입니다.

• 플로팅(floating) 방지
  디지털 입력 핀이 아무 곳에도 연결되지 않은 상태, 즉 플로팅 상태에서는 외부 간섭이나 내부 회로의 미세 전류에 의해 입력 전압이 불규칙하게 변할 수 있습니다.
  이러한 상황을 피하기 위해 Pull-up 저항이 사용되어 입력 핀이 항상 명확한 논리 상태(HIGH)를 유지하도록 합니다.
  예를 들어, 마이크로컨트롤러의 입력 핀이 플로팅 상태라면, 입력이 불안정해져서 프로그램의 오작동을 초래할 수 있습니다.
  이때 Pull-up 저항을 사용하면 이러한 문제를 방지할 수 있습니다.

• 스위치 인터페이싱
  스위치가 디지털 회로와 연결될 때, 스위치가 열려 있는 동안 입력 핀이 불확실한 상태에 있지 않도록 풀업 저항이 사용됩니다.
  이 경우, 스위치가 열려 있을 때는 입력 핀이 ‘HIGH’ 상태를 유지하고, 스위치를 닫으면 입력 핀이 ‘LOW’ 상태가 됩니다.
  예를 들어, 도어 벨 시스템에서 버튼이 열려 있는 동안 벨이 울리지 않도록 하기 위해, 풀업 저항이 사용되어 버튼이 열려 있는 동안에도 입력이 ‘HIGH’ 상태로 유지되게 합니다.

• Open-Collector 및 Open-Drain 출력
  Open-Collector 또는 Open-Drain 출력은 일반적으로 특정 조건에서만 LOW 상태로 당기는(pulling down) 방식입니다.
  이런 출력 방식에서는 회로가 비활성화되어 있을 때도 입력이 안정적인 HIGH 상태를 유지하도록 하기 위해 Pull-up 저항이 필요합니다.
  예를 들어, I²C 통신에서는 데이터 라인이 Open-Drain 방식으로 동작하기 때문에 각 데이터 라인에 Pull-up 저항이 연결되어야 합니다.

Pull-up 저항은 회로의 안정성을 높이고, 예기치 않은 동작을 방지하는 중요한 역할을 합니다.
디지털 회로 설계에서 Pull-up 저항을 사용하는 방법과 이유를 이해하면, 회로의 신뢰성을 크게 향상 시킬 수 있습니다.

• 연관 참조 : 디지털 논리 게이트, 입.출력, 논리 상태와 전압 레벨
• 연관 참조 : AC 회로의 저항, 리액턴스와 차이,예제 2개 풀이
• 연관 참조 : 저항과 저항률(resistivity), 개념, 차이, 예제 풀이,중요성

2. pull-up 저항의 동작 원리

Pull-up 저항은 디지털 회로에서 매우 중요한 역할을 합니다.
이를 통해 입력 신호가 안정적으로 유지될 수 있으며, 회로가 의도한 대로 정확하게 작동할 수 있습니다.
풀업 저항의 동작 원리를 이해하기 위해 디지털 회로에서의 역할, 로직 게이트와의 상호작용, 그리고 플로팅 입력 방지 측면에서 살펴보겠습니다.

2-1) 디지털 회로에서의 Pull-up 저항 역할

디지털 회로는 ‘0’과 ‘1’로 표현되는 이진 상태를 사용하여 정보를 처리합니다.
여기서 풀업 저항은 입력 핀이 연결되지 않거나 불안정한 상태에 있을 때 해당 입력을 논리적 ‘1’ 상태로 유지시킴으로써 신호의 일관성을 보장합니다.

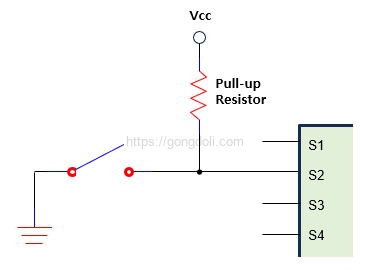

예를 들어, 스위치를 이용한 간단한 회로에서 풀업 저항의 역할을 살펴보겠습니다.

이 회로에서 Pull-up 저항은 스위치가 열려 있는 동안 입력 핀을 Vcc에 연결하여 안정적인 ‘HIGH’ 상태를 유지하게 합니다.
만약 풀업 저항이 없다면, 스위치가 열렸을 때 입력 핀은 플로팅 상태가 되어 불안정한 전압 변화를 겪게 됩니다.
결과적으로 회로가 예기치 않은 동작을 할 수 있습니다.

2-2) 로직 게이트와의 상호작용

로직 게이트는 디지털 회로의 기본 빌딩 블록으로, 논리적 ‘0’과 ‘1’을 입력으로 받아 특정 논리 연산을 수행합니다.
Pull-up 저항은 이러한 로직 게이트와의 상호작용에서 중요한 역할을 합니다.

가장 일반적인 경우는 Open-Collector 또는 Open-Drain 구성에서 풀업 저항이 사용됩니다.
이 구성에서는 트랜지스터가 활성화되면 출력 핀이 GND에 연결되어 ‘LOW’ 상태가 됩니다.
트랜지스터가 비활성화될 때는 회로가 출력 신호를 ‘HIGH’로 당기기(pull) 위해 외부의 Pull-up 저항에 의존합니다.

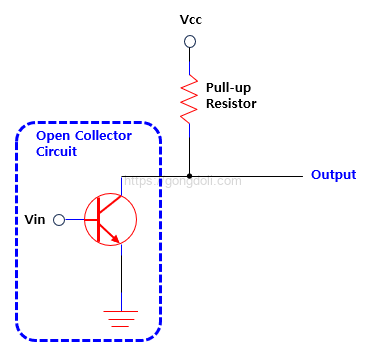

예를 들어, 아래와 같은 AND 게이트의 Open-Collector 출력 회로에서 풀업 저항의 역할을 이해할 수 있습니다.

이 회로에서 AND 게이트의 출력이 활성화되지 않았을 때(즉, 트랜지스터가 끄기 상태일 때), Pull-up 저항은 출력 신호를 ‘HIGH’ 상태로 유지합니다.
만약 출력이 활성화되어 트랜지스터가 전도 상태가 되면, 출력 신호는 ‘LOW’ 상태가 됩니다.

이러한 구성에서 풀업 저항은 로직 게이트가 비활성화된 동안 안정적인 ‘HIGH’ 상태를 제공하여, 신호가 명확하게 ‘0’ 또는 ‘1’로 판별될 수 있도록 돕습니다.

2-3) 플로팅 입력 방지

플로팅(floating) 입력은 회로에서 입력 핀이 아무 곳에도 연결되지 않아 전압이 불안정한 상태를 의미합니다.
플로팅 상태에서는 입력 핀이 외부 간섭이나 노이즈에 민감하게 반응하여 예측할 수 없는 전압 변화를 보일 수 있습니다.
이러한 불안정성은 디지털 회로에서 매우 문제가 될 수 있습니다.

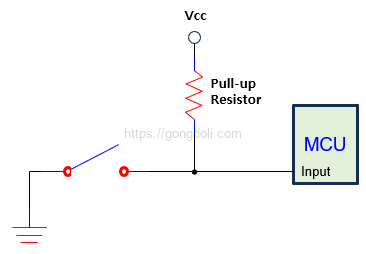

예를 들어, 마이크로컨트롤러에서 입력 핀이 플로팅 상태라면, 신호가 불안정해져서 프로그램이 잘못된 동작을 하게 될 수 있습니다.
이런 경우, Pull-up 저항을 사용하면 입력 핀이 항상 일정한 전압(Vcc)에 연결되어 논리적 ‘HIGH’ 상태를 유지하게 됩니다.
이는 회로가 안정적으로 동작하도록 보장합니다.

플로팅 입력 방지를 위해 풀업 저항을 사용하는 것은 매우 일반적이며, 이는 특히 스위치나 버튼과 같은 간단한 입력 장치가 디지털 회로에 연결될 때 중요합니다.

예를 들어, 도어 벨 시스템에서 버튼이 열려 있는 동안 벨이 울리지 않도록 하기 위해 Pull-up 저항이 사용되어 버튼이 열려 있는 동안에도 입력이 ‘HIGH’ 상태로 유지되게 합니다.

3. Pull-up 저항의 계산 방법

Pull-up 저항은 디지털 회로에서 중요한 구성 요소이며, 그 값의 선택은 회로의 안정성과 신뢰성에 큰 영향을 미칩니다.
올바른 풀업 저항 값을 선택하기 위해서는 특정 기준을 이해하고, Ohm의 법칙을 사용하여 적절한 저항 값을 계산하는 방법을 알아야 합니다.
또한, 다중 입력 핀에 풀업 저항을 적용할 때도 적절한 계산이 필요합니다.

3-1) 저항 값 선택 기준

Pull-up 저항의 값을 선택할 때 고려해야 할 몇 가지 중요한 요소가 있습니다。

• 전압 레벨 : 풀업 저항은 입력 핀이 연결되지 않았을 때 ‘HIGH’ 상태를 유지하기 위해 Vcc 전압에 연결됩니다.
  이 Vcc 전압이 얼마나 높은가에 따라 저항 값이 결정됩니다.
  일반적으로 3.3V 또는 5V의 전압 레벨이 사용됩니다.

• 전류 요구사항 : 풀업 저항은 회로에서 일정한 전류를 허용해야 합니다. 저항 값이 너무 낮으면 과도한 전류가 흐르게 되어 회로가 과열되거나 손상될 수 있습니다.
  반대로 저항 값이 너무 높으면 충분한 전류가 흐르지 않아 입력 핀이 원하는 ‘HIGH’ 상태로 유지되지 않을 수 있습니다.

• 신호 전압의 안정성 : 풀업 저항은 신호의 잡음을 필터링하여 안정적인 전압을 유지하도록 돕습니다.
  저항 값이 적절하지 않으면 신호가 불안정해져 디지털 회로가 오작동할 수 있습니다.

• 회로 속도 : 디지털 회로의 작동 속도도 풀업 저항 값에 영향을 미칩니다.
  고속 회로에서는 저항 값이 너무 높으면 입력 핀의 전압이 충분히 빠르게 변하지 않아 신호 지연이 발생할 수 있습니다.
  따라서 고속 회로에서는 더 낮은 저항 값을 사용하는 것이 일반적입니다.

실제로 Pull-up 저항 값의 선택은 이러한 요소들을 균형 있게 고려하여 결정됩니다.
일반적으로 10kΩ에서 47kΩ 사이의 저항 값이 사용되지만, 구체적인 요구사항에 따라 조정될 수 있습니다.

3-2) Ohm의 법칙을 사용한 저항 값 계산

풀업 저항 값을 선택할 때 Ohm의 법칙을 사용하면 구체적인 계산을 통해 적절한 값을 도출할 수 있습니다.
Ohm의 법칙은 다음과 같습니다.

V=I×R

• 여기서
• V는 전압,
• I는 전류,
• 𝑅R은 저항 값입니다.

이를 풀업 저항에 적용하면, 회로에서 허용할 수 있는 최대 전류와 Vcc 전압을 기준으로 저항 값을 계산할 수 있습니다.

예를 들어, Vcc가 5V이고, 회로가 허용하는 최대 전류가 0.5mA라고 가정해 보겠습니다.

풀업 저항 값을 계산하기 위해 Ohm의 법칙을 재정리하면 다음과 같습니다.

R=V/I
여기에 값을 대입하면

R=5V/0.5mA​=10000Ω=10kΩ

따라서, 이 경우에 적절한 풀업 저항 값은 10kΩ이 됩니다.
이 계산을 통해, 특정 회로의 전류 요구사항과 전압 레벨에 맞는 Pull-up 저항 값을 정확하게 결정할 수 있습니다.

Pull-up 저항의 적절한 값을 선택하고 계산하는 것은 디지털 회로 설계에서 필수적입니다.
회로의 요구사항을 충족하는 적절한 저항 값을 선택하면 신호의 안정성을 보장하고, 불안정한 상태를 방지할 수 있습니다.

4. Pull-up 저항 vs. Pull-down 저항

디지털 회로 설계에서 Pull-up 저항과 Pull-down 저항은 모두 중요한 역할을 합니다.
이 두 저항의 기능과 사용 방식은 유사하지만, 특정한 상황에서 각기 다른 목적을 위해 사용됩니다.

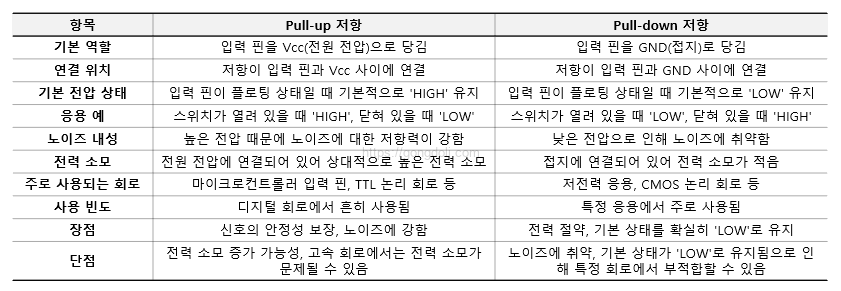

4-1) Pull-up 저항 vs. Pull-down 저항

Pull-up 저항과 Pull-down 저항은 디지털 회로에서 입력 핀의 안정적인 상태를 유지하기 위해 사용됩니다.
두 저항의 주요 차이점은 입력 핀을 어떤 전압으로 당기는지에 있습니다.

4-2) 사용 시기

• Pull-up 저항 사용 시기
  디지털 입력의 기본 상태를 ‘HIGH’로 유지 : 많은 디지털 회로, 특히 마이크로컨트롤러에서 기본 입력 상태를 ‘HIGH’로 유지하기 위해 Pull-up 저항이 사용됩니다.
  노이즈에 민감한 회로: 노이즈가 문제일 수 있는 회로에서 신호를 안정적으로 유지하기 위해 사용됩니다.

• Pull-down 저항 사용 시기
  디지털 입력의 기본 상태를 ‘LOW’로 유지: 특정 응용에서는 입력 핀이 기본적으로 ‘LOW’ 상태를 유지하는 것이 필요할 수 있습니다.
  예를 들어, 버튼이 눌리지 않았을 때 기본적으로 ‘LOW’ 상태를 유지하고, 눌렸을 때 ‘HIGH’로 바꾸고자 할 때 사용됩니다.
  전력 소비를 최소화: 저전력 시스템에서 전력 소모를 줄이기 위해 Pull-down 저항이 사용될 수 있습니다.

Pull-up 저항과 Pull-down 저항은 디지털 회로 설계에서 중요한 역할을 합니다.
각각의 저항은 특정 상황에서 입력 핀이 안정적인 상태를 유지하도록 도와줍니다.
따라서 회로 설계 시 각 저항의 특성과 요구사항에 따라 적절한 저항을 선택하는 것이 중요합니다.
이를 통해 회로의 신뢰성과 효율성을 높일 수 있습니다.

5. Pull-up 저항 선택 시 고려 사항

5-1) 저항 값 선택의 중요한 요소

Pull-up 저항을 선택할 때는 저항 값이 매우 중요한 요소입니다.
올바른 저항 값을 선택하지 않으면, 회로의 동작에 문제가 발생할 수 있습니다.
적절한 저항 값을 선택하기 위해 고려해야 할 주요 요소는 다음과 같습니다.

• 입력 전류 요구 사항
  회로의 입력 핀은 특정한 입력 전류를 요구합니다.
  Pull-up 저항이 이 입력 전류를 만족할 수 있어야 합니다.
  예를 들어, 디지털 회로의 입력 핀이 전류를 거의 필요로 하지 않는 경우, 저항 값이 매우 높아도 문제가 없을 수 있습니다.
  하지만, 입력 핀이 일정한 전류를 요구하는 경우, 저항 값이 너무 높으면 입력 전압이 충분히 높은 상태를 유지하지 못할 수 있습니다.

• 전력 소모
  저항 값이 너무 낮으면, 회로가 불필요하게 많은 전력을 소모할 수 있습니다.
  이는 특히 배터리로 구동되는 시스템에서 중요한 문제입니다.
  예를 들어, 1kΩ의 Pull-up 저항은 10kΩ 저항보다 전류를 10배 더 많이 소모합니다.
  따라서 저항 값이 낮을수록 전력 소모가 증가합니다.

• 전압 스윙
  Pull-up 저항의 값이 높으면 입력 핀의 전압 스윙(LOW에서 HIGH로 또는 그 반대로 전환하는 속도)이 느려질 수 있습니다.
  이는 특히 고속 디지털 신호에서 문제가 될 수 있습니다.
  예를 들어, 100kΩ 저항은 1kΩ 저항보다 전압이 변하는 속도가 느려질 수 있습니다.
  따라서, 고속 신호에서는 상대적으로 낮은 저항 값이 필요할 수 있습니다.

• 노이즈 내성
  Pull-up 저항의 저항 값이 높을수록 회로가 노이즈에 더 취약할 수 있습니다.
  이는 특히 신호선이 길거나 전자기 간섭(EMI)이 많은 환경에서 중요한 고려 사항입니다.
  저항 값이 낮으면 입력 핀은 더 강한 전기적 연결을 유지하므로 노이즈의 영향을 덜 받습니다.

5-2) 회로 안정성을 위한 최적의 Pull-up 저항 선택

Pull-up 저항을 선택할 때, 회로의 안정성과 효율성을 보장하기 위해 최적의 값을 결정하는 방법은 다음과 같습니다.

• 제조사의 권장 값 확인
  가장 먼저 해야 할 일은, 사용하는 마이크로컨트롤러나 디지털 IC의 데이터 시트를 확인하는 것입니다.
  대부분의 제조사들은 각 핀에 적합한 Pull-up 저항 값을 권장합니다.
  예를 들어, 마이크로컨트롤러의 데이터 시트에는 입력 핀에 대해 10kΩ에서 100kΩ 사이의 저항 값이 권장될 수 있습니다.

• 저항 값의 초기 추정
  일반적인 경우, Pull-up 저항의 값은 수 kΩ에서 수십 kΩ 사이의 값을 사용합니다.
  예를 들어, 4.7kΩ 또는 10kΩ는 많은 응용에서 흔히 사용되는 값입니다.
  이 값은 전력 소모와 신호 안정성 간의 균형을 유지할 수 있는 중간값으로 자주 선택됩니다.

• 실험적 조정
  초기 추정 값으로 회로를 구성한 후, 실제로 동작을 테스트하여 저항 값을 조정합니다.
  테스트 중에 전압 스윙이 느리거나, 입력 핀이 노이즈에 민감하거나, 전력 소모가 과도하게 높은 경우, 저항 값을 조정해야 합니다.
  예를 들어, 전압 스윙이 느리다면 저항 값을 줄이고, 전력 소모가 높다면 저항 값을 늘리는 방식으로 조정할 수 있습니다.

• 회로 특성에 따른 조정
  회로의 특성에 따라 Pull-up 저항의 최적 값을 조정합니다.
  고속 회로의 경우 저항 값을 낮게 선택하여 신호 변환 속도를 높이고, 저전력 회로의 경우 저항 값을 높게 선택하여 전력 소모를 줄일 수 있습니다.
  예를 들어, 고속 디지털 신호 처리 회로에서는 1kΩ에서 10kΩ 범위의 저항 값이 적합할 수 있으며, 저전력 센서 응용에서는 10kΩ에서 100kΩ 이상의 저항 값이 적합할 수 있습니다.

결론적으로 Pull-up 저항의 선택은 여러 요소를 고려한 신중한 과정이 필요합니다.
입력 전류 요구 사항, 전력 소모, 전압 스윙, 노이즈 내성 등의 요소를 종합적으로 평가하여 최적의 저항 값을 결정해야 합니다.
이 과정은 회로의 안정성과 효율성을 보장하는 중요한 단계이며, 특히 고속 신호나 저전력 응용에서 더욱 중요합니다.
최종적으로는 실험을 통해 선택한 저항 값을 검증하고 조정하는 것이 이상적입니다.
