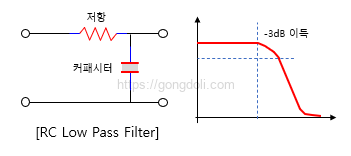

1. RC 저역 통과 필터 계산기란?
이 RC 저역 통과 필터 계산기는 사용자가 저항(R)과 커패시터(C)의 값을 입력하고, 선택한 단위에 따라서 드롭다운 메뉴를 통해 주파수의 단위를 선택할 수 있습니다.
계산하기 버튼을 클릭하면 입력된 값들을 바탕으로 -3dB 차단 주파수를 계산하고, 선택한 주파수 단위로 출력합니다.
RC 저역 통과 필터는 입력된 주파수 이하의 신호를 통과시키는 필터로, 저항과 커패시터의 값을 바탕으로 필터의 동작을 이해하고 설계하는 데 사용됩니다.
이 계산기는 이러한 필터의 설계를 보다 간편하게 도와줍니다.
계산된 -3dB 차단 주파수 값은 다양한 전자 회로 설계 및 신호 처리 응용 분야에서 유용하게 사용됩니다.
이 값은 입력 신호에 대한 필터링 특성을 이해하고 설계하는 데 중요한 지표로 활용됩니다.
1-1) 계산 수식
주파수(fc) = 1 / (2 * π * R * C)
- fc는 주파수
- π는 약 3.14159
- R은 저항(Ω)
- C는 커패시터(F)입니다
- 연관 참조 : RL 저역 통과 필터 계산기,RL LPF calculator,사용 방법
- 연관 참조 : RC 고역 통과 필터 계산기, high-pass filter calculator,사용 방법
- 연관 참조 : RL 고역 통과 필터 계산기,RL high-pass filter calculator,사용 방법
- 연관 참조 : 부피 및 질량 변환 계산기,Mass conversion calculator, 사용 방법
- 연관 참조 : 무게 변환 계산기,Weight conversion calculator, 사용 방법
- 연관 참조 : dBm-W 변환 계산기,dBm-W conversion calculator,사용 방법
- 연관 참조 : 압력 변환 계산기,Pressure conversion calculator,사용 방법
- 연관 참조 : 힘 단위 변환 계산기,Force Unit conversion, 사용 방법

RC 저역 통과 필터 계산기
2. 저역 통과 필터 계산기 사용방법
사용 방법
- 입력란 작성: 먼저, 저항(R)과 커패시터(C)의 값을 입력합니다.
각각의 값을 입력한 후, 해당 값에 적절한 단위를 선택하는 드롭다운 메뉴가 제공됩니다. - 값 입력 및 단위 선택: 저항과 커패시터 값은 각각의 입력란에 숫자를 입력합니다.
이때, 숫자는 음이 아닌 실수이며, 음수 값을 입력할 수 없습니다.
단위는 드롭다운 메뉴에서 선택합니다. 저항의 경우, 옴(Ω), 킬로옴(KΩ), 메가옴(MΩ), 밀리옴(mΩ)을 선택할 수 있고, 커패시터의 경우, 마이크로패럿(uF), 나노패럿(nF), 피코패럿(pF), 패럿(F)을 선택할 수 있습니다. - 계산하기 버튼 클릭: 입력값과 선택한 단위를 확인한 후에는 “계산하기” 버튼을 클릭합니다.
- 결과 확인: 계산 결과는 “-3dB 차단 주파수”로 표시됩니다. 이 값은 선택한 주파수 단위에 따라 표시되며, 드롭다운 메뉴에서 선택한 단위와 일치합니다.
- 초기화: 계산을 다시 하기 전에는 “초기화” 버튼을 클릭하여 입력란을 초기화할 수 있습니다.
이렇게 간단한 과정을 통해 RC 저역 통과 필터의 -3dB 차단 주파수를 계산할 수 있습니다.
