1. RC 회로 방전 과정
RC 회로에서 방전은 충전이 끝난 커패시터에 저장된 전하가 천천히 저항을 통해 빠져나가는 과정을 말합니다.
이때 커패시터에 저장된 에너지가 줄어들며, 회로의 전압과 전류가 함께 감소하는 모습을 볼 수 있습니다.
이 과정은 충전과 반대되는 방향으로 일어나며, RC 회로 방전 과정에서도 마찬가지로 시간에 따라 지수 함수적으로 변화합니다.
이처럼 RC 회로 방전 시간은 커패시터가 완전히 방전되기까지 걸리는 시간을 결정짓는 중요한 요소입니다
1-1) 커패시터가 방전되는 원리
커패시터는 일종의 “전하 저장소” 역할을 합니다.
RC 회로에서 커패시터가 충분히 충전된 후, 스위치를 통해 방전 경로가 열리면 커패시터는 저항을 통해 전하를 방출하게 됩니다.
쉽게 말해, 커패시터는 축적한 전하를 저항을 통과해 흘려보내며, 그 과정에서 점차적으로 전압이 줄어듭니다.
처음 방전이 시작될 때 커패시터의 전압은 최대값에 가깝습니다.
하지만 시간이 지날수록 커패시터의 전압이 지수 함수적으로 감소하게 됩니다.
이는 충전할 때의 과정과 반대라고 할 수 있습니다.
방전이 완전히 끝나면 커패시터는 더 이상 전하를 보유하지 않게 되고, 그 결과 전압은 0이 됩니다.
이때 많은 사람들이 궁금해하는 점 중 하나가 “왜 방전도 지수 함수 형태로 이루어지나요?”라는 질문입니다.
그 이유는 전류가 시간이 지남에 따라 점점 줄어들기 때문입니다.
초기에는 전류가 세게 흐르지만, 커패시터에 남은 전하가 줄어들면서 전류도 점차 줄어들어 방전 속도 역시 감소하게 됩니다.
1-2) 방전 과정에서 저항과 커패시터의 역할
방전 과정에서 저항과 커패시터는 각각 중요한 역할을 담당합니다.
커패시터는 그 자체로 전하를 저장하고 방출하는 요소입니다.
충전된 상태에서는 커패시터가 높은 전압을 유지하고 있지만, 방전이 시작되면 내부에 저장된 전하를 빠져나가게 합니다.
저항은 방전 속도를 조절하는 중요한 요소입니다.
저항이 높을수록 전류가 흐르는 속도가 느려지며, 커패시터에서 전하가 천천히 빠져나가게 됩니다.
반면 저항이 낮으면 전류가 더 빠르게 흐르고, 방전도 더 빨리 일어납니다.
여기서 방전 속도를 이해하는 중요한 개념이 바로 RC 회로 방전 시간입니다.
이 시간은 저항과 커패시터의 값에 따라 결정됩니다.
쉽게 이해할 수 있도록 비유하자면, 커패시터는 물이 가득 찬 수조, 저항은 물이 빠져나가는 파이프의 두께라고 생각할 수 있습니다.
파이프가 얇을수록 물이 천천히 빠져나가고, 파이프가 두꺼우면 물이 빠르게 흐르게 되는 원리와 같습니다.
즉, 저항이 크면 방전 시간이 길어지고, 저항이 작으면 방전 시간이 짧아지는 것입니다.
이때, RC 회로 방전 시간은 저항과 커패시터의 곱으로 결정되며, 이 값이 커질수록 커패시터는 더 오래 방전됩니다.
- 연관 참조 : RC 충전, RC 회로 충전 시간, 충전 과정, 시간 상수, 전압.전류 변화
- 연관 참조 : 미분기,회로 수식,RC 미분기 동작 원리,입력 파형에 따른 출력 파형, 예제1
- 연관 참조 : 적분기,RC 적분기 동작 원리, 예제1, 입력 신호에 따른 출력 변화
- 연관 참조 : RC 회로 상수 계산기, 장점 및 단점, 사용 방법
2. RC 방전 시간에 따른 전압 변화
RC 회로에서 커패시터가 방전되는 과정은 충전과는 반대 방향으로 일어납니다. 커패시터에 저장된 전하가 저항을 통해 회로로 빠져나가면서 전압이 점차적으로 감소하게 됩니다. RC 회로 방전 시간 동안 커패시터의 전압은 특정 패턴을 따르며, 이를 통해 방전 과정을 예측할 수 있습니다.
2-1) 방전 중 전압의 변화 패턴 분석
RC 회로에서 커패시터가 방전될 때, 전압의 변화는 지수 함수적으로 감소합니다.
이 말은 시간이 지남에 따라 전압이 꾸준히 줄어들지만, 초기에는 빠르게 감소하고 시간이 지날수록 점점 그 속도가 느려진다는 의미입니다. 이 변화는 아래의 수식으로 표현됩니다.
- 이 수식에서
Vc(t)는 시간 t에서의 커패시터 전압
V₀는 방전이 시작될 때의 초기 전압
R은 회로의 저항 값
C는 커패시터의 용량
RC는 타임 컨스턴트로, 커패시터가 방전되는 시간에 중요한 영향을 미침
이 수식에 따르면, 시간이 지날수록 e(-t/RC) 항이 0에 가까워지기 때문에, 결국 커패시터의 전압은 0으로 수렴하게 됩니다.
즉, 방전 초기에는 전압이 빠르게 감소하지만, 시간이 지날수록 그 감소 속도는 점점 느려집니다.
이전 RC 충전 회로에서 얘기한 것처럼, RC 방전 회로에서의 RC 회로 방전 시간 또는 시간 상수(τ)는 충전과 동일하게 63%라는 비율을 따릅니다.
즉, 커패시터가 완전히 충전된 상태에서 방전이 시작될 때, 한 번의 시간 상수(1T)가 경과하면 커패시터의 전압은 초기값에서 63% 만큼 감소하고, 남은 전압은 초기 전압의 37%입니다.
이때, 커패시터의 최종 전압은 0V, 즉 완전히 방전된 상태입니다.
따라서, RC 방전 회로의 시간 상수는 커패시터가 초기 전압의 63%까지 방전되는 데 걸리는 시간으로 정의됩니다.
즉, 커패시터의 전압은 1T가 지난 후 초기 전압의 37%인 0.37Vs에 도달하게 됩니다.
여기서 Vs는 커패시터가 완전히 충전되었을 때의 전압입니다.
하지만, 커패시터의 방전 속도는 일정하지 않습니다.
RC 회로 방전 시간 동안 커패시터는 시간이 지남에 따라 점점 더 느리게 방전됩니다.
방전이 시작될 때, t = 0일 때 회로의 초기 조건은 커패시터에 저장된 전하가 최대인 상태(q = Q)입니다.
이때 커패시터의 양단에 걸린 전압(Vc)은 공급 전압(Vs)과 동일하고, 커패시터는 최대 전하를 보유하고 있기 때문에 방전 전류가 최대가 됩니다.
이 방전 과정에서 RC 회로 방전 시간이 중요한 역할을 합니다. 시간이 경과함에 따라 커패시터에 남아있는 전하가 줄어들며, 전류도 서서히 감소합니다. 커패시터가 완전히 방전되기까지 시간이 많이 걸리며, 전하가 빠져나가는 속도는 점점 느려지게 됩니다.

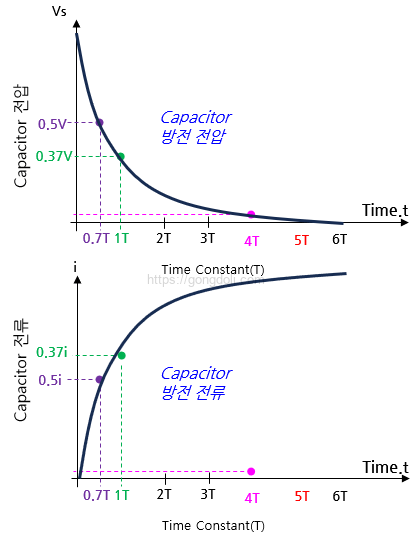

2-2) 방전 그래프와 지수 감소 곡선
커패시터의 방전 과정을 시각적으로 이해하기 위해 그래프를 그려보면, 지수 감소 곡선의 형태를 확인할 수 있습니다.
방전 초기에는 전압이 급격히 떨어지지만 시간이 지남에 따라 점점 완만해지는 형태의 곡선이 나타납니다
이 곡선은 다음과 같은 중요한 특징을 가지고 있습니다.
- 초기 급격한 전압 감소: 방전이 시작되면 커패시터는 최대 전하를 보유하고 있기 때문에, 초기에는 빠르게 전하를 방출하여 전압이 급격히 감소합니다.
- 시간이 지남에 따라 완만해지는 전압 감소: 시간이 흐르면 커패시터에 남은 전하가 줄어들기 때문에 전압 감소 속도가 점차 느려집니다.
- 전압의 0에 수렴: 방전이 완전히 끝나면, 커패시터의 전압은 0에 도달하며 더 이상 전하를 방출하지 않게 됩니다.
이 과정에서 중요한 지표는 바로 RC 회로 방전 시간입니다.
이 시간은 회로 내 저항과 커패시터의 용량에 따라 결정되며, 저항과 커패시터의 값이 클수록 방전 시간은 길어집니다.
예를 들어, 저항이 크면 전류가 천천히 흐르므로 방전 시간이 길어지며, 커패시터의 용량이 크면 더 많은 전하를 저장할 수 있어 방전 과정이 길어지게 됩니다.
이러한 전압 감소 패턴은 실제 회로 설계에서도 매우 중요하게 작용합니다.
예를 들어, 일정 시간이 지난 후 커패시터의 전압이 어느 정도 남아 있을지를 예측하거나, 특정 시간 안에 방전을 완료해야 하는 회로에서는 RC 타임 컨스턴트를 적절히 조절해야 합니다.
RC 회로의 방전 시간 상수는 이런 예측과 설계에 있어 중요한 도구가 됩니다.
3. RC 방전 시간 상수 (Time Constant)
RC 회로에서 중요한 개념 중 하나는 RC 회로 방전 시간, 즉 타임 컨스턴트(Time Constant, τ)입니다.
타임 컨스턴트는 커패시터가 방전될 때 얼마나 빨리 전압이 줄어드는지를 결정하는 중요한 요소입니다.
쉽게 말해, 커패시터가 방전되면서 전압이 얼마나 빠르게 0에 가까워지는지를 예측할 수 있는 지표입니다.
3-1) 타임 컨스턴트가 방전 속도에 미치는 영향
타임 컨스턴트(τ)는 다음과 같이 정의됩니다.
τ = R × C
- 여기서
R은 회로에 걸린 저항값(Ω)
C는 커패시터의 용량(F)
RC 회로 방전 시간 상수가 클수록, 즉 저항이나 커패시터의 값이 클수록 커패시터는 더 천천히 방전됩니다.
반대로, 타임 컨스턴트가 작을수록 커패시터는 더 빠르게 방전됩니다.
이를 쉽게 이해하기 위해, 실제 생활의 비유를 들어보겠습니다.
커패시터를 물이 가득 찬 욕조라고 생각해봅시다.
물이 빠져나가는 속도는 저항 값에 해당하고, 욕조의 크기는 커패시터의 용량에 해당합니다.
만약 욕조의 크기가 매우 크다면(즉, 커패시터 용량이 크다면), 물이 다 빠지기까지 시간이 오래 걸릴겁니다.
또한, 물이 빠져나가는 배수구가 매우 좁다면(즉, 저항 값이 크다면) 물이 빠지는 속도는 느려집니다.
이 두 요소가 결합되어 물이 빠지는 전체 시간이 결정되는 것이 바로 타임 컨스턴트입니다.
이 과정에서 커패시터의 전압은 지수 함수적으로 감소합니다.
다시 말해, 방전이 시작될 때 전압이 급격히 떨어지다가 시간이 지남에 따라 점점 느리게 감소하는 패턴을 보입니다.
이 지수 함수적 감소는 RC 회로 방전 시간의 핵심적인 특징 중 하나입니다.
3-2) 방전 시간 상수 계산 예시
구체적인 예시를 통해 RC 회로 방전 시간을 계산해보겠습니다.
저항값 R = 1kΩ (1,000Ω)
커패시터 용량 C = 100μF (100 × 10-6F)
이 경우, 타임 컨스턴트 τ는 다음과 같이 계산됩니다.
τ = R × C = (1,000Ω) × (100 × 10^-6F) = 0.1초
따라서, 이 회로의 RC 회로 방전 시간 상수는 0.1초입니다.
이 말은 커패시터의 전압이 0.1초 후에 초기 전압의 약 37%까지 감소한다는 뜻입니다.
그리고 방전이 진행됨에 따라 시간이 지남에 따라 전압은 점점 더 느리게 감소하여, 약 5τ가 지나면 거의 완전히 방전됩니다.
예를 들어, 초기 전압이 10V라면, 0.1초가 지난 후에는 커패시터의 전압이 3.7V까지 감소하게 됩니다.
또, 약 0.5초 후에는 전압이 0V에 거의 가까워지게 됩니다.
