1. Wien 브릿지 발진기란?
Wien 브릿지 발진기는 매우 유명하고 널리 사용되는 발진기 중 하나로, 특히 저주파수 영역에서 안정적인 사인파를 생성하는 데 탁월합니다.
발진기는 특정 주파수에서 진동하는 전자 신호를 만들어내는 장치로, Wien 브릿지 발진기는 이를 위해 저항(R)과 커패시터(C)의 조합으로 구성된 RC 네트워크를 사용합니다.
이 네트워크는 입력 신호의 위상을 변경하고, 증폭기를 통해 피드백 회로로 신호를 전달하여 발진을 유지하는 방식입니다.
Wien 브릿지 발진기는 주로 정밀한 신호 생성기, 오디오 주파수 발생기, 측정 장비 등에 사용되며, 저잡음과 안정적인 주파수 출력을 제공하는 것이 특징입니다.
이를 통해 Wien 브릿지 발진기 원리는 회로 설계에서 매우 중요한 위치를 차지하고 있습니다.
1-1) Wien 브릿지 발진기의 기본 개념
Wien 브릿지 발진기의 기본 원리는 양의 피드백과 음의 피드백을 조합하여 신호를 발진시키는 것입니다.
회로의 핵심은 Wien 브릿지 네트워크라는 RC 필터가, 증폭기의 출력 신호를 다시 입력으로 되돌리는 구조입니다.
이 필터는 주파수 선택 기능을 가지고 있어, 특정 주파수에서만 발진이 일어납니다.
Wien 브릿지 발진기 원리에서 중요한 점은 피드백의 적절한 조정입니다.
신호가 너무 크면 왜곡이 발생할 수 있고, 너무 작으면 발진이 멈출 수 있습니다.
그래서 발진기를 설계할 때는 증폭기 이득(gain)과 피드백을 신중하게 조절하는 것이 매우 중요합니다.
이를 위해 가변 저항을 사용해 회로의 이득을 제어할 수 있습니다.
자주 묻는 질문 중 하나인 “왜 발진기가 갑자기 멈추나요?”와 관련이 있습니다.
발진이 멈추는 이유는 피드백이 부족하거나 회로 이득이 적절하지 않기 때문입니다.
1-2) 역사 및 발명자: Wien 브릿지 발진기의 기원
Wien 브릿지 발진기는 1930년대에 물리학자 맥스 비인(Max Wien)이 고안한 Wien 브릿지라는 회로에서 그 이름을 따왔습니다.
하지만 오늘날 우리가 사용하는 발진기 회로는 1940년대에 윌리엄 휴렛(William Hewlett)에 의해 개선되었습니다.
그가 대학 시절 설계한 Wien 브릿지 발진기 회로는 당시 혁신적이었으며, 특히 HP(히윌렛 패커드)라는 회사의 첫 번째 제품으로 상업적으로 성공을 거두게 됩니다.
이 회로는 주로 오디오 발진기로 사용되었으며, 매우 안정적이고 정확한 주파수를 생성할 수 있었습니다.
Wien 브릿지 발진기 원리를 현대적으로 발전시킨 휴렛의 발명은 전자공학 발전에 큰 영향을 미쳤으며, 지금까지도 많은 기기에서 사용되고 있습니다.
HP의 첫 발진기는 저렴하면서도 고성능을 자랑해 전자공학 역사에 큰 획을 그었습니다.
오늘날에도 “Wien 브릿지 발진기”는 널리 사용되며, 회로 설계에서 필수적인 도구로 자리 잡고 있습니다.
이처럼 Wien 브릿지 발진기는 단순히 신호를 생성하는 기기를 넘어서, 전자공학의 발전을 이끌어낸 중요한 기술적 기초입니다.
- 연관 참조 : LC 발진기란?, 구성 요소, 공진 주파수 계산, 회로 설계 방법
- 연관 참조 : Hartley 발진기 원리, 동작, 주파수 계산, 예제, 장.단점
- 연관 참조 : Colpitts 발진기 원리, 동작, 발진 회로, 주파수 계산, 예제1, 장.단점
- 연관 참조 : RC 발진기 원리, TR을 사용한 기본회로, OP Amp을 사용한 회로, 예제1, 장.단점
- 연관 참조 : 수정 발진기 원리,등가회로, 임피던스, 리액턴스, 예제풀이, Q-factor
2. Wien 브릿지 발진기의 동작 원리
Wien 브릿지 발진기 원리는 RC 회로를 사용하여 특정 주파수를 생성하고, 이를 증폭기를 통해 피드백하여 지속적으로 신호를 발진시키는 방식입니다.
이를 통해 저잡음, 고정밀의 사인파가 생성되며, 오디오 및 저주파수 대역에서 매우 안정적으로 동작합니다.
2-1) RC 브릿지 회로에서의 주파수 생성
Wien 브릿지 발진기 회로는 고주파 필터와 저주파 필터가 결합된 형태로, 특정 주파수에서만 신호가 통과되는 밴드 패스 필터를 형성합니다. 이 필터는 주파수 선택성이 뛰어나며, 선택된 주파수에서 Q 값이 높다는 특징을 가지고 있습니다.
Wien 브릿지 발진기 원리를 이해하기 위해서는 먼저, 왜 이 회로가 특정 주파수에서만 발진하는지 알아야 합니다.

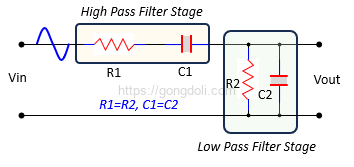

낮은 주파수에서는 시리즈로 연결된 커패시터(C1)의 리액턴스가 매우 크기 때문에, 마치 회로가 열려 있는 것처럼 동작하여 입력 신호를 차단합니다.
반대로, 높은 주파수에서는 병렬로 연결된 커패시터(C2)의 리액턴스가 매우 작아져, 출력 단자가 거의 단락된 것처럼 동작하여 출력 신호를 차단하게 됩니다.
그렇다면 Wien 브릿지 발진기 원리에서 신호가 최대가 되는 지점은 어디일까요?
바로 C1이 완전히 열리지 않고, C2가 완전히 단락되지 않는 중간 주파수에서 발생합니다.
이 지점이 바로 공진 주파수(ƒr)로, 이때 출력 전압(Vout)은 최대값에 도달합니다.
공진 주파수에서 회로의 리액턴스(Xc)가 저항(R)과 같아지며, 입력 신호와 출력 신호 사이의 위상 차이가 0도가 됩니다.
즉, 위상 변동이 없는 상태에서 최대 출력 전압을 얻게 되는 것입니다.
결국, Wien 브릿지 발진기 원리에 따르면 C1과 C2의 리액턴스가 정확히 조화를 이루는 주파수에서 발진이 발생하고, 그 주파수에서 회로는 안정적으로 동작하며 발진을 유지할 수 있습니다.
이 회로는 저항(R)과 커패시터(C)가 특정한 방식으로 연결되어, 원하는 주파수 대역을 설정할 수 있게 합니다.
회로 안에서 RC 요소들이 주파수를 결정하는데, 이것은 커패시터의 값과 저항 값에 따라 달라집니다.
즉, 주파수는 다음과 같은 공식으로 계산됩니다
Wien 브릿지 발진기에서 출력 전압이 입력 전압의 1/3이 되는 이유는 상당히 흥미로운 주제입니다.
단순히 ‘1/3’이라는 값이 무작위로 설정된 것이 아니라, 이는 회로의 복소 임피던스(Z = R ± jX)를 고려할 때 자연스럽게 도출되는 값입니다.
Wien 브릿지 발진기 원리에서 이 임피던스는 저항(R)과 리액턴스(X)로 구성됩니다.
여기서 리액턴스는 주로 커패시터의 리액턴스(Xc)로 정의되며, 이 값은 주파수에 따라 달라집니다.
그렇다면, 왜 출력 전압이 입력 전압의 1/3이 되어야 할까요?
이것은 RC 회로에서 발생하는 위상 변화와 이득 조정이 상호작용하는 방식에서 기인합니다.
만약 출력 전압이 입력 전압보다 낮다면(1/3), 전체 시스템의 위상 변화와 신호 증폭이 정확하게 맞아떨어지면서 발진이 유지됩니다.
“왜 1/3의 비율을 사용해야 하나요?” 질문에 대한 답변은 이 회로의 안정성을 유지하기 위함입니다.
좀 더 구체적으로 설명하자면, Wien 브릿지 발진기 원리에 따르면 RC 네트워크는 180도의 위상 이동을 만들어내야 하며, 이를 위해 각 RC 회로에서 특정한 전압 비율을 유지해야 합니다.
이때 입력 전압의 1/3에 해당하는 출력 전압이 이상적인 발진 조건을 만들기 때문에, 이를 활용하지 않으면 회로가 발진을 유지할 수 없습니다.
또한, 이 1/3 비율은 복소수 임피던스에서 나온다는 점도 중요합니다.
Wien 브릿지 발진기 원리를 적용하여 계산해보면, 저항과 리액턴스의 상호작용이 결국 1/3이라는 비율로 안정적인 발진을 가능하게 합니다.
2-2) 위상 변화와 이득을 통한 진동 유지
Wien 브릿지 발진기 원리에서 중요한 두 번째 요소는 위상 변화와 증폭기 이득입니다.
발진이 유지되려면 회로의 총 피드백이 360도 또는 0도가 되어야 합니다.
즉, 위상 변화가 정확하게 발생해야 하는데, RC 브릿지 회로가 이를 담당합니다.
기본적으로, RC 회로는 180도의 위상 변화를 발생시키고, 이 위상 변화가 증폭기에 의해 다시 증폭되어 출력으로 전달됩니다.
하지만 단순히 위상 변화만으로는 발진을 유지할 수 없습니다.
증폭기의 이득이 1 이상이어야 발진이 지속되는데, 이 이득은 회로의 피드백 저항에 의해 결정됩니다.
만약 이득이 부족하면 발진이 중단되고, 이득이 너무 크면 신호가 왜곡될 수 있습니다.
그래서 일반적으로 가변 저항을 사용하여 이득을 적절하게 조정하는 것이 중요합니다.
“발진기가 왜 갑자기 멈추거나 신호가 왜곡되나요?”라는 질문을 하기도 하는데, 이는 이득이 적절하지 않거나 피드백이 불안정할 때 발생합니다.

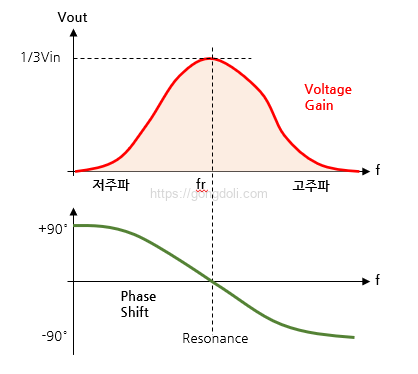

Wien 브릿지 발진기의 출력 이득과 위상 변화를 이해하려면, 주파수에 따라 입력과 출력 신호 사이의 위상 각도가 어떻게 변하는지 먼저 살펴봐야 합니다. Wien 브릿지 발진기 원리에 따르면, 아주 낮은 주파수에서는 입력 신호와 출력 신호 사이의 위상 각도가 양수가 되어, 출력 신호가 입력 신호보다 앞서 나가게 됩니다. 이를 위상 선행(Phase Advanced)이라고 부릅니다.
