1. XNOR 게이트란 무엇인가?

XNOR 게이트는 “Exclusive NOR”의 약자로, 두 입력이 동일할 때만 출력을 1로 설정하는 디지털 논리 게이트입니다.
XOR 게이트와 달리, XNOR 게이트는 입력이 모두 0이거나 모두 1일 때만 1을 출력합니다.
이 특성 때문에 XNOR 게이트 회로는 동일성 검출기나 비교기 등의 용도로 자주 사용됩니다.

XNOR 게이트의 동작 원리는 두 입력 값이 같을 때 1을 출력하고, 다를 때 0을 출력하는 것입니다.
이를 통해 XNOR 게이트는 두 신호가 동일한지 여부를 판단하는 중요한 기능을 수행합니다.

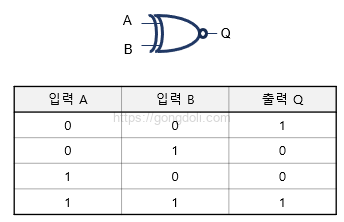

이와 같은 진리표와 심볼을 통해 XNOR 게이트의 작동 방식을 명확히 이해할 수 있습니다.
XNOR 게이트 회로는 이러한 기초적인 이해를 바탕으로 이루어지며, 다양한 디지털 시스템에서 중요한 역할을 수행합니다.

• 연관 참조 : 디지털 논리 게이트, 입.출력, 논리 상태와 전압 레벨
• 연관 참조 : AND 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : OR 게이트 논리 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : NOT 게이트 논리 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : NAND 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : NOR 게이트 회로, 회로 구성, 특성 및 성능, 장점 3개와 한계
• 연관 참조 : XOR 게이트 회로 설계, 회로 구성, 특성 및 성능, 장점 3개와 한계
• 연관 참조 : Buffer 회로 설계, 회로 설계의 기본 구성, 설계 고려 사항

2. XNOR 게이트 회로 구성

XNOR 게이트는 디지털 논리 회로에서 두 입력이 동일할 때 출력을 1로 만드는 중요한 역할을 합니다.
다양한 방식으로 구현할 수 있는 XNOR 게이트 회로 설계는 주로 트랜지스터, 다이오드, TTL 및 CMOS 기술을 사용합니다.
각 방법은 성능과 응용에 따라 선택됩니다. 아래에서는 XNOR 게이트를 구성하는 세 가지 주요 방법을 설명합니다.

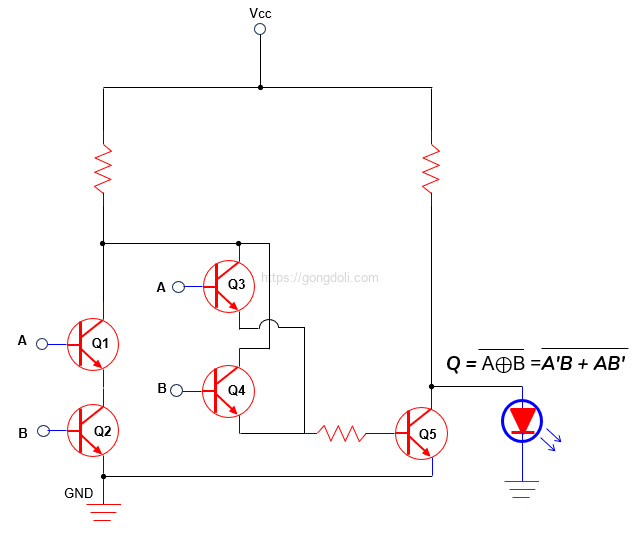

2-1) 트랜지스터를 사용한 XNOR 게이트

트랜지스터를 사용한 XNOR 게이트 회로 설계는 일반적으로 BJT(Bipolar Junction Transistor) 또는 FET(Field-Effect Transistor)를 사용하여 이루어집니다.
트랜지스터 기반의 XNOR 게이트는 입력 신호에 따라 전류 흐름을 제어하는 방식으로 동작합니다.

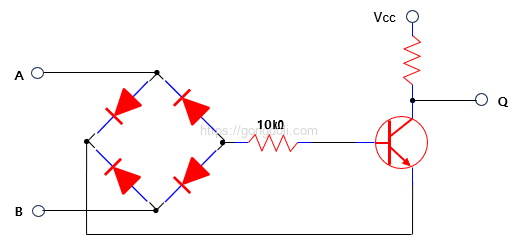

2-2) 다이오드를 사용한 XNOR 게이트

다이오드를 사용한 XNOR 게이트 회로 설계는 비교적 간단하며, 다이오드와 저항을 조합하여 입력의 상태를 결정합니다.

이 회로에서는 A와 B의 상태에 따라 다이오드가 도통 또는 비도통 상태가 되어 출력을 결정합니다.
입력이 동일할 때(00 또는 11), 출력은 1이 되고, 다를 때(01 또는 10) 출력은 0이 됩니다.

다이오드 기반 XNOR 게이트 회로는 간단하지만, 다이오드의 전압 강하로 인해 전압 정확도가 낮을 수 있습니다.
이는 정밀한 디지털 회로에서는 한계가 될 수 있습니다.

2-3) TTL 및 CMOS 기술을 사용한 XNOR 게이트

TTL(Transistor-Transistor Logic) 및 CMOS(Complementary Metal-Oxide-Semiconductor) 기술은 고속 및 저전력 특성 때문에 현대 디지털 회로에서 널리 사용됩니다.

2-3-1) TTL 기반 XNOR 게이트

TTL 기술을 사용한 XNOR 게이트 회로는 다수의 BJT를 사용하여 이루어집니다.
TTL XNOR 게이트는 고속 동작이 가능하지만, 전력 소비가 상대적으로 높습니다.
일반적으로 여러 단의 트랜지스터 회로가 사용되어 입력 신호를 처리하고 출력 신호를 생성합니다.

TTL 기반 XNOR 게이트는 다음과 같은 특징을 갖습니다.

• 빠른 응답 시간: 고속 트랜지스터 스위칭으로 인한 빠른 처리.
• 상대적으로 높은 전력 소비: 여러 트랜지스터가 항상 전력을 소비합니다.

2-3-2) CMOS 기반 XNOR 게이트

CMOS 기술을 사용한 XNOR 게이트 회로 설계는 NMOS와 PMOS 트랜지스터의 상호 보완적 동작을 사용하여 구현됩니다.
CMOS XNOR 게이트는 저전력 소비와 높은 노이즈 면역 특성을 갖추고 있습니다.

• CMOS 기반 XNOR 게이트의 주요 장점
  저전력 소비: 스위칭 시에만 전력을 소비하므로 에너지 효율적입니다.
  높은 노이즈 면역: CMOS 구조는 잡음에 대한 내성이 높습니다.
  작은 크기: 집적회로 내에서 매우 작게 설계할 수 있습니다.

CMOS XNOR 게이트 회로는 현대 디지털 시스템에서 널리 사용되며, 특히 배터리 전원 장치나 저전력 응용에서 중요한 역할을 합니다.

3. XNOR 게이트 회로의 특성 및 성능

XNOR 게이트는 디지털 논리 회로에서 중요한 역할을 하며, 특정 조건에 따라 출력을 결정하는 데 사용됩니다.
이를 제대로 활용하기 위해서는 XNOR 게이트의 입력 및 출력 특성, 응답 시간, 그리고 전력 소비 특성을 이해하는 것이 중요합니다.

3-1) 입력 및 출력 특성

XNOR 게이트 회로 설계에서 입력 및 출력 특성은 게이트의 동작 원리와 직접적으로 연결됩니다.
XNOR 게이트는 두 개의 입력(A와 B)이 동일할 때 출력을 1로 설정하고, 다를 때 출력을 0으로 설정합니다.

위에 진리표를 통해 알 수 있듯이, XNOR 게이트의 출력은 두 입력이 동일한 경우에만 1이 됩니다.

3-1-1) 입력 특성

XNOR 게이트 회로 설계에서 입력 신호는 디지털 논리 수준으로 처리됩니다.
즉, 입력은 논리 0(낮은 전압) 또는 논리 1(높은 전압)으로 해석됩니다.
입력 특성은 일반적으로 다음과 같은 요소들에 의해 영향을 받습니다.

• 전압 레벨: 입력 신호는 게이트의 스펙에 따라 특정 전압 레벨을 유지해야 합니다.
• 신호 왜곡: 입력 신호에 잡음이 포함되면 출력이 불안정해질 수 있습니다.
• 입력 저항: 게이트의 입력 단자에 나타나는 저항은 회로의 신호 무결성에 영향을 미칩니다.

3-1-2) 출력 특성

출력 특성은 XNOR 게이트가 어떤 조건에서 어떠한 출력을 생성하는지를 정의합니다.
XNOR 게이트의 출력은 두 입력이 같을 때 논리 1, 다를 때 논리 0을 나타냅니다.
출력 특성에는 다음과 같은 요소들이 포함됩니다.

• 전압 레벨: 출력은 논리 1과 논리 0의 전압 레벨을 정확하게 표현해야 합니다.
• 구동 능력: XNOR 게이트가 다른 회로 요소들을 얼마나 잘 구동할 수 있는지를 나타냅니다.
• 출력 저항: 게이트의 출력에서 나타나는 저항은 출력 신호의 강도에 영향을 줍니다.

3-2) 게이트의 응답 시간

응답 시간은 XNOR 게이트 회로 설계에서 중요한 성능 지표 중 하나입니다.
이는 입력 신호가 변경되었을 때, 출력 신호가 새로운 상태로 안정화되는 데 걸리는 시간입니다.
응답 시간은 다음과 같은 요소들에 의해 결정됩니다:

• 전파 지연 시간: 입력 신호가 출력으로 전달되기까지의 시간입니다. XNOR 게이트의 경우, 트랜지스터의 스위칭 속도와 회로의 구성에 따라 전파 지연 시간이 달라집니다.
• 입출력 용량: 회로의 입력 및 출력 단자의 정전 용량이 커지면, 응답 시간이 길어질 수 있습니다.
• 전원 전압: 전원 전압이 높을수록 트랜지스터의 스위칭 속도가 빨라져 응답 시간이 단축됩니다.

일반적으로, XNOR 게이트는 수 ns(나노초) 단위의 전파 지연 시간을 갖습니다.
고속 디지털 회로에서는 이 전파 지연 시간을 최소화하는 것이 중요합니다.

3-3) 전력 소비 특성

XNOR 게이트 회로 설계에서 전력 소비 특성은 회로의 효율성과 관련이 있습니다.
XNOR 게이트는 다양한 기술을 사용하여 구현될 수 있으며, 각 기술은 전력 소비에 다른 영향을 미칩니다.

• CMOS 기술의 전력 소비
  CMOS 기반 XNOR 게이트는 매우 낮은 전력 소비로 유명합니다.
  CMOS 기술은 NMOS와 PMOS 트랜지스터가 상보적으로 작동하여, 스위칭 동안에만 전력을 소비합니다.
  이로 인해 정적인 전력 소비는 거의 없습니다.
  주요 전력 소비 특성은 다음과 같습니다:
• 정적 전력 소비: 게이트가 스위칭하지 않을 때, 전력 소비는 매우 낮습니다.
  동적 전력 소비: 입력 신호의 변동에 따라 전력이 소비됩니다. 이는 게이트의 정전 용량을 충전하고 방전하는 과정에서 발생합니다.
  TTL 기술의 전력 소비
  TTL 기반 XNOR 게이트는 CMOS에 비해 상대적으로 높은 전력을 소비합니다. 이는 TTL 회로가 스위칭 동안 뿐만 아니라 정적 상태에서도 일정한 전류를 소비하기 때문입니다. 주요 전력 소비 특성은 다음과 같습니다:
• 정적 전력 소비: 스위칭하지 않을 때도 일정한 전류가 흐르며, 전력이 소비됩니다.
  동적 전력 소비: 스위칭 시에도 전력이 소비되며, 특히 빠른 스위칭이 필요한 경우 전력 소비가 증가할 수 있습니다.

다시 정리하면, XNOR 게이트의 특성과 성능은 입력 및 출력 특성, 응답 시간, 그리고 전력 소비 특성으로 나뉩니다.
각 특성은 회로의 동작 방식과 응용에 큰 영향을 미치며, 효율적이고 정확한 회로 설계를 위해서는 이러한 특성을 잘 이해하고 있어야 합니다.
XNOR 게이트 회로 설계에서 이러한 특성을 고려하여 최적의 성능을 달성하는 것이 중요합니다.

4. XNOR 게이트 회로의 장점과 한계

XNOR 게이트는 디지털 논리 회로에서 특별한 기능을 제공하는 논리 게이트 중 하나로, 그 고유한 특성 때문에 다양한 응용 분야에서 사용됩니다.

4-1) XNOR 게이트의 주요 장점

XNOR 게이트 회로는 여러 가지 중요한 장점을 제공합니다.
이러한 장점들은 XNOR 게이트가 왜 특정 응용 분야에서 필수적인 역할을 하는지를 잘 보여줍니다.

• 동등 비교 기능
  XNOR 게이트의 가장 큰 장점 중 하나는 두 입력이 동일한지 여부를 판별하는 기능입니다.
  이 기능은 두 비트의 동일성을 확인해야 하는 다양한 디지털 시스템에서 매우 유용합니다.
  예를 들어, 데이터 비교기나 에러 검출 시스템에서 XNOR 게이트는 두 데이터 비트가 같은지 확인하여 오류를 검출하는 데 사용됩니다.

• 간단한 구현
  XNOR 게이트 회로는 비교적 간단하게 구현할 수 있으며, 이를 통해 복잡한 기능을 수행할 수 있습니다.
  예를 들어, 여러 개의 XNOR 게이트를 사용하여 다수의 비트를 비교할 수 있습니다.
  CMOS 기술을 사용하여 구현할 경우, 전력 소비가 매우 낮아 에너지 효율적인 설계가 가능합니다.

• 높은 통합 가능성
  XNOR 게이트는 대부분의 디지털 회로에 쉽게 통합될 수 있습니다.
  이는 특히 대규모 집적 회로(LSI) 설계에서 중요한 장점입니다.
  고속 연산에 필요한 회로, 예를 들어 XOR 연산 기반의 부울 연산기나 해밍 코드 생성기 등에서 중요한 역할을 합니다.

• 유연한 활용성
  XNOR 게이트는 다양한 논리 연산을 수행하는 데 사용할 수 있습니다.
  예를 들어, NOT 게이트와 함께 사용하면 입력 신호의 보수 값을 생성할 수 있습니다.
  다른 논리 게이트들과 조합하여 복잡한 논리 연산을 쉽게 구현할 수 있습니다.

4-2) XNOR 게이트의 한계와 단점

XNOR 게이트 회로 설계에는 몇 가지 한계와 단점도 존재합니다.
이를 이해하는 것은 XNOR 게이트를 적절히 사용하고, 설계 시 발생할 수 있는 문제를 피하는 데 중요합니다.

• 전력 소비 문제
  XNOR 게이트는 다수의 트랜지스터를 사용하기 때문에, 특히 TTL(Transistor-Transistor Logic) 기술을 사용할 경우 상대적으로 높은 전력을 소비할 수 있습니다.
  이는 저전력 설계가 중요한 모바일 기기나 휴대용 장치에서는 큰 단점이 될 수 있습니다.

• 응답 시간
  XNOR 게이트는 입력 신호가 변경될 때 출력 신호가 안정화되기까지 시간이 걸릴 수 있습니다.
  특히 고속 작동이 필요한 시스템에서는 이 응답 시간이 성능에 영향을 줄 수 있습니다.
  트랜지스터 수가 많아질수록, 회로의 전파 지연 시간(propagation delay)이 증가할 수 있습니다.

• 복잡한 설계
  XNOR 게이트 회로는 내부적으로 더 많은 논리 연산을 포함하기 때문에 다른 기본 논리 게이트에 비해 설계가 복잡할 수 있습니다.
  특히 다중 입력 XNOR 게이트의 경우, 복잡성이 더욱 증가합니다.

• 입력 및 출력 제약
  XNOR 게이트는 두 개의 입력을 필요로 하기 때문에, 단일 입력 신호에 대해 동작하는 NOT 게이트와 비교할 때 활용도가 제한적일 수 있습니다.
  입력 신호의 정전 용량과 출력 저항이 크면 회로의 성능에 부정적인 영향을 미칠 수 있습니다.

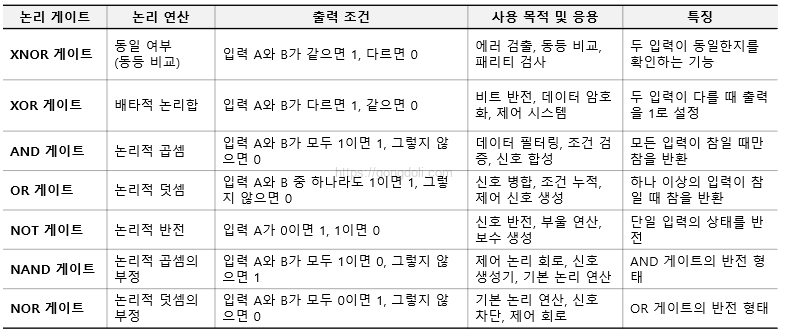

4-3) 다른 논리 게이트와의 비교

XNOR 게이트 회로는 입력 신호의 비교와 같은 특정 논리 연산에 매우 유용한 도구입니다.
높은 통합 가능성과 유연한 활용성을 통해 다양한 디지털 시스템에서 중요한 역할을 수행하지만, 전력 소비와 응답 시간과 같은 한계도 존재합니다.
이러한 장점과 단점을 이해하면 XNOR 게이트를 보다 효과적으로 활용하고, 특정 응용 분야에서 최적의 성능을 달성할 수 있습니다.
