1. XOR 게이트란 무엇인가?

1-1) XOR 게이트의 정의

XOR 게이트는 디지털 논리 게이트 중 하나로, “eXclusive OR”의 약자입니다.
XOR 게이트는 두 개의 입력 중 오직 하나만 참일 때(1일 때) 출력을 참으로 만드는 특성을 가집니다.
이 독특한 특성 덕분에 XOR 게이트는 다양한 디지털 회로에서 중요한 역할을 합니다.
예를 들어, 데이터 비교 연산이나 오류 검출에서 XOR 게이트는 중요한 기능을 수행합니다.

XOR 게이트는 컴퓨터 과학 및 전자 공학에서 자주 사용되며, 이 게이트를 사용하여 복잡한 논리 연산을 단순화할 수 있습니다.
XOR 게이트 회로 설계에서는 이 게이트의 특성을 활용하여 다양한 응용 프로그램을 구현할 수 있습니다.

1-2) XOR 게이트의 기본 원리

XOR 게이트의 동작 원리는 간단합니다.
두 개의 입력이 있을 때, 입력이 다르면 출력이 참(1)이 되고, 입력이 같으면 출력이 거짓(0)이 됩니다.
이를 수학적으로 표현하면, XOR 연산은 다음과 같은 논리식을 따릅니다.

X=A⊕B

• 여기서,
• A와 B는 입력
• X는 출력
• ⊕는 XOR 연산을 나타냄

이 원리를 통해 XOR 게이트는 데이터 비교 및 차이를 감지하는 데 유용하게 사용됩니다.

XOR 게이트의 기본 원리를 이해하기 위해 다음과 같은 상황을 고려해보겠습니다.

• 두 입력 A와 B가 0일 때, 출력 X는 0입니다.
• 입력 중 하나가 1이고 다른 하나가 0일 때, 출력 X는 1입니다.
• 두 입력이 모두 1일 때, 출력 X는 0입니다.

이와 같이 XOR 게이트는 두 입력이 서로 다를 때만 출력을 참으로 설정합니다.

1-3) XOR 게이트의 진리표와 심볼

XOR 게이트의 동작을 보다 명확하게 이해하기 위해 진리표와 심볼을 살펴볼 수 있습니다.

진리표는 논리 게이트의 입력과 출력 간의 관계를 시각적으로 표현합니다.

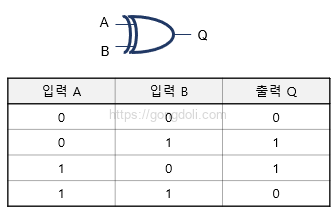

XOR 게이트의 진리표와 심볼은 다음과 같습니다.

이 진리표에서 알 수 있듯이, XOR 게이트는 두 입력이 다를 때만 출력을 1로 설정합니다.

예를 들어, XOR 게이트 회로 설계를 통해 두 입력 신호가 서로 다를 때만 LED를 켜는 회로를 구현할 수 있습니다.
이는 보안 시스템이나 오류 검출 메커니즘에서 중요한 기능을 수행할 수 있습니다.
XOR 게이트 회로 설계에서는 이와 같은 간단한 논리적 기능을 효과적으로 구현할 수 있습니다.

• 연관 참조 : 디지털 논리 게이트, 입.출력, 논리 상태와 전압 레벨
• 연관 참조 : AND 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : OR 게이트 논리 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : NOT 게이트 논리 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : NAND 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : NOR 게이트 회로, 회로 구성, 특성 및 성능, 장점 3개와 한계
• 연관 참조 : XNOR 게이트 회로, 회로 구성, 특성과 성능, 장점 4개와 한계
• 연관 참조 : Buffer 회로 설계, 회로 설계의 기본 구성, 설계 고려 사항

2. XOR 게이트의 회로 구성

XOR 게이트는 두 입력이 다를 때만 출력이 1이 되는 논리 게이트로, 다양한 회로 설계 방법이 있습니다.
여기서는 트랜지스터, 다이오드, 그리고 TTL 및 CMOS 기술을 사용한 XOR 게이트 회로 설계 방법을 살펴보겠습니다.

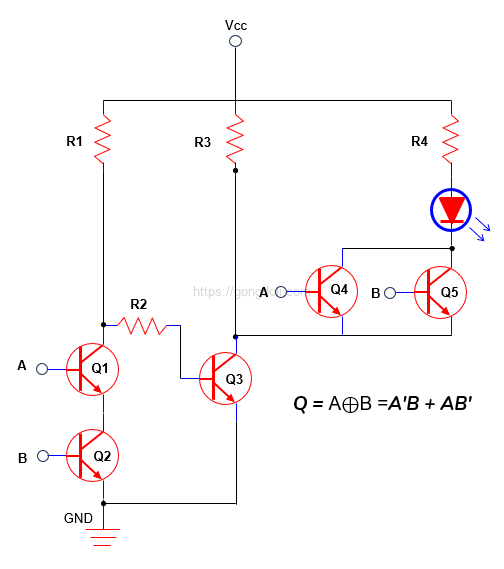

2-1) 트랜지스터를 사용한 XOR 게이트

트랜지스터를 사용한 XOR 게이트 회로 설계는 가장 기본적인 형태의 회로 설계 중 하나입니다.
트랜지스터는 전류를 증폭하거나 스위칭하는 반도체 소자이며, XOR 게이트에서는 이를 통해 논리 상태를 구현합니다.

XOR 게이트를 구현하기 위해 일반적으로 NPN 트랜지스터와 PNP 트랜지스터를 사용합니다.
두 입력(A와 B)을 제어하여 다음과 같은 조건을 만듭니다.

• 두 입력이 모두 0인 경우, 출력은 0.
• 하나의 입력이 1이고 다른 입력이 0인 경우, 출력은 1.
• 두 입력이 모두 1인 경우, 출력은 0.

(A=0, B=0) 두 입력이 모두 Low인 경우

입력 A와 B가 모두 0이면 트랜지스터 Q1, Q2, Q4 및 Q5는 개방 회로이므로 Q4와 Q5가 모두 개방되어 LED의 음극 핀이 접지에 연결되지 않기 때문에 LED가 점등되지 않습니다.

(A=1, B=0) 한 입력이 논리적 High이고 다른 입력이 논리적 Low인 경우

이 경우 Q4가 현재 폐쇄 회로로 작동하고 있음을 쉽게 알 수 있습니다.
따라서 LED의 음극 핀은 Q4를 통해 Q3에 연결되고 궁극적으로 접지에 연결되므로 이 경우 LED가 점등 됩니다.

(A=0, B=1) 하나의 입력이 논리적 High이고 다른 입력이 논리적 Low인 경우

이 경우 Q5가 현재 폐쇄 회로로 작동하고 있음을 쉽게 확인할 수 있습니다.
따라서 LED의 음극 핀은 Q5를 통해 Q3에 연결되고 궁극적으로 접지에 연결되므로 이 경우 LED가 점등 됩니다.

(A=1, B=1) 두 입력이 모두 논리적 High인 경우.

이 경우 A와 B가 모두 논리 하이이면 트랜지스터 Q1과 Q2도 활성화되고 전류는 Q1과 Q2 트랜지스터를 통해 +5V 접합에서 접지로 직접 이동하고 Q3이 연결되는 경로에 도달하지 않습니다.
결과 트랜지스터 Q3은 이제 개방 회로로 작동하고 궁극적으로 LED 의 음극 핀이 접지에서 분리되어 LED가 점등되지 않습니다.

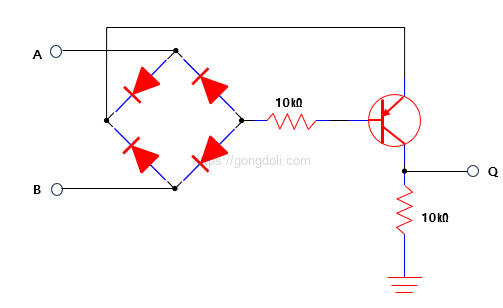

2-2) 다이오드를 사용한 XOR 게이트

다이오드를 사용한 XOR 게이트 회로 설계는 트랜지스터보다 더 단순한 방법으로 XOR 기능을 구현할 수 있습니다.
다이오드는 전류를 한 방향으로만 흐르게 하는 소자로, 이를 통해 논리 연산을 구현할 수 있습니다.

이 회로는 다음과 같은 논리로 동작합니다.

• A와 B가 모두 0일 때, 다이오드는 비활성 상태가 되고, 출력은 0이 됩니다.
• A가 1이고 B가 0이거나, A가 0이고 B가 1일 때, 대응하는 다이오드가 활성화되어 출력이 1이 됩니다.
• A와 B가 모두 1일 때, 다이오드들이 상쇄되어 출력이 0이 됩니다.

2-3) TTL 및 CMOS 기술을 사용한 XOR 게이트

TTL(Transistor-Transistor Logic)과 CMOS(Complementary Metal-Oxide-Semiconductor) 기술은 현대 전자 회로 설계에서 가장 널리 사용되는 두 가지 기술입니다.
XOR 게이트 회로 설계에서도 이 두 기술은 중요한 역할을 합니다.

2-3-1) TTL XOR 게이트

TTL 기술을 사용한 XOR 게이트는 주로 NPN 트랜지스터를 사용하여 논리 연산을 수행합니다.
TTL XOR 게이트 회로 설계는 빠른 속도와 높은 전류 구동 능력으로 인해 디지털 회로에서 자주 사용됩니다.

이 회로에서는 다음과 같은 논리로 동작 합니다.

• TTL 회로는 각 입력의 상태에 따라 트랜지스터를 스위칭하여 출력을 제어합니다.
• 입력이 다를 때 출력이 1이 되도록 설계되어 있습니다.

2-3-2) CMOS XOR 게이트

CMOS 기술은 낮은 전력 소비와 높은 집적도를 제공하여 매우 효과적인 XOR 게이트 회로 설계를 가능하게 합니다.
CMOS XOR 게이트는 N채널과 P채널 MOSFET을 사용하여 논리 연산을 수행합니다.

CMOS XOR 게이트는 다음과 같은 논리로 동작합니다.

• NMOS와 PMOS 트랜지스터를 조합하여 입력이 다를 때만 출력이 1이 되도록 구성합니다.
• 이 방식은 매우 효율적이며, 전력 소비를 최소화할 수 있습니다.

이와 같이 XOR 게이트 회로 설계는 트랜지스터, 다이오드, TTL 및 CMOS 기술을 사용하여 다양한 방법으로 구현할 수 있습니다.
각 방법은 고유의 장점과 특성을 가지고 있으며, 설계 요구 사항에 따라 적절한 방법을 선택할 수 있습니다.
XOR 게이트 회로 설계는 이러한 다양한 기술을 활용하여 최적의 성능을 발휘할 수 있는 회로를 구현하는 데 중점을 둡니다.

3. XOR 게이트의 특성 및 성능

XOR (Exclusive OR) 게이트는 두 입력이 서로 다를 때 출력이 1이 되는 논리 게이트입니다.
다양한 논리 회로에서 사용되는 XOR 게이트는 그 독특한 동작 특성 때문에 데이터 처리, 오류 검출 및 디지털 신호 처리 등에 필수적입니다. 이제 XOR 게이트의 특성 및 성능을 자세히 살펴보겠습니다.

3-1) 입력 및 출력 특성

XOR 게이트의 입력 및 출력 특성은 XOR 연산의 기본 원리에 의해 결정됩니다.
XOR 게이트의 출력은 두 입력이 다를 때만 1이 됩니다.
이를 이해하기 쉽게 하기 위해 위의 XOR 게이트의 진리표를 다시 보면

• 입력 A와 B가 동일할 때: 출력은 0입니다.
• 입력 A와 B가 다를 때: 출력은 1입니다.

XOR 게이트는 배타적 논리합이라는 연산을 수행하며, 이 연산은 다음과 같이 정의할 수 있습니다.

Y=A⊕B

• 여기서,
• ⊕는 XOR 연산자를 나타냄

3-2) 게이트의 응답 시간

응답 시간은 게이트가 입력 신호의 변화를 감지하고 출력 신호를 업데이트하는 데 걸리는 시간을 의미합니다.
XOR 게이트의 응답 시간은 회로 설계 방식 및 사용된 기술(TTL, CMOS 등)에 따라 다릅니다.

• TTL 기술을 사용한 XOR 게이트 : TTL 기반 XOR 게이트는 매우 빠른 응답 시간을 가지며, 일반적으로 수 나노초(ns) 범위 내에서 응답할 수 있습니다.
  이는 TTL 회로가 고속 스위칭 트랜지스터를 사용하여 전류를 신속하게 제어할 수 있기 때문입니다.

• CMOS 기술을 사용한 XOR 게이트 : CMOS 기반 XOR 게이트는 TTL에 비해 약간 느리지만 여전히 수십 나노초(ns) 범위 내에서 응답할 수 있습니다.
  CMOS 회로는 전력 소비를 최소화하면서도 효율적인 스위칭을 제공합니다.

응답 시간은 고속 디지털 회로에서 중요한 요소입니다. 신호 전파 지연 시간이 중요한 경우, TTL XOR 게이트 회로 설계가 적합할 수 있으며, 에너지 효율이 중요한 경우 CMOS XOR 게이트 회로 설계가 더 적합할 수 있습니다.

3-3) 전력 소비 특성

전력 소비 특성은 XOR 게이트가 작동할 때 얼마나 많은 전력을 소비하는지를 나타냅니다.
XOR 게이트의 전력 소비는 회로 설계와 사용된 기술에 따라 달라집니다.

• TTL 기반 XOR 게이트 : TTL 회로는 상대적으로 높은 전력을 소비합니다.
  TTL XOR 게이트는 전류를 빠르게 스위칭하기 때문에 전력 소비가 증가할 수 있습니다.
  특히, 게이트가 높은 주파수로 작동할 때 더 많은 전력을 소비하게 됩니다.

• CMOS 기반 XOR 게이트 : CMOS 회로는 매우 낮은 전력 소비 특성을 가지고 있습니다.
  CMOS XOR 게이트는 정적 상태에서 거의 전력을 소비하지 않으며, 주로 스위칭하는 동안에만 전력을 소모합니다.
  이 특성은 배터리로 구동되는 장치나 에너지 효율이 중요한 시스템에서 매우 유리합니다.

전력 소비는 디지털 회로 설계에서 중요한 고려 사항입니다.
특히 대규모 집적 회로에서 전력 소비를 줄이는 것은 시스템의 성능과 수명을 향상시키는 데 중요한 역할을 합니다.

요약하면,

• 입력 및 출력 특성 : XOR 게이트는 두 입력이 다를 때만 출력이 1이 됩니다.
• 게이트의 응답 시간 : TTL 기술이 빠르지만 높은 전력을 소비하며, CMOS 기술은 낮은 전력 소비와 효율적인 스위칭을 제공합니다.
• 전력 소비 특성 : TTL XOR 게이트는 더 많은 전력을 소비하는 반면, CMOS XOR 게이트는 매우 낮은 전력 소비를 유지합니다.

4. XOR 게이트의 장점과 한계

XOR (Exclusive OR) 게이트는 두 입력이 서로 다를 때만 출력을 1로 설정하는 특별한 논리 게이트입니다.
XOR 게이트 회로 설계는 다양한 디지털 회로에서 필수적인 역할을 수행합니다.

4-1) XOR 게이트의 주요 장점

• 차등 신호 감지
  XOR 게이트는 두 입력이 다를 때만 1을 출력하기 때문에, 차등 신호를 감지하는 데 유용합니다.
  예를 들어, 오류 검출 및 데이터 비교 연산에서 XOR 게이트는 필수적인 역할을 합니다.
  데이터 전송에서 수신된 비트가 전송된 비트와 다른지 확인할 때 XOR 게이트를 사용할 수 있습니다.
  만약 두 비트가 같으면 출력은 0이고, 다르면 출력은 1이 됩니다.

• 간단한 회로 설계
  XOR 게이트 회로 설계는 비교적 간단하면서도 다양한 응용 분야에 적용할 수 있습니다.
  기본적인 트랜지스터와 다이오드를 사용하여 쉽게 구현할 수 있습니다.
  CMOS 기술을 사용하면 매우 낮은 전력 소비와 효율적인 스위칭이 가능합니다.

• 산술 연산에 필수적
  XOR 게이트는 산술 논리 연산의 기본 구성 요소 중 하나입니다.
  특히, 이진 덧셈기에서 반가산기와 전가산기의 핵심 구성 요소로 사용됩니다.
  반가산기에서 XOR 게이트는 두 비트의 합을 계산하며, 덧셈 결과의 하위 비트를 제공합니다.

4-2) XOR 게이트의 한계와 단점

• 복잡한 회로 구성
  XOR 게이트 회로 설계는 다른 기본 논리 게이트에 비해 상대적으로 복잡할 수 있습니다.
  특히, 다중 입력 XOR 게이트는 더 많은 구성 요소를 필요로 하며, 이에 따라 회로 복잡성과 비용이 증가할 수 있습니다.

• 소음 민감성
  XOR 게이트는 두 입력 간의 차이를 감지하기 때문에, 입력 신호가 약간의 노이즈에도 민감하게 반응할 수 있습니다.
  이로 인해 신호 무결성이 중요한 환경에서는 추가적인 노이즈 필터링이 필요할 수 있습니다.
  데이터 통신에서 노이즈가 많을 경우 XOR 게이트가 잘못된 출력을 생성할 수 있습니다.
  이를 방지하기 위해 신호 처리 단계에서 노이즈 필터링을 강화해야 합니다.

• 출력 신호 지연
  XOR 게이트는 입력 신호 간의 관계를 처리해야 하므로, 다른 단순한 논리 게이트보다 약간 더 긴 전파 지연 시간을 가질 수 있습니다.
  이는 고속 연산이 필요한 시스템에서는 제한이 될 수 있습니다.

XOR 게이트 회로 설계에서 이러한 장점과 한계를 이해하고 적용함으로써, 특정 애플리케이션에 가장 적합한 논리 게이트를 선택할 수 있습니다.
XOR 게이트 회로 설계는 특히 오류 검출 및 산술 연산에서 매우 중요한 역할을 합니다.
