퓨즈 선정 방법,동작 원리,종류

1. 퓨즈(Fuse)란 무엇인가?

전기를 쓰다 보면 한 번쯤 퓨즈가 끊어진 경험이 있을 겁니다.
그런데 왜 끊어지는지, 어떤 원리인지를 모르면 올바른 퓨즈 선정이 어렵습니다.
집에서 멀티탭에 에어컨, 전자레인지, 청소기를 동시에 꽂다가 차단기가 내려간 경험 있으신가요?
그 차단기가 없었다면 전선이 과열되고 최악의 경우 화재로 이어집니다.
퓨즈가 하는 역할이 바로 그겁니다.

퓨즈는 전원과 부하(Load) 사이에 직렬로 연결됩니다.
직렬이라는 점이 중요합니다.
퓨즈가 끊어지는 순간 회로 전체가 차단되기 때문입니다.
그래서 퓨즈 선정 방법에서 가장 먼저 확인하는 것이 바로 이 회로 구성입니다.
어느 위치에, 어떤 용량의 퓨즈를 넣느냐에 따라 보호 범위가 완전히 달라집니다.

정상 전류가 흐를 때는 그냥 도선처럼 동작합니다.
그러다 과전류가 흐르면 내부 금속(Element)이 녹아서 끊어집니다. 이것을 용단(熔斷) 이라고 합니다.
한 번 용단된 퓨즈는 재사용이 불가능하고 반드시 교체해야 합니다.
이 점이 리셋이 가능한 차단기(CB)와 가장 큰 차이입니다.

퓨즈가 자주 끊어진다면 퓨즈 탓을 하기 전에 회로를 먼저 점검해야 합니다.
퓨즈는 문제를 일으키는 게 아니라 문제가 있다는 신호를 보내는 것이기 때문입니다.
이런 상황이 반복된다면 퓨즈 선정 방법을 처음부터 다시 검토할 필요가 있습니다.
용량이 맞지 않는 퓨즈를 쓰고 있을 가능성이 높습니다.

다시 말하면, 퓨즈는 전기 회로의 마지막 안전장치로 평상시엔 존재감이 없다가, 문제가 생기는 순간 스스로 희생해서 회로와 기기를 보호합니다.
올바른 퓨즈 선정 방법을 알아야 이 보호 기능이 제대로 작동합니다.

2. 퓨즈 동작 원리

퓨즈가 “끊어진다”는 건 알겠는데, 그 안에서 정확히 어떤 일이 벌어지는지 궁금하지 않으셨나요?
사실 이 과정을 이해하면 퓨즈 선정 방법에서 왜 용량과 속도가 그렇게 중요한지 자연스럽게 납득이 됩니다.

2-1) 퓨즈의 내부 구조

2-2) 퓨즈 동작 원리

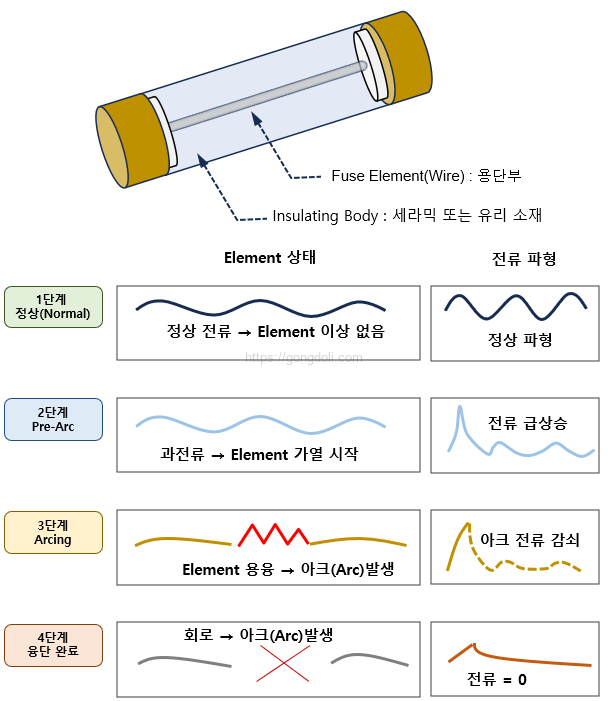

먼저 퓨즈 선정 방법을 이해하기 위해, 퓨즈 내부 구조부터 이해 해야합니다.
구조는 생각보다 단순합니다.
크게 접속부, 절연용기, Element(용단부) 이렇게 세 가지로 구성됩니다.

접속부는 회로와 연결되는 금속 단자입니다.
퓨즈 선정 방법에서 이 부분은 전류 용량과 접촉 신뢰성에 영향을 주기 때문에 단순해 보여도 중요한 요소입니다.

절연용기는 세라믹이나 유리 소재로 만들어진 몸통입니다.
단순히 외형을 잡아주는 역할이 아니라, 퓨즈가 끊어질 때 발생하는 아크와 열, 압력을 외부로 새지 않게 막아주는 역할을 합니다.
퓨즈 선정 방법에서는 차단 용량과 안전성을 판단할 때 반드시 고려해야 하는 부분입니다.

그리고 가장 핵심은 내부에 들어 있는 Element(용단부)입니다.
구리, 은, 아연과 같은 저융점 금속으로 만들어진 가느다란 도체로, 실제로 과전류가 흐르면 이 부분이 녹으면서 회로를 차단합니다.
즉, 퓨즈 선정 방법의 본질은 이 Element가 어떤 전류에서, 어떤 속도로 끊어지도록 설계되었는지를 이해하는 데 있습니다.

결국 퓨즈 선정 방법은 단순히 정격 전류만 보는 것이 아니라, 이 세 가지 구조가 어떻게 동작하면서 회로를 보호하는지를 함께 이해하는 것이 핵심입니다.

2-2-1) 정상 (Normal)

정상 전류가 흐를 때 Element는 아무 문제 없이 전류를 통과시킵니다.
발열이 있긴 하지만 방열이 되는 수준이라 온도가 크게 올라가지 않습니다. 이 상태에서 퓨즈는 그냥 도선이나 다름없습니다.

2-2-2) Pre-Arc (용단 직전)

과전류가 흐르기 시작하면 상황이 달라집니다.
전류가 커질수록 발열량은 전류의 제곱에 비례해서 늘어납니다. 전류가 2배가 되면 열은 4배가 됩니다.
Element 온도가 서서히 오르기 시작하고, 금속이 팽창하면서 저항도 함께 올라갑니다.
눈에 보이는 변화는 없지만 내부적으로 이미 용단을 향해 가고 있는 단계입니다.

2-2-3) Arcing (아크 발생)

Element 온도가 용융점을 넘어서는 순간, 금속이 녹아서 끊어집니다.
그런데 여기서 바로 회로가 차단되는 게 아닙니다.
끊어진 틈 사이에서 아크(Arc) 라는 불꽃 방전이 발생합니다.
쉽게 말하면 공기가 전도체가 되어 전류가 계속 흐르려는 현상입니다.
이때 절연용기가 중요한 역할을 합니다.
내부의 실리카 모래(Filler)나 세라믹이 아크 에너지를 흡수하고 빠르게 소호시킵니다.
절연용기가 없으면 아크가 외부로 튀어나와 2차 사고로 이어질 수 있습니다.

2-2-4) 용단 완료 (Circuit Open)

아크가 완전히 소호되면 회로가 최종 차단됩니다.
전류는 0이 됩니다. 이 순간부터 퓨즈는 더 이상 제 역할을 할 수 없고, 반드시 새것으로 교체해야 합니다.
여기서 한 가지 알아두면 좋은 게 있습니다.
퓨즈가 끊어지기까지 걸리는 시간은 과전류의 크기에 따라 달라집니다.
전류가 정격의 2배 정도면 몇 초에서 몇 분이 걸릴 수도 있고, 단락처럼 수십 배가 흐르면 1/4 사이클(0.005초) 이내에 끊어지기도 합니다.
이 특성이 바로 다음에 다룰 퓨즈 선정 방법에서 핵심 판단 기준이 됩니다.
어떤 부하에 어떤 특성의 퓨즈를 써야 하는지가 여기서 갈립니다.

3. 과전류의 2가지 종류

올바른 퓨즈 선정 방법을 적용하려면 이 섹션이 제일 중요합니다.
퓨즈가 어떤 상황에서 동작해야 하는지를 먼저 알아야 어떤 퓨즈를 골라야 하는지가 결정되기 때문입니다.
과전류(Over Current)는 크게 두 가지로 나뉩니다.
과부하(Overload) 와 단락(Short-circuit) 입니다.
이름은 비슷해 보여도 발생 원인, 전류 크기, 위험도가 완전히 다릅니다.

3-1) 과부하(Overlaod)

과부하는 쉽게 말해 전기 기기를 허용치 이상으로 억지로 넣는 상황입니다.
멀티탭 하나에 에어컨, 전자레인지, 청소기를 동시에 꽂는 것처럼 말입니다.
회로가 감당할 수 있는 전류보다 더 많이 흐르지만, 단락처럼 순식간에 터지는 게 아니라 서서히 열이 쌓입니다.
전류는 정격의 2~10배 수준으로 증가하고, 그 상태가 수 분에서 수십 분 이상 지속되면 전선 피복이 녹거나 기기가 손상됩니다.
그 이후 화재로 이어지는 경우가 많습니다.

과부하의 핵심은 경로가 정상이라는 점입니다.
전류가 흐르는 길 자체는 멀쩡합니다.
단지 그 길로 너무 많은 전류가 흐를 뿐입니다.
그래서 아래 그림에서 보시는 것처럼 정상 회로 경로 안에서 부하가 하나씩 추가되면서 합산 전류가 정격을 초과하는 방식으로 발생합니다.

3-2) 단락(Short-Circuit)

단락은 완전히 다른 차원의 문제입니다.
과부하가 열이 서서히 쌓이는 과정이라면, 단락은 폭발에 가깝습니다.
전선 피복이 벗겨져서 두 도선이 직접 닿거나, 기기 내부에서 합선이 발생하면 전류가 부하를 거치지 않고 최단 경로로 직접 흐르기 시작합니다.

저항이 거의 0에 가까워지니 전류는 이론적으로 무한대까지 치솟습니다.
실제로는 전원의 내부 저항이 있기 때문에 무한대까지 가지는 않지만, 정격 전류의 수십 배에서 수백 배까지 순식간에 올라가는 건 맞습니다.

다이어그램에서 보이는 것처럼 단락 전류는 부하 쪽 정상 경로를 완전히 무시하고, 단락 지점에서 바로 전원으로 돌아오는 경로를 택합니다. 그 경로에서 발생하는 열과 아크는 매우 강렬해서 케이블이 순식간에 타버리거나 기기가 폭발하듯 손상될 수 있습니다.

3-3) 구분하는 이유?

과부하와 단락은 발생 원인도 다르고 전류 크기도 완전히 다릅니다.
당연히 이에 대응하는 퓨즈의 동작 방식도 달라야 합니다.

구분	과부하 (Overload)	단락 (Short-circuit)
전류 크기	정격의 2~10배	정격의 10배 이상
발생 속도	서서히 증가	순식간
전류 경로	정상 경로 내	정상 경로 외부
위험 양상	열 축적 → 화재	즉각적 아크·폭발
필요한 퓨즈 반응	일정 시간 후 용단	즉시 차단

예를 들어 모터는 기동할 때 순간적으로 정격의 6~8배 전류가 흐릅니다.
이게 단락이 아니라 정상적인 기동 특성입니다.
이 상황에서 퓨즈가 너무 민감하게 반응해 바로 끊어버리면 모터가 아예 켜지지 않습니다.
반대로 너무 둔하게 반응하면 실제 단락이 생겼을 때 제때 차단을 못 합니다.

결국 퓨즈 선정 방법에서 가장 먼저 확인해야 하는 것이 바로 이겁니다.
내 회로에서 예상되는 과전류가 과부하인지 단락인지, 아니면 둘 포함되는 것인지를 파악해야 그에 맞는 퓨즈 종류를 고를 수 있습니다.
이 판단이 틀리면 퓨즈가 필요할 때 동작하지 않거나, 멀쩡한 상황에서 쓸데없이 끊어지는 문제가 생깁니다.

4. 퓨즈의 종류

앞에서 과부하와 단락이 완전히 다른 성격의 과전류라는 걸 확인했습니다.
그렇다면 당연히 퓨즈도 상황에 맞게 골라야 합니다.
퓨즈 선정 방법에서 종류 선택이 가장 먼저 결정해야 할 항목인 이유가 여기에 있습니다.
퓨즈 종류는 크게 세 가지로 나뉩니다.

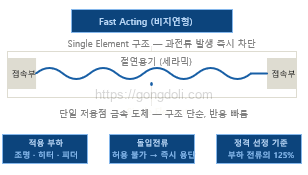

4-1) Fast Acting(비지연형)

Fast Acting 퓨즈는 이름 그대로 빠르게 동작하는 퓨즈입니다.
내부는 단순한 단일 Element 구조로 되어 있고, 과전류가 흐르는 순간 거의 지체 없이 끊어집니다.
조명, 히터, 피더 회로처럼 기동할 때 돌입전류가 없는 부하에 적합합니다.
전류가 커지면 즉시 반응해야 하는 상황에서는 탁월한 선택입니다.

반대로 모터처럼 순간적으로 전류가 치솟는 기기에 쓰면 기동할 때마다 끊어지는 문제가 생깁니다.
퓨즈 선정 방법에서 Fast Acting을 선택할 때는 부하에 돌입전류가 있는지 반드시 먼저 확인해야 하는 이유입니다.
정격 용량 선정 기준은 부하 전류의 125% 입니다.

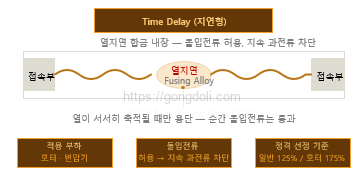

4-2) Time Delay (지연형)

Time Delay 퓨즈는 퓨즈 선정 방법에서 매우 중요한 유형 중 하나입니다.
Time Delay 퓨즈는 순간적인 돌입전류는 허용하되, 과전류가 일정 시간 이상 지속되면 그때 차단합니다.
내부에 열지연 합금(Fusing Alloy)이 들어 있어서 짧은 순간의 전류 상승에는 버텨주는 구조입니다.

모터를 예로 들면, 기동할 때 정격의 6~8배 전류가 순간적으로 흐르지만 이건 정상적인 현상입니다.
Time Delay 퓨즈는 이 순간을 그냥 통과시키고, 이후 전류가 안정되면 정상 동작합니다.
그러다 진짜 과부하 상황이 와서 높은 전류가 계속 흐르면 그때 용단됩니다.
정격 용량은 모터 기동 부하 기준 총 부하의 175% 로 선정하고 일반 부하에서는 125% 기준이 적용됩니다.

결론적으로 Time Delay 퓨즈는 돌입전류가 존재하는 시스템에서 필수적인 선택 요소이며, 퓨즈 선정 방법의 핵심은 부하의 특성과 시간-전류 특성을 함께 고려하는 것이라고 이해하면 됩니다.

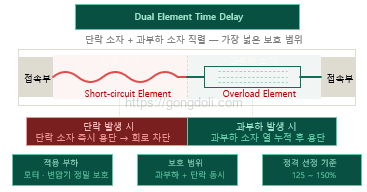

4-3) Dual Element Time Delay

Dual Element 퓨즈는 이름처럼 소자가 두 개입니다.
단락 소자(Short-circuit Element) 와 과부하 소자(Overload Element) 가 직렬로 연결된 구조입니다.

단락이 발생하면 단락 소자가 즉시 끊어집니다.
과부하가 지속되면 과부하 소자가 열을 누적하다가 용단됩니다.
두 상황을 각각 다른 소자가 담당하기 때문에 보호 범위가 가장 넓습니다.

모터나 변압기처럼 기동 돌입전류가 있으면서 동시에 단락 보호도 필요한 회로에 가장 적합한 선택입니다.
정격 용량 기준은 125~150% 로, Fast Acting의 300%나 Time Delay의 175%보다 훨씬 낮습니다.
보호가 더 정밀하다는 의미입니다.

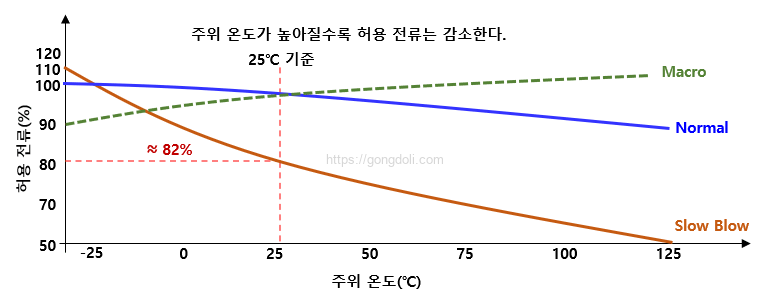

4-4) 온도와 퓨즈

위 그래프에서 한 가지 꼭 짚고 넘어가야 할 부분이 있습니다.
퓨즈의 정격전류는 25°C 기준으로 표시됩니다.
그런데 실제 설비는 40°C, 60°C, 심한 경우 그 이상의 환경에서 운전되는 경우가 많습니다.

온도가 올라가면 허용 전류는 내려갑니다.
그래프를 보면 Slow Blow 계열은 온도 상승에 특히 민감하게 반응합니다.
25°C에서 이미 정격의 82% 수준에서 동작하고, 고온 환경에서는 그보다 훨씬 낮아집니다.
반면 Normal 계열은 비교적 평탄한 특성을 보입니다.
퓨즈 선정 방법에서 온도를 무시하고 카탈로그 정격만 보고 선정하면, 실제 운전 환경에서 예상보다 일찍 용단되는 문제가 생깁니다.

구분	Fast Acting	Time Delay	Dual Element
보호 대상	과부하 + 단락	과부하 + 단락	과부하 + 단락
돌입전류 허용	불가	가능	가능
주요 적용	조명, 히터, 피더	모터, 변압기	모터, 변압기 정밀 보호
정격 용량 기준	부하의 125%	일반 125% / 모터 175%	125~150%
보호 정밀도	보통	보통	우수

세 가지 모두 보호 대상은 같습니다.
차이는 보호 대상이 아니라 돌입전류 허용 여부와 동작 속도입니다.
이 점이 퓨즈 선정 방법에서 종류를 구분하는 실질적인 기준입니다.

5. 퓨즈 선정 방법

종류를 골랐다면 이제 용량을 정해야 합니다.
퓨즈 선정 방법에서 계산 실수가 가장 많이 나오는 단계이기도 합니다

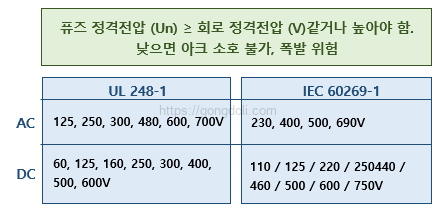

5-1) Step1 – 정격 전압 선정

정격전압 선정은 사실 그렇게 복잡하지 않습니다.
핵심은 딱 하나입니다.

퓨즈의 정격전압은 회로 전압보다 같거나 높아야 합니다.
낮으면 퓨즈가 끊어질 때 발생하는 아크를 제대로 소호하지 못해서 오히려 더 위험한 상황이 됩니다.

AC 회로라면 RMS 전압 기준으로, DC 회로라면 직류 전압 기준으로 선정합니다.
특히 DC 회로는 AC처럼 자연적인 제로 크로싱이 없어서 아크 소호가 더 어렵습니다.
그래서 같은 전압이라도 DC 전용 퓨즈를 써야 하는 경우가 많습니다.
국내에서 가장 많이 접하는 기준은 IEC 60269-1 입니다. AC 400V 시스템이면 400V 또는 그 이상의 정격 퓨즈를 선택하면 됩니다.

5-2) Step2 – 정격전류(In) 선정

퓨즈 선정 방법에서 가장 많이 실수하는 단계입니다.
카탈로그에 나온 정격전류를 그대로 쓰면 안 됩니다.
실제 사용 환경을 반영한 보정계수를 반드시 적용해야 합니다.

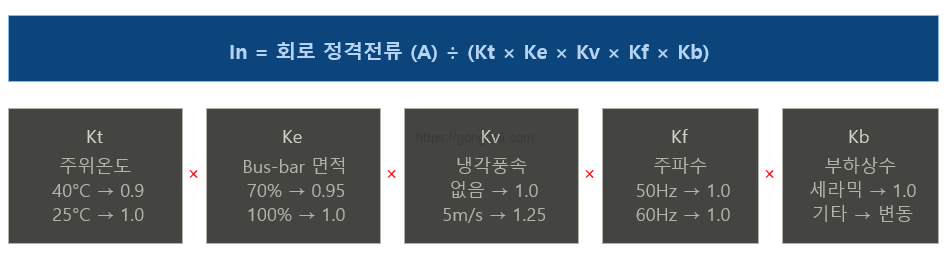

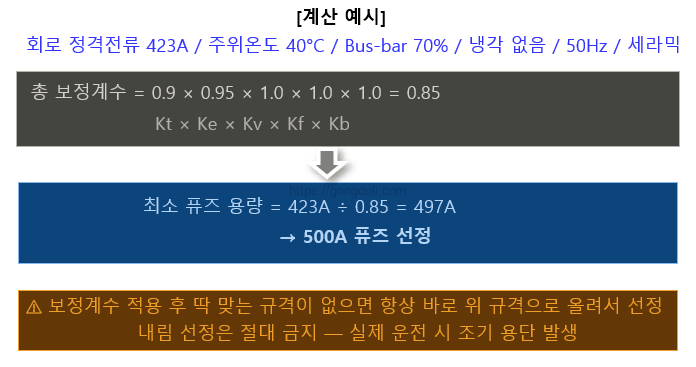

퓨즈 정격전류 (In) = 회로 정격전류 (A) ÷ 총 보정계수

보정계수는 5가지 항목을 곱해서 구합니다.

퓨즈 카탈로그에 나와 있는 정격전류는 딱 정해진 표준 조건에서 측정한 값입니다.

온도 25°C, 바람 없음, 특정 연결 방식 기준으로 측정한 수치라는 뜻입니다.
그런데 실제 현장은 어떤가요? 여름에 판넬 내부 온도가 40°C를 넘기도 하고, 설치 방식도 제각각입니다.
표준 조건과 다른 환경에서 카탈로그 수치를 그대로 쓰면 퓨즈가 예상보다 일찍 끊어지거나, 반대로 과전류에도 반응을 못 하는 상황이 생깁니다.

보정계수는 바로 이 차이를 메워주는 역할을 합니다.

Kt ： 주위온도 보정계수
가장 중요한 보정계수입니다.
퓨즈는 열로 동작하는 소자이기 때문에 주변 온도가 높을수록 같은 전류에도 더 민감하게 반응합니다.
쉽게 말해 더운 환경에서는 퓨즈가 더 빨리 끊어집니다.

40°C 환경이면 Kt = 0.9를 적용합니다.
즉 카탈로그 정격의 90%까지만 허용 전류가 나온다는 의미입니다.
판넬 내부, 여름철 옥외 설비라면 반드시 이 보정을 적용해야 합니다.
현장에서 원인 불명의 퓨즈 용단이 반복된다면 Kt를 빠뜨렸을 가능성이 높습니다.

Ke ： Bus-bar 면적 보정계수
퓨즈를 Bus-bar에 연결할 때 적용합니다.
Bus-bar 단면적이 클수록 방열이 잘 되어 퓨즈에 유리합니다.

반대로 면적이 작으면 열이 잘 빠져나가지 못해 퓨즈에 부담이 됩니다.
일반적으로 Bus-bar 면적이 70% 수준이면 Ke = 0.95를 적용합니다.
100% 기준(1.3A/mm²)으로 설계된 경우에는 Ke = 1.0입니다.

Kv ： 냉각풍속 보정계수
냉각팬이나 강제 통풍이 있는 환경에서는 퓨즈 주변 열이 더 잘 빠져나가므로 허용 전류가 늘어납니다.
냉각이 전혀 없는 일반 환경에서는 Kv = 1.0입니다. 5m/s 강제 통풍이면 약 1.25까지 올라갑니다.

실내 배전반처럼 자연 통풍 환경에서는 대부분 1.0으로 적용합니다.
인버터 판넬처럼 냉각팬이 돌아가는 환경이라면 팬 풍속을 확인해서 적용하면 용량을 조금 줄일 수 있습니다.

Kf ： 주파수 보정계수
50Hz와 60Hz에서는 둘 다 1.0입니다.
1,000Hz 이상의 고주파 환경에서는 표피효과(Skin Effect)로 인해 Element의 유효 저항이 올라가고 발열이 증가합니다.
고주파 인버터 출력단이나 특수 전원 환경이 아니라면 일반적으로 1.0으로 처리합니다.

Kb ： 퓨즈 부하상수
퓨즈 자체의 재질과 구조에 따른 보정입니다.
세라믹 퓨즈는 Kb = 1.0이 기본입니다.
제조사 데이터시트에 별도 값이 명시된 경우에는 그 값을 따릅니다.
실무에서는 대부분 세라믹 타입을 쓰므로 1.0으로 적용하는 경우가 많습니다.

5-3) Step3 – 차단용량(Interrupting Rating, IR) 확인

차단용량은 퓨즈 선정 방법에서 가장 많이 놓치는 항목입니다.
정격전압이나 정격전류는 꼼꼼히 확인하면서 차단용량은 그냥 지나치는 경우가 현장에서 생각보다 많습니다.
그런데 이게 틀리면 단순히 퓨즈가 안 끊어지는 게 아니라 퓨즈 자체가 폭발하는 상황이 생깁니다.

차단용량(IR)이란 정확히 무엇일까요?
퓨즈가 정격전압에서 안전하게 차단할 수 있는 최대 전류입니다.
예를 들어 IR = 10,000A라고 표시된 퓨즈는 최대 10,000A까지의 단락전류를 끊을 수 있다는 뜻입니다.
여기서 핵심은 “안전하게” 라는 표현입니다.
10,000A를 넘는 단락전류가 흐르면 퓨즈가 끊어지기는 하는데, 그 과정에서 퓨즈 내부에 발생하는 아크 에너지가 너무 커서 절연용기가 버티질 못합니다.
결국 퓨즈가 터지면서 주변 설비까지 손상시킵니다.
이게 바로 차단용량이 부족할 때 생기는 일입니다.

먼저 가용 단락전류(SCCR)를 파악해야 합니다.
퓨즈 선정 방법에서 차단용량을 확인하려면 내 회로에서 실제로 얼마나 큰 단락전류가 흐를 수 있는지를 먼저 알아야 합니다.

이것을 가용 단락전류(SCCR, Short Circuit Current Rating) 또는 Available Fault Current 라고 합니다.
가용 단락전류는 전원 용량과 계통 임피던스로 결정됩니다.
변압기 용량이 크고 임피던스가 낮을수록 단락전류가 커집니다.

대형 공장이나 빌딩처럼 변압기 용량이 큰 곳에서는 수만 암페어에서 수십만 암페어까지 가용 단락전류가 발생할 수 있습니다.
계산이 복잡하다면 전력 공급사나 변압기 제조사에서 임피던스 데이터를 받아 계산하거나, 전기 설계 소프트웨어를 활용하는 것이 일반적입니다.

선정 원칙은 단순합니다

퓨즈 IR ≥ 회로의 가용 단락전류(SCCR)

이게 전부입니다.
퓨즈의 차단용량이 가용 단락전류보다 같거나 커야 합니다.
그런데 현실에서는 이 원칙이 잘 안 지켜지는 경우가 있습니다.

가장 흔한 패턴이 이렇습니다.
기존에 변압기를 교체하면서 용량을 키웠습니다.
변압기가 커지면 가용 단락전류도 같이 커집니다.
그런데 퓨즈는 예전 것을 그대로 쓰고 있는 상황입니다.
퓨즈의 IR은 그대로인데 실제 단락전류는 이미 그걸 초과해 있는 겁니다.
이런 경우가 실제 현장에서 꽤 자주 발생합니다.

Class H 퓨즈가 위험한 이유
국내외에서 오래된 설비에 아직도 Class H 퓨즈가 달려 있는 경우를 볼 수 있습니다.
이 퓨즈의 차단용량은 고작 10,000A입니다.

그런데 웬만한 산업 현장의 가용 단락전류는 이미 25,000A~50,000A를 넘기 때문에 사실상 보호 기능이 없는 거나 마찬가지입니다.
반면 현대의 한류형 퓨즈는 IR이 200,000A~300,000A에 달합니다.
가용 단락전류가 아무리 커도 안전하게 차단할 수 있습니다.

5-4) Setp4 – 한류(Current-Limiting) 특성 확인

퓨즈 선정 방법의 마지막 단계입니다.
앞에서 전압, 전류, 차단용량을 다 확인했는데 왜 한류 특성까지 봐야 하냐고 생각할 수 있습니다.
그런데 이게 빠지면 퓨즈가 끊어지더라도 그 사이에 후단 기기가 이미 손상되는 상황이 생깁니다. 끊기는 했는데 이미 늦게 되는 겁니다.

한류가 뭔지부터 이해해야 합니다.
단락이 발생하는 순간을 생각해 보겠습니다.
전류가 폭발적으로 치솟기 시작합니다.
이 전류가 정점(Peak)까지 올라가는 데 걸리는 시간이 대략 반 사이클, 약 0.01초입니다.

60Hz 기준으로는 약 0.0083초입니다.
비한류형 퓨즈는 이 전류가 어느 정도 올라간 다음에야 끊어집니다.
끊어지기까지 2.5 사이클 정도 걸리는데, 그 동안 큰 전류가 후단 기기를 계속 통과합니다.

모터, 케이블, 변압기가 그 에너지를 다 받아내야 합니다.
한류형(Current-Limiting) 퓨즈는 다릅니다.
전류가 정점에 도달하기 전, 1/2 사이클 이내에 먼저 끊어버립니다.
전류가 채 올라가기도 전에 차단하는 겁니다.
그러니까 후단 기기에 도달하는 전류 자체가 처음부터 작습니다.

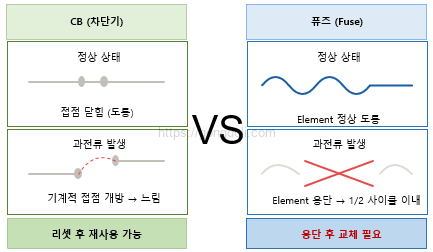

6. CB(차단기) vs 퓨즈, 무엇을 선택?

퓨즈 선정 방법을 익혔다면 자연스럽게 드는 질문이 있습니다.
그래서 CB 대신 퓨즈를 써야 하나요?
현장에서 정말 많이 받는 질문입니다.
결론부터 말씀드리면 둘 중 어느 게 무조건 낫다는 답은 없습니다.
상황마다 다릅니다. 각각의 특성을 제대로 알고 있어야 올바른 선택이 가능합니다.

CB는 과전류가 감지되면 내부 기계 장치가 작동해서 접점을 강제로 열어버립니다.
스프링과 트립 메커니즘이 복잡하게 얽혀 있어서 동작하기까지 일정 시간이 걸립니다.
반면 퓨즈는 열에 의해 금속이 녹으면서 끊어지는 물리적 현상이기 때문에 기계 장치가 개입할 여지가 없습니다.
그냥 녹으면 끝입니다.이 차이가 동작 속도, 차단용량, 한류 효과 전부에 영향을 미칩니다.

아래 표만 보면 퓨즈가 압도적으로 유리해 보이는데, 그렇게 단순하지 않습니다.

비교 항목	CB (차단기)	퓨즈(Fuse)
차단용량	상대적으로 낮음	최대 200kA 이상
동작 시간	기계적 구조로 느림	1/2 사이클 이내
재사용	가능 (리셋)	불가 (교체)
한류 효과	낮음	우수
선택 차단성	상위 차단기 오동작 위험	해당 구간만 차단
유지보수	주기적 점검 필요	용단 시 교체만
비용	초기 비용 높음	초기 비용 낮음

① 차단용량 — 대형 설비라면 퓨즈가 답

CB의 차단용량은 일반적으로 수만 암페어 수준입니다.
반면 현대 한류형 퓨즈는 200kA 이상입니다.
대형 변압기가 있는 공장이나 빌딩처럼 가용 단락전류가 크게 나오는 곳에서는 CB만으로는 차단용량이 부족한 경우가 생깁니다.
이런 환경에서 퓨즈 선정 방법을 올바르게 적용해서 퓨즈를 쓰면 보호 수준이 확실히 올라갑니다.

② 동작 시간 — 퓨즈가 압도적으로 빠릅니다

CB는 과전류를 감지한 뒤 기계적인 트립 메커니즘이 작동해서 접점이 열리기까지 시간이 걸립니다.
아무리 빠른 CB도 퓨즈의 물리적 용단 속도를 따라올 수는 없습니다.
단락처럼 순식간에 큰 전류가 흐르는 상황에서는 이 속도 차이가 후단 기기 보호에 결정적인 영향을 줍니다.

③ 재사용 — CB가 유리한 유일한 영역

CB는 트립된 후 원인을 해결하고 리셋 버튼만 누르면 다시 씁니다.
퓨즈는 한 번 끊어지면 반드시 교체해야 합니다.
트립이 자주 발생하는 환경, 예를 들어 시험 설비나 개발 라인처럼 단락이 빈번하게 일어나는 곳에서는 매번 퓨즈를 교체하는 게 번거롭고 비용도 누적됩니다.
이런 환경에서는 CB가 현실적으로 유리합니다.

그런데 여기서 한 가지 짚고 넘어가야 할 게 있습니다.
퓨즈가 자주 끊어진다면 그게 퓨즈의 문제가 아닙니다.
회로에 반복적인 문제가 있다는 신호입니다.
이 상황에서 CB를 쓰면 원인 파악 없이 계속 리셋만 하게 되어 근본 문제를 방치하는 결과가 되기도 합니다.

④ 선택 차단성 — 퓨즈가 훨씬 유리합니다

선택 차단성은 퓨즈 선정 방법에서 계통 전체를 설계할 때 특히 중요한 개념입니다.
쉽게 설명하면 이렇습니다.
30A 퓨즈가 담당하는 구간에서 고장이 생겼을 때 30A 퓨즈만 끊어지고 상위 125A 퓨즈와 나머지 회로는 멀쩡히 돌아가야 한다는 겁니다.

CB로 구성된 계통에서는 이게 쉽지 않습니다.
CB는 동작 시간이 겹치는 구간이 있어서 하위 CB가 고장전류를 끊기 전에 상위 CB가 먼저 트립되어 버리는 경우가 생깁니다.
공장 전체 라인이 내려가는 상황이 여기서 나옵니다.
반면 퓨즈는 동일 Class 내에서 2:1 용량비율만 지키면 선택 차단성이 자연스럽게 확보됩니다.
하위 퓨즈가 훨씬 빠르게 동작해서 상위 퓨즈가 개입할 틈을 주지 않습니다.

⑤ 유지보수 — 생각보다 CB가 더 손이 많이 갑니다

CB는 재사용이 가능하다는 장점이 있지만, 접점 마모와 기계적 열화 때문에 주기적인 점검이 필요합니다.
특히 대전류를 차단한 이후에는 접점 상태를 반드시 확인해야 합니다.
반면 퓨즈는 정상 동작 중에는 사실상 유지보수가 필요 없습니다.
용단되면 교체만 하면 됩니다.

⑥ 그럼 어떤 상황에서 무엇을 선택해야 하나?

솔직히 말씀드리면 이 질문의 답은 현장 상황에 따라 다릅니다.
다만 퓨즈 선정 방법을 적용할 때 판단 기준이 될 수 있는 기준을 정리하면 이렇습니다.

퓨즈가 유리한 상황은 가용 단락전류가 크고 후단 기기 보호가 중요한 경우입니다.
제철소, 조선소, 대형 데이터센터처럼 변압기 용량이 크고 단락전류가 수만 암페어를 넘는 환경에서는 퓨즈가 압도적으로 유리합니다.
또한 선택 차단성이 중요한 계통, 즉 한 구간에 문제가 생겨도 나머지 설비는 계속 돌아가야 하는 생산 라인에서도 퓨즈가 맞습니다.
초기 비용이 중요한 곳에서도 퓨즈가 경쟁력 있습니다.

CB가 유리한 상황은 트립 후 즉각적인 재투입이 필요한 경우입니다.
시험 설비, 개발 환경, 혹은 운전 중 빈번하게 리셋이 필요한 설비라면 CB가 현실적입니다.
또한 트립 이력을 전자적으로 기록하고 모니터링해야 하는 스마트 판넬에서는 CB의 통신 기능이 퓨즈보다 유리합니다.

현장에서 가장 많이 쓰는 방식은 사실 조합입니다.
메인 라인에는 퓨즈로 차단용량을 확보하고, 빈번하게 조작이 필요한 분기 라인에는 CB를 쓰는 구성입니다.
퓨즈 선정 방법을 제대로 이해하고 있으면 이런 조합 설계도 어렵지 않게 할 수 있습니다.
