1. SCR(사이리스터)란 무엇인가
SCR(Silicon Controlled Rectifier)은 전력 제어용 반도체 스위치로, 대전류와 고전압을 제어하기 위해 사용되는 대표적인 소자입니다.
4층 PNPN 구조를 가진 3단자 소자로 Anode, Cathode, Gate로 구성되며, 일반 다이오드와 달리 Gate 신호를 이용해 전도 상태를 제어할 수 있다는 점이 특징입니다.
SCR 동작 원리의 핵심은 Gate에 짧은 트리거 신호를 주면 도통 상태로 전환되며, 이후 Gate 신호가 없어도 계속 켜진 상태를 유지하는 Latch 특성입니다.
이러한 특성 때문에 SCR은 단순 스위칭 소자가 아니라 “한 번만 톡톡 두드리면 계속 켜져 있는 똑똑한 전기 스위치”로 이해하시면 됩니다.
집에 있는 일반 전등 스위치는 스위치를 올리면 불이 켜지고 내리면 꺼지지만, SCR은 작은 버튼(Gate)을 딱 한 번만 누르면 그 후로는 버튼을 뗐어도 계속 켜진 상태로 있다. 전기가 완전히 끊어지거나 전류가 0이 되어야만 다시 꺼지게 됩니다.
이 스위치는 세 개의 다리를 가지고 있는데, Anode(애노드)는 전기가 들어오는 큰 문이고, Cathode(캐소드)는 전기가 나가는 문이며, Gate(게이트)는 “지금 켜져!”라고 명령하는 작은 버튼이라고 생각하시면 됩니다.
SCR 동작 원리 덕분에 전철이 출발할 때 부우웅 하는 큰 소리를 내고, 용접할 때 짜작짜작 불빛을 내며, 공장 대형 모터를 켤 때처럼 엄청 큰 전류를 제어할 수 있는 겁니다. 즉, 작은 Gate 신호 하나로 수천 암페어를 오랫동안 컨트롤할 수 있습니다.
1957년에 처음 개발된 이래로 지금도 전 세계 공장과 전철에서 열심히 일하고 있는 전설의 스위치라고 생각하시면 됩니다.
- 연관 참조 : MOSFET 동작 원리, 트랜지스터 분류,구조, N-ch 동작 원리,특성
- 연관 참조 : 다이오드 클리핑 회로, 동작 원리, 바이어스 클리핑 회로, 제너 클리핑 회로
- 연관 참조 : NPN이란?, NPN 트랜지스터 동작 원리, 구성, 예제 2문제, 장.단점
2. PNPN 4층 구조와 SCR 동작 원리
SCR은 내부적으로 두 개의 트랜지스터가 결합된 구조로 설명할 수 있습니다.
Gate에 전류가 흐르면 내부 피드백 작용이 발생하고 두 트랜지스터가 서로를 구동하면서 빠르게 포화 상태로 들어갑니다.
이때 SCR은 완전히 ON 상태가 됩니다.
(그림: SCR의 PNPN 구조와 트랜지스터 등가 회로)
그림에서 왼쪽은 SCR의 PNPN 구조를 보여주고 있으며, 오른쪽은 이를 두 개의 트랜지스터로 등가 표현한 것입니다.
그림에서 보시다시피 Q1과 Q2가 서로 연결되어 있습니다.
이 연결이 SCR 동작 원리의 비밀입니다.
평소 상태 (OFF 상태)
- 애노드(+), 캐소드(-) 전압 걸려도 전류가 흐르지 않습니다.
- 왜냐? → Q1, Q2 둘 다 꺼져있기 때문입니다.
- J₂ 접합이 역방향 바이어스로 차단하고 있기 때문입니다.
Gate 트리거 순간 (SCR 동작 원리 발동)
- Gate에 짧은 펄스 → Q1이 켜짐
- Q1 켜지면 → Q2 베이스에 전류 전달 → Q2도 켜짐
- Q2 켜지면 → 다시 Q1 베이스에 전류 전달
→ 서로 계속 켜주는 피드백(Latch) 발생!
이러한 특성 때문에 SCR은 단순 스위치가 아니라 전력 제어용 래치 스위치로 사용된다.
위의 그림 하나로 SCR의 모든 구조와 동작 원리가 완벽히 설명됩니다.
PNPN 4층 → 3개 접합 → Q1Q2 래치 → Gate 트리거로 J₂ 항복, 이게 바로 SCR 동작 원리의 전부라고 생각합니다.
다이오드와의 차이는 명확합니다.
다이오드는 2층(PN) 구조로 순방향 바이어스만 되면 즉시 도통하지만, SCR은 4층 구조이므로 순방향 바이어스 상태에서도 게이트 트리거 없이는 차단 상태를 유지하게 됩니다.
트랜지스터(BJT)와의 차이 또한, BJT는 3층 구조로 베이스 전류에 비례하여 아날로그적 증폭이 가능하지만, SCR은 온/오프의 두 가지 상태만 존재하는 쌍안정(Bistable) 래치 소자입니다.
BJT는 베이스 전류를 제거하면 꺼지지만, SCR은 한 번 켜지면 게이트 신호를 제거해도 자체적으로 도통을 유지하게 됩니다.
3. 래치 동작의 핵심
SCR이 “한 번 켜지면 꺼지지 않는” ,왜 게이트 신호를 떼도 계속 켜져 있는지에 대해 설명 드리겠습니다.
SCR 내부는 아래 그림처럼 두 개의 트랜지스터(TR1, TR2)가 서로를 “켜주는” 연결 상태입니다.
SCR 동작 원리 3단계
- 1단계: Gate 신호 인가 (문 열기)
먼저 Gate에 전류를 인가해줍니다.
그러면 TR2(NPN 트랜지스터)가 먼저 깨어납니다.
TR2가 켜지면서 TR1(PNP)의 베이스로 전류가 갑니다. - 2단계: 서로 깨우기 (재생적 정귀환,Regenerative Positive Feedback)
TR1이 깨어나면 이번엔 TR2의 베이스로 전류를 돌려줍니다.
TR2가 더 강하게 켜지고, 다시 TR1을 깨웁니다.
이게 대략 0.1us 만에 왕복 반복됩니다. - 3단계: 스스로 유지 (래치 상태)
이제 두 트랜지스터가 서로를 완전히 포화시켜서, Gate 전류를 완전히 뗐어도 서로 계속 깨우는 상태가 됩니다.
마치 문을 잠가놓고 열쇠를 뺀 것과 같습니다.
SCR 동작 원리를 수식으로 표현하면
Ia = (α₂·Ig + Ic₁ + Ic₂) / [1 − (α₁ + α₂)]
- 여기서
- α₁ + α₂ ≥ 1 이 되면 분모가 0 → 애노드 전류(Ia)가 무한대!
- Gate 전류(Ig)가 트리거 역할만 하고, 이후 내부 재생 루프가 스스로 유지합니다.
이것이 바로 “Latch”라는 이름의 유래입니다.
문 잠금장치에 비유한 이유를 아시겠죠?
한 번 잠가놓으면 스스로 잠긴 채로 있습니다!
즉, 핵심은 TR1→TR2→TR1의 순환 피드백이 SCR 동작 원리의 본질입니다.
Gate는 그 순환을 시작만 시키고 나면 필요 없습니다!
4. SCR 게이트 트리거 및 다양한 턴온 방법
SCR을 이해할 때 가장 핵심은 SCR 동작 원리가 “한 번 켜지면 전류가 유지되는 한 계속 도통한다”는 점입니다.
이 특성을 기준으로 게이트 트리거, 턴온 방법, 래칭·홀딩 전류, 턴오프 방식까지 연결해서 보면 전체 흐름이 훨씬 명확해집니다.
4-1) 게이트 트리거 매커니즘
앞서 얘기했듯이 SCR 동작 원리는 애노드가 양(+)이고 캐소드가 음(-) 상태에서, 게이트에 짧은 양(+) 전류를 넣어주면 내부 PNPN 구조 중 가운데 접합이 깨지면서 전류가 흐르기 시작합니다.
이때 내부에서는 트랜지스터 두 개가 서로 피드백을 걸어주는 재생 작용(regeneration) 이 발생합니다.
즉,
- 게이트 → 캐리어 주입
- 내부 전류 증가 → 다시 캐리어 증가
- 결국 전체가 도통 상태
이 과정이 바로 SCR 동작 원리에서 말하는 래칭(latching) 입니다.
| 항목 | 의미 | 전형적인 범위 |
|---|---|---|
| 게이트 트리거 전류 (IGT) | SCR을 켜기 위한 최소 게이트 전류 | 소형: 2mA / 전력용: 50~150mA |
| 게이트 트리거 전압 (VGT) | 게이트-캐소드 순방향 전압 | 0.6 ~ 3V |
| 산업용 대표 값 | 일반적인 설계 기준 | VGT≈1.5V, IGT≈50mA |
온도가 올라가면 IGT와 VGT는 감소합니다. 즉, 고온일수록 SCR이 더 쉽게 켜짐 → 오동작 가능성 증가하므로 주의 필요
4-2) SCR 턴온 방법
SCR 동작 원리에서는 게이트 트리거가 가장 정상적인 방법이지만, 실제로는 여러 가지 턴온 방식이 존재합니다.
| 턴온 방식 | 설명 | 특징 |
|---|---|---|
| 게이트 트리거 | 게이트 전류 인가 | 가장 안정적 |
| 전압 트리거 | 브레이크오버 전압 초과 | 의도치 않은 턴온 가능 |
| dv/dt 트리거 | 애노드 전압 급변 | 노이즈에 취약 |
| 온도 트리거 | 누설전류 증가 | 고온 환경 위험 |
| 광 트리거 | 빛으로 캐리어 생성 | LASCR 전용 |
설계에서 반드시 기억해야 할 SCR 동작 원리 포인트는dv/dt와 전압 트리거는 오동작 원인이 된다는 것입니다.
그래서 보통 아래 보호 회로를 넣습니다.
- RC Snubber
- Gate-Cathode 저항
- dv/dt 제한 회로
4-3) 래칭 전류와 홀딩 전류
SCR 동작 원리를 이해할 때 가장 헷갈리는 부분이 바로 이 두 개입니다.
개념 설명
- 래칭 전류 (IL)
→ 처음 켜진 후 유지되기 위한 최소 전류 - 홀딩 전류 (IH)
→ 켜진 상태를 계속 유지하기 위한 최소 전류
즉,
IL > IH 입니다.
| 항목 | 의미 | 값 범위 |
|---|---|---|
| 래칭 전류 (IL) | 턴온 직후 유지 최소 전류 | 5~150mA |
| 홀딩 전류 (IH) | 도통 유지 최소 전류 | 2~80mA |
SCR 동작 원리 흐름으로 다시 한번 살펴보면,
① 게이트 펄스 입력
게이트에 전류를 넣는 순간, SCR 내부의 PNPN 구조 중 중앙 접합이 영향을 받으면서 내부로 전하가 주입됩니다.
이때 내부적으로 두 개의 트랜지스터가 서로를 켜는 형태의 양의 피드백(재생 작용) 이 발생합니다.
즉, 작은 게이트 전류가 내부 전류 증가를 유도하는 시작점이 되는 것입니다.
이 시점에서는 아직 완전히 켜진 상태는 아니고, 켜지기 시작하는 과정이라고 보면 됩니다.
② 애노드 전류 증가
게이트로 인해 내부가 활성화되면 애노드에서 캐소드 방향으로 전류가 흐르기 시작합니다.
이 전류는 처음에는 작지만 내부 재생 작용 때문에 빠르게 증가합니다.
여기서 중요한 점은, SCR은 게이트 전류보다 애노드 전류가 더 중요하다는 것입니다.
즉, SCR이 완전히 켜졌다고 판단하는 기준은 게이트 전류가 아니라 애노드 전류 크기입니다.
③ IL 도달 → 래칭
애노드 전류가 일정 수준 이상으로 증가하면, SCR 내부의 재생 작용이 완전히 안정화됩니다. 이때 도달해야 하는 최소 전류가 바로 래칭 전류(IL) 입니다.
이 전류에 도달하면 SCR은 이제 게이트 신호가 없어도 스스로 켜진 상태를 유지할 수 있습니다.
이 상태를 래칭(latching) 상태라고 합니다.
즉, 이 시점부터는 SCR이 “자체적으로 켜져 있는 상태”가 됩니다.
④ 게이트 제거 가능
래칭 상태가 되면 게이트는 더 이상 필요하지 않습니다.
게이트 전류를 제거해도 SCR은 계속 도통 상태를 유지합니다.
이 부분이 SCR 동작 원리에서 매우 중요한 특징입니다.
MOSFET이나 BJT처럼 계속 입력 신호가 필요한 것이 아니라, 한 번 트리거만 하면 계속 켜진 상태가 유지됩니다.
⑤ IH(홀딩 전류) 이하로 떨어지면 OFF
SCR이 켜진 상태에서 애노드 전류가 계속 흐르면 도통 상태가 유지됩니다.
하지만 부하 전류가 감소하여 일정 값 이하로 떨어지면 SCR 내부 재생 작용이 더 이상 유지되지 못합니다.
이때 기준이 되는 전류가 바로 홀딩 전류(IH) 입니다.
애노드 전류가 IH보다 작아지는 순간
- 내부 캐리어가 감소하고
- 중앙 접합이 다시 차단 상태로 돌아가며
- SCR이 OFF 됩니다.
즉, SCR은 게이트가 아니라 전류로 꺼지는 소자입니다.
이렇게 이해하면 명확합니다.
4-4) 턴오프 원리 및 방법/시간
SCR 동작 원리에서 가장 중요한 특징 하나가 있습니다.
게이트로 OFF 불가능하다는 점입니다.
즉, 한번 켜지면 전류를 줄이거나 역전압을 걸어야 꺼집니다.
턴오프 방법은 자연 전환( Natural Commutation) 과 강제 전환(Forced Commutation)이 있습니다.
4-4-1) 자연 전환(Natural Commutation)
AC 회로에서 사용되는 방식입니다.
AC 전류가 0이 되는 순간, SCR 자동 OFF가 됩니다.
SCR 동작 원리에서 가장 단순한 방법입니다.
사용 예로는 위상 제어 정류기, AC 전압 조절기, 조광기 등에서 사용합니다.
4-4-2) 강제 전환(Forced Commutation)
DC 회로에서는 전류가 0이 되지 않기 때문에 인위적으로 꺼야 합니다.
| Class | 방식 | 특징 |
|---|---|---|
| Class A | 직렬 LC 공진 | 자기 전환 |
| Class B | 병렬 LC | 보조 회로 필요 |
| Class C | 보조 SCR | 역전압 인가 |
| Class D | 보조 SCR + C | 산업용 많이 사용 |
| Class E | 외부 펄스 | 펄스 변압기 사용 |
SCR 동작 원리에서는 전류를 0으로 만들거나 역전압을 인가 해야합니다. 이 두 가지 중 하나만 만족하면 OFF가 됩니다.
4-4-3) 턴오프 시간(tq)
SCR는 바로 꺼지지 않고 회복 시간이 필요합니다.
| SCR 종류 | tq |
|---|---|
| 일반 SCR | 50~200µs |
| 고속 SCR | 10~25µs |
SCR 동작 원리에서 회로 턴오프 시간 tc는 소자의 턴오프 시간 tq보다 반드시 길어야 하며, 이 조건이 만족되지 않으면 SCR이 완전히 회복되기 전에 다시 전압이 인가되어 재점호가 발생합니다.

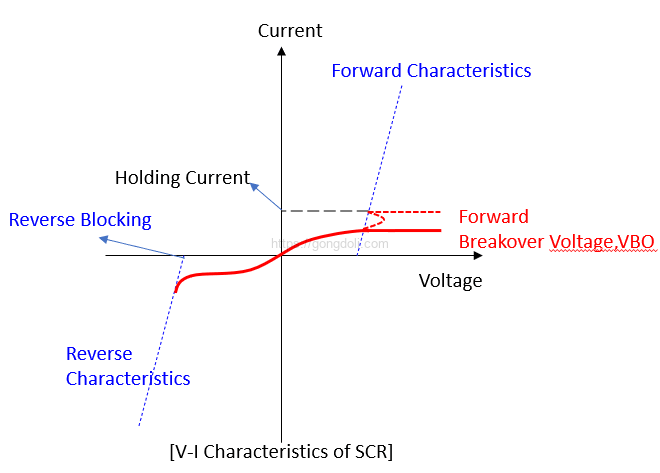

5. V-I 특성 곡선의 3가지 동작 영역
SCR을 이해할 때 반드시 봐야 하는 것이 바로 V-I 특성 곡선입니다.
이 곡선을 보면 SCR 동작 원리가 세 가지 영역으로 나뉜다는 것을 한눈에 이해할 수 있습니다.
5-1) 순방향 차단 영역 (Forward Blocking) — 아직 OFF 상태
먼저 애노드가 (+), 캐소드가 (−) 상태인데 게이트 신호가 없는 경우를 생각해 보겠습니다.
이때 내부 PNPN 구조에서 바깥쪽 접합은 켜질 준비가 되어 있지만, 가운데 접합이 역바이어스 상태라 전류가 흐르지 못합니다.
즉, 전압은 걸려 있지만 SCR은 꺼진 상태입니다.
이것이 SCR 동작 원리에서 말하는 순방향 차단 영역입니다.
이 상태에서는
- 전류 거의 흐르지 않음
- 누설 전류만 존재
- 매우 높은 임피던스
이 상태가 계속 유지되다가 애노드 전압이 순방향 브레이크오버 전압(VBO) 에 도달하면 상황이 바뀝니다.
중앙 접합에서 Avalanche 항복이 발생하면서 SCR이 갑자기 켜집니다.
여기서 중요한 SCR 동작 원리는 게이트 전류를 넣으면 VBO(순방향 브레이크오버 전압)가 낮아진다는 점입니다.
즉, 게이트 전류가 클수록 더 낮은 전압에서 SCR이 턴온됩니다.
이 원리가 바로 위상 제어(Phase Control)의 기본입니다.
5-2) 순방향 도통 영역 (Forward Conduction) — ON 상태
SCR이 게이트 트리거 또는 VBO 초과로 켜지면 세 개의 접합이 모두 도통 상태가 됩니다.
이제 SCR은 거의 다이오드처럼 동작합니다.
이때 SCR 동작 원리를 보면 특이한 점이 하나 있습니다.
전류가 많이 흐르더라도 애노드-캐소드 전압은 거의 일정하게 유지됩니다.
일반적인 값은 다음과 같습니다.
| 항목 | 값 |
|---|---|
| 도통 시 전압 강하 | 약 1 ~ 1.5V |
| 최대 전압 강하 | 약 2V |
| 동작 저항 | 1Ω 이하 |
즉, SCR이 켜지면 전압은 거의 일정하고 전류는 부하가 결정합니다.
또한 SCR 동작 원리에서 중요한 두 전류가 이 영역에서 등장합니다.
- 래칭 전류 (IL) → 처음 켜질 때 필요
홀딩 전류 (IH) → 켜진 상태 유지
즉, - IL 도달 → 완전히 ON
IH 이하 → OFF
이 기준으로 SCR의 ON/OFF 상태가 결정됩니다.
5-3) 역방향 차단 영역 (Reverse Blocking)
이번에는 극성을 반대로 생각해 보겠습니다.
캐소드가 (+), 애노드가 (−)가 되면 SCR은 역방향 전압이 걸린 상태가 됩니다.
이 경우 SCR 동작 원리를 보면 내부 접합이 두 개의 역방향 다이오드처럼 동작합니다.
그래서 역시 전류가 거의 흐르지 않습니다.
즉,
- 높은 임피던스
- 누설 전류만 존재
- OFF 상태 유지
하지만 역방향 전압이 너무 커지면 역방향 항복 전압(VBR) 을 넘게 되고 내부 접합이 파괴될 수 있습니다.
이 경우 SCR이 손상될 가능성이 큽니다.
또 하나 알아둘 SCR 동작 원리 특징은 SCR 종류에 따라 역방향 특성이 다르다는 점입니다.
| SCR 종류 | 특징 |
|---|---|
| 일반 SCR | 정방향/역방향 차단 전압 거의 동일 |
| 비대칭 SCR (ASCR) | 역방향 차단 전압 매우 낮음 |
| ASCR 사용법 | 역병렬 다이오드와 함께 사용 |
다시 얘기하면, SCR 동작 원리는 먼저 순방향 전압이 걸리더라도 게이트 신호가 없으면 순방향 차단 영역에 머무르며 거의 전류가 흐르지 않습니다.
이후 게이트 트리거나 브레이크오버 전압에 도달하면 SCR이 순방향 도통 영역으로 전환되고, 이때부터 낮은 전압 강하 상태에서 큰 전류가 흐르게 됩니다.
반대로 극성이 바뀌면 SCR은 역방향 차단 영역으로 들어가며 다시 전류가 흐르지 않는 상태가 됩니다.
6. 부품 선정 기준
SCR을 선택할 때는 단순히 전압이나 전류만 보면 안 되고, SCR 동작 원리를 기준으로 전압,전류,게이트,dv/dt 네 가지를 함께 고려해야 합니다.
6-1) 전압 정격 선정 (SCR 동작 원리에서 가장 중요)
SCR 동작 원리를 보면, OFF 상태에서는 높은 전압을 차단하고 있다가 턴온되는 구조입니다.
따라서 차단 상태에서 견딜 수 있는 전압 정격을 충분히 확보해야 합니다.
대표적으로 확인해야 하는 전압 정격은 다음과 같습니다.
| 항목 | 의미 |
|---|---|
| VDRM | 반복 피크 순방향 차단 전압 |
| VRRM | 반복 피크 역방향 차단 전압 |
| VDSM | 비반복 순방향 서지 전압 |
| VRSM | 비반복 역방향 서지 전압 |
설계 시 기본 원칙은 다음과 같습니다.
- 시스템 피크 전압보다 최소 15~20% 이상 크게 선택
- 스파이크가 많은 환경은 2~3배 여유 확보
예를 들어, 시스템 전압 : 1200V라면, SCR 선택할 경우 최소 1400V 이상으로 하는 것이 안전합니다.
또 하나 중요한 SCR 동작 원리 포인트는 서지 전압입니다.
비반복 서지 정격은 보통 다음 관계를 가집니다.
- VDSM ≈ 1.3 × VDRM
- VRSM ≈ 1.3 × VRRM
이 값을 초과하면 SCR 내부 접합이 손상될 수 있습니다.
전압 안전 계수는 다음과 같이 계산합니다.
Vf = VRSM / (Vrms × √2)
이 값이 충분히 커야 SCR 동작 원리상 안전하게 동작합니다.
6-2) 전류 정격 선정 (열 설계 핵심)
SCR 동작 원리에서 ON 상태가 되면 내부 전압은 낮고 전류가 크게 흐릅니다.
그래서 전류 정격 선정이 곧 열 설계와 직결됩니다.
확인해야 할 주요 전류 정격은 다음과 같습니다.
| 항목 | 의미 | 선정 기준 |
|---|---|---|
| IT(AV) | 평균 도통 전류 | 부하 전류의 120% 이상 |
| IT(RMS) | RMS 전류 | 열 설계 기준 |
| ITSM | 비반복 서지 전류 | 돌입 전류 대응 |
| I²t | 에너지 허용값 | 퓨즈 보호 기준 |
설계 시 기본 원칙은 IT(AV) ≥ 부하 평균 전류 × 1.2 , 이렇게 잡는 것이 일반적입니다.
특히 SCR 동작 원리에서 중요한 점은 전력 손실이 RMS 전류 기준으로 결정된다는 것입니다.
손실은 다음 관계를 따릅니다.
Power Loss ∝ IRMS² × R
즉, RMS 전류가 조금만 증가해도 발열이 크게 증가합니다.
6-3) 서지 전류 (돌입 전류) 고려
SCR 동작 원리에서 턴온 순간에는 큰 돌입 전류가 발생할 수 있습니다.
이때 확인해야 하는 값이 ITSM 입니다.
일반적으로 ITSM ≈ 정격 RMS 전류의 6~10배 입니다.
|예를 들어, 정격 25A SCR → ITSM 약 150~250A
이 값보다 큰 돌입 전류가 예상되면 SCR이 파괴될 수 있습니다.
또 중요한 보호 조건이 있습니다.
퓨즈 I²t < SCR I²t → 이 조건을 만족해야 퓨즈가 먼저 동작하여 SCR을 보호합니다.
6-4) 게이트 정격 (트리거 안정성)
SCR 동작 원리에서 게이트는 턴온만 담당합니다.
따라서 너무 작은 게이트 전류를 사용하면 불안정 동작이 발생합니다.
설계 기준은 다음과 같습니다.
| 항목 | 설명 |
|---|---|
| IGT | 게이트 트리거 전류 |
| VGT | 게이트 트리거 전압 |
| PG | 게이트 허용 전력 |
설계 시 일반적으로
게이트 구동 전류 ≥ IGT × 2~3 → 이렇게 여유를 둡니다.
이유는 온도 상승 시 SCR 동작 원리상 트리거 특성이 변하기 때문입니다.
6-5) dv/dt 정격 (오동작 방지)
SCR 동작 원리에서 가장 흔한 오동작 원인이 바로 dv/dt 입니다.
애노드 전압이 급격히 상승하면 게이트 없이도 SCR이 켜질 수 있습니다.
따라서 dv/dt 정격을 반드시 확인해야 합니다.
| 항목 | 의미 |
|---|---|
| Static dv/dt | OFF 상태 오동작 방지 |
| Commutating dv/dt | 턴오프 후 재점호 방지 |
설계 시 일반적인 대책은 아래와 같은 방법을 적용합니다.
- RC Snubber 회로
- Gate-Cathode 저항
- Soft switching
6-6) SCR 선정 핵심 요약
SCR 동작 원리를 기준으로 정리하면 다음과 같습니다
| 항목 | 선정 기준 |
|---|---|
| 전압 정격 | 시스템 피크 × 1.2 이상 |
| 전류 정격 | 부하 전류 × 1.2 이상 |
| 서지 전류 | 돌입 전류보다 크게 |
| 게이트 전류 | IGT의 2~3배 |
| dv/dt | 회로 dv/dt보다 크게 |
SCR 동작 원리를 기준으로 부품을 선정할 때는 차단 상태 전압 여유, 도통 상태 전류 여유, 안정적인 게이트 트리거, 그리고 dv/dt 오동작 방지까지 동시에 고려해야 안정적인 동작을 확보할 수 있습니다.
7. 설계 주의사항
SCR을 실제 회로에 적용할 때는 SCR 동작 원리 때문에 반드시 고려해야 하는 설계 주의사항이 있습니다.
특히 dv/dt 오동작, 스너버 회로, di/dt 보호, 방열, 게이트 노이즈는 실무에서 가장 많이 문제가 되는 부분입니다.
7-1) dv/dt 오동작과 스너버 회로
SCR 동작 원리를 보면 OFF 상태에서도 내부 접합(J₂)은 완전히 열린 상태가 아니라 커패시터처럼 동작합니다.
즉 내부에 접합 커패시턴스 Cj가 존재합니다.
이 상태에서 애노드 전압이 급격히 상승하면 다음과 같은 변위 전류가 흐릅니다.
ic = Cj × (dv/dt)
이 전류가 게이트 영역으로 유입되면 게이트 신호 없이 SCR이 켜지는 오동작이 발생합니다.
이것이 SCR 동작 원리에서 가장 대표적인 오동작 원인입니다.
이를 방지하기 위해 사용하는 것이 RC 스너버 회로입니다.
스너버 회로는 SCR 양단에 저항과 커패시터를 직렬로 연결합니다.
- Cs : dv/dt 제한
- Rs : 방전 전류 제한
스너버의 동작은 전압 급상승 시 Cs가 먼저 충전되고, SCR 양단 전압 상승 속도 감소하게 됩니다.
SCR 턴온 시 Cs 방전하고, Rs가 방전 전류 제한되게 됩니다.
즉, SCR 동작 원리에서 dv/dt 오동작을 막는 역할입니다.
스너버 설계 기본식 → Cs = VDRM / (RL × dv/dt)
예를들어,
VDRM = 200V
RL = 24Ω
dv/dt = 100V/µs
→ Cs ≈ 0.083µF
→ 실제 사용 : 0.1µF
Rs 계산식 → Rs = 10 × Vpeak / (ITSM − Iload(peak))
7-2) di/dt 보호 (턴온 순간 보호)
SCR 동작 원리를 보면 턴온 순간 전류가 전체 접합에 동시에 흐르지 않고 게이트 근처에서 시작하여 확산됩니다.
이때 전류 상승 속도(di/dt)가 너무 빠르면 아래와 같은 문제가 발생합니다.
- 특정 영역만 과열
- 핫스팟 발생
- SCR 파괴
이러한 문제를 방지하기 위해 직렬 인덕터를 삽입합니다.
이 인덕터는 SCR 동작 원리상 턴온 순간 전류 상승을 완만하게 만들어 줍니다.
| SCR 종류 | 권장 인덕턴스 |
|---|---|
| 저전력 SCR | 1 ~ 10 µH |
| 고전력 SCR | 10 ~ 100 µH |
7-3) 방열 설계 (열 파괴 방지)
SCR 동작 원리를 보면 ON 상태에서 전압 강하는 작지만 전류가 매우 큽니다.
따라서 발열이 상당히 발생합니다.
예를 들어
- 전압 강하 : 1.8V
- 전류 : 100A
전력 손실 = 180W
즉 작은 전압이라도 대전류에서는 큰 발열이 발생합니다.
전도 손실 계산식 → PTAV = VTO × ITAV + rTO × ITRMS²
여기서 중요한 SCR 동작 원리 조건은 접합 온도(Tj) 입니다.
| 항목 | 값 |
|---|---|
| 최대 접합 온도 | 125 ~ 150°C |
| 초과 시 문제 | 오동작 또는 파괴 |
온도가 올라가면 SCR 동작 원리상 누설 전류 증가하고, VGT 감소하며, 오동작 증가하게 됩니다.
따라서 방열 설계가 매우 중요합니다.
열 흐름은 접합 → 케이스 → 방열판 → 공기 순서로 이동합니다.
즉 전체 열 저항을 계산해야 합니다.
예를 들어, RthJC = 0.5°C/W이라고 할때, 이 값이 작을수록 방열 성능이 좋습니다.
7-4) 게이트 노이즈 대책
SCR 동작 원리에서 게이트는 매우 민감합니다.
작은 노이즈 전류만으로도 턴온이 발생할 수 있습니다.
따라서 게이트 보호 회로가 필요합니다.
| 보호 방법 | 목적 |
|---|---|
| 게이트-캐소드 저항 | 노이즈 제거 |
| 바이패스 커패시터 | 고주파 노이즈 제거 |
| 제너 다이오드 | 과전압 보호 |
| 직렬 저항 | 과전류 보호 |
| 역방향 다이오드 | 역전압 보호 |
| 광절연 드라이버 | 노이즈 차단 |
풀다운 저항 : 100 ~ 1000Ω, 바이패스 커패시터 : 0.01 ~ 0.1µF 권장 합니다.
또 중요한 SCR 동작 원리 설계 팁 중 하나는 게이트 배선은 최대한 짧게해야 합니다.
배선이 길면 노이즈 안테나처럼 동작하게 됩니다.
7-5) 설계 주의사항 전체 정리
SCR 동작 원리를 기준으로 보면 다음 네 가지가 핵심입니다.
| 항목 | 목적 | 대책 |
|---|---|---|
| dv/dt 보호 | 오동작 방지 | RC 스너버 |
| di/dt 보호 | 핫스팟 방지 | 직렬 인덕터 |
| 방열 설계 | 열 파괴 방지 | 방열판 계산 |
| 게이트 노이즈 | 오동작 방지 | 저항 + 필터 |
SCR 동작 원리상 내부 접합 특성과 높은 전류 특성 때문에 dv/dt 스너버 회로, di/dt 제한 인덕터, 충분한 방열 설계, 그리고 게이트 노이즈 억제 회로를 반드시 적용해야 안정적인 동작을 확보할 수 있습니다.
8. MOSFET·IGBT와의 결정적 차이
| 파라미터 | SCR | MOSFET | IGBT |
|---|---|---|---|
| 최대 전압 | 1kV ~ 10kV | 수백 V (저전압 중심) | 최대 6.5kV |
| 최대 전류 | 최대 5,600A | 수백 A (단일) / 모듈 1,000A+ | 모듈 기준 수백~수천 A |
| 스위칭 주파수 | < 1~2 kHz | 100 kHz ~ MHz | 20 ~ 50 kHz |
| 게이트 제어 | 전류 트리거 (래칭) | 전압 구동 (완전 제어) | 전압 구동 (완전 제어) |
| 턴오프 | 게이트로 불가 (전환 필요) | 게이트로 즉시 가능 | 게이트로 즉시 가능 |
| 도통 전압 | 1~2V (거의 일정) | RDS(on) × I (저항성) | 약 2V (다이오드형) |
| 턴온 시간 | 1 ~ 5 µs | ns 수준 | 0.5 ~ 1 µs |
| 턴오프 시간 | 50 ~ 200 µs | ns 수준 | 1 ~ 5 µs (테일 전류 존재) |
| 서지 내량 | 최우수 | 보통 | 양호 |
| 스너버 필요성 | 필수 | 대부분 불필요 | 대부분 불필요 |
| kW당 비용 | 최저 | 고전력 시 높음 | SCR보다 높음 |
한눈에 보는 SCR 동작 원리 기준 특징을 볼때 아래처럼 선택하는 것이 일반적인 기준입니다.
- SCR → 대전력 / 대전압 / 대전류 / 저속 / 저비용
- MOSFET → 고속 / 저전압 / 고속 스위칭
- IGBT → 중간 영역 (전력 + 속도 균형) 인버터
SCR 설계에서 가장 중요한 것은 래칭 특성에 맞는 턴오프 방법을 먼저 결정하고, dv/dt·di/dt·열·노이즈 보호 회로를 반드시 포함하며, 전압과 전류 정격에 충분한 여유를 확보하는 것입니다.
이러한 SCR 동작 원리 기반 설계 원칙을 지키면 SCR은 대전력 전력 변환 분야에서 여전히 가장 견고하고 신뢰성 높은 스위칭 소자로 활용될 수 있습니다.
